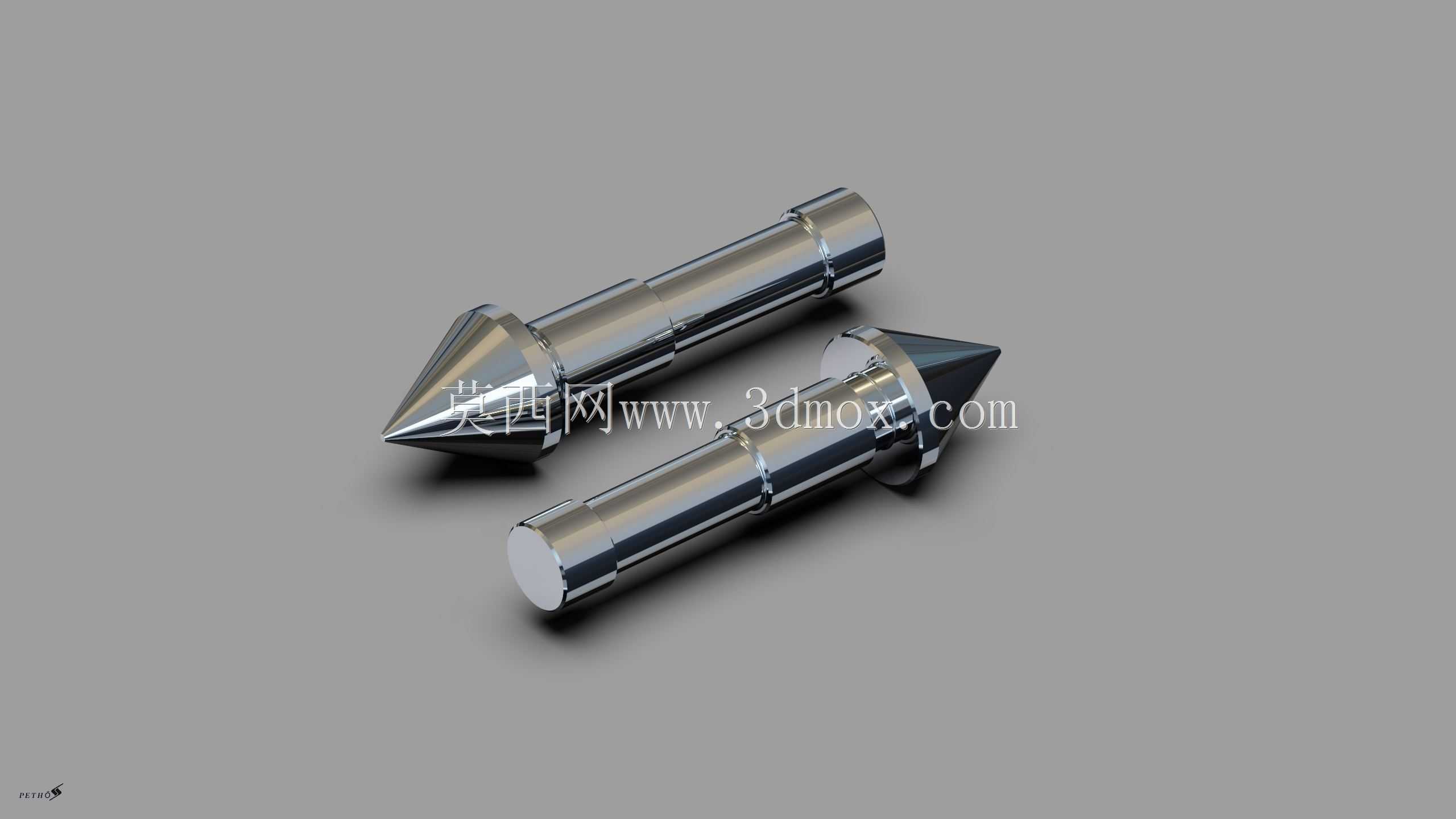

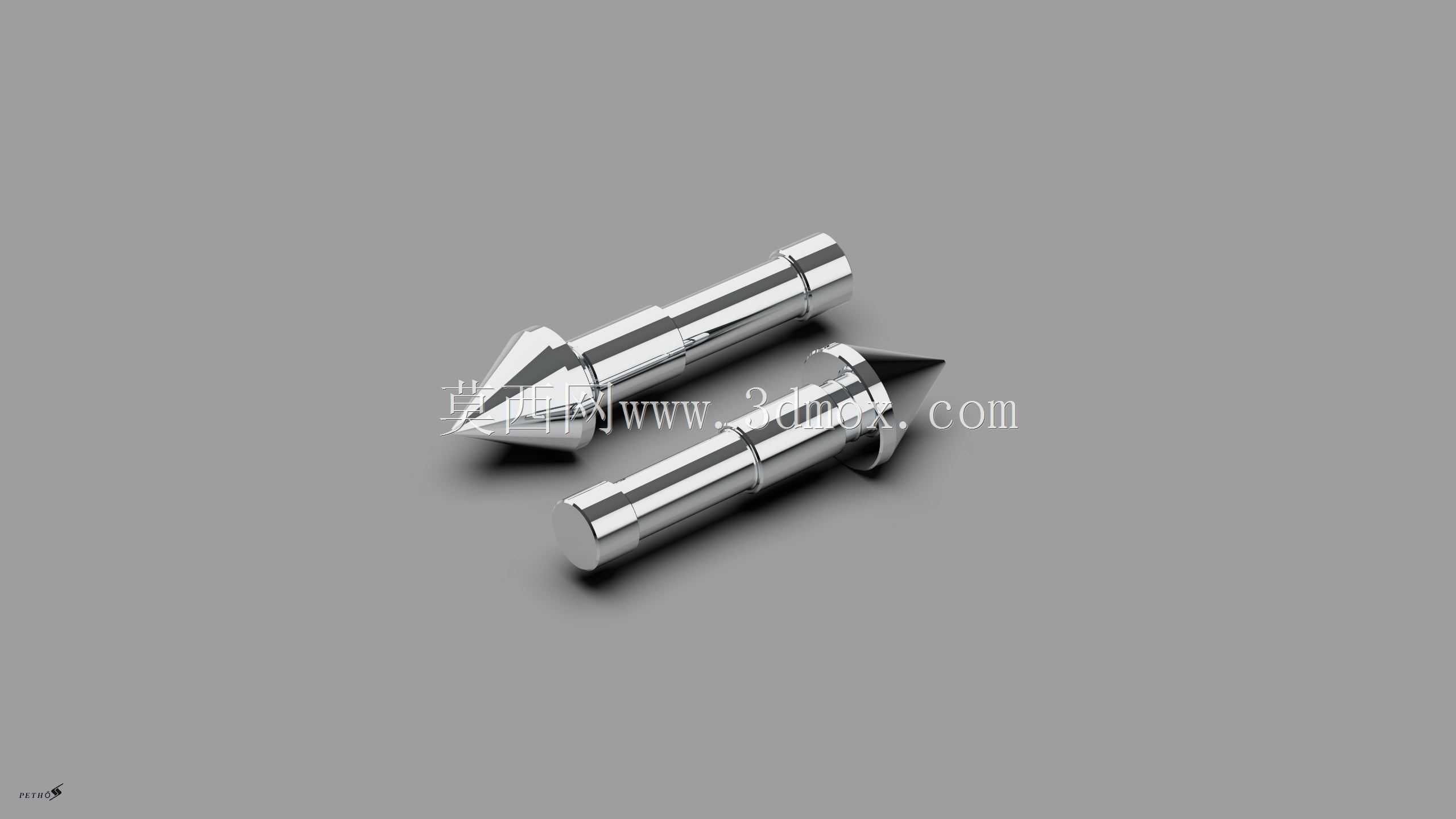

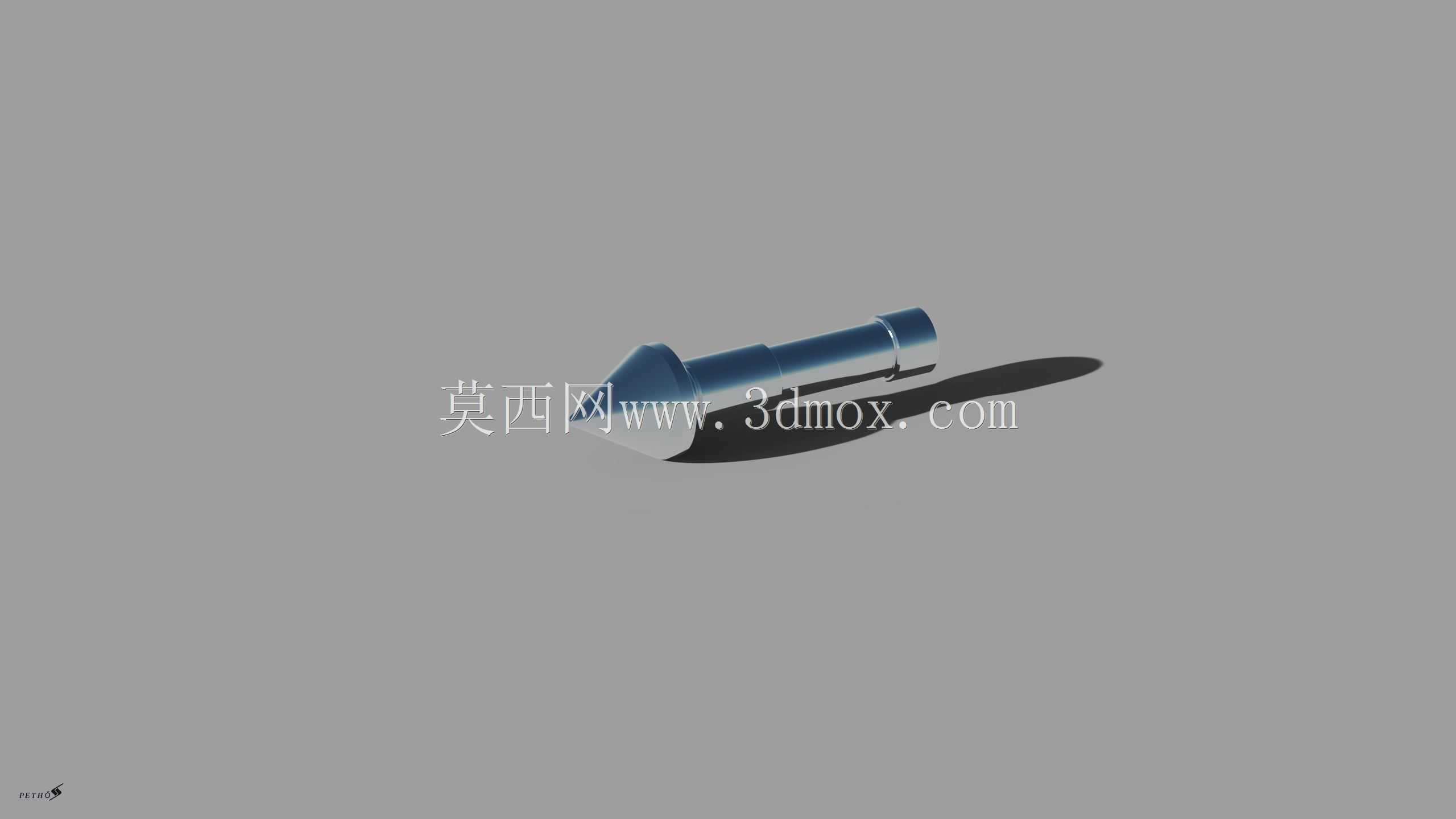

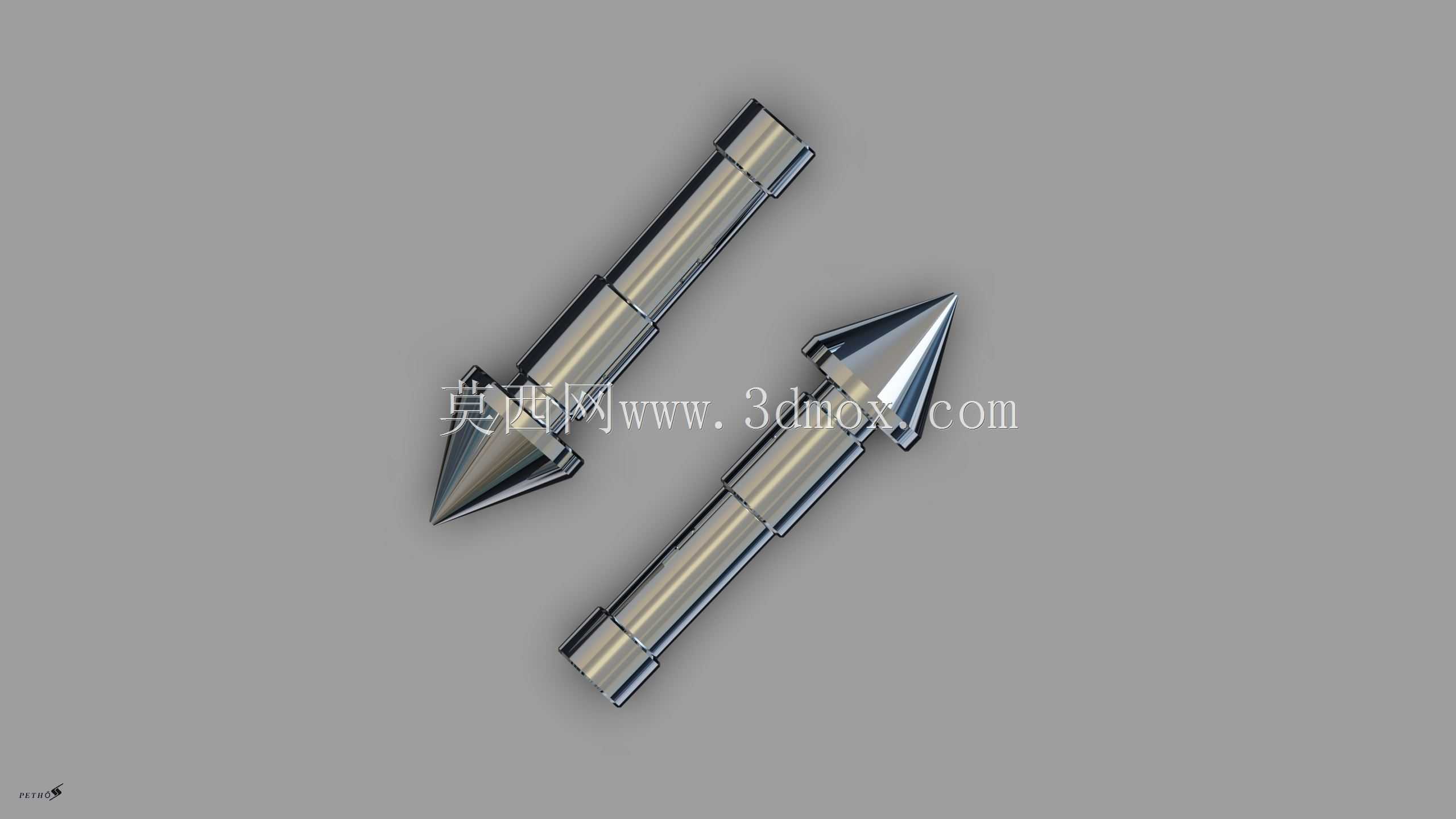

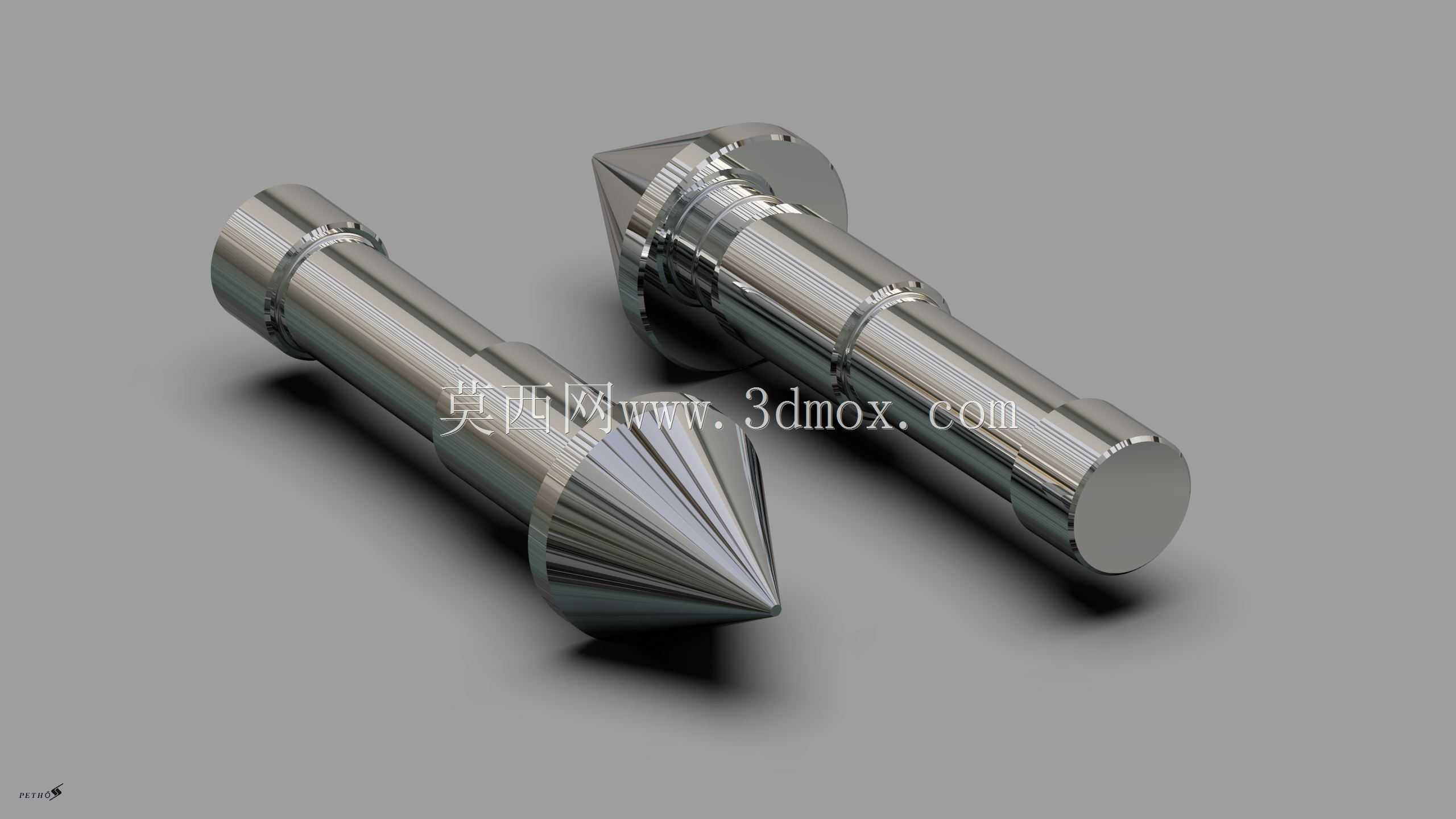

金属锥形尖头定位传感探针结构

　　这类带锥形尖头的金属杆状构件，常作为接触式传感探测的末端执行部件使用，在精密装配工位、尺寸检测工位、工件到位确认场景中应用十分广泛。从结构设计来看，杆身采用多段阶梯轴设计，不同直径的轴段分别承担不同功能：靠近尖头的细段主要负责探测行程内的伸缩导向，中间的轴肩用于配合复位弹簧的限位，尾部的粗段则用于和传感主体的安装孔配合，保证整体装配后的同轴度，避免探测过程中出现偏摆影响检测精度。尖头部分采用大锥角收敛设计，锥面经过抛光处理，在接触工件时能够快速对正工件上的定位孔、基准面或者待检测点位，即使工件存在小幅的位置偏差，锥面的导向作用也能让探针顺利滑入定位位置，不会出现卡滞或者顶弯构件的情况。实际应用中，

　　这类探针常配套在自动化生产线的工件到位检测单元里，当工装夹具上的工件放置到位后，探针接触到工件表面会触发内部的传感信号，给控制系统传递到位确认指令，后续的装配、加工或者检测工序才会启动，避免出现工序误启动导致的工件报废或者设备碰撞问题。在尺寸设计上，杆身的总长度需要匹配传感主体的安装深度加上有效探测行程，阶梯轴的各段直径公差需要控制在h7级别，和安装孔的配合间隙控制在0.02mm以内，既保证探针伸缩时的顺滑度，又不会因为间隙过大导致探测位置出现偏差。尖头的锥角通常根据应用场景调整，针对硬质地的金属工件检测，锥角可以设计得稍大，提升尖头部分的抗冲击强度，避免频繁接触后出现尖头变形；针对软质工件或者精密小孔定位场景，锥角可以适当收窄，

　　提升对小孔的对中精度，避免刮伤工件表面。安装边界方面，这类探针装配时需要保证尾部和传感内部的触发机构可靠接触，杆身的导向段需要配套自润滑衬套，减少长期往复运动带来的磨损，延长构件的使用寿命。在一些高精度检测场景中，探针的杆身会采用不锈钢材质做淬火处理，表面硬度达到HRC45以上，耐磨性能优异，即使每天完成上万次的接触探测动作，也不会出现明显的磨损量变化，保证检测精度的长期稳定性。另外，杆身的阶梯过渡位置都做了小圆角处理，避免应力集中导致的杆身断裂问题，在探针快速复位的过程中，轴肩位置会承受弹簧的复位冲击力，圆角过渡能够有效分散应力，提升构件的抗疲劳强度。这类构件虽然结构看似简单，但每一段的尺寸、公差、

　　表面处理都直接影响整个传感检测单元的可靠性，在三维建模过程中，需要严格控制各段轴的同轴度，锥面的轮廓度公差也要纳入建模约束，避免后续加工出来的探针出现锥面偏斜，导致接触工件时受力不均，出现探测信号误触发或者不触发的问题。在选型适配时，需要根据实际的探测行程、安装空间大小、被检测工件的材质硬度来选择对应规格的探针，过长的探针会导致杆身刚性不足，接触工件时容易出现弯曲变形，过短的探针则无法满足有效探测行程的要求，无法准确触发信号。
