高精度插入式传感探测杆结构设计

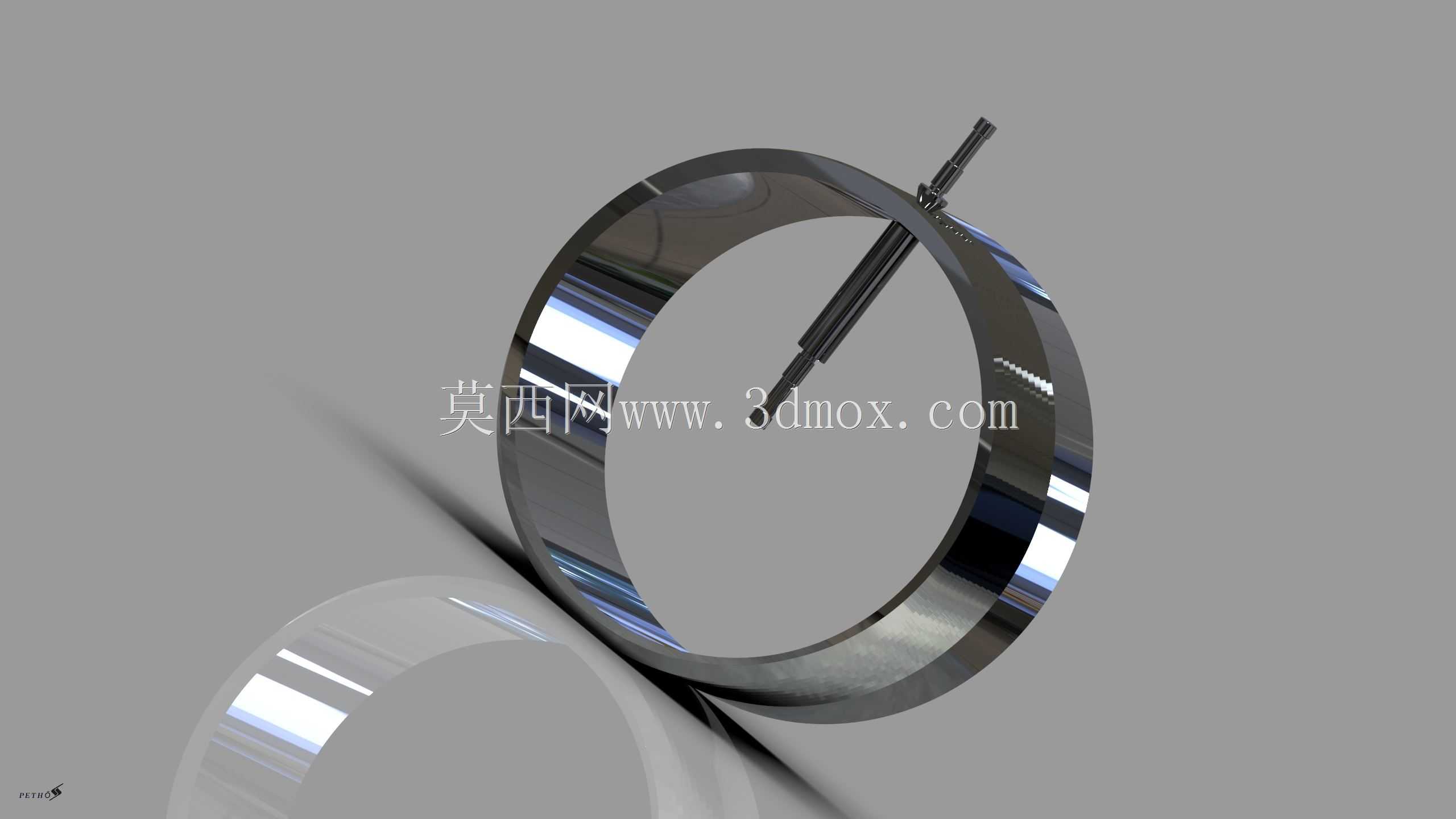

　　这款插入式传感探测杆的结构设计，核心围绕狭小安装空间内的介质参数检测需求展开，在流体管路、实验腔体、小型工业设备的内嵌检测场景中适配性极强。从实际应用场景来看，这类杆状传感部件常被用于小通径管路的流体温度、流速或局部压力检测，也可嵌入实验装置的密封腔体内，完成定点参数采集，不需要额外设计大尺寸安装基座，仅需在被测壁面预留对应直径的安装孔即可完成装配，对原有设备的结构改动量极小，适合老旧设备的检测点位加装以及紧凑型实验装置的集成设计。

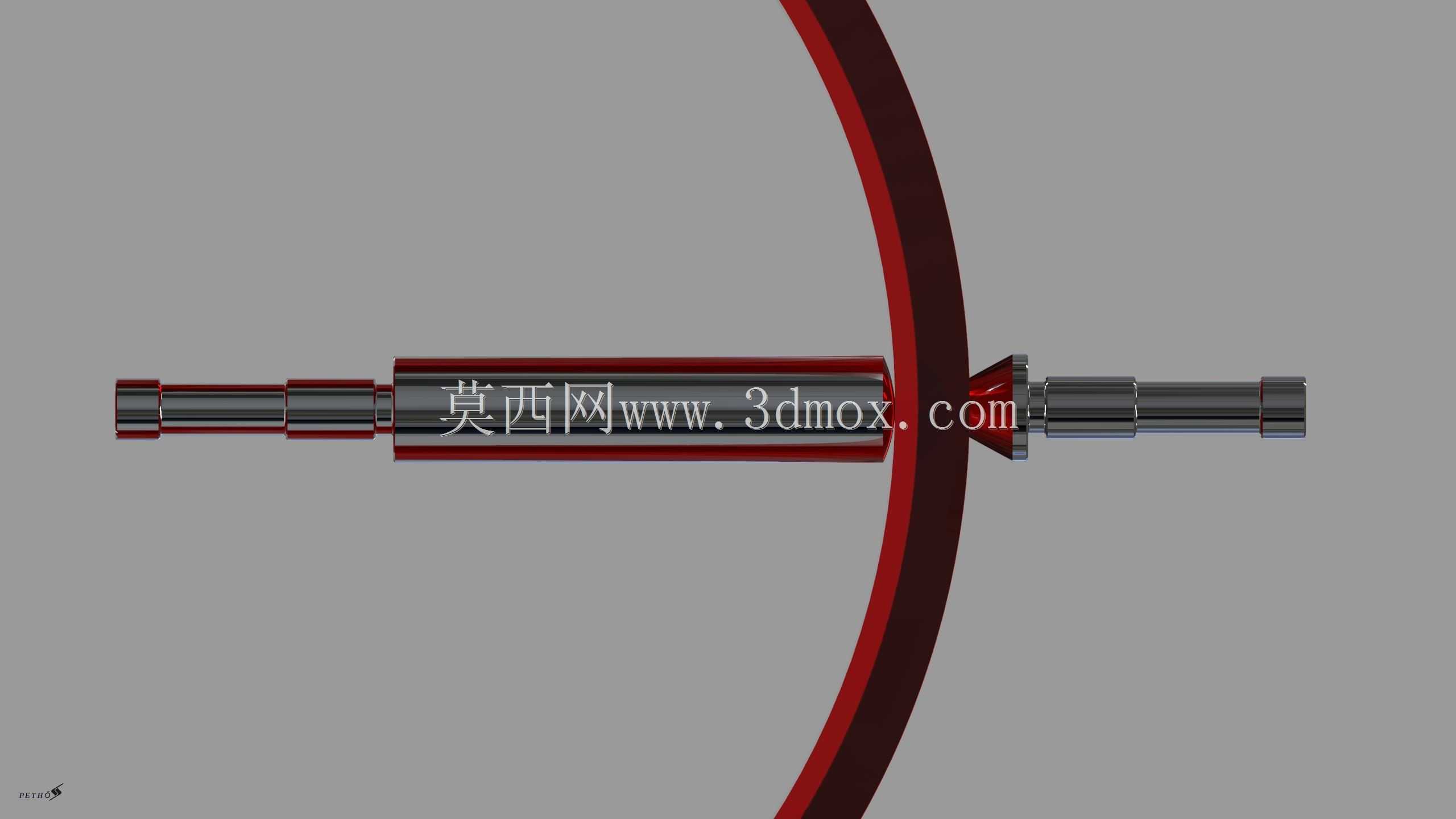

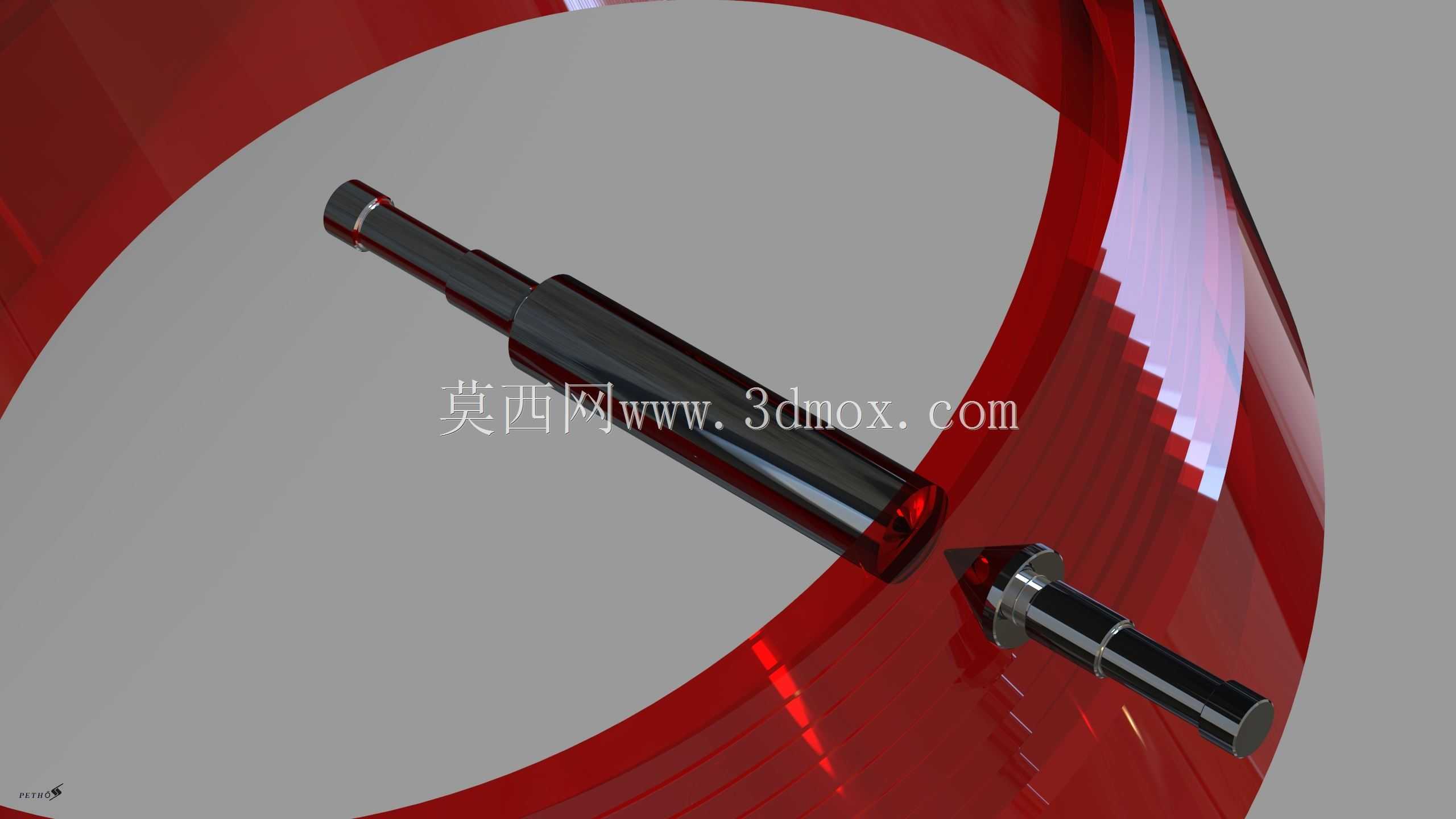

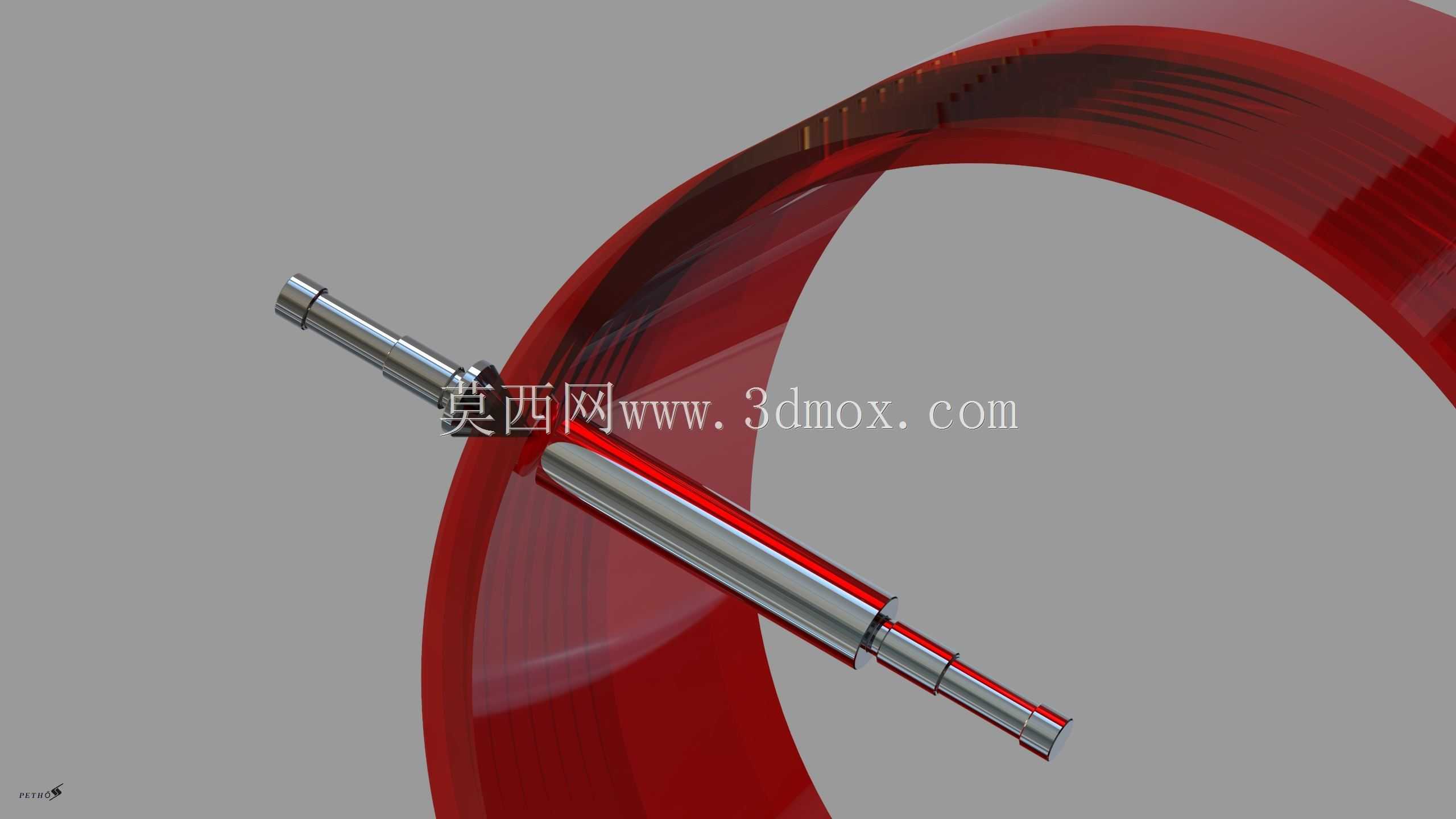

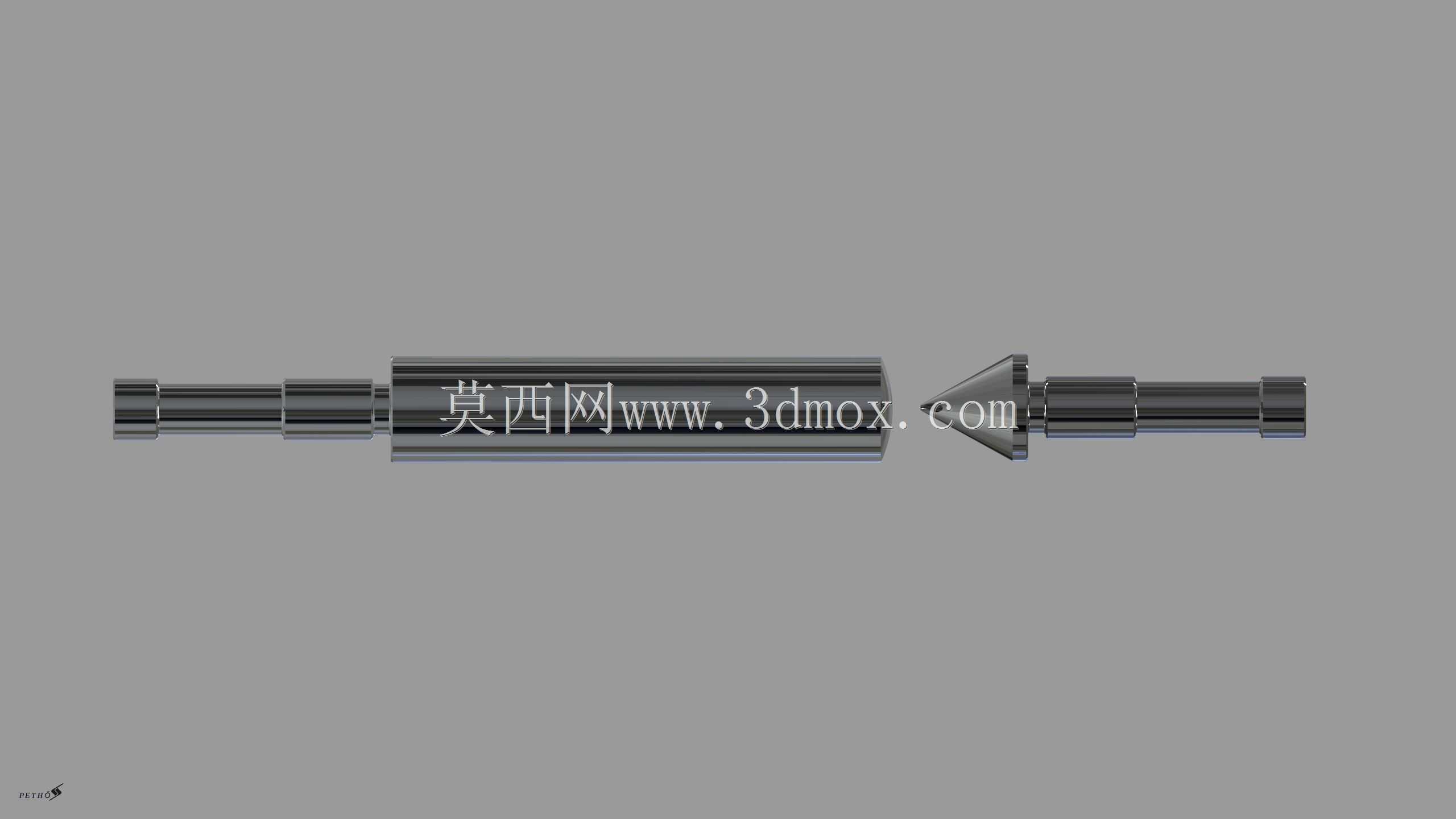

　　杆体整体采用阶梯轴式的外形设计，两端的细径段为装配定位段，中间的等径直段为传感元件的封装段，这种分段式的直径设计并非随意设定：两端细径段的直径公差控制在h7级别，可直接与安装孔内的密封垫圈、限位卡套配合，既能够保证装配时的同轴度，避免杆体倾斜导致的检测点位偏移，也能为密封结构提供稳定的压紧面，防止被测介质从安装缝隙处泄漏。中间的封装段直径略大于两端定位段，一方面可以为内部的传感芯体提供足够的容纳空间，不需要额外增加杆体整体长度就能完成芯体布线与固定，另一方面阶梯处的轴肩可以作为安装限位面，装配时杆体插入到轴肩与壁面贴合即可确定插入深度，不需要现场反复调整探测位置，大幅降低现场装配的调试难度。

　　从设计思路上看，这款探测杆没有采用常见的法兰安装结构，而是选择了卡套式直插装配方案，主要是针对安装空间受限的场景——法兰结构需要在壁面预留螺栓安装位，对于壁厚较薄的小型腔体或者排布密集的管路组来说，法兰的安装空间往往不足，而直插式结构仅需一个通孔即可完成安装，卡套锁紧后即可达到足够的连接强度，同时密封性能可满足1MPa以内的流体工况使用需求。杆体表面采用高光洁度的金属处理，表面粗糙度控制在Ra0.8以下，既可以减少流体流过杆体时的阻力扰动，避免对被测流场造成额外干扰，保证检测数据的准确性，也能降低介质在杆体表面的附着残留，在有一定洁净度要求的检测场景中，可减少杂质挂壁带来的检测误差。

　　在安装边界的尺寸设定上，杆体总长度经过多场景适配优化，两端定位段的长度根据常用的壁面厚度、密封垫圈厚度以及卡套锁紧行程做了冗余设计，即使壁面厚度在常规范围内波动，也不需要额外加工调整杆体长度即可完成装配。中间封装段的长度则根据常用的检测点位深度设定，可保证传感芯体处于被测介质的主流区域，避免靠近壁面处的边界层流体影响检测精度。杆体的两端做了小角度的倒角处理，装配时可以顺利穿过密封垫圈与卡套，不会刮伤密封件的内圈，保证密封结构的使用寿命。

　　从功能特性来看，这种杆式结构的传感部件响应速度更快，因为传感芯体距离被测介质的距离更近，金属外壳的壁厚较薄，热量或者压力信号可以快速传递到内部芯体，相较于厚壁的护套式传感器，其响应延迟可降低40%左右，适合需要快速捕捉参数动态变化的检测场景。同时杆体的刚性经过校核，在常规流速的流体冲击下不会产生明显的振动变形，避免因杆体振动导致的检测信号波动，也不会因为长期受流体冲击产生疲劳变形，保证长期使用的检测稳定性。在布线设计上，杆体内部的走线孔从一端定位段引出，可直接连接后端的信号处理模块，走线路径完全密封，不会出现介质渗入线孔导致的电路故障，整体结构的防护等级可满足多数工业现场的使用要求。
