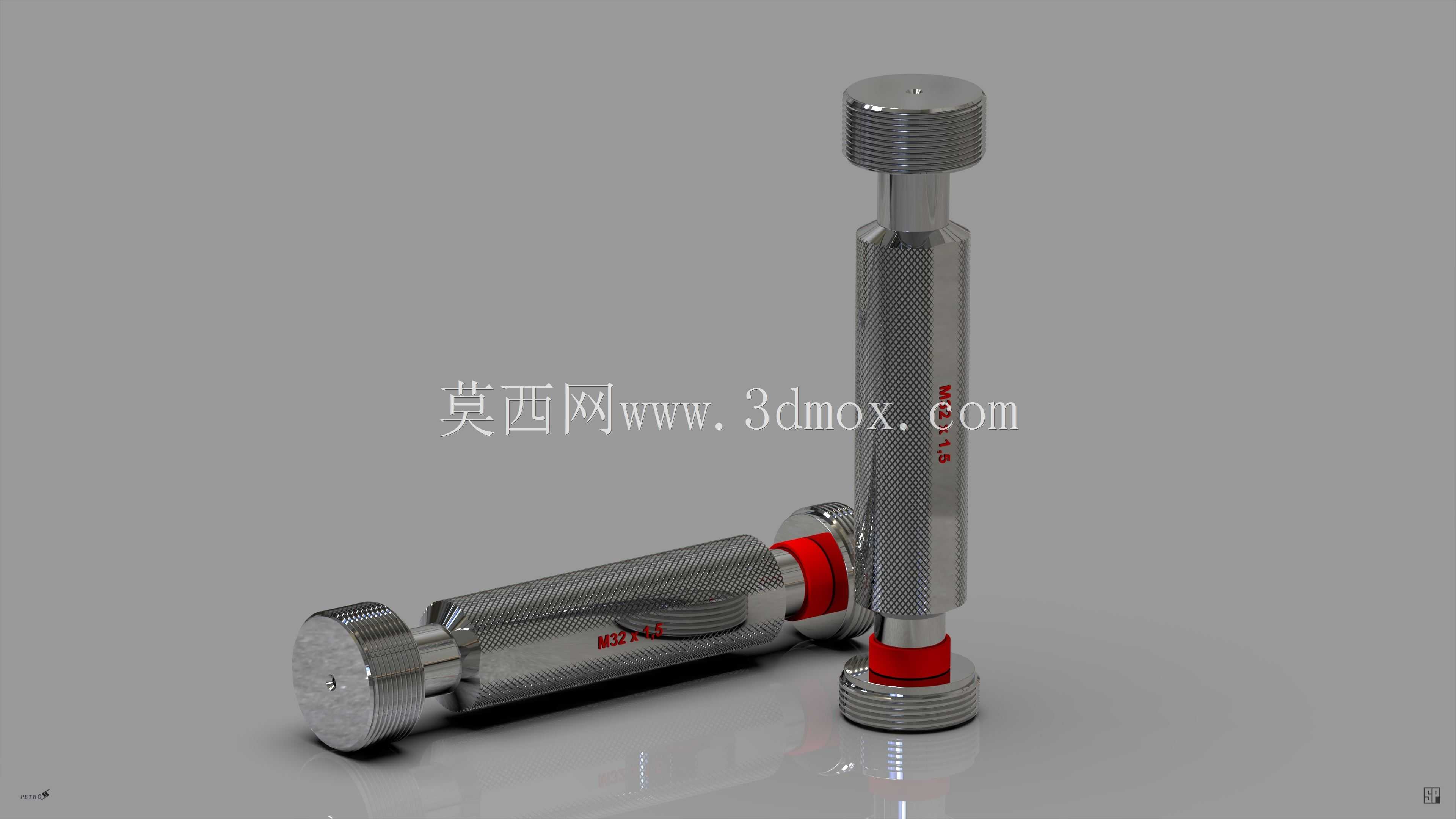

M32×1.5高款螺纹塞规三维结构模型

　　在机械加工的内螺纹工序终检环节，M32×1.5规格的高款螺纹塞规是现场计量人员最常接触的专用检具之一，这类塞规主要针对公称直径32mm、螺距1.5mm的普通公制内螺纹做合格性判定，区别于短款塞规，高款结构的握持段更长，在检测深孔内螺纹、或是安装位置有沉台遮挡的内螺纹时，操作人员不需要将手探入工件内部，握持滚花段即可完成通端、止端的依次检测，大幅降低狭小空间内的检测操作难度。

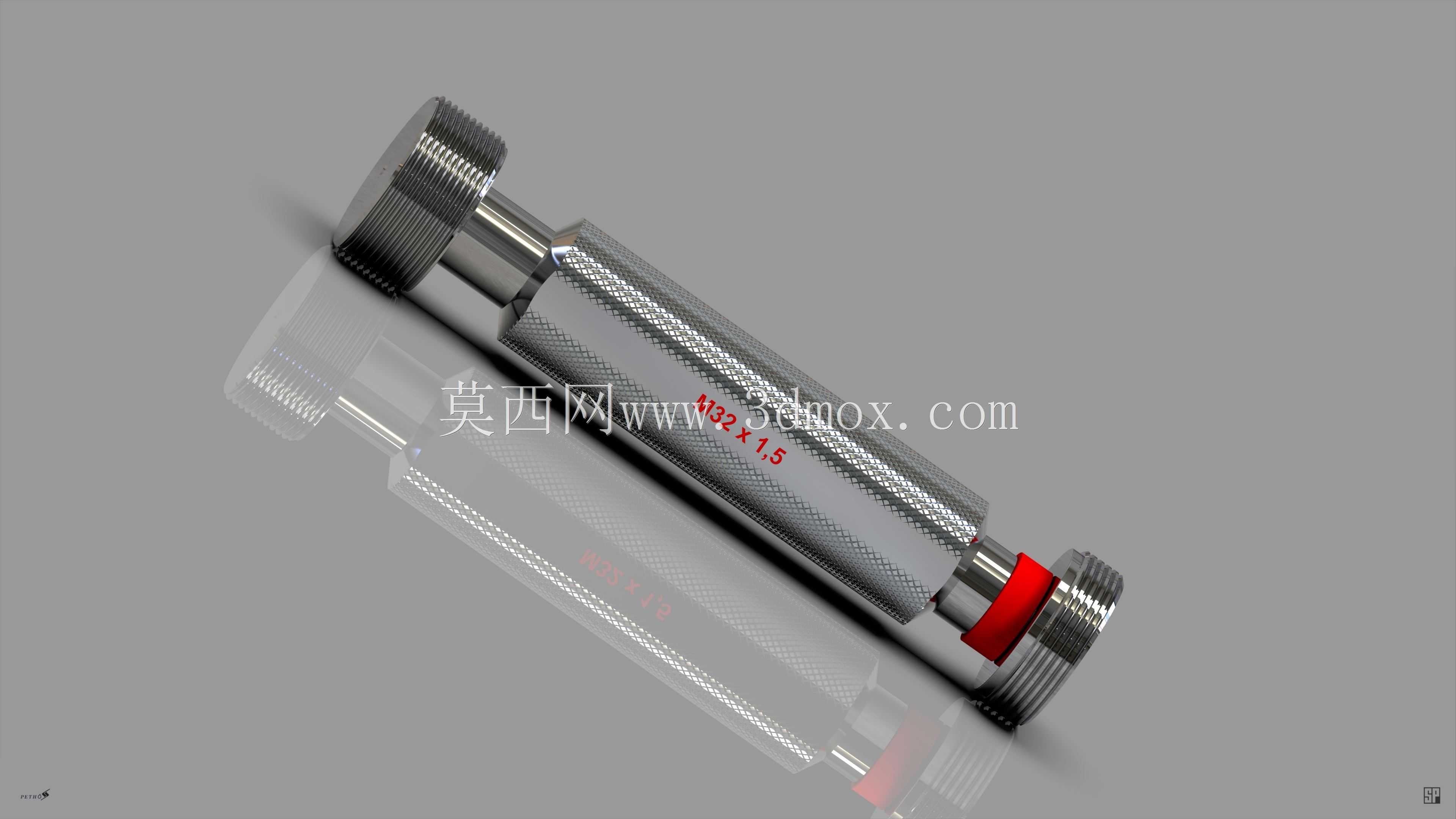

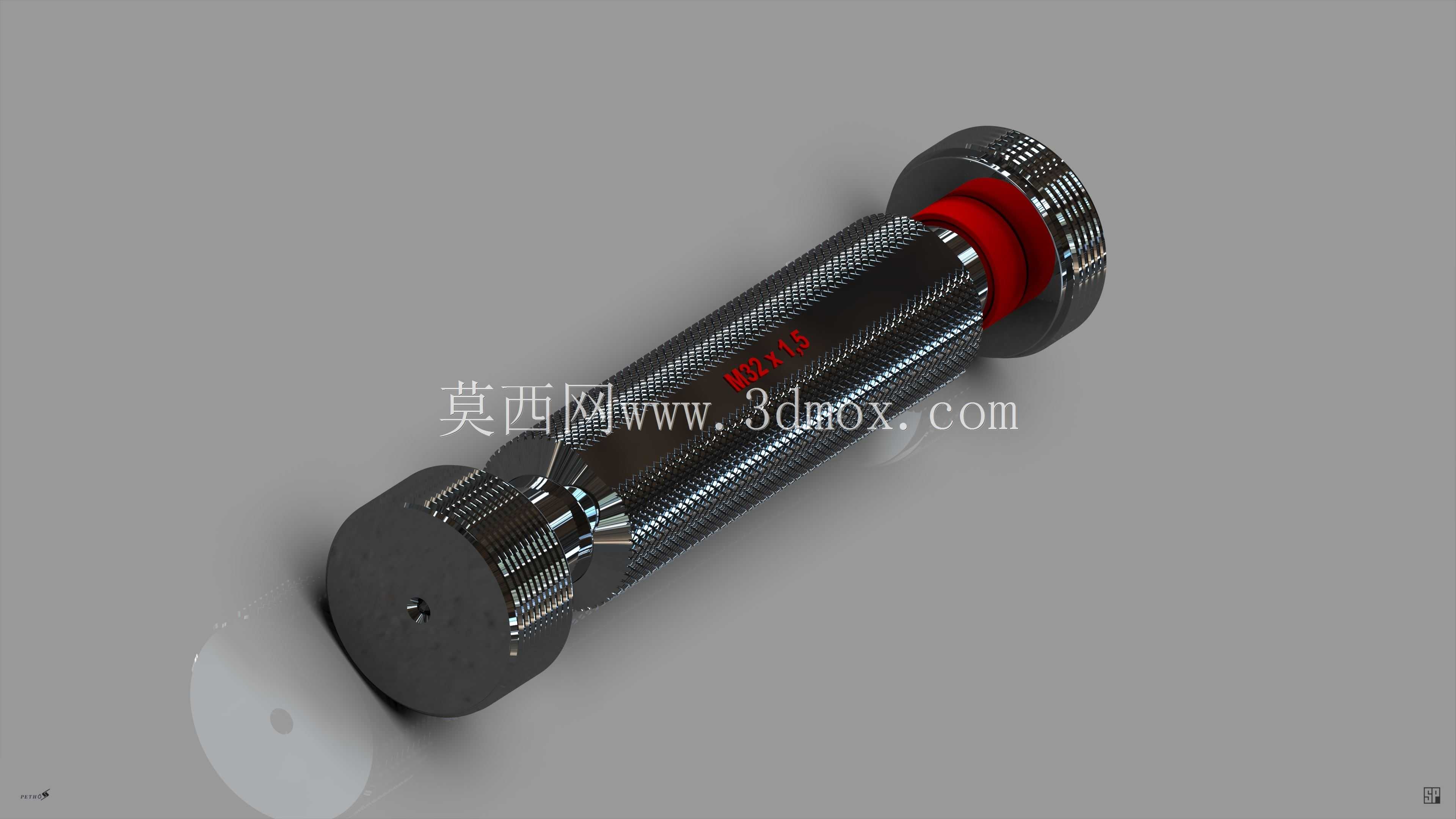

　　从结构设计逻辑来看，这款塞规采用两端检测头的经典布局，一端为通端螺纹头，另一端为止端螺纹头，中间的握持段做了网纹滚花处理，滚花的纹路深度控制在0.3mm左右，既保证戴劳保手套操作时不会打滑，也不会因为滚花过深硌手影响长时间检测的操作手感。通端螺纹的牙型是完整的60度公制牙型，中径尺寸按照螺纹公差带的最大实体尺寸加工，检测时如果通端能够顺利旋入内螺纹全长度，说明内螺纹的作用中径没有超出最小实体边界，不会出现螺纹装配过紧、无法旋合的问题；止端的螺纹牙型做了截短处理，仅保留靠近中径位置的2-3牙有效牙型，检测时止端旋入内螺纹的长度不能超过2个螺距，以此判定内螺纹的单一中径没有超出最小实体尺寸，避免螺纹配合过松、连接强度不足的问题。

　　尺寸边界方面，这款塞规的整体长度适配最大检测深度为80mm的M32×1.5内螺纹，两端检测头的导向段做了1×45度的倒角，导向段长度3mm，检测时能够快速对准内螺纹孔口，不会因为孔口的微小毛刺刮伤塞规的螺纹牙型，也能避免对正偏差导致的螺纹牙型磕碰损伤。塞规两端的螺纹头和中间握持段采用过盈配合连接，连接位置做了退刀槽处理，避免装配时应力集中导致握持段变形，同时退刀槽的位置刚好作为检测深度的目视参考线，操作人员不需要额外标记，就能快速判断内螺纹的有效深度是否满足设计要求。

　　实际应用场景中，这类塞规广泛出现在液压阀块加工、气动元件壳体生产、管道法兰内螺纹检测、传感器安装座螺纹终检等工序，尤其是在批量零件的生产线上，螺纹塞规属于高频使用的计量器具，相比三坐标测量、螺纹中径千分尺检测的方式，塞规检测的效率能提升80%以上，操作人员经过简单培训就能快速掌握判定标准，不需要复杂的读数计算，非常适合生产现场的快速全检。在建模过程中，需要重点还原螺纹牙型的细节特征，尤其是通端和止端的牙型差异，滚花段的纹路参数也要和实际加工参数匹配，同时要还原两端倒角、退刀槽的尺寸细节，保证模型导入装配场景时，能够模拟实际检测的干涉情况，为工装设计、检测工位的布局提供准确的三维参考。

　　设计时还需要考虑塞规的磨损余量，通端螺纹因为频繁旋入工件，磨损速度比止端快3-4倍，所以在三维建模时可以预留0.02mm的磨损补偿层，方便后续根据实际使用磨损情况调整模型参数，为塞规的返修、重新校准提供三维数据支撑。另外塞规的握持段直径设计为28mm，符合成年人手掌握持的舒适尺寸，重量控制在300g左右，长时间手持检测不会产生明显的手部疲劳，两端的红色标识环是止端的识别标记，现场操作人员不需要看标识文字，通过颜色就能快速区分通端和止端，减少检测时的误操作概率。在做装配仿真时，这款塞规模型可以直接用于虚拟检测环节，模拟内螺纹加工后的合格性判定流程，验证零件的螺纹加工工艺是否合理，提前发现螺纹孔位置偏移、深度不足、牙型加工缺陷等问题，减少实际生产中的试错成本。
