外螺纹直通管路连接接头结构设计

　　在流体输送系统的管路布设场景里，这类外螺纹直通接头是最常见的刚性连接元件之一，不管是低压气动回路、常温液压油路，还是民用给排水、工业仪表引压管路，都能见到这类结构的身影。它的核心作用是实现两段同通径管路的同轴对接，靠端部的外螺纹与对应内螺纹的管路部件旋合锁紧，配合端面或螺纹段的密封件完成介质通路的衔接，避免输送的流体出现泄漏。

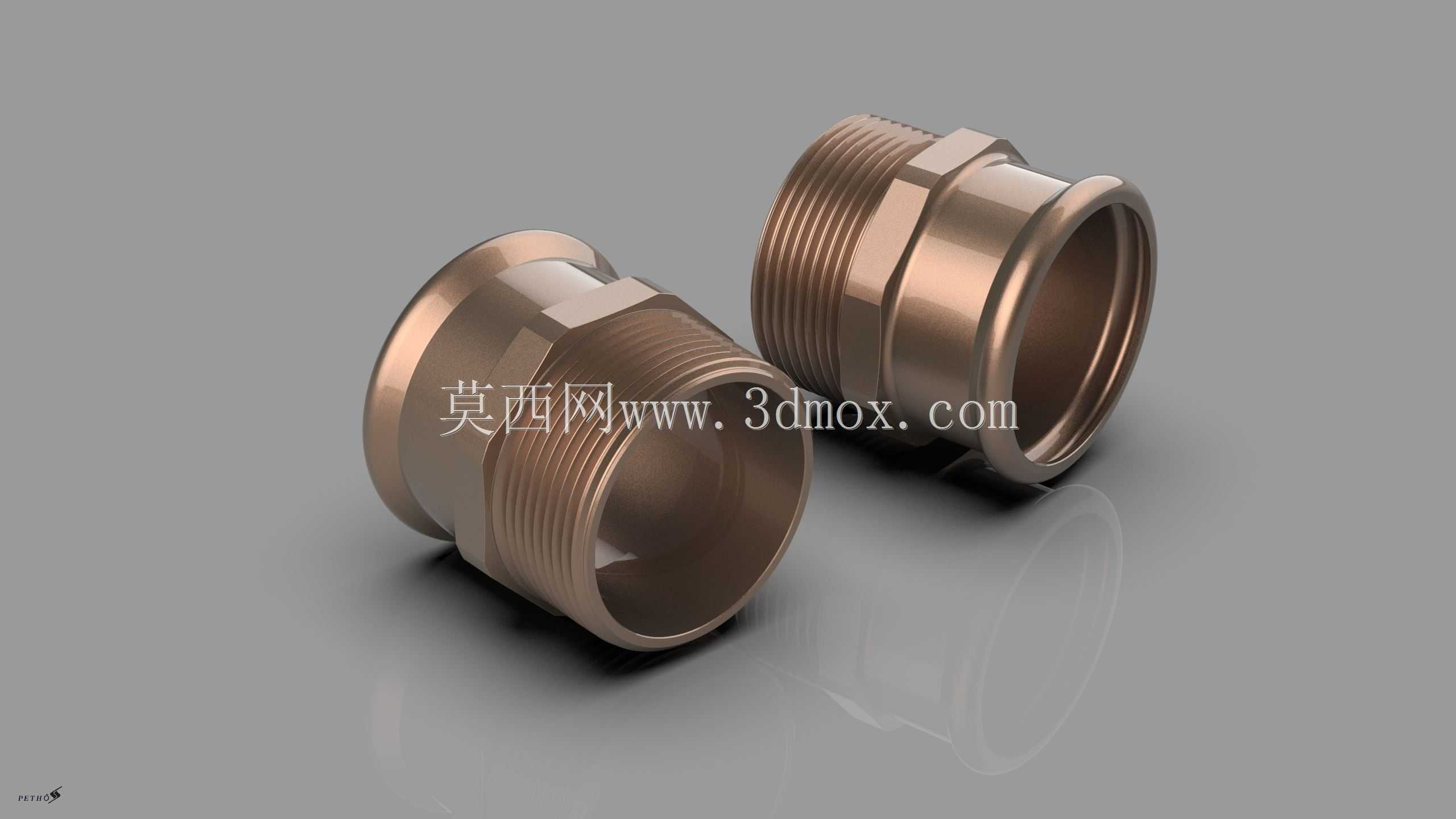

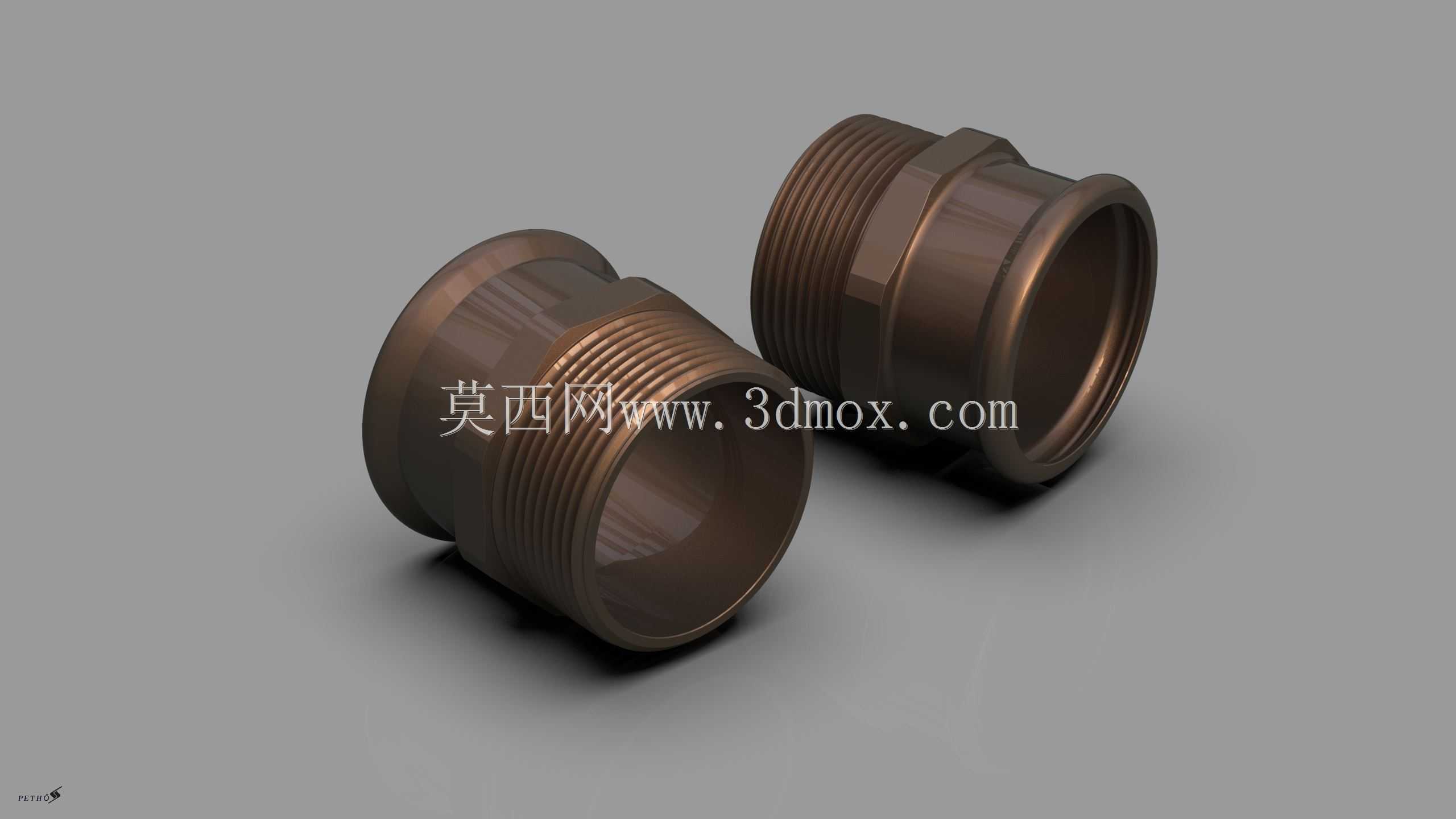

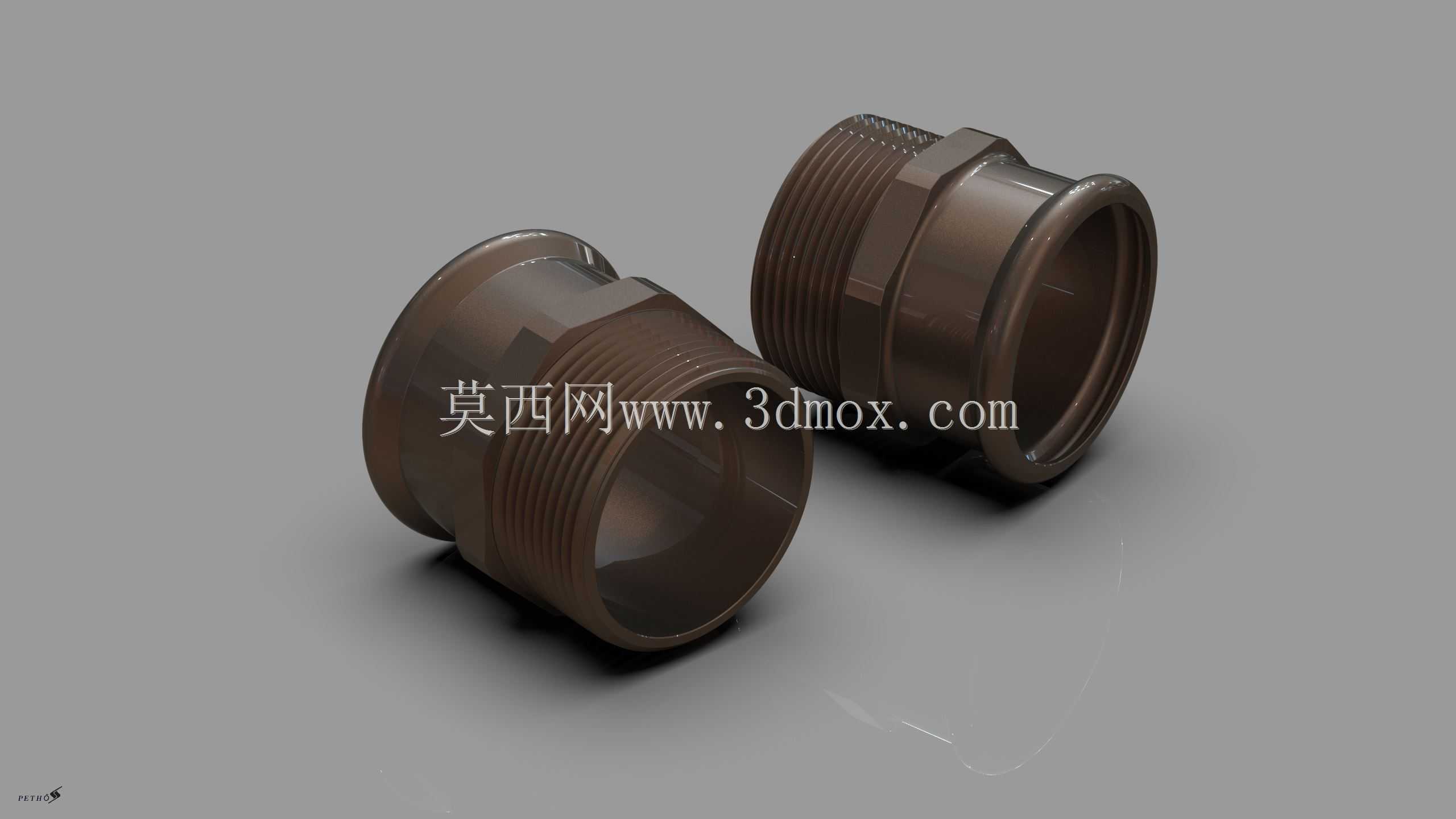

　　从结构设计逻辑来看，这类接头采用等通径直通式结构，整体没有流道突变，介质流经接头内部时的压力损失极小，不会因为接头的存在造成明显的流阻增大，这对于对压力波动敏感的仪表引压管路来说尤为重要。接头主体一端加工有标准外螺纹，螺纹的牙型、螺距、公差都严格匹配通用管路螺纹标准，能直接和市面上同规格的内螺纹阀件、管路、泵体接口适配，不需要额外加工转换结构。靠近螺纹根部的位置设计有六角拧动台，这个结构的对边尺寸是按照标准扳手作业空间预留的，安装时可以用普通开口扳手或活动扳手卡持这个部位施加扭矩，既不会因为拧动部位离螺纹太远造成力矩损耗，也不会因为施力位置不合理导致接头主体变形。接头的另一端是光滑的承插端，用来对接硬管或者软管的端头，承插端的内径和对接管路的外径做了间隙配合设计，配合公差控制在合理范围，既方便管路插入，又不会因为间隙过大造成密封失效。

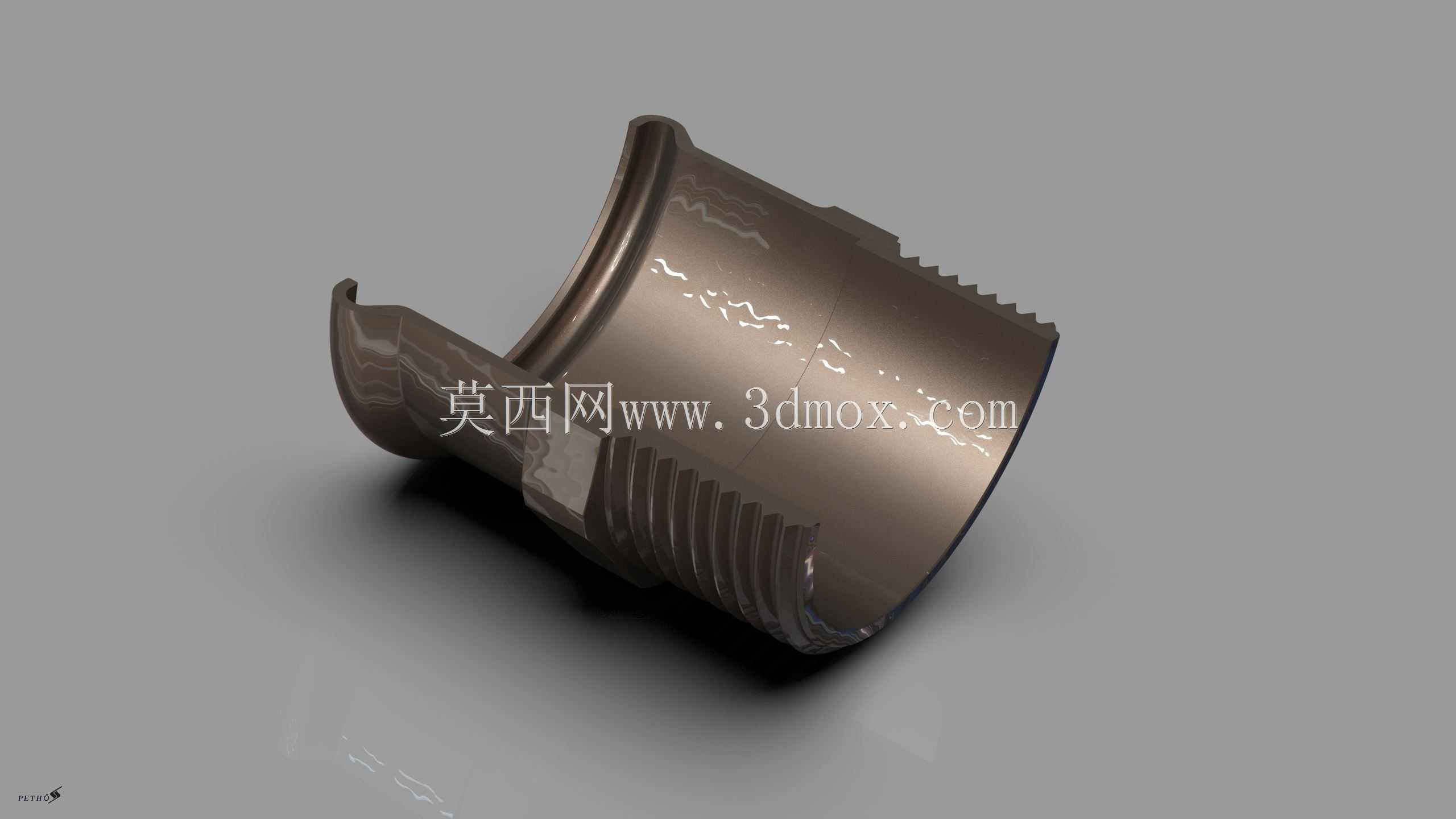

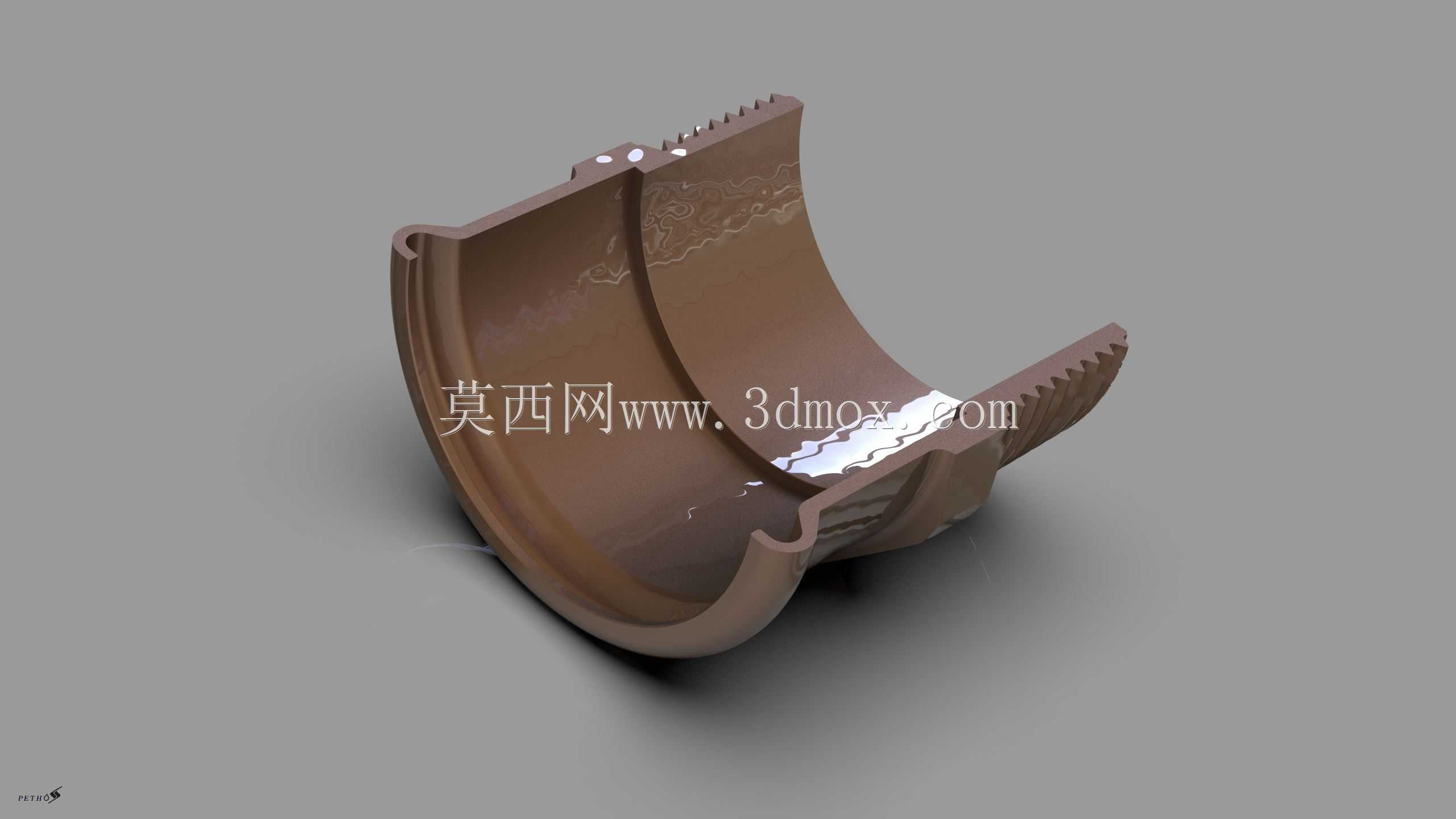

　　从安装边界来看，这类接头的整体轴向长度较短，在管路排布空间局促的场景下优势明显，不需要预留太长的安装操作空间，六角台的径向尺寸也控制得比较紧凑，相邻管路的间距只要满足扳手转动的最小空间就能完成安装作业。接头的内壁做了倒角过渡处理，不仅方便对接管路的插入，也能避免管路插入时被内壁锐边割伤密封层，尤其是搭配橡胶软管使用时，这个倒角能大幅降低软管被切破的风险。接头的外螺纹末端也做了收尾退刀结构，螺纹不会一直延伸到六角台根部，既方便螺纹加工时的退刀操作，也能保证螺纹旋合到末端时能和对接部件的端面贴合，配合密封垫圈实现端面密封。

　　在实际选型应用中，这类接头的材质通常根据输送介质的特性选择，输送普通水、气的场景常用铜质或镀锌碳钢材质，输送腐蚀性介质的场景会选用不锈钢或工程塑料材质，不同材质的接头结构尺寸保持一致，只在壁厚和表面处理上做对应调整，保证安装互换性。设计这类接头的三维模型时，需要重点把控螺纹的建模精度，尤其是螺纹的牙型角、螺距、有效螺纹长度，必须和实际加工参数一致，否则在做虚拟装配时会出现干涉或者旋合不到位的问题；六角台的对边尺寸、倒角角度也要严格对应标准件参数，方便后续出工程图直接用于加工。另外，接头内部的流道要保证同轴度，两端的接口中心偏差不能超过允许范围，否则安装后会出现管路别劲的问题，长期使用会在应力集中位置出现断裂泄漏。这类接头虽然结构简单，但是在整个流体系统里的作用至关重要，任何一个接头出现密封失效，都可能造成整个系统的压力下降，甚至引发介质泄漏的安全问题，所以在建模时每一个尺寸细节都要贴合实际加工和装配要求，不能随意简化关键结构。
