金属防水电缆锁紧格兰头结构设计

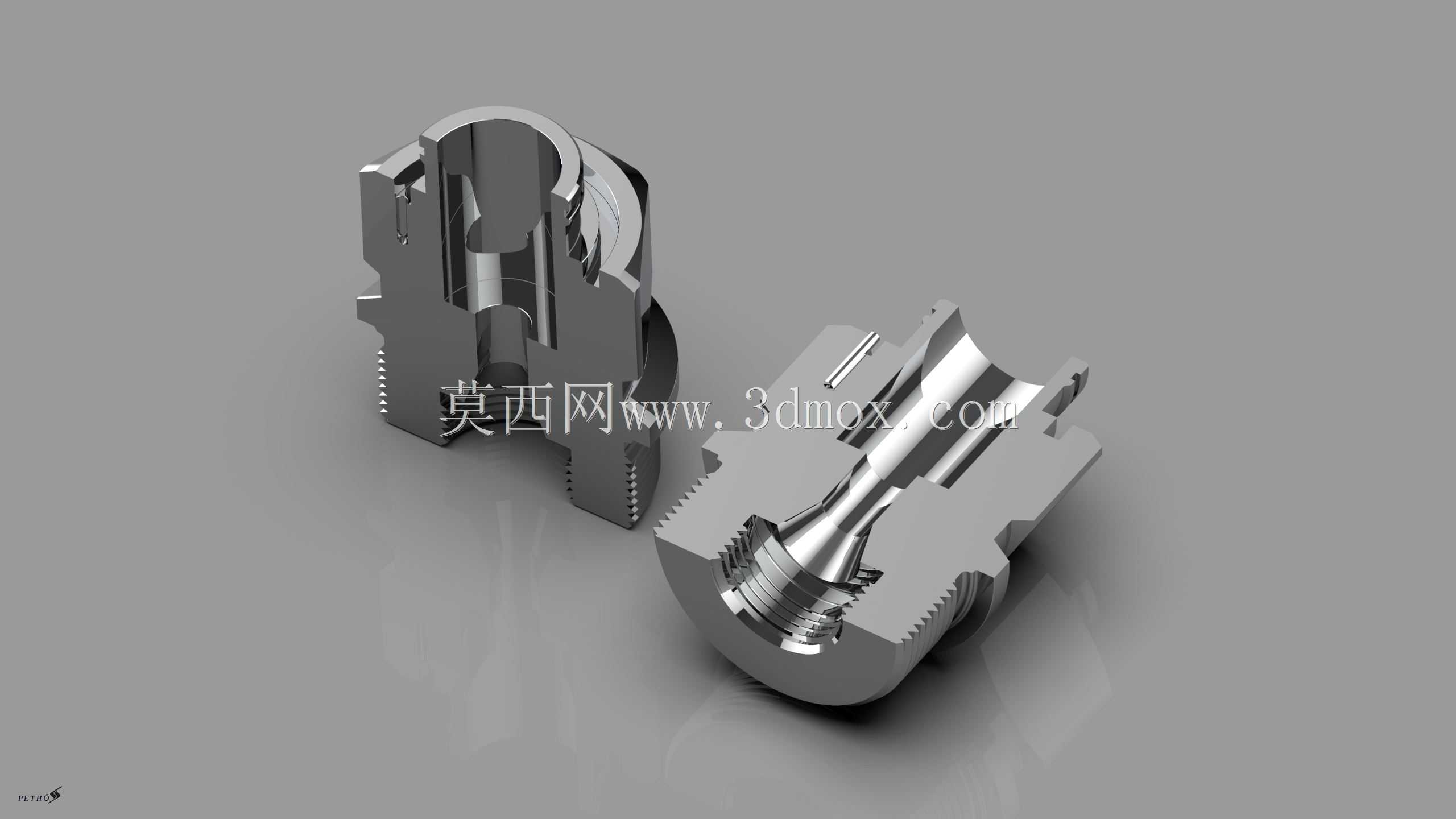

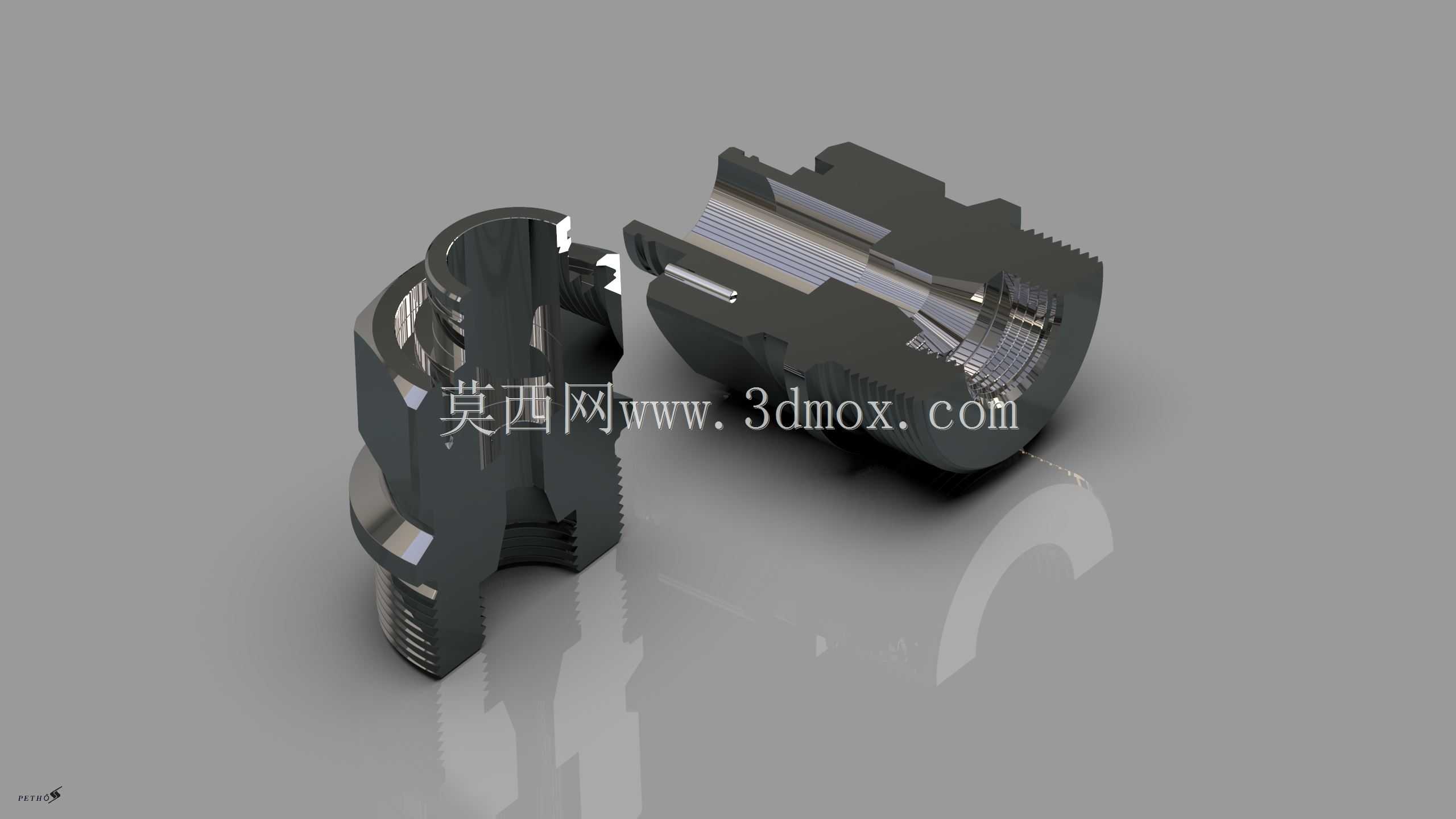

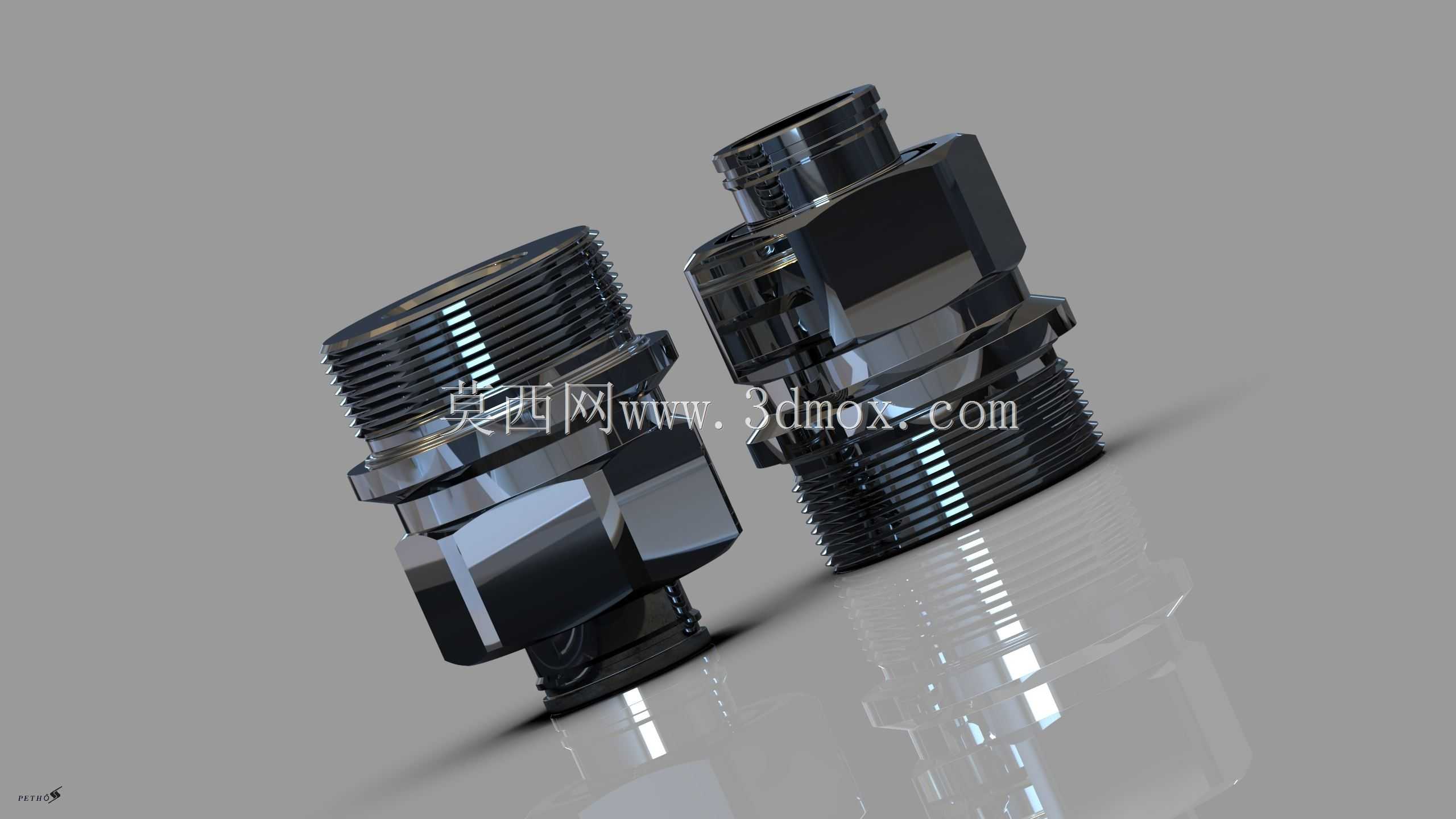

　　这款金属电缆接头的设计，核心围绕户外电气柜、传感器接线端的线缆固定与密封需求展开，在工业现场的布线作业中，这类接头是保障线缆进线端防护等级的核心部件，常见于户外仪表安装、机床电控柜进线、自动化设备传感器接线等场景，用来解决线缆穿入设备壳体后易松动、进水进尘、拉扯脱落的实际问题。从结构设计逻辑来看，接头采用分体式组合结构，一端为外螺纹锁紧端，用来穿过设备壳体的预制安装孔，通过配套螺母从壳体背面锁紧固定，保证接头与壳体安装面的贴合度；另一端为线缆穿入端，内置弹性密封胶圈与锁紧爪结构，当旋紧端盖时，锁紧爪会均匀收拢抱紧线缆外护套，同时挤压密封胶圈产生径向形变，填充线缆与接头内壁的间隙，同时实现线缆抗拉固定与IP67级以上的密封防护效果。

　　设计过程中重点考量了不同线径线缆的适配性，接头内部的密封胶圈采用多道环形凸筋结构，即便线缆外径存在±1mm的公差，也能通过胶圈的形变补偿实现可靠密封，避免了传统单平面密封结构对线径公差适配性差的问题。锁紧爪采用等分三瓣式结构，材质选用与接头本体一致的镀镍黄铜，表面做钝化处理，既保证足够的抱紧强度，能承受至少100N的线缆轴向拉力不出现滑移，又不会因为抱紧力过大夹伤线缆外护套，破坏线缆的绝缘层。外形尺寸方面，接头的外螺纹段长度适配2-4mm厚度的设备壳体安装板，安装时不需要额外增加垫片，端盖的外表面设计了六方防滑结构，即便现场施工时戴着手套，也能徒手完成端盖的初步锁紧，不需要额外使用扳手就能达到足够的密封预紧力，

　　后续如果需要更高的锁紧力矩，也可以通过扳手卡住六方结构施加力矩，不会出现端盖打滑的问题。接头的两端都设计了限位台阶，安装到壳体上时，螺纹端的台阶会贴紧设备壳体外壁，配合背面的锁紧螺母，能保证接头安装后不会出现轴向窜动，即便设备运行过程中存在持续振动，也不会出现接头松动、密封失效的问题。在实际选型应用中，这类金属接头相比塑料材质的接头，抗老化性能、抗冲击性能更强，适合在-40℃到120℃的环境温度下长期使用，不会因为户外紫外线照射、高低温交替出现材质脆化、密封失效的问题，尤其适合户外安装的传感器、通讯基站设备、港口机械电控系统的线缆进线固定。设计时还考虑了现场布线的容错性，接头内部的穿线孔做了0.5mm的倒角处理，

　　穿线时不会刮伤线缆外护套，哪怕是带屏蔽层的线缆，穿线过程中也不会出现屏蔽层被刮断、铜丝外露的问题。接头的所有金属部件都做了镀镍处理，表面粗糙度控制在Ra1.6以下，既具备不错的防腐蚀能力，能适应轻度酸碱、潮湿盐雾的工业环境，外观也保持均匀的金属质感，不会因为长期使用出现表面氧化生锈的问题。在安装边界上，接头安装后突出设备壳体外壁的长度控制在合理范围，不会因为接头过长导致设备外部布线时与其他部件产生干涉，端盖的最大外径比螺纹段大6mm，预留了足够的扳手操作空间，即便安装位置比较紧凑，也能顺利完成锁紧操作。和传统的塑料电缆接头相比，这款金属结构的接头重复拆装性能更好，即便多次拆开调整线缆位置，密封胶圈也不会出现永久形变，锁紧爪的抱紧力也不会出现明显衰减，适合需要经常调整接线的设备调试场景使用。在密封结构的设计上，胶圈与接头本体的配合采用过盈配合，胶圈安装到接头内部的卡槽后不会出现松脱，哪怕穿线时线缆来回抽动，也不会把胶圈从卡槽里带出来，避免了现场安装时胶圈脱落、漏装导致的密封失效问题。
