法兰式安装传感检测连接轴组件

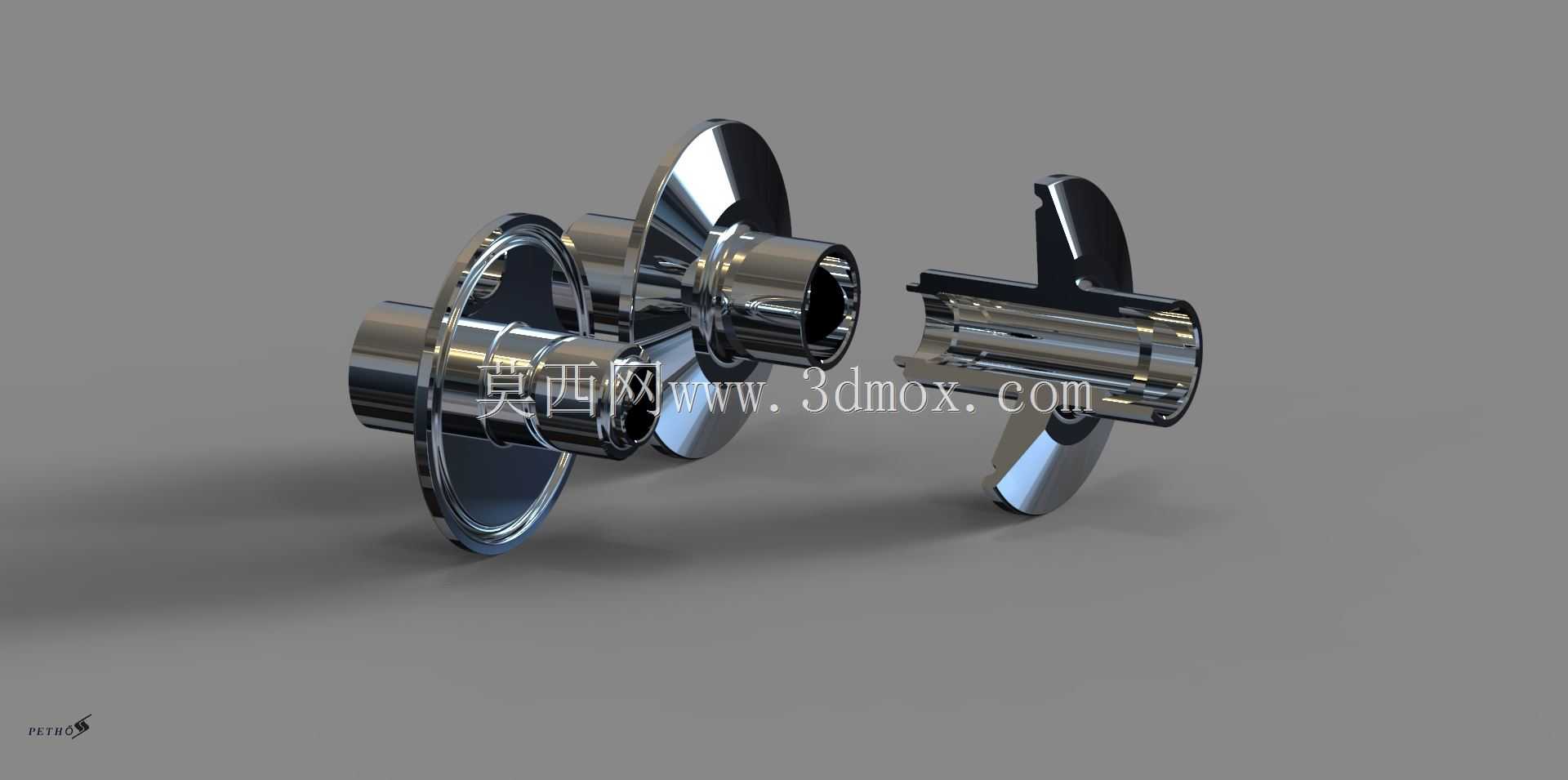

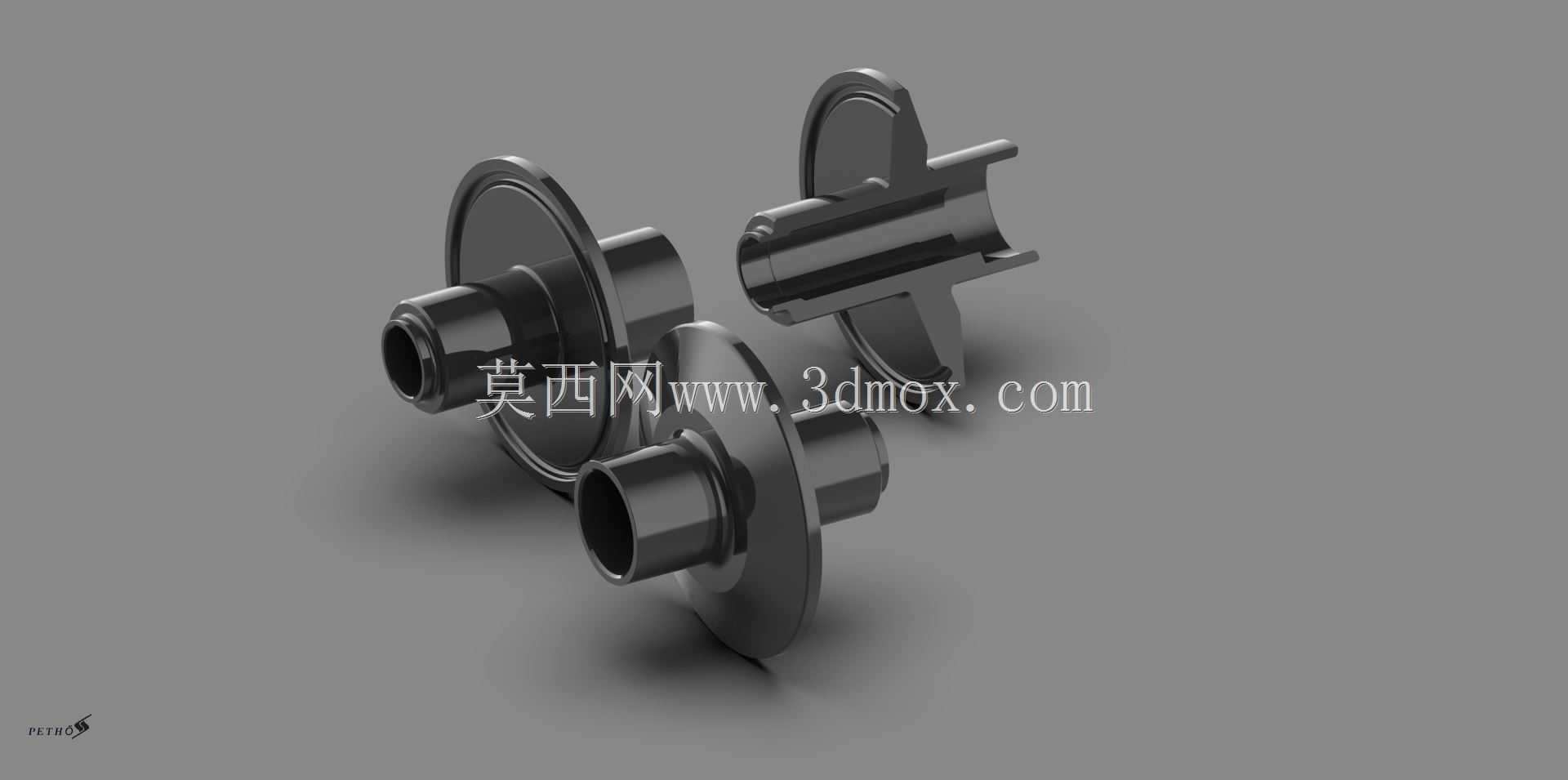

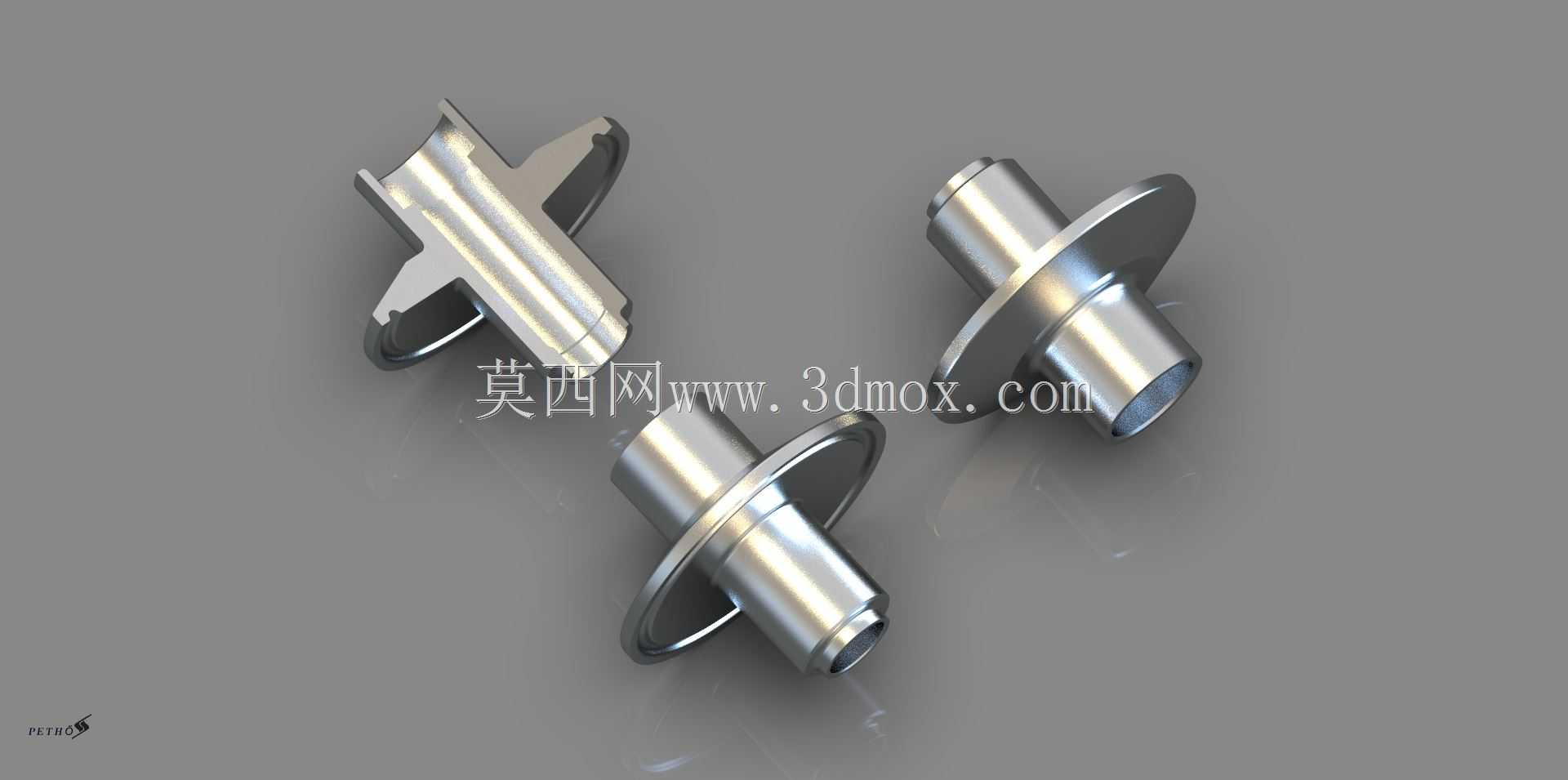

　　该组件属于传感检测系统中的机械适配连接结构，主要应用在工业自动化产线的转速、扭矩、位移类检测场景中，承担传感检测单元与被测旋转轴系之间的刚性连接、定位支撑功能，可适配多数接触式旋转参数检测传感器的安装需求，在机床主轴运行监测、输送线辊筒转速反馈、电机输出轴状态检测等场景中均可使用。从结构设计来看，组件采用分体式轴段配合法兰盘的组合形式，两端带径向延伸的法兰定位面，法兰端面加工有均布的安装孔位，可直接通过螺栓锁紧固定在设备的安装墙板或者轴承座端面上，无需额外设计定制安装支架，能有效缩减现场安装的调整工作量。中间的轴段采用空心结构设计，既可以减轻整体组件的自重，降低旋转过程中的转动惯量，减少对被测轴系的额外负载影响，

　　也可供被测介质的走线或者细小杆件穿过，适配部分需要穿轴安装的检测场景。轴段的外圆面做了高精度的磨削加工，表面粗糙度控制在合理区间，既可以作为传感检测的触发面，配合光电、磁电类检测头实现脉冲信号采集，也能在需要时加装轴承作为辅助支撑，提升长轴段运行的稳定性。分体式的对接结构采用止口定位配合平键传递扭矩的设计，对接时止口可以保证两段轴的同轴度误差控制在极小范围内，避免高速旋转时出现偏心抖动的问题，平键结构则可以可靠传递旋转扭矩，防止轴段之间出现相对滑动导致检测信号失准。从安装边界来看，两端法兰的外径尺寸适配常规传感器安装座的通用开孔规格，法兰端面到轴端的伸出长度经过优化，不会与设备端的其他运动部件发生干涉，

　　轴段的内孔直径覆盖常用的被测轴径范围，安装时可根据实际被测轴的尺寸选配锁紧套或者顶丝实现轴向固定。在实际使用过程中，该组件的金属材质经过表面硬化处理，具备足够的耐磨性能，长期与检测头配合或者相对转动也不会出现表面磨损导致的检测精度下降问题，整体结构没有易损的薄壁或者脆弱结构，能适应工业现场存在一定振动、粉尘的复杂工况。设计过程中充分考虑了不同安装场景的适配性，法兰上的安装孔采用长圆孔与圆孔组合的形式，允许安装时存在小范围的位置偏差，降低对安装面加工精度的要求，轴端预留的卡簧槽结构可以根据使用需求加装限位卡簧，防止轴段运行过程中出现轴向窜动。对于结构设计人员来说，该组件的结构形式可以直接复用在各类需要外接旋转检测传感器的设备设计中，

　　无需重新设计连接适配结构，能有效缩短设计周期；对于设备运维人员来说，该组件的分体式结构拆装便捷，出现故障时无需拆解整个轴系即可单独更换损坏的段节，降低维护的时间成本。在选型适配时，需要注意核对组件的额定扭矩承载能力与被测轴系的最大输出扭矩匹配，法兰安装面的平面度需要满足安装要求，避免锁紧后出现轴段偏斜的问题，轴段与检测头之间的安装间隙需要根据所用传感器的检测距离参数调整，保证信号采集的稳定性。
