金属传感探测针式精密组件结构设计

　　这类针式金属传感组件，常被部署在高精度位移检测、工件到位触发、微小尺寸形变监测的工业场景里，在自动化装配线的工位校验环节、精密检测设备的接触式测头单元、小型机电设备的位置反馈模块中都能见到它的身影。不同于非接触式的光电传感元件，这类接触式金属探针组件依靠端部的刚性接触触发信号，在油污、切削液飞溅、存在金属粉尘的机加工工位环境里，信号触发的稳定性要优于多数光电类传感部件，不会因为光路被碎屑遮挡出现误触发的问题。

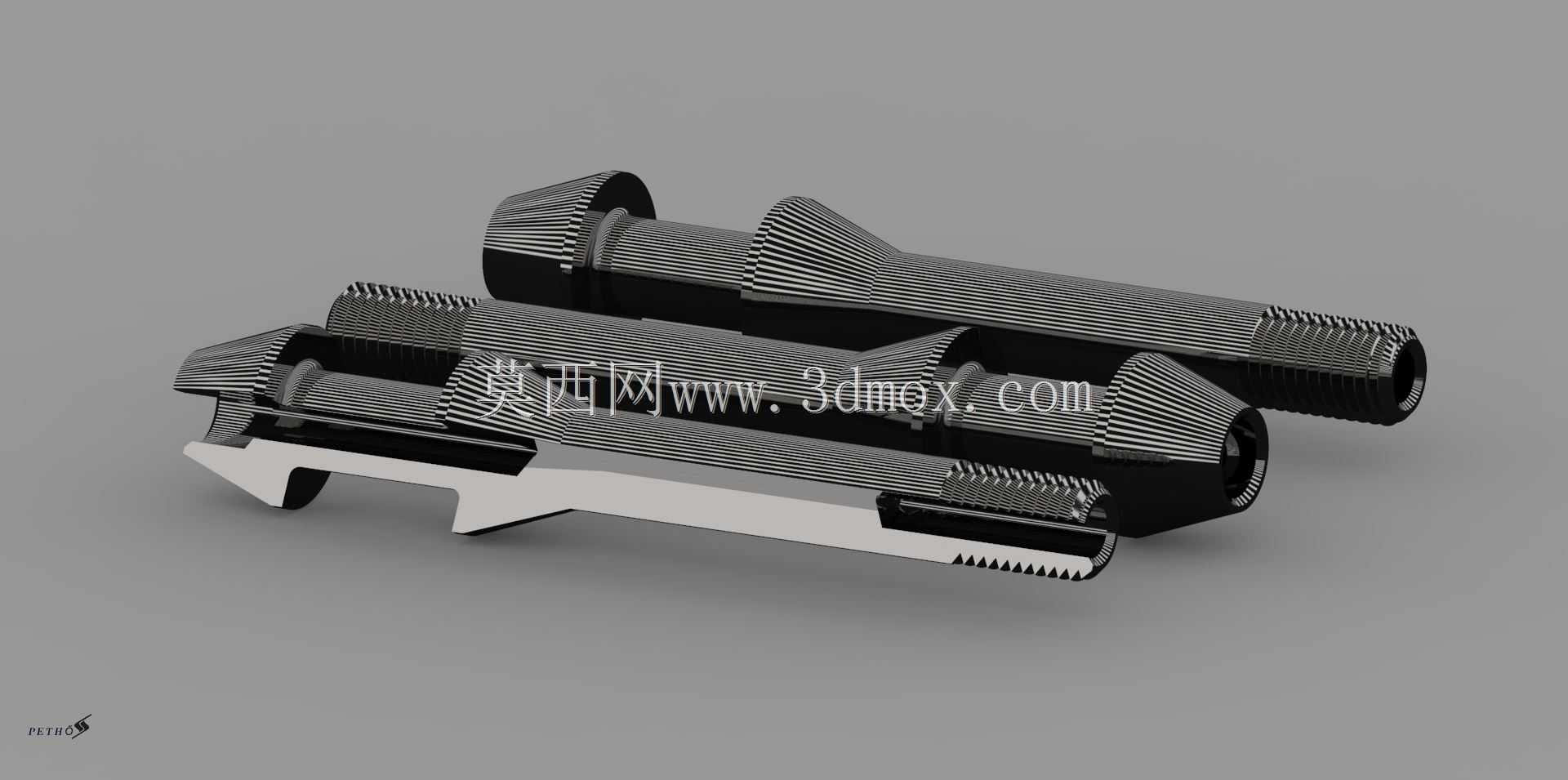

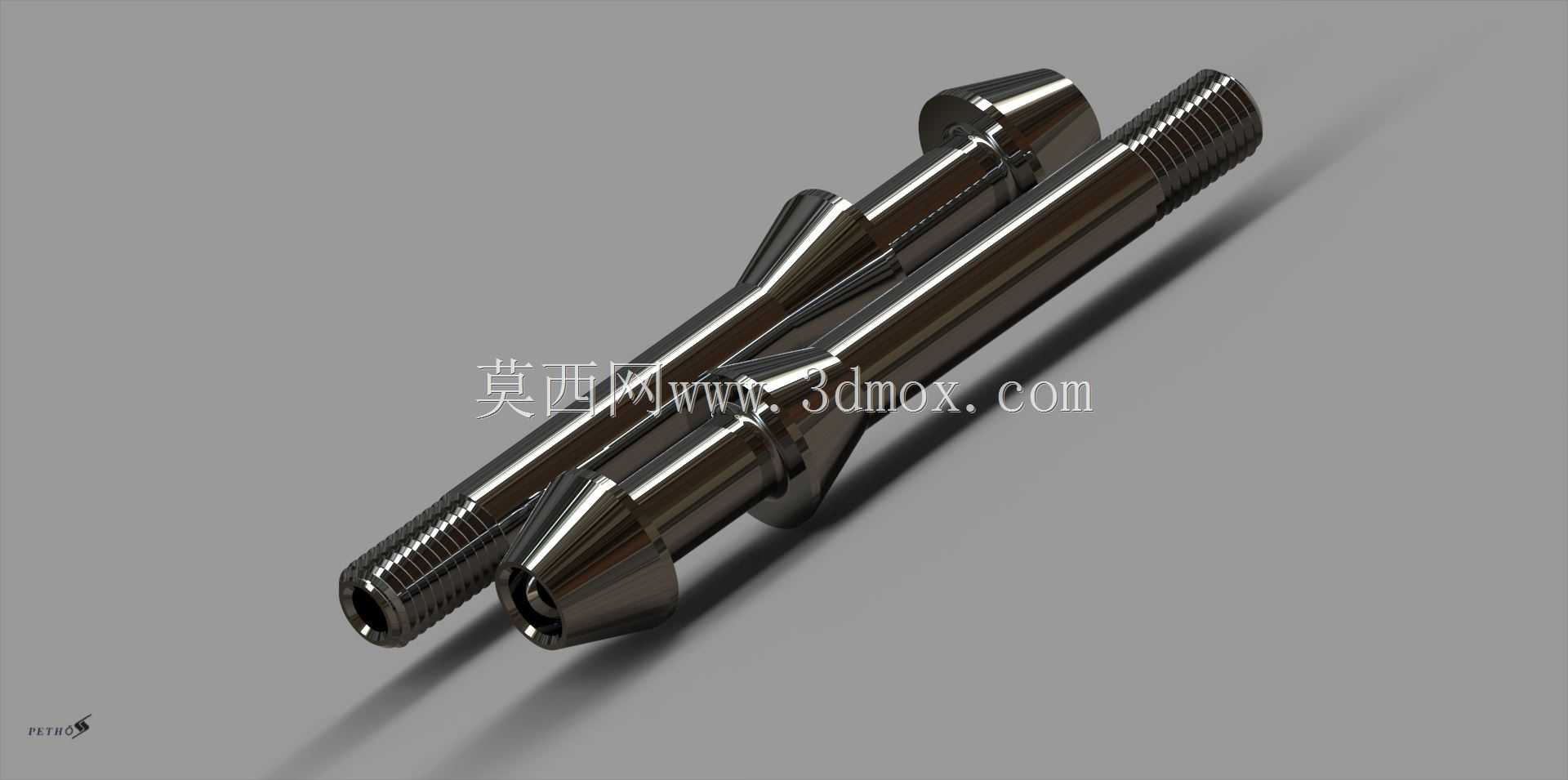

　　从结构设计逻辑来看，整个组件采用同轴回转体的整体构型，主体杆身做了等直径的光轴段设计，光轴段的表面粗糙度控制在Ra0.8以内，既可以作为安装时的导向定位面，和安装基座的导向孔形成小间隙滑动配合，保证探针伸缩动作的同轴度，也能在长期往复接触动作中减少表面磨损，延长组件的使用寿命。杆身的一端加工有标准外螺纹段，螺纹段的长度预留了足够的调节余量，安装时可以通过螺纹配合的旋入深度调整探针的初始伸出长度，适配不同检测距离的工位需求，螺纹末端设计的退刀槽结构，能避免螺纹加工末端的毛刺影响装配到位精度，也能减少螺纹根部的应力集中，在探针受到侧向冲击力时不容易从螺纹根部断裂。

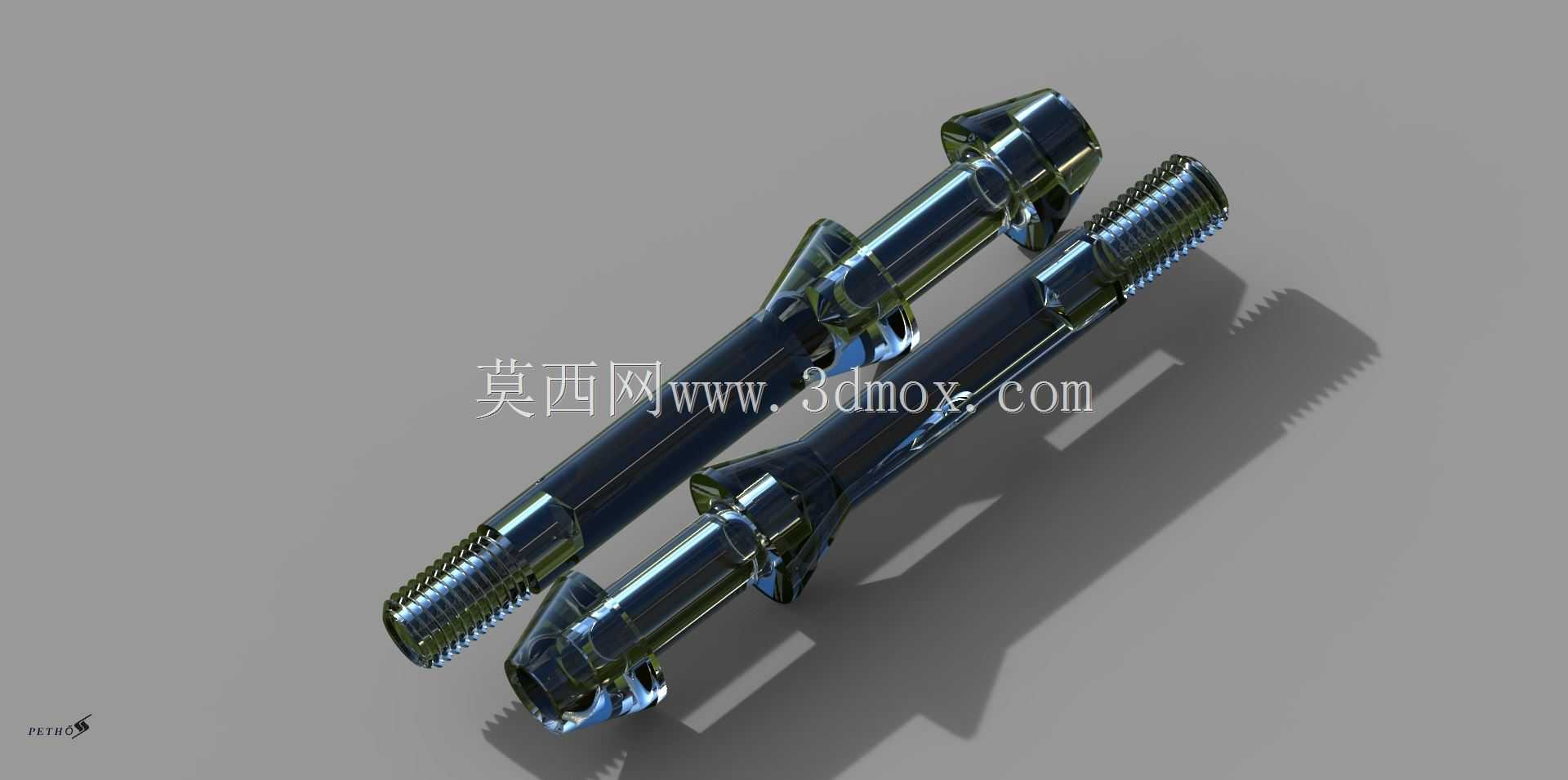

　　组件的接触端采用了锥形收窄的端头设计，锥形端头的锥角经过反复校核，既保证了端部接触工件时的接触面积足够小，能提升微小位置变化的检测分辨率，也避免了锥角过尖导致端部容易磨损、刮伤被测工件表面的问题。两个对称布置的探针结构，可用于差分检测场景，比如同时检测工件两个点位的高度差，通过两个探针的触发信号差值计算工件的平面度或者倾斜角度，比单探针检测的效率和精度都有明显提升。端头和杆身的过渡位置做了小圆弧过渡处理，没有尖锐的棱角，一方面能减少热处理环节的应力开裂风险，另一方面也能避免安装维护时划伤操作人员。

　　从安装边界的尺寸约束来看，这类探针组件的杆身直径通常控制在4-8mm区间，适配市面上多数标准传感安装座的孔径规格，整体长度根据检测行程不同，常见规格在60-120mm之间，安装时需要预留的径向空间不超过杆身直径的1.5倍，在紧凑的多工位检测工装上也能密集布置，不会出现相邻组件干涉的问题。组件的金属表面做了镀硬铬处理，表层硬度能达到HV800以上，在和被测工件反复接触的过程中，端部的磨损量控制在微米级，长期使用后的检测精度漂移量极小，不需要频繁校准探针位置。

　　在实际选型应用时，需要注意这类接触式探针组件的安装同轴度误差，装配时要保证杆身和被测工件的接触方向保持平行，侧向偏角不能超过2度，否则会导致探针受到额外的侧向弯矩，长期使用会出现杆身弯曲、动作卡滞的问题。探针的内部通常集成有复位弹性元件，接触触发后能自动复位到初始位置，复位行程的精度可以控制在0.01mm以内，满足高速自动化生产线的高频检测需求，每分钟可以完成上百次的接触检测动作，不会出现复位不到位的情况。和普通的刚性定位销不同，这类传感探针组件内部集成了通断信号触发结构，接触到工件的瞬间就能输出开关量信号给设备的控制系统，不需要额外加装行程开关，整体集成度更高，占用的安装空间更小。
