对开式轴装锁紧传感固定构件

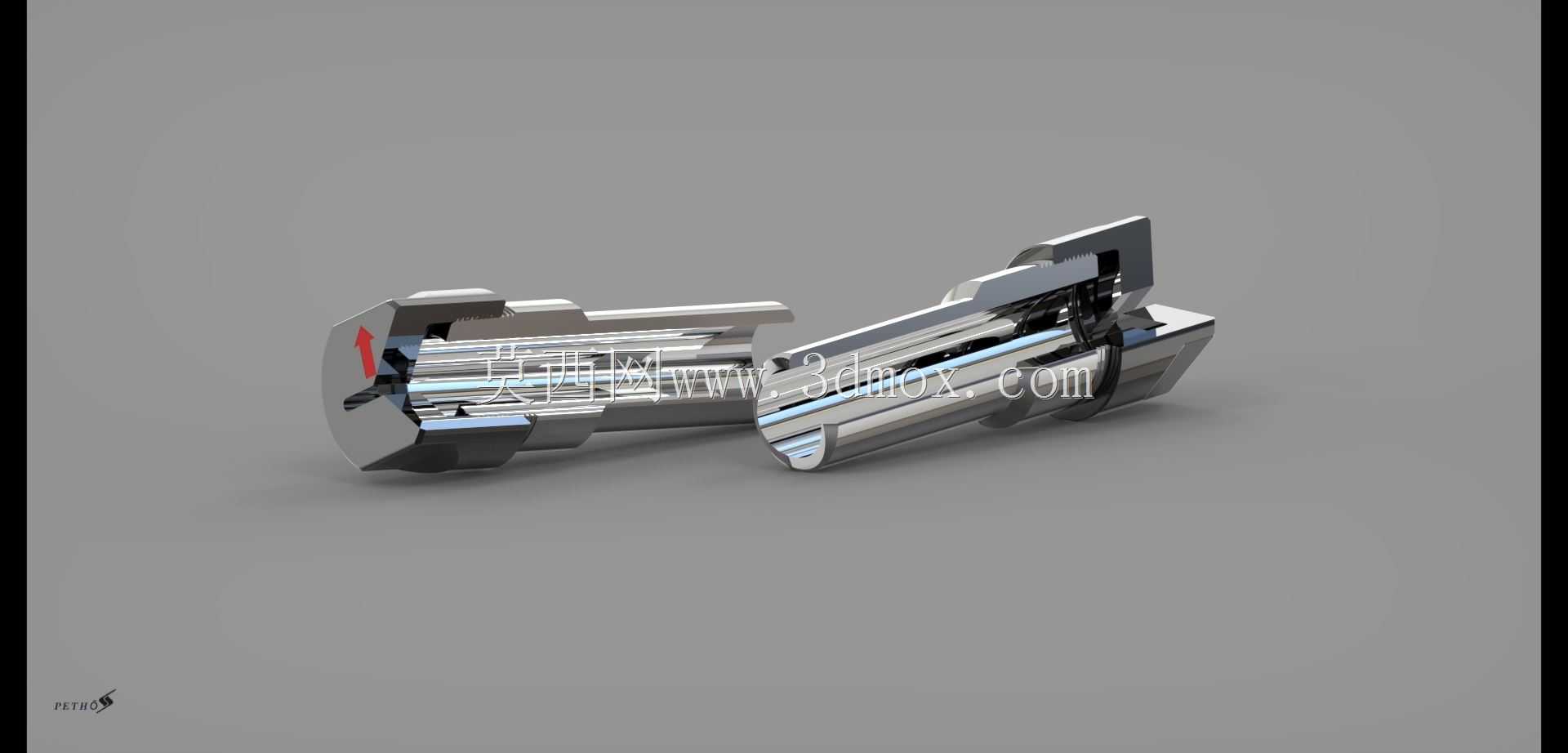

　　这类对开式轴装锁紧构件，主要配套各类旋转轴系上的传感检测单元使用，常见场景覆盖工业传动设备的转速监测、扭矩检测、位置反馈环节，比如输送线驱动辊的转速传感安装、机床主轴的相位检测固定、风机转轴的振动传感配套，都需要这类不拆解轴系即可完成装拆的固定结构。从结构设计逻辑来看，采用两半对合的筒式主体，完全规避了传统整环式轴套需要从轴端穿装的弊端，在已完成装配的设备轴段上加装传感元件时，不用拆解联轴器、轴承端盖等周边部件，直接扣合在目标轴段位置即可完成预固定，大幅降低现场改造、加装检测元件的施工难度。构件的锁紧端采用细牙外螺纹配合压合结构，两半筒体扣合后，通过旋紧配套的锁紧螺母，可让筒体对合面均匀抱紧轴面，

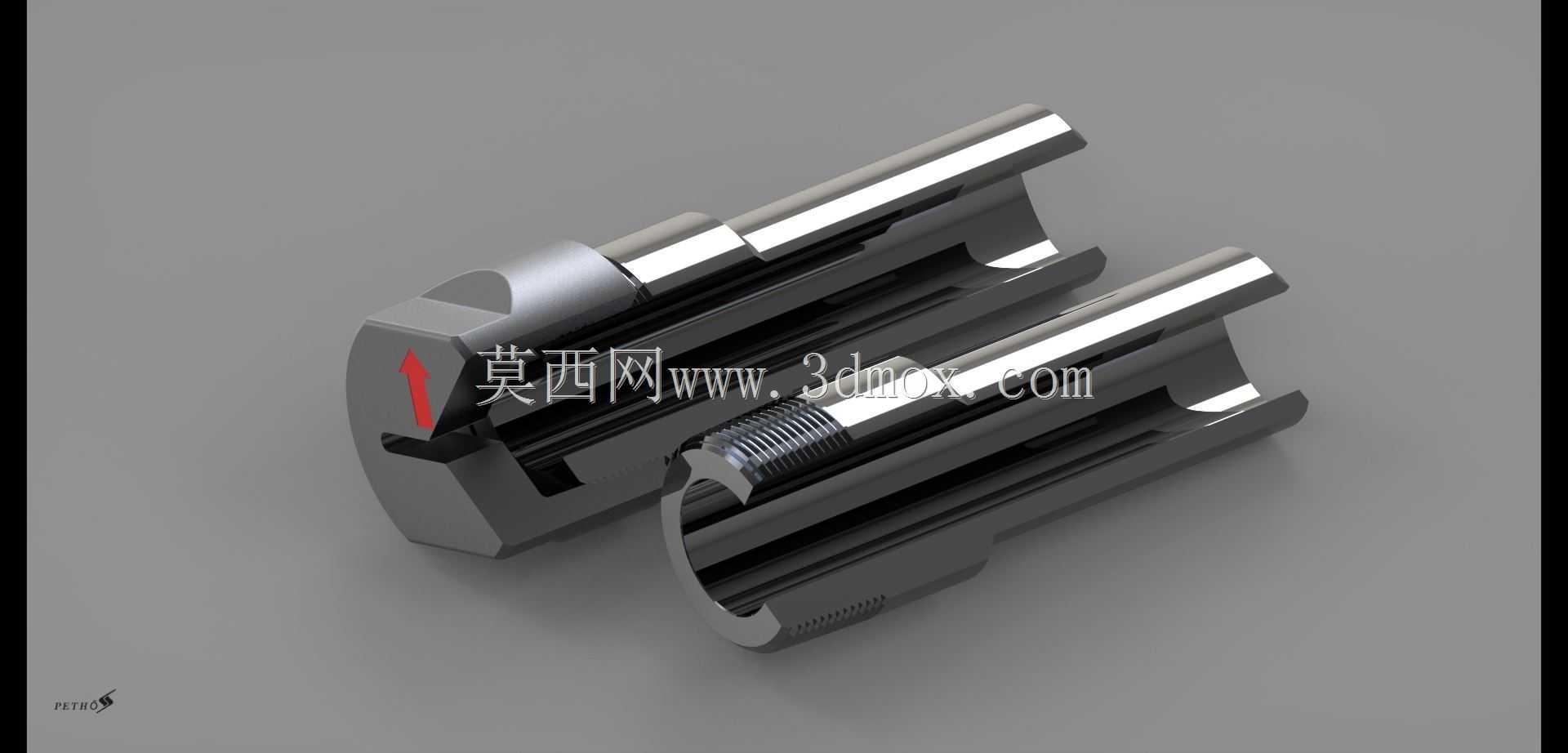

　　细牙螺纹的自锁特性可以避免设备运行过程中受振动影响出现松脱，保证传感元件的安装位置不会发生轴向窜动、周向偏转，从安装基础上保障检测数据的稳定性。筒体上开设的轴向通槽，一方面是为了给抱紧动作提供形变余量，让筒体内壁可以和不同公差带的轴面实现更充分的贴合，另一方面也可以作为传感元件线缆的布设通道，避免线缆随轴转动时出现缠绕、剐蹭的问题。从安装边界来看，这类构件的径向尺寸控制较为紧凑，扣合后的最大外径不会超出同规格轴径的1.8倍，轴向长度根据配套传感单元的安装尺寸设计，预留的锁紧段长度占整体长度的三分之一，既保证足够的抱紧力，也不会过多占用轴段的有效安装空间，适配的轴径公差范围覆盖h7到h9的常用轴加工精度，内壁没有设置额外的键槽结构，

　　依靠抱紧产生的摩擦力即可抵抗传感单元自身的扭转力矩，对于小扭矩的检测类元件来说完全满足使用需求。在实际选型适配时，需要注意构件的内孔尺寸要和目标安装轴径保持0.02到0.05毫米的间隙，方便扣合安装，锁紧螺母的旋紧力矩控制在8到12牛米即可，过大的力矩会导致筒体形变过度，影响后续拆卸，甚至会压伤轴面。构件的主体采用金属材质加工，表面做了防锈处理，可适应车间内的常规温湿度环境，端部的标记位用于对齐传感元件的检测方向，安装时将标记位对准检测点的方向，再完成锁紧即可，不需要额外做周向定位。这类结构相比传统的卡箍式固定件，整体刚性更好，抱紧力分布更均匀，不会出现局部应力集中导致的轴面损伤，同时筒式结构对传感元件的安装基座有更好的支撑性，

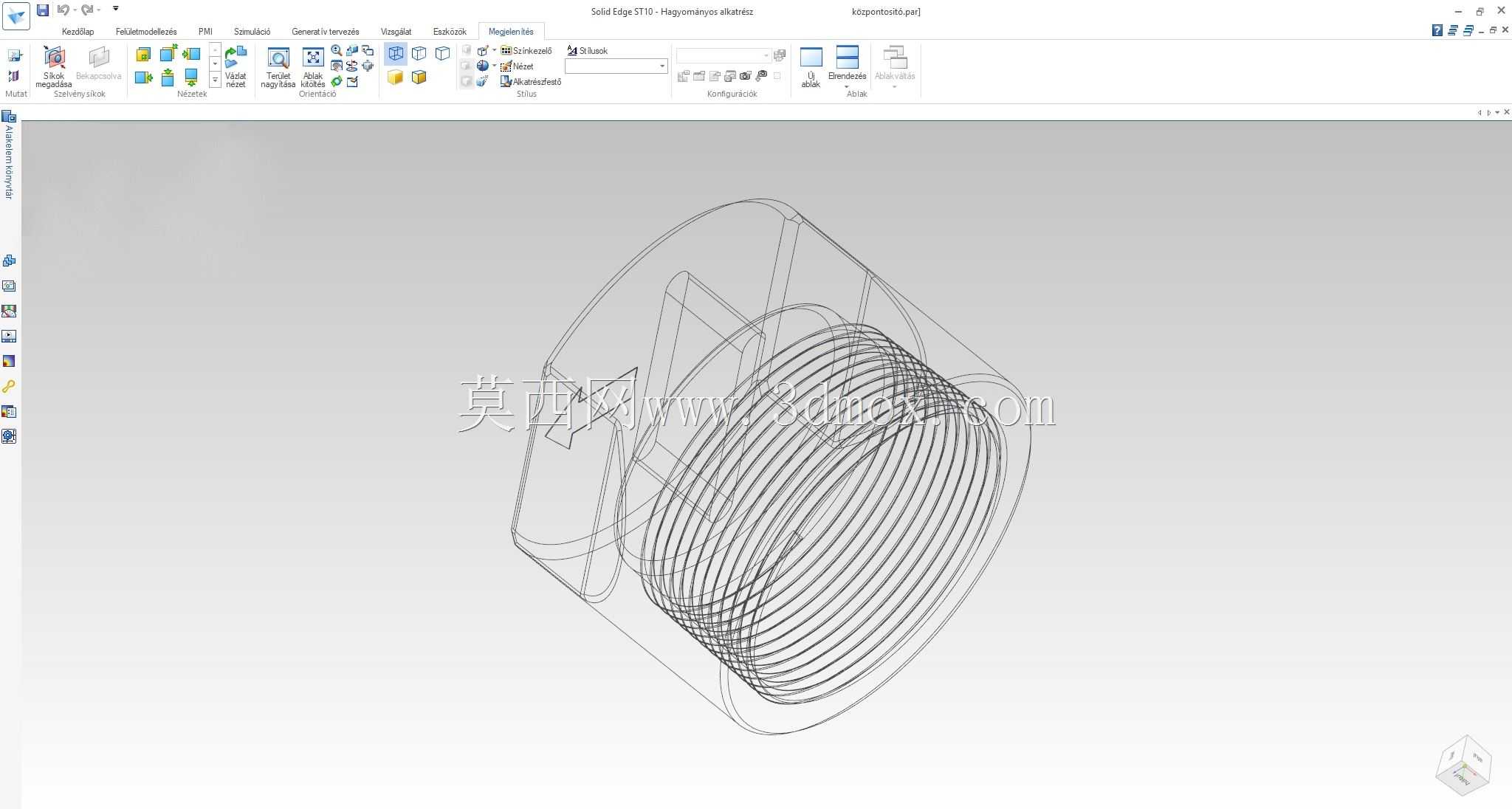

　　可避免设备运行时的振动传导到传感元件上，降低检测信号的噪声干扰。在建模过程中，需要重点保证两半筒体的对合面平面度公差，合模后的内孔圆度误差控制在0.01毫米以内，螺纹段的同轴度要和内孔保持一致，避免锁紧时出现偏载，导致抱紧力不均。轴向通槽的宽度要根据筒体的壁厚做匹配，保证抱紧时的形变量在材料的弹性形变范围内，不会出现塑性变形导致构件失效。端部的倒角设计要兼顾安装导向和避免锐边划伤线缆的需求，内孔边缘做0.5毫米的圆角处理，防止安装时刮伤轴面的防锈层。
