带法兰接口多测点管式传感检测装置

　　能有效减少现场安装的配管工作量，也避免了非标转接带来的密封泄漏风险。管体上分布的多个测点接口，每个接口都采用独立的法兰短接结构，短接和主管体采用无缝焊接工艺，焊接位置做了内外抛光处理，对于卫生级应用场景，焊缝处的粗糙度能达到Ra0.8以下，不会残留介质残渣，满足CIP在线清洗的要求。每个测点可以根据实际检测需求，安装压力、温度、流量或者介质浓度类的检测探头，所有探头的检测端面都和主管内壁齐平，不会突出到管腔内部，既保证检测数据的准确性，也不会对流道造成阻碍。设计过程中需要重点考虑几个边界条件，首先是主管的通径尺寸要和现场管路完全一致，法兰的外径、螺栓孔中心距、密封面尺寸必须匹配对应公称压力的标准，比如常用的PN16压力等级下，在化工流体输送、食品级物料管路、制药纯化水系统这类对管路内介质参数有连续监测需求的场景里，这类带多测点的管式传感装置是管路系统里不可或缺的检测部件，和普通单点插入式传感器不同，它采用和管路同径的管段式结构，不会在管路内部形成突出的检测探头扰流结构，能最大程度降低对管内介质流态的干扰，避免因为检测部件的存在造成管路压损异常、介质滞留死角等问题，尤其适合对卫生级要求高、流态稳定性要求严的工况。从结构设计来看，主体采用标准无缝不锈钢管作为基体，两端配置和现场管路匹配的法兰连接端，法兰的密封面形式、螺栓孔分布间距都严格遵循对应公称压力的管路法兰标准，安装时直接和上下游管路法兰对接，不需要额外做变径或者非标转接，

　　DN50规格的法兰外径为165mm，螺栓孔中心距125mm，这些尺寸如果出现偏差，现场就无法完成对接安装。其次是测点接口的分布间距，要根据不同检测参数的要求预留足够的直管段，比如流量检测测点前后需要预留至少5倍管径的直管段，避免流态紊乱影响检测精度，温度和压力测点的间距也要保证不会出现参数检测的互相干扰。另外管体的壁厚选择要匹配管路的设计压力，同时考虑介质的腐蚀特性，普通水系统采用304不锈钢即可，腐蚀性介质场景则需要更换为316L或者双相不锈钢材质，法兰和短接的材质要和主管保持一致，避免不同材质接触产生电化学腐蚀。这类装置的安装位置通常选在管路的直管段区域，避开弯头、阀门、变径等容易产生流态畸变的位置，

　　安装时要保证管体的水平度或者垂直度符合检测探头的安装要求，比如带流量检测功能的装置，水平安装时要保证测点接口处于管体的上半部分，避免介质中的杂质沉积在探头位置影响检测精度。和传统的在管路上开孔焊接单测点接头的方式相比，这种集成式多测点管段传感器的优势非常明显，首先是所有焊接工作都在工厂预制完成，现场只需要完成两端法兰的对接，减少了现场动火焊接的工作量，也避免了现场焊接质量不稳定带来的焊缝泄漏、焊渣残留管内等问题；其次是多个测点集成在同一管段上，大大减少了管路上的开孔数量，降低了管路的泄漏点，提升了整个管路系统的可靠性；另外预制完成的管段在出厂前可以统一完成压力测试、密封测试，质量更容易管控，不需要现场逐个对开孔位置做试压验证。

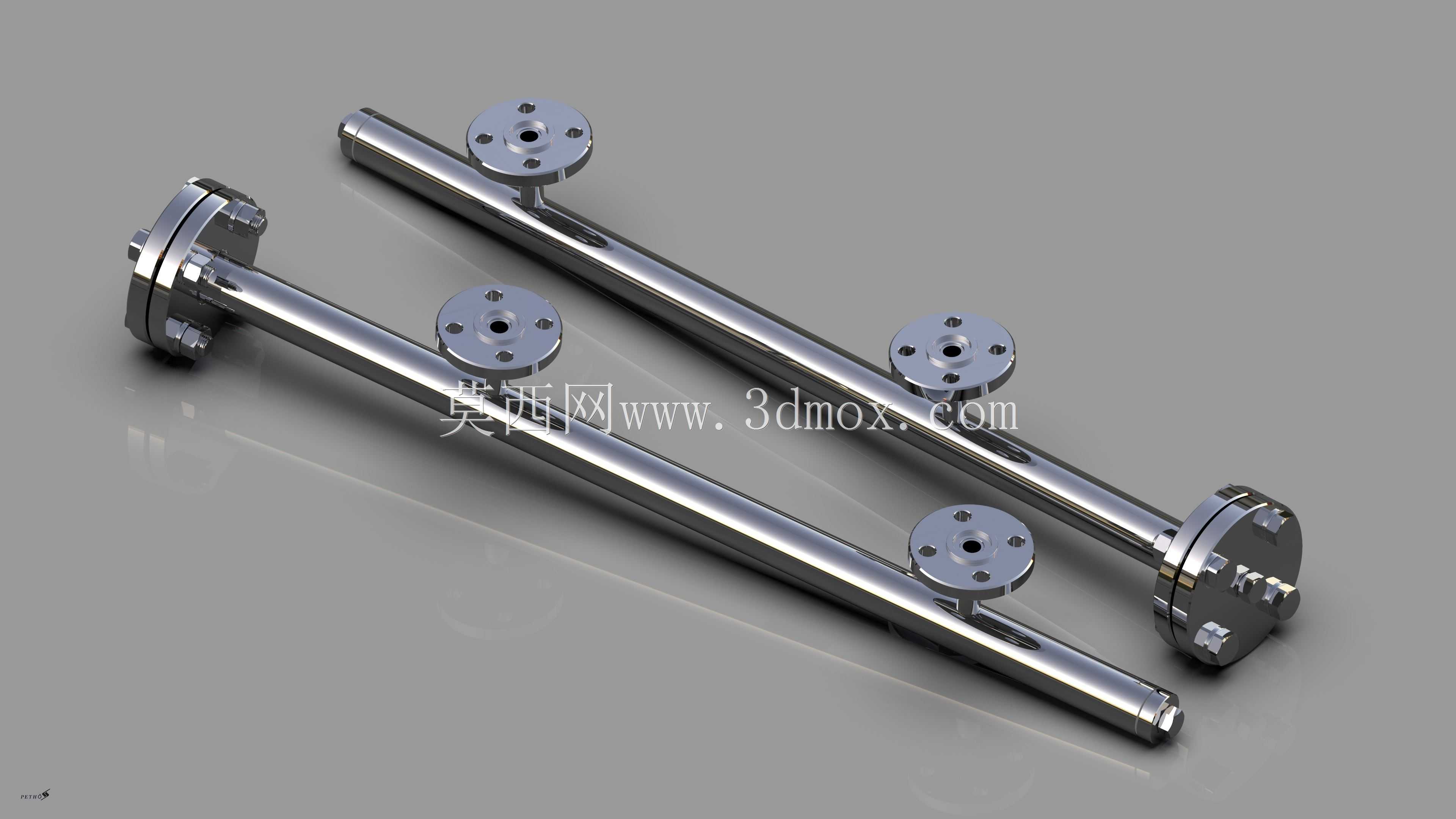

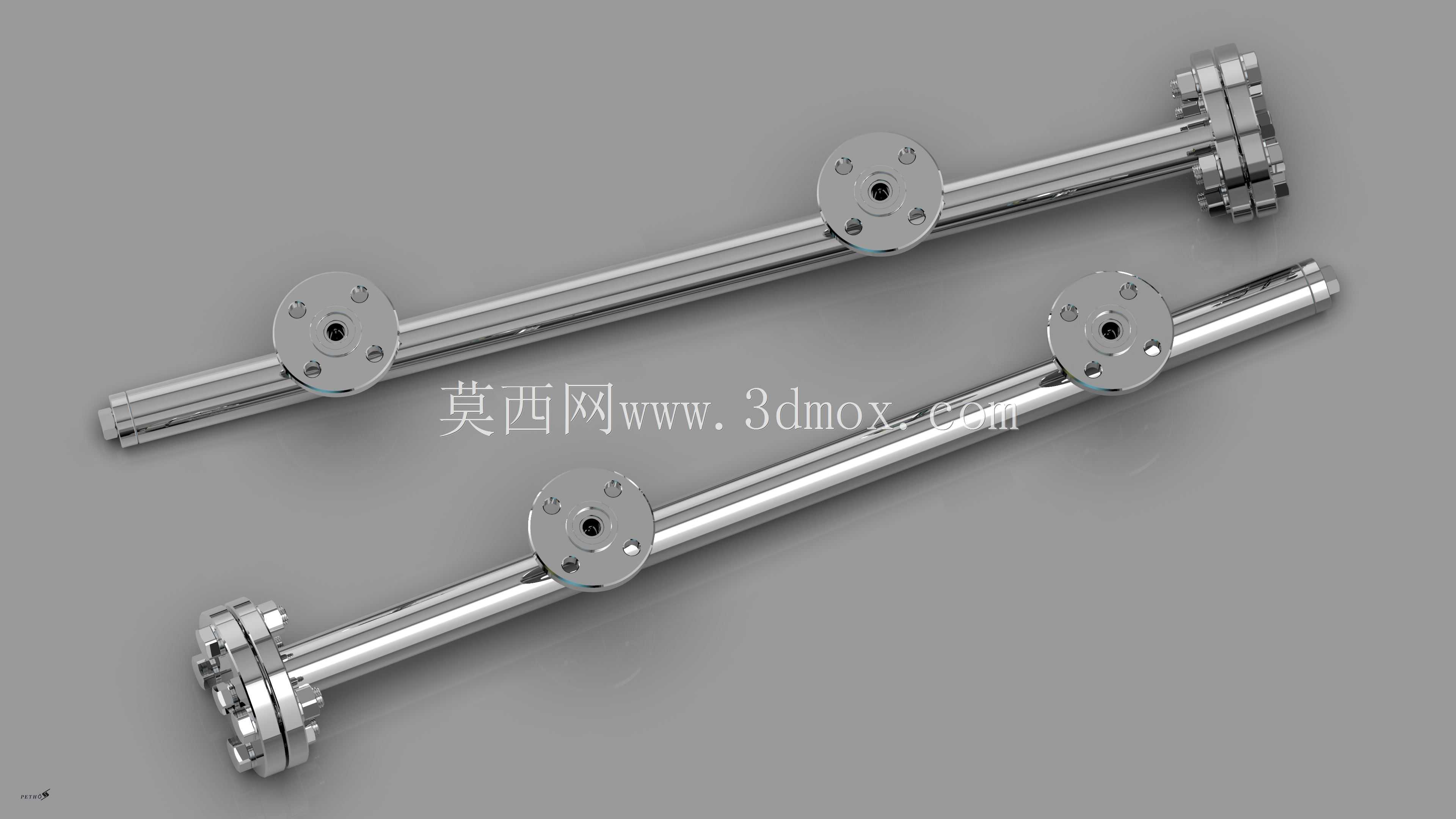

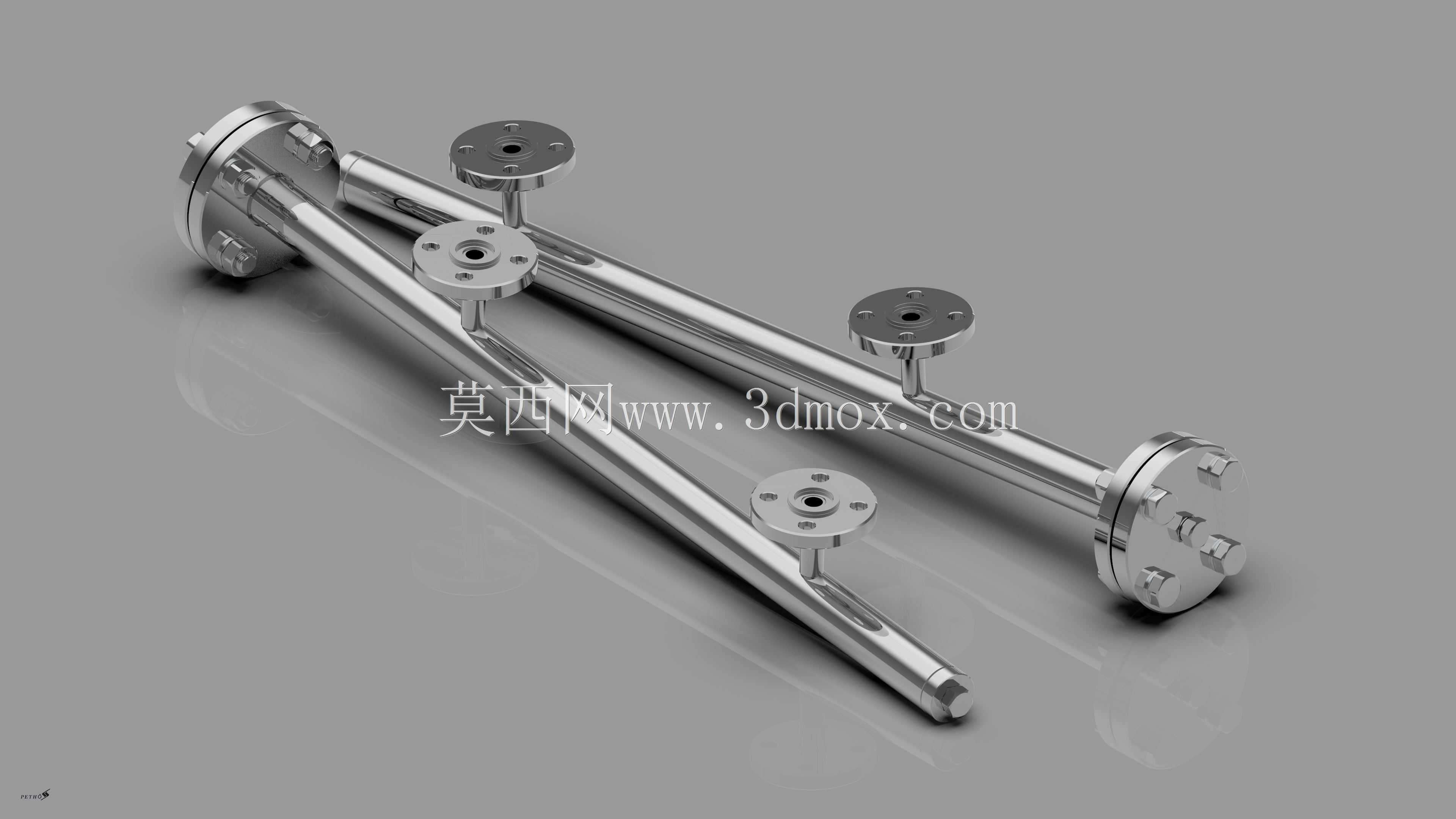

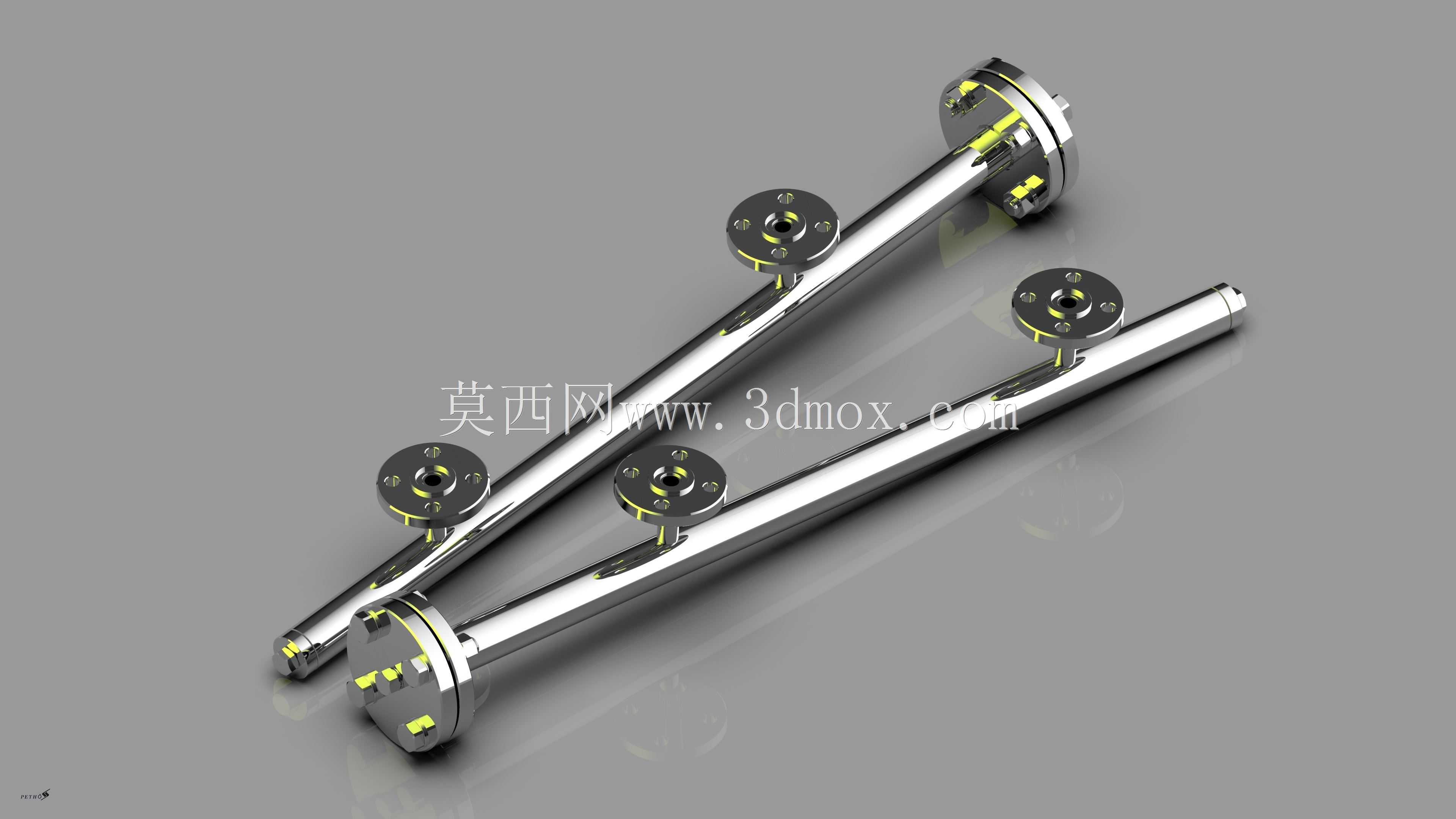

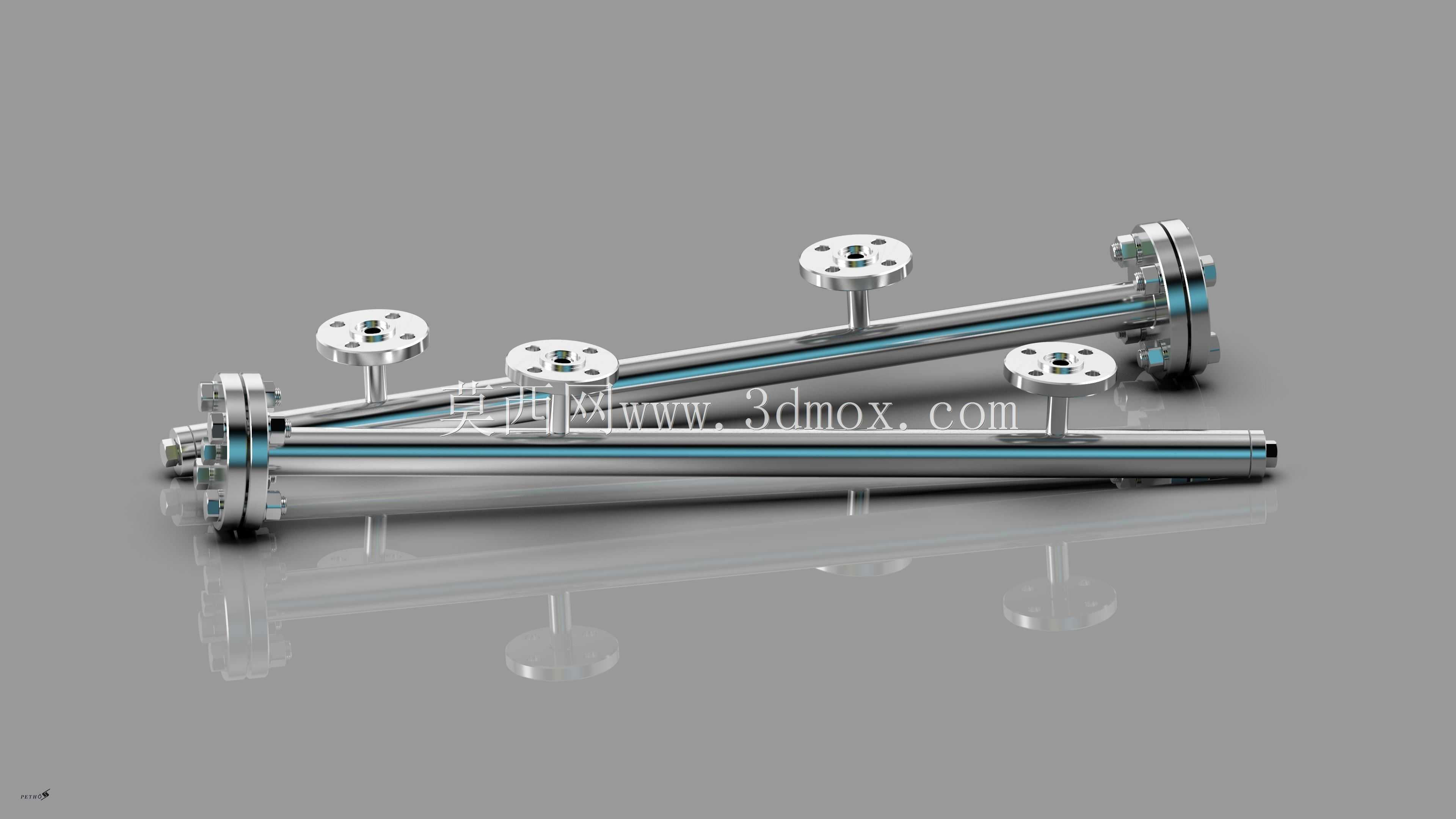

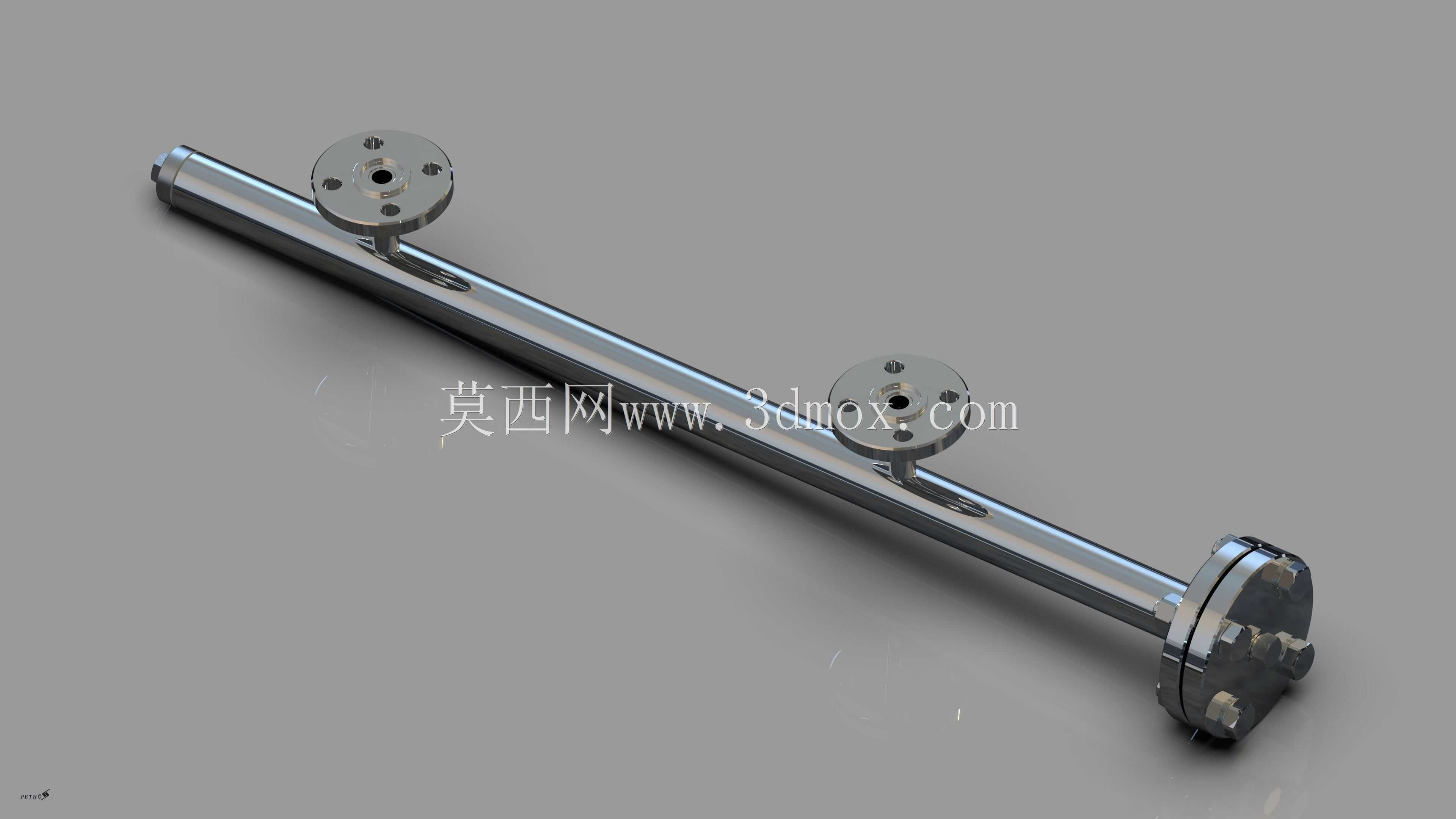

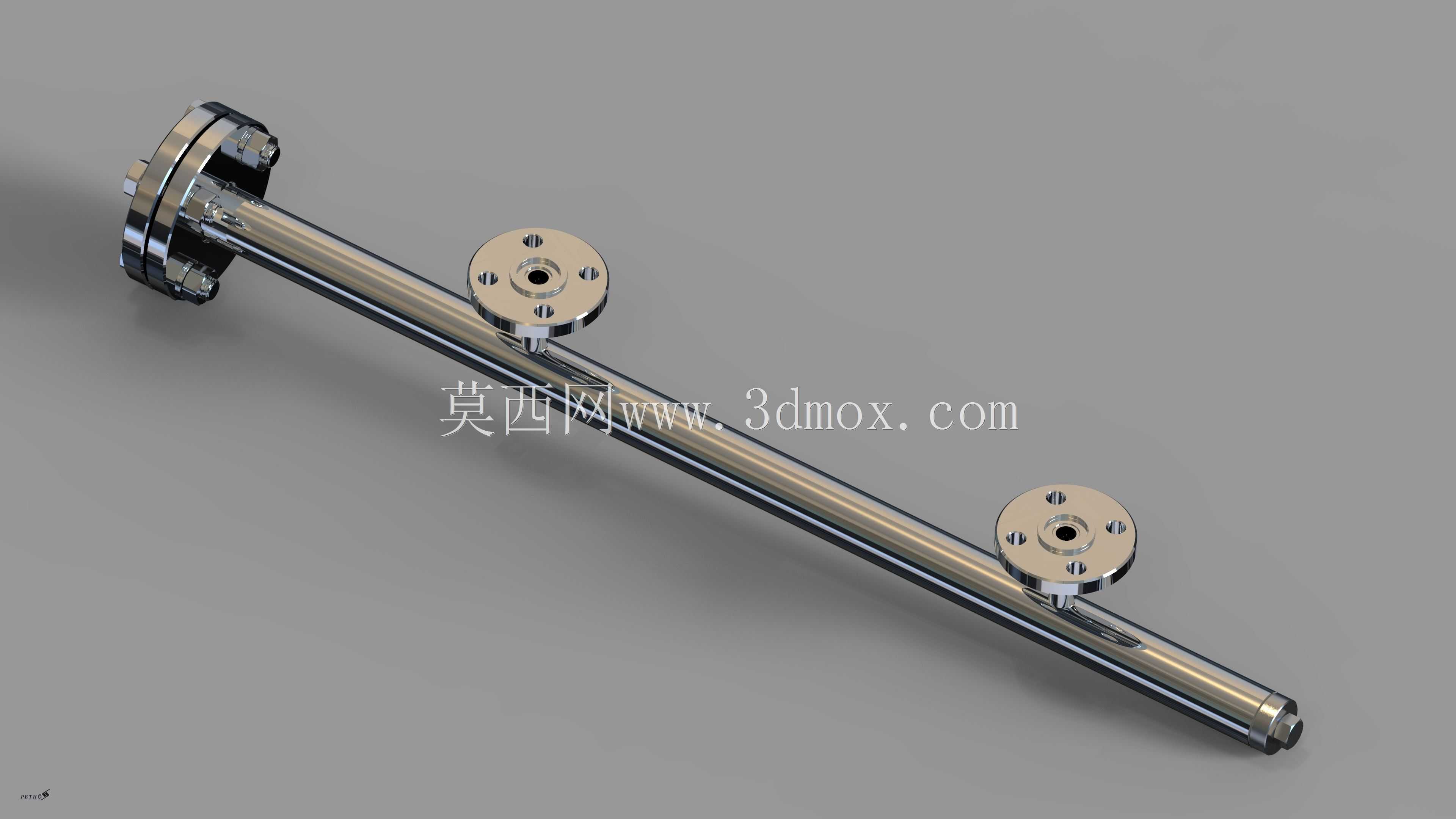

　　在实际选型过程中，需要先确认现场管路的公称通径、公称压力、介质特性、需要检测的参数类型，再确定测点的数量和分布位置，同时要预留1-2个备用测点接口，方便后期增加检测参数时不需要重新更换管段。对于有保温需求的管路，这类管段的外径和普通管路一致，可以直接套用标准规格的保温层，不需要做特殊的保温适配结构，后期维护时，只需要将对应测点的探头拆下更换即可，不需要拆卸整个管段，维护效率比传统开孔安装的传感器高很多。在三维建模过程中，这类装置的建模重点在于法兰标准尺寸的准确性、测点位置的分布合理性，以及焊接位置的细节处理，要保证模型导入到管路装配体中时，和上下游的管路、阀门、法兰等部件能完全匹配，不会出现干涉或者尺寸不匹配的问题，同时要还原管体内部的流道结构，方便后续做管路流场仿真分析时，能准确模拟介质在经过该管段时的流态变化，验证测点位置选择的合理性。
