高精度螺纹式检测传感元件结构设计

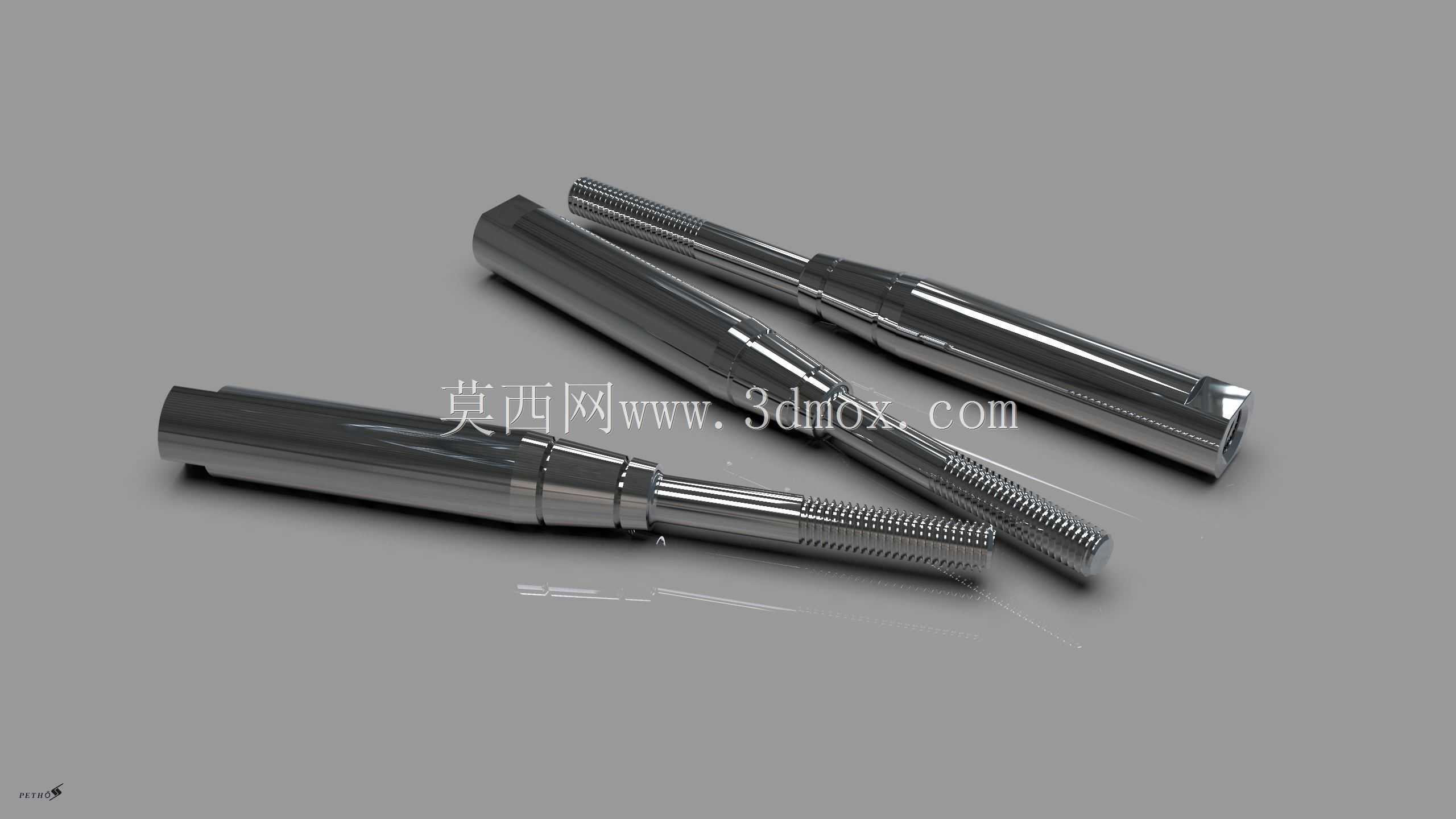

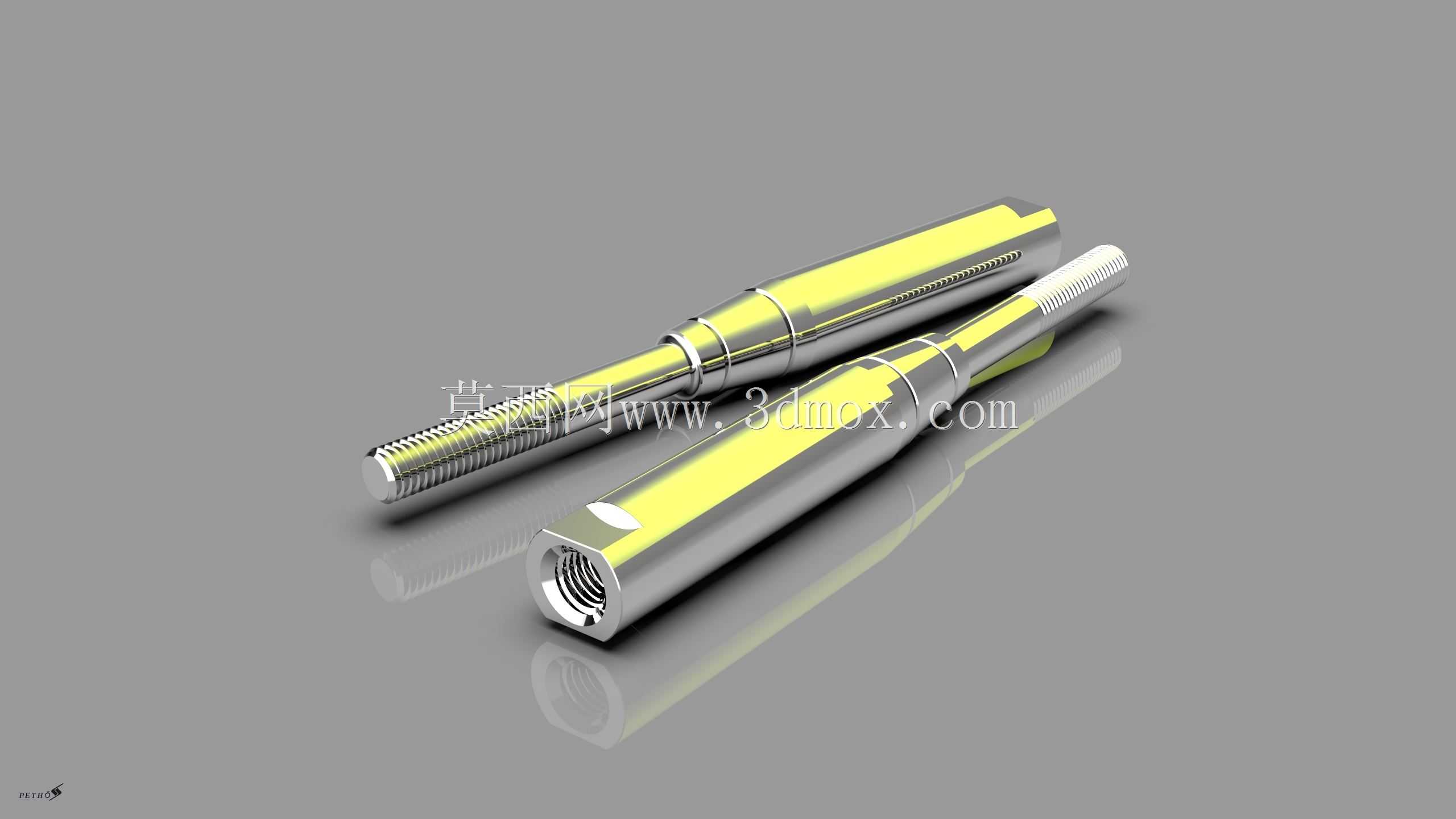

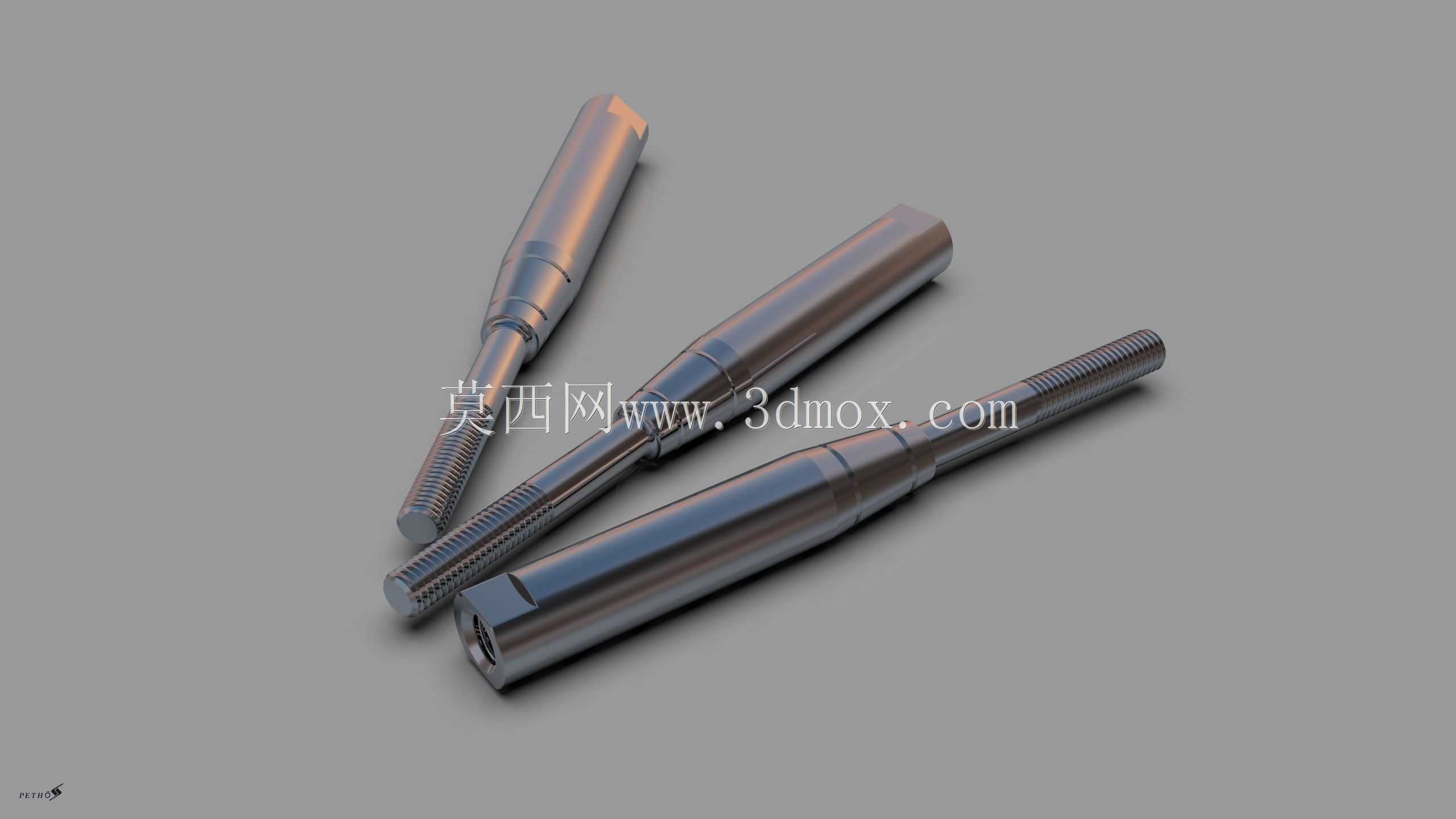

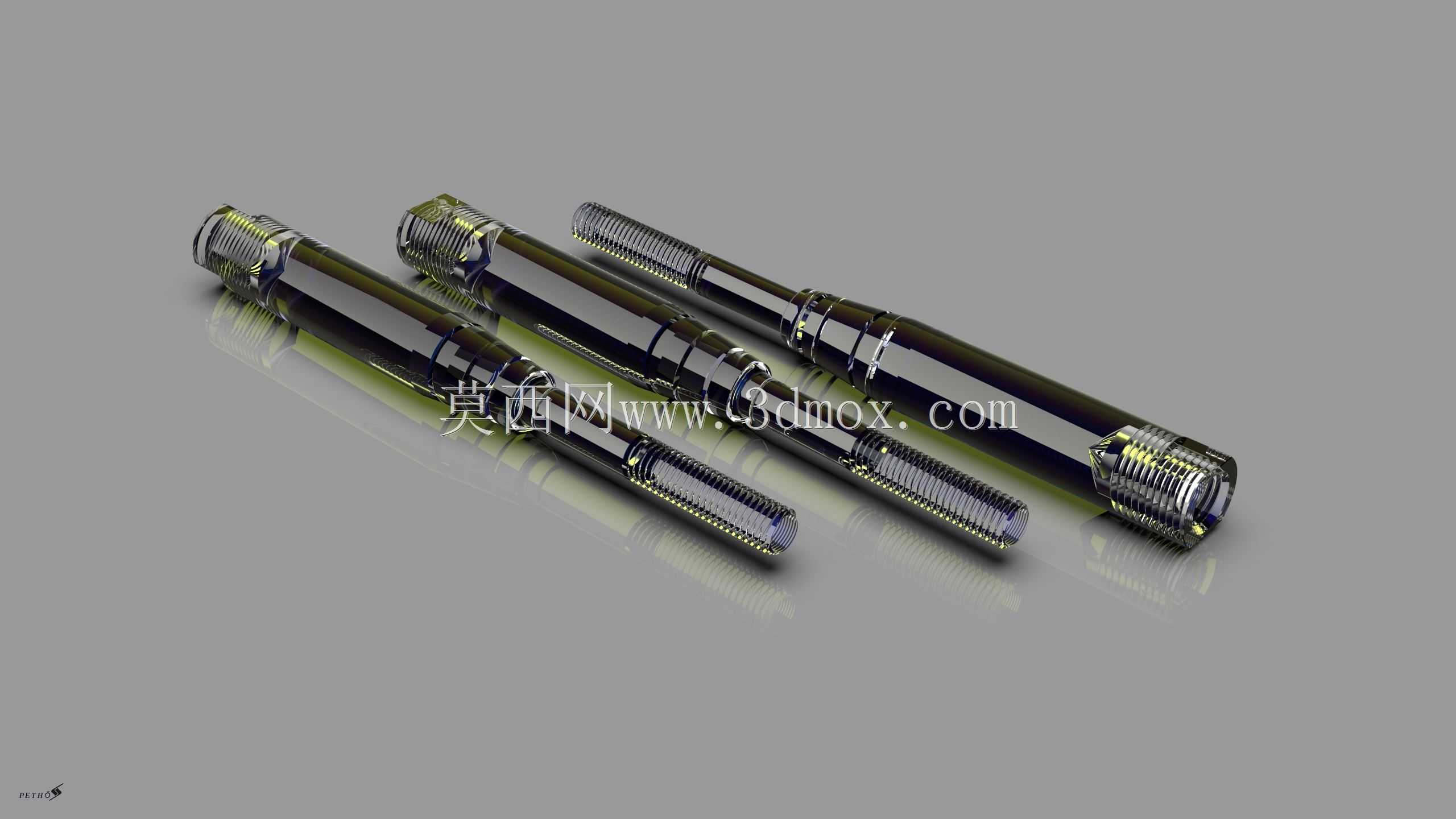

　　这类螺纹式检测传感元件，多应用在工业自动化生产线的工位检测、液压气动系统的介质参数采集、精密机床的运行状态监测场景中，直接拧入设备预设的安装螺纹孔即可完成固定，不需要额外设计复杂的安装支架，能大幅缩减设备装配时的工位调整时间。从结构设计逻辑来看，整体采用阶梯轴式的外形布局，不同轴段承担不同的功能：尾部的外螺纹段是核心安装结构，螺纹公差选用6g级的精密配合公差，能和设备上的内螺纹安装孔形成可靠的密封与固定，避免设备运行过程中的振动导致传感元件松动移位，同时螺纹段的长度经过匹配计算，既能保证足够的啮合牙数来承受运行中的冲击载荷，又不会因为螺纹过长导致拧入后触碰设备内部的其他运动部件。中间的光轴过渡段做了表面镜面抛光处理，

　　一方面是降低流体介质流过时的阻力，避免介质中的杂质在元件表面附着堆积影响检测精度，另一方面光滑的表面也能减少应力集中点，提升元件在交变载荷下的结构疲劳寿命，在液压系统高压脉动的工况下，不会因为应力集中出现壳体断裂的问题。前端的检测端做了收窄设计，直径比中间壳体段小2mm左右，这个尺寸差是为了让检测端面能更贴近被测位置，减少检测信号的传输距离，提升检测响应速度，同时收窄的结构也能在安装时起到导向作用，避免拧入过程中检测端和安装孔内壁发生磕碰损坏敏感元件。从安装边界来看，这类传感元件的最大外轮廓直径不超过12mm，安装时需要在设备壁面预留直径10.5mm的过孔，配套的内螺纹选用M10×1的细牙螺纹，细牙螺纹的自锁性更好，

　　适合在有持续振动的工业场景下使用，拧入时的扭矩控制在8-10N·m即可，扭矩过大会导致壳体变形挤压内部的敏感芯体，造成检测数据漂移，扭矩过小则会出现密封不严、松动脱落的问题。在实际选型适配时，需要注意不同工况下的材质匹配，常规工况下选用304不锈钢壳体即可满足防腐和强度要求，在有腐蚀性介质的化工场景下，需要更换316L不锈钢材质的壳体，避免介质腐蚀导致壳体破损。这类传感元件的内部芯体和壳体之间采用激光焊接的方式进行密封，焊接位置选在壳体的阶梯过渡处，焊接后做氦质谱检漏，保证在10MPa的压力下不会出现泄漏，能满足中高压液压系统的使用要求。设计时还在壳体尾部预留了标准的走线槽位置，配套的信号线缆可以从尾部直接引出，

　　不需要额外设计转接结构，线缆和壳体的连接处采用橡胶密封圈进行径向密封，防护等级可以达到IP67，能在有切削液飞溅、粉尘较多的机加工车间环境下长期稳定工作。从结构建模的角度来说，建模时需要重点保证螺纹段的牙型精度，不能用贴图代替真实的螺纹特征，否则在做装配干涉检查时会出现误判，同时各个阶梯轴段的同轴度公差要控制在0.02mm以内，避免安装后出现偏斜，导致检测端面和被测面不平行，影响检测数据的准确性。另外，壳体表面的粗糙度要求也有区分，螺纹段的粗糙度控制在Ra1.6即可，保证螺纹配合的顺畅性，中间光轴段的粗糙度要达到Ra0.8，减少介质附着和流动阻力，检测端面的粗糙度需要达到Ra0.4，保证和被测介质或者被测部件接触时的信号传递稳定性。这类元件在实际使用中，通常会和设备的PLC控制系统直接连接，检测到的压力、位移或者温度信号直接转化为标准电信号传输给控制系统，实现设备运行状态的实时闭环控制，在自动化装配线、数控加工中心、液压试验台等设备上都有广泛的应用，结构设计的合理性直接决定了整个检测系统的稳定性和数据准确性。
