金属对开式环形精密传感组件结构

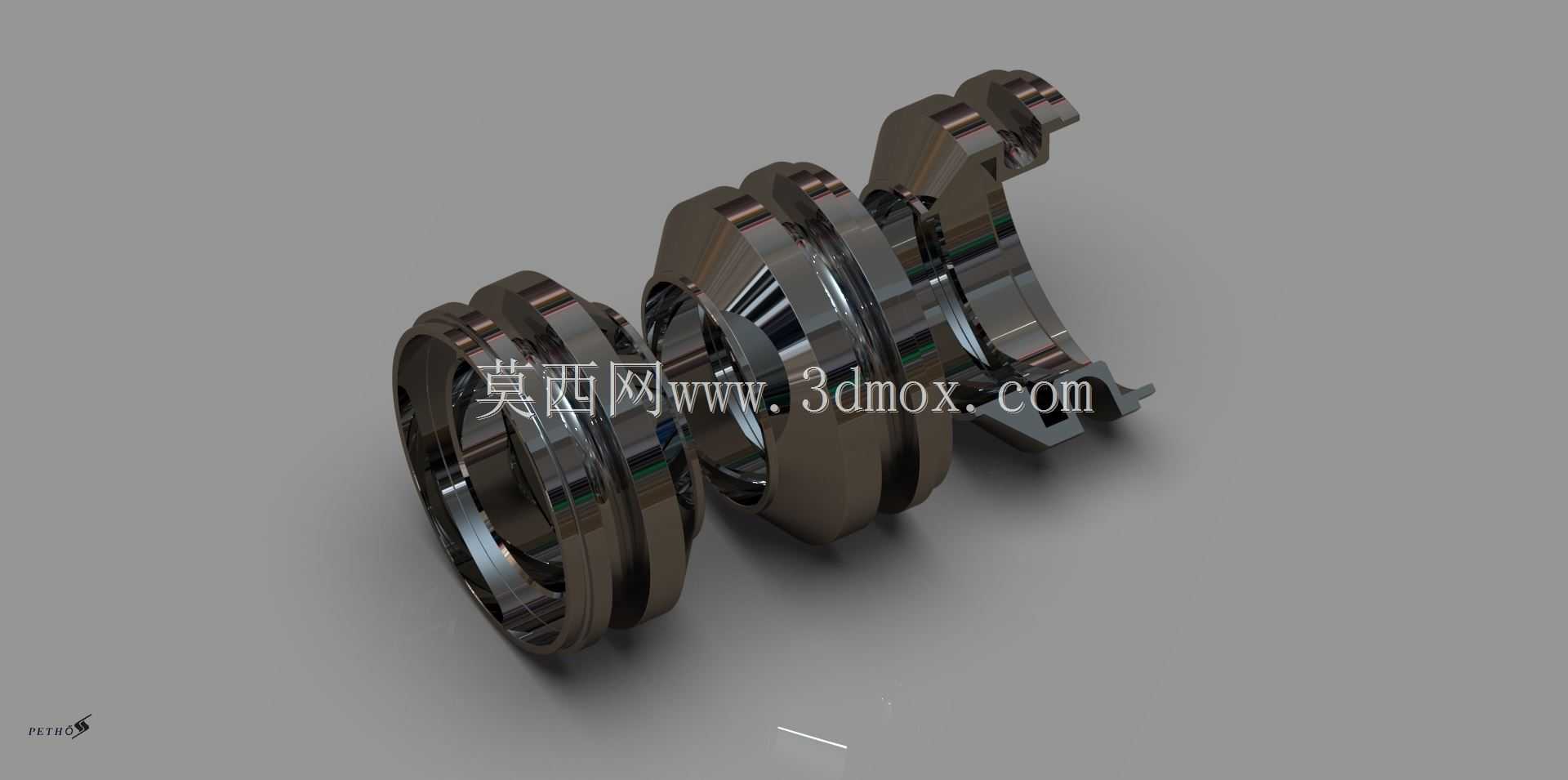

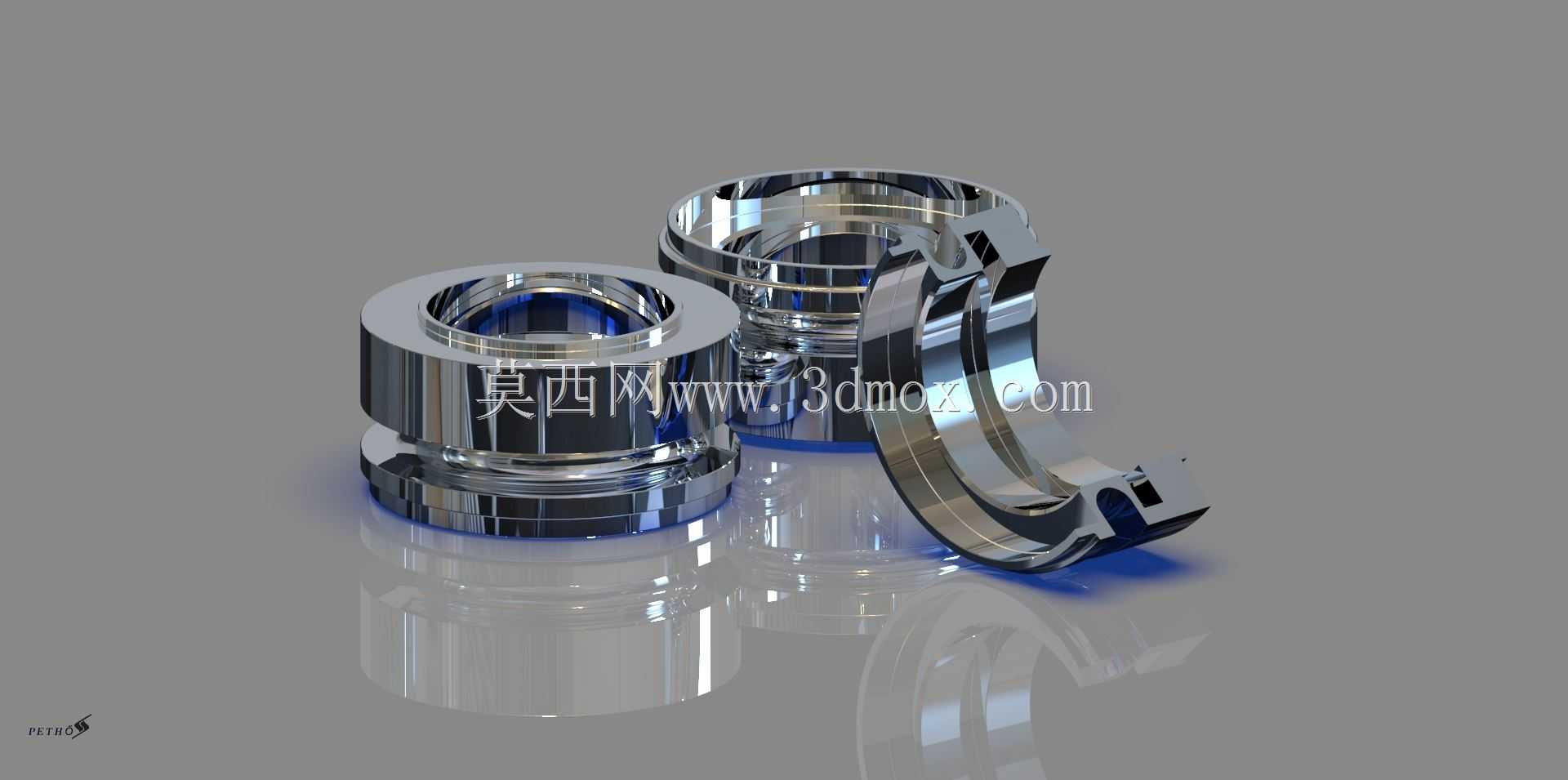

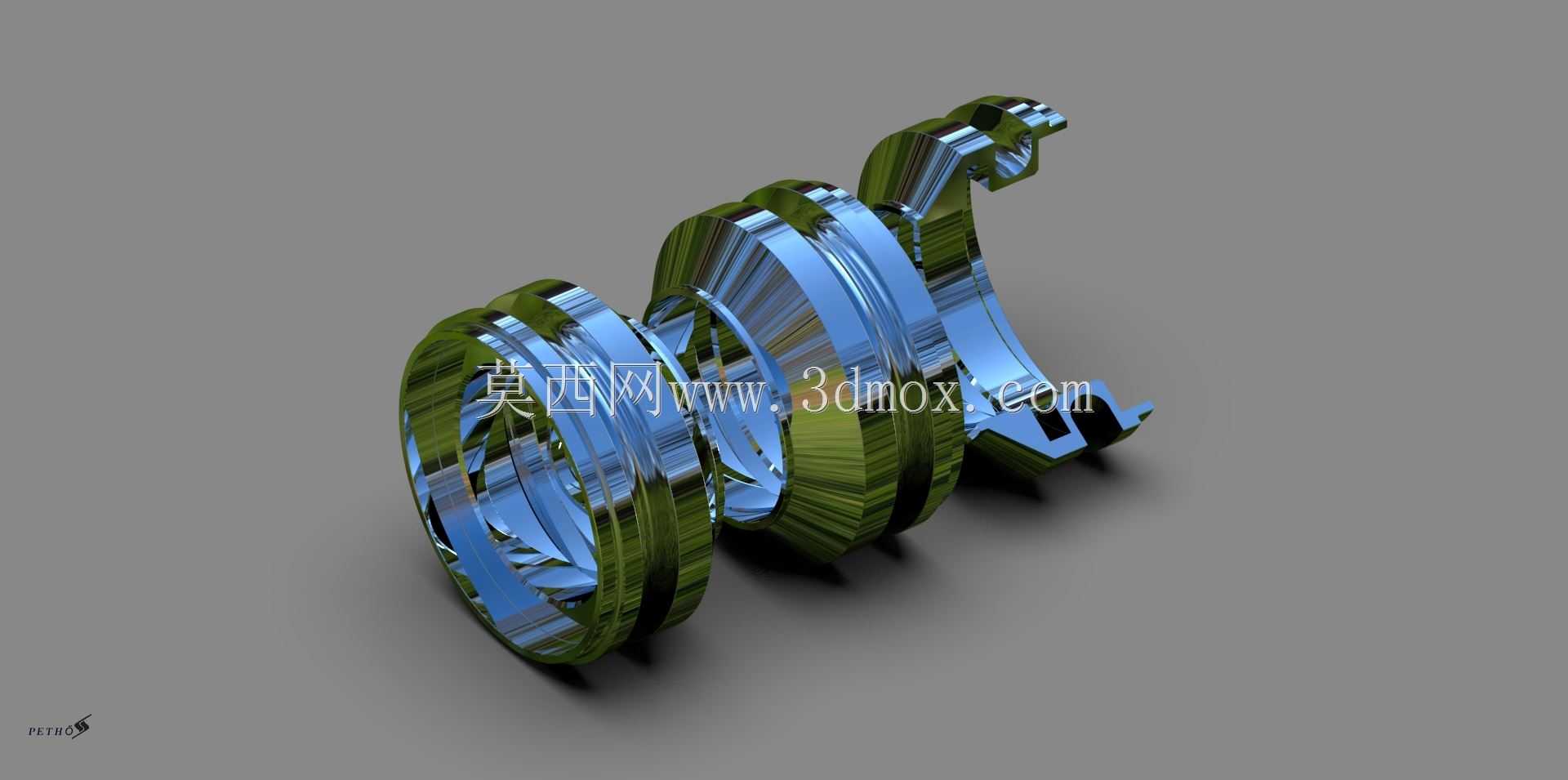

　　这类对开式环形金属构件，多配套在旋转轴系的传感检测场景中，常见于工业传动设备的转速、扭矩、位移监测工位，不需要完全拆解原有轴系就能完成安装，是现场技改、设备运维环节很实用的结构形式。从结构设计逻辑来看，整体采用对称剖分的对开结构，两个半环通过端面的定位止口完成拼合，拼合后形成完整的环形内孔，内孔的尺寸公差需要和被测轴径保持过渡配合，既不能过松导致检测间隙波动影响传感精度，也不能过紧造成安装卡滞、划伤轴表面。构件的外圈做了阶梯式的环槽设计，这些环槽一方面是用来嵌装传感检测的敏感元件、信号传输线束，另一方面也能在有限的安装空间里平衡构件的整体重量，减少高速旋转时带来的附加离心载荷。外露的金属表面做了高光洁度处理，不是单纯为了外观效果，

　　而是降低表面粗糙度后，能减少长期运行中粉尘、油污的附着，避免杂物堆积影响构件和检测探头之间的信号传递，同时也能提升金属表面的抗锈蚀能力，适配车间多油污、多粉尘的复杂工况。从安装边界来看，这类构件的轴向宽度控制得比较紧凑，不需要在原有轴系上预留过大的安装空间，对开结构的连接部位做了内嵌式的卡扣与定位槽设计，拼合后两个半环的接缝处错位量控制在极小范围内，不会因为轴系旋转产生的离心力出现松脱、错位的问题。在实际应用场景里，这类构件常和非接触式的检测探头配合使用，安装在电机输出轴、减速机输入轴、机床主轴等位置，通过环体上预设的检测标记点，实时反馈轴的转速、角位移、转动相位等参数，给设备的控制系统提供精准的运行数据，避免设备出现过载、失速、

　　相位偏差等故障。设计这类构件的时候，首先要确认被测轴的实际直径公差，根据轴的转动线速度调整构件的壁厚，线速度越高的场景，构件的壁厚要做相应的动态平衡校核，避免高速旋转时产生振动；其次要考虑安装位置的周边空间，外圈的阶梯尺寸不能和周边的轴承端盖、密封件产生干涉，对开连接的锁紧结构要做防松处理，适配设备长期运行带来的振动工况；另外构件的材质选择上，多采用耐磨的金属材质，保证长期和轴配合不会出现过度磨损，同时材质的均匀性要达标，避免因为材质密度不均导致旋转时的动平衡超标，影响检测精度和轴系的运行稳定性。这类结构相比整体式的环形传感配件，最大的优势就是安装维护便捷，不需要拆解轴端的联轴器、轴承等部件，就能完成构件的更换与调试，

　　大幅降低了设备运维的停机时间，尤其适合那些已经投用、不方便大规模拆解的生产设备改造场景。在细节处理上，构件的棱边都做了小圆角过渡，避免安装时划伤操作人员，也减少应力集中带来的构件开裂风险，内孔表面的粗糙度要控制在合理范围，既能保证和轴的贴合精度，也不会因为表面过于光滑导致锁紧后出现相对滑动。
