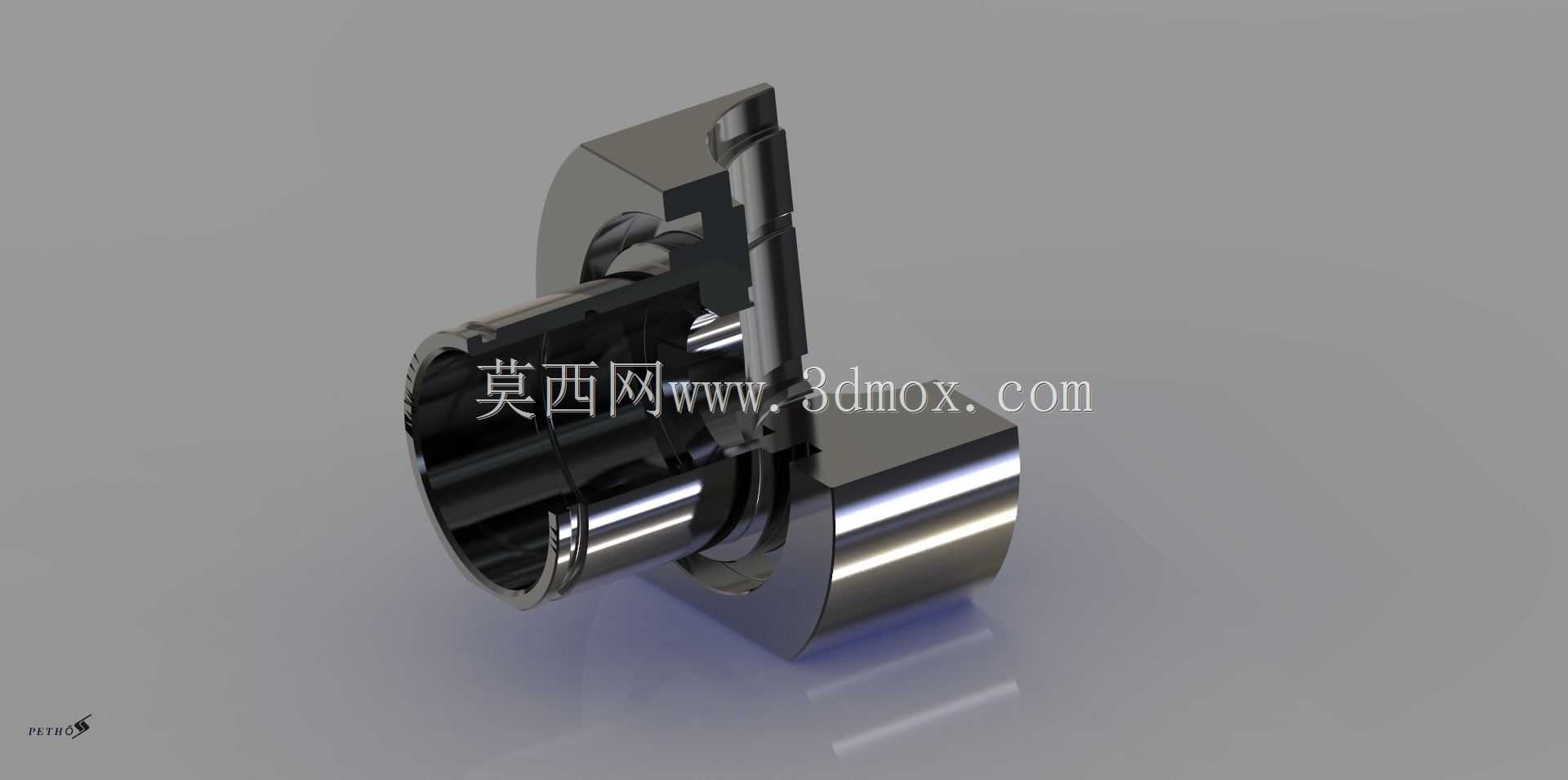

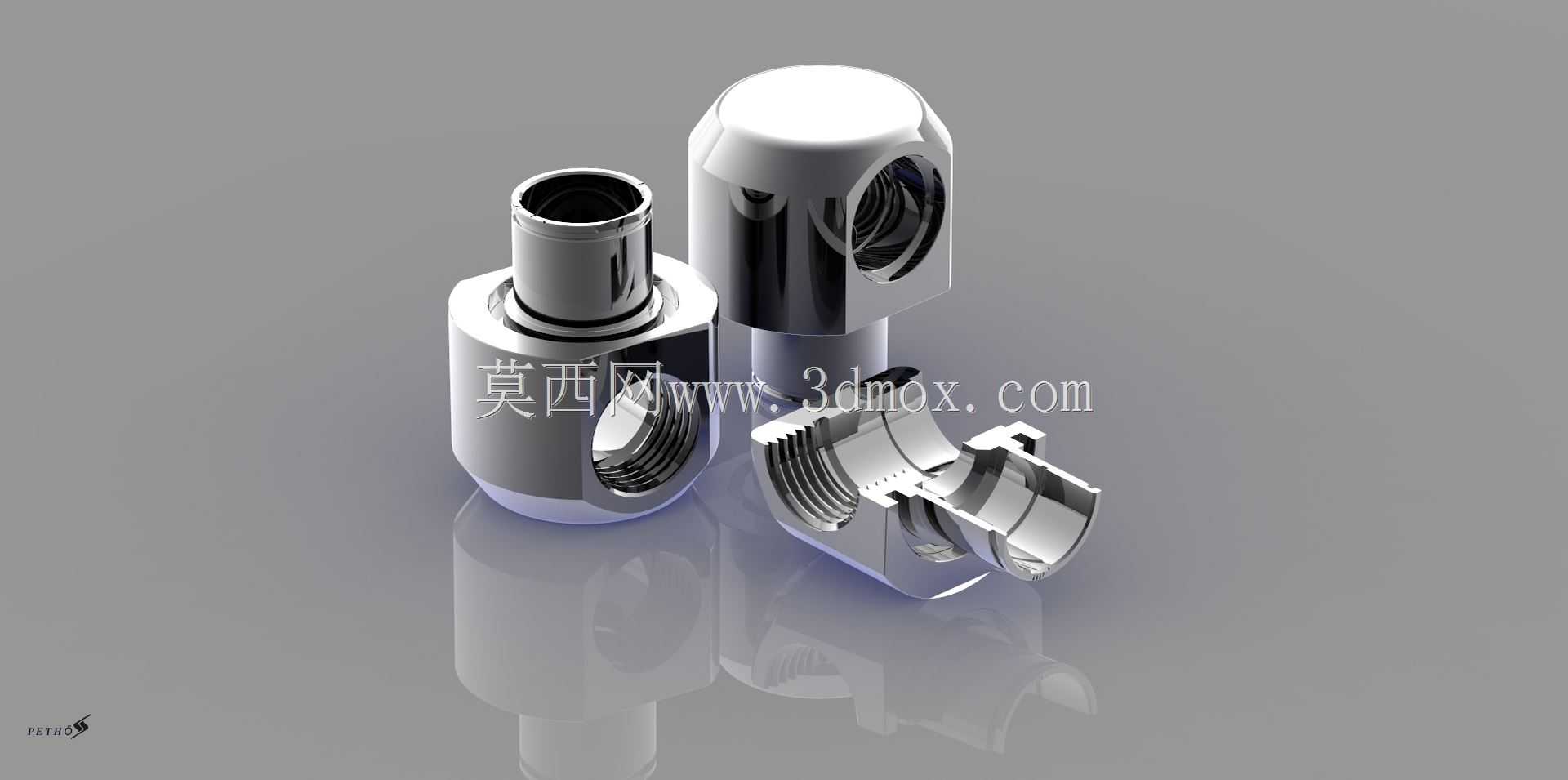

铰接式液压管路连接接头三维结构

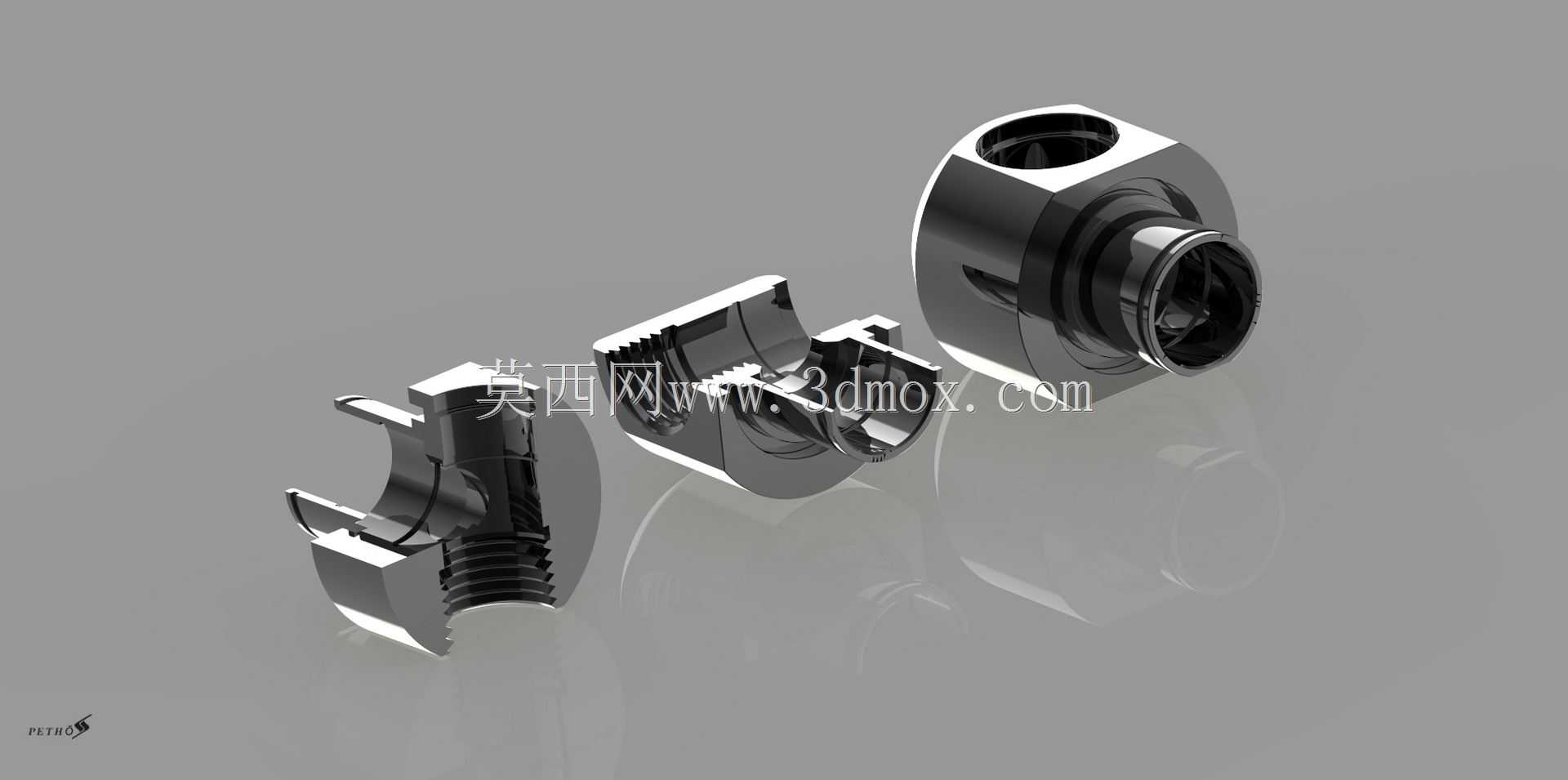

　　这类铰接式管接头多用于液压系统中存在相对摆动的管路连接场景，比如工程机械动臂与车架间的油路布设、自动化设备摆动执行机构的流体管路对接，能够在连接硬管或软管的同时，允许连接端存在一定角度的偏转，补偿管路安装时的位置误差，抵消设备运行过程中振动带来的管路拉扯应力，避免接头处因反复形变出现密封失效、管路断裂的问题。从结构来看，接头分为球头铰接体、锁紧螺母、连接芯体三个核心部分，球头端的球面加工精度直接决定铰接摆动时的密封可靠性，设计时球面粗糙度需要控制在Ra0.8以下，和配套的凹面接头座配合时，能够在摆动角度±15°的范围内保持线接触密封，不需要额外加装密封垫就能承受中高压油路的工作压力。连接芯体的外螺纹端用于和阀体、

　　油缸等部件的油口对接，芯体内部的通径需要和匹配的管路通径保持一致，避免通径突变造成油路节流、压力损失过大的问题，芯体上的环形槽用于安装O型密封圈，装配后密封圈被压紧在接头与安装面之间，实现端面静密封，防止液压油从安装结合面渗漏。设计过程中首先要确定适配的管路通径，根据系统工作压力选择对应的接头壁厚，公称压力16MPa的工况下，接头主体采用35号钢调质处理即可满足强度要求，若用于25MPa以上的高压系统，则需要更换为45号钢或者不锈钢材质，表面做镀锌钝化处理提升防锈能力。安装边界方面，铰接球头的外径需要比安装座的凹面直径小0.2-0.3mm，预留足够的摆动间隙，接头锁紧后的整体高度需要控制在安装空间允许的范围内，

　　避免和周边的结构件发生运动干涉，铰接端的内螺纹规格要和对接管路的接头螺纹完全匹配，螺纹精度采用6H级，保证螺纹连接的同轴度，避免装配后出现别劲的问题。实际选型时需要注意，这类接头允许的摆动是小角度的往复偏转，不能用于持续旋转的管路连接，若需要360°旋转的管路对接，则要更换为旋转接头结构。接头的流道设计要尽量做平滑过渡，减少流道内的直角转折，降低液压油流经时的紊流产生，减少系统的发热和压力损耗。在三维建模过程中，需要重点还原球面的轮廓度、螺纹的牙型细节、密封槽的尺寸公差，装配时要模拟接头的最大摆动角度，检查周边是否存在干涉，同时要核算接头的最小通径是否满足系统流量要求，避免通径过小造成供油不足，影响执行机构的动作响应速度。

　　这类接头在日常维护时，只需要定期检查端面密封圈和球面配合面的磨损情况，若出现渗漏可直接更换密封圈或者对接头球面进行研磨修复，不需要整体更换接头，能够降低设备的维护成本。在液压站布设、工程机械油路改造、非标液压设备设计时，这类铰接接头是常用的管路连接件，能够解决管路走向存在角度偏差、连接部位存在小幅摆动的连接难题，相比普通的直通过接头，其适配性更强，能够大幅降低管路布设的难度，减少管路弯折造成的应力集中，提升整个液压管路系统的运行可靠性。建模时还要注意标注清楚各个配合面的公差要求，比如球头的球面度、密封槽的深度和宽度公差、螺纹的同轴度公差，这些参数直接影响接头最终的使用性能，不能只做外形建模而忽略关键配合尺寸的公差设定，否则加工出来的接头很容易出现密封失效、装配困难的问题。
