不锈钢穿线锁紧金属电缆接头结构

　　这类金属锁紧接头在工业现场的应用覆盖极广，从传感器布线、控制柜进出线、气动液压阀组走线到户外设备的线缆固定，都能见到同结构产品的身影。实际工况中，线缆穿过设备壳体的开孔位置，往往是防护等级的薄弱点——粉尘侵入、液体溅入、线缆受拉扯移位导致接线端子松脱，都是现场运维中高频出现的故障点，这类接头的核心作用，就是在穿线位置同时实现线缆固定、壳体密封、应力释放三重功能。

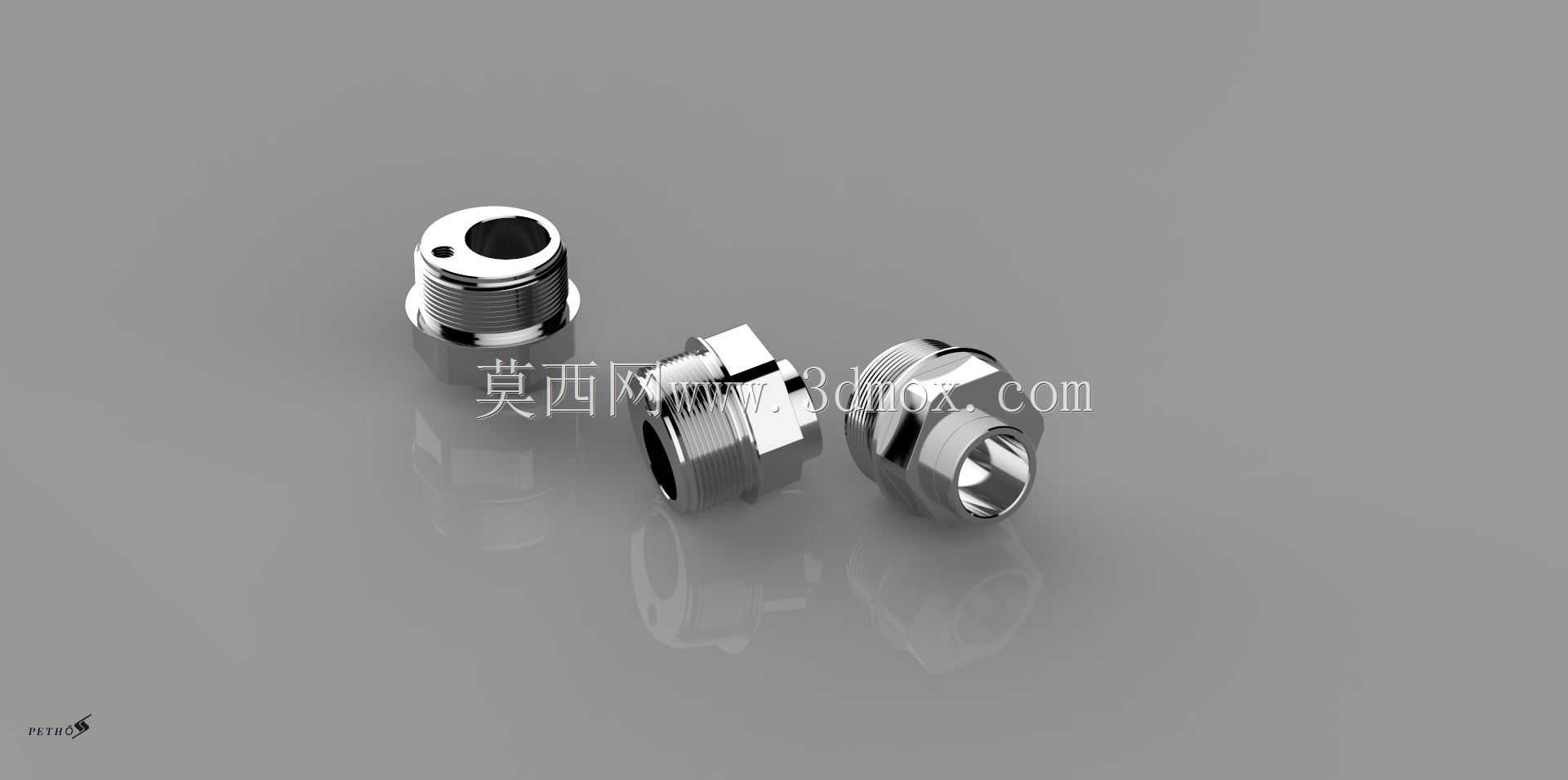

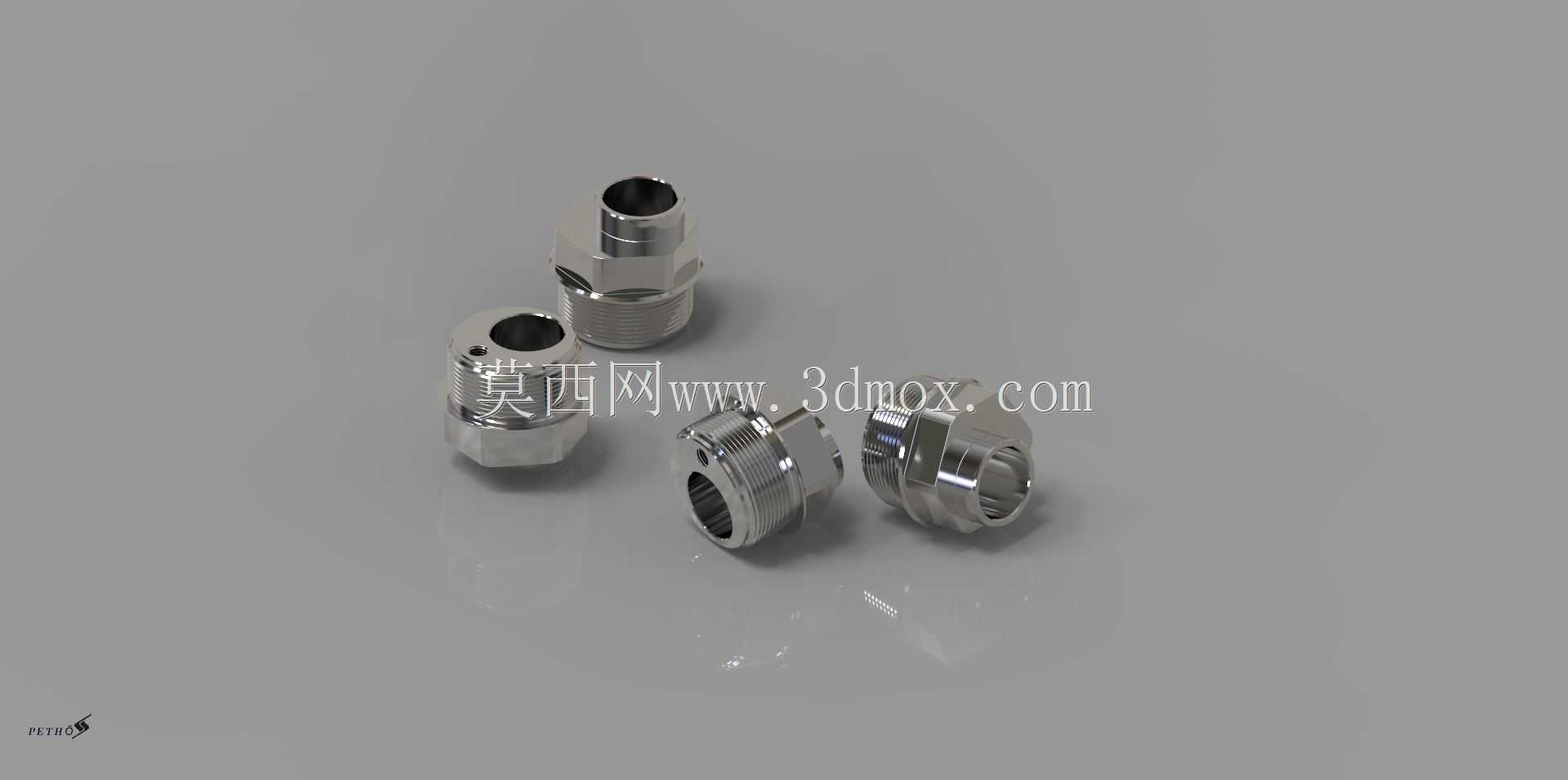

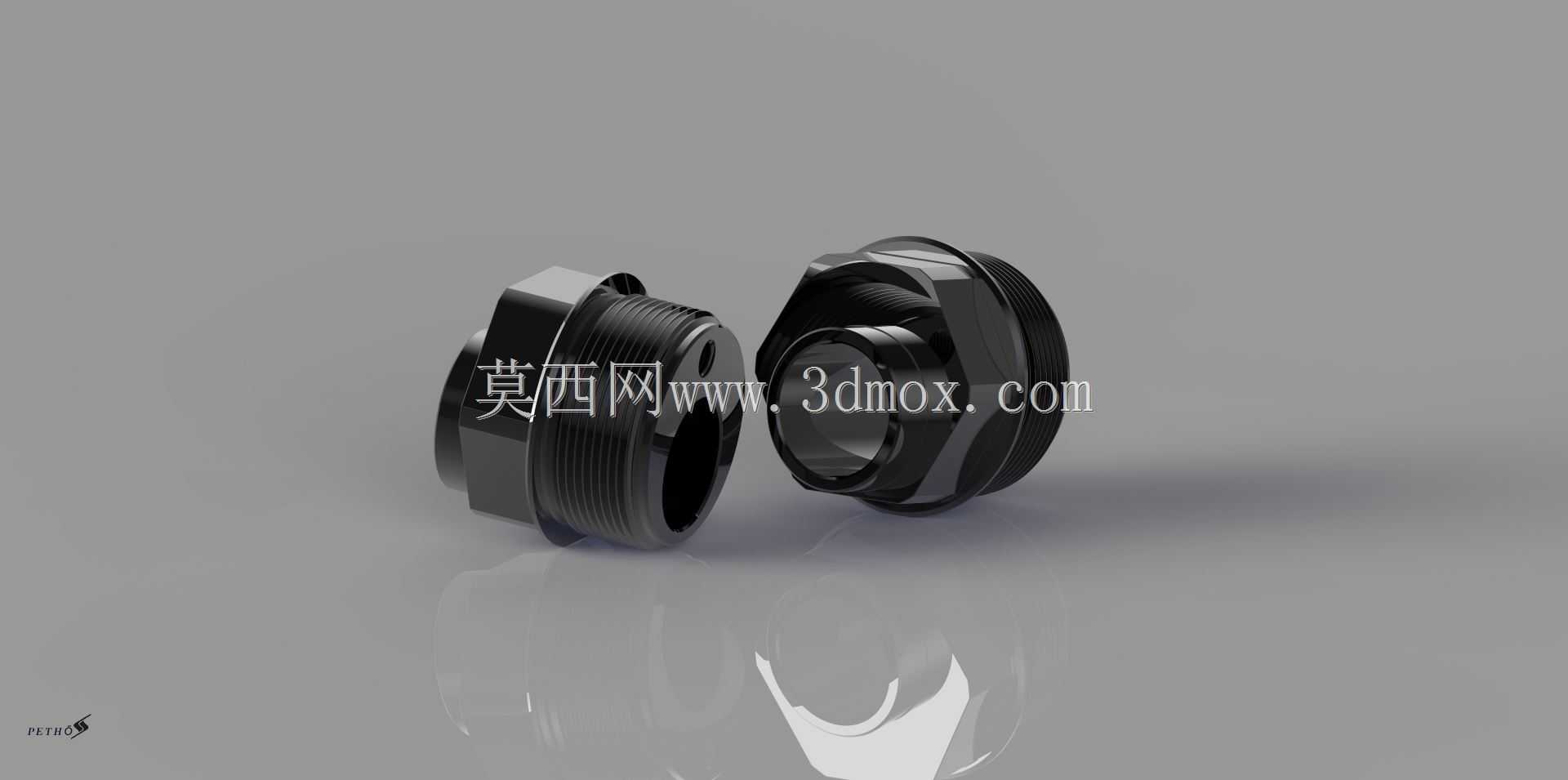

　　从结构设计逻辑来看，该类接头采用分体式组合结构，主体部分带外螺纹用于穿过设备安装板，配合锁紧螺母从板背拧紧实现接头本体与设备壳体的刚性固定；主体内部预留密封件安装腔，装入适配线缆外径的橡胶密封圈后，旋入前端的锁紧压帽，压帽的内锥面会挤压密封圈径向收缩，均匀包裹住穿过的线缆外护套，既可以阻断粉尘、水汽沿线缆外护套与接头内壁的间隙进入设备内部，也能通过密封圈的抱紧力抵消线缆受到的轴向拉扯力，避免线缆受力传导到内部接线端。本次建模的接头采用全不锈钢材质，相比常见的铜镀镍接头，更适配有腐蚀性介质的工况，比如化工车间的户外传感器安装、食品加工设备的清洗区域布线、沿海户外设备的走线位置，不锈钢材质的抗腐蚀能力可以大幅延长接头的服役周期，避免长期使用后接头锈蚀导致拆卸困难、密封失效。

　　设计过程中首先要明确安装边界条件，接头主体的外螺纹规格需要匹配设备壳体的常规开孔尺寸，常见的开孔直径对应M12、M16、M20等标准螺纹规格，建模时需要严格控制螺纹的大径、小径尺寸，保证与标准锁紧螺母的配合公差，避免现场安装时出现螺纹滑牙、锁紧后松动的问题。接头的整体长度需要兼顾安装板厚度与内部密封件的压缩行程，安装板适配厚度通常覆盖1mm到6mm的常规钣金、塑料壳体厚度，压帽的旋合行程需要预留足够的压缩量，保证密封圈在适配不同线径的线缆时，都能达到足够的压缩率实现密封——通常橡胶密封圈的径向压缩率控制在20%到30%区间，压缩量不足会导致密封失效、抱紧力不够，压缩量过大则会导致压帽旋紧力矩过大，甚至夹伤线缆外护套，长期使用后线缆护套开裂引发绝缘故障。

　　外形细节上，接头的压帽与主体尾部都设计了对称的六角拧动面，方便现场使用扳手进行拧紧操作，建模时需要保证六角面的对边尺寸符合标准紧固件的扳手空间要求，避免相邻接头安装间距过小时扳手无法卡入。接头的内孔直径需要覆盖对应规格的线缆外径范围，比如M20规格的接头通常适配6mm到12mm外径的线缆，内孔边缘需要做倒圆角处理，避免穿线时尖锐的金属边缘割伤线缆外护套。在传感器安装场景中，这类接头还需要考虑电磁兼容的需求，部分同类型产品会在内部增加金属屏蔽环，旋紧压帽时屏蔽环同时接触线缆的屏蔽层与接头本体，将线缆的屏蔽层可靠接地，减少外界电磁干扰对传感器信号的影响，本次建模的结构虽然未体现屏蔽环结构，但预留了对应的内部安装空间，可以根据实际工况需求选配对应配件。

　　实际选型使用时，除了匹配螺纹规格与线缆外径，还需要根据现场的防护等级要求选择对应的密封圈材质，常规丁腈橡胶密封圈可以满足IP65的防护需求，耐高温工况则需要更换氟橡胶密封圈，耐候要求高的户外场景可以选择硅橡胶材质。安装时需要注意，接头与设备壳体之间需要加装平垫片与密封垫片，避免接头螺纹与壳体开孔之间的间隙出现渗漏，拧紧压帽时的力矩需要控制在合理范围，不锈钢材质的螺纹如果拧紧力矩过大，容易出现螺纹咬合咬死的问题，导致后续无法拆卸，通常M20规格的不锈钢接头推荐拧紧力矩在8N·m到12N·m区间，既可以保证密封效果，也能避免螺纹损坏。这类接头的三维建模过程中，需要重点关注各配合零件的同轴度，主体、密封圈、压帽的内孔需要保持同轴，否则穿线时会出现线缆偏磨，锁紧后密封圈的压缩量不均匀，局部密封失效；同时螺纹部分的建模需要符合标准螺纹的牙型参数，避免3D打印或机加工试制时出现配合问题，所有棱角位置都做了R0.3到R0.5的倒钝处理，符合五金加工件的常规工艺要求，避免加工与安装过程中出现锐边割手的问题。
