外螺纹连接式弹簧缓冲传感组件结构

　　在工业自动化检测、流体管路压力监测、小型机电设备行程反馈这类场景里，这类带弹簧缓冲结构的外螺纹式传感组件是很常见的适配部件，很多现场做设备改造、非标机构设计的工程师都接触过类似结构，它的核心作用是在检测端接触被测物件、或者承受介质瞬时压力冲击的时候，靠内置的弹簧结构抵消硬接触带来的冲击力，避免传感核心元件因为刚性碰撞出现形变、检测精度偏移甚至直接损坏的问题。

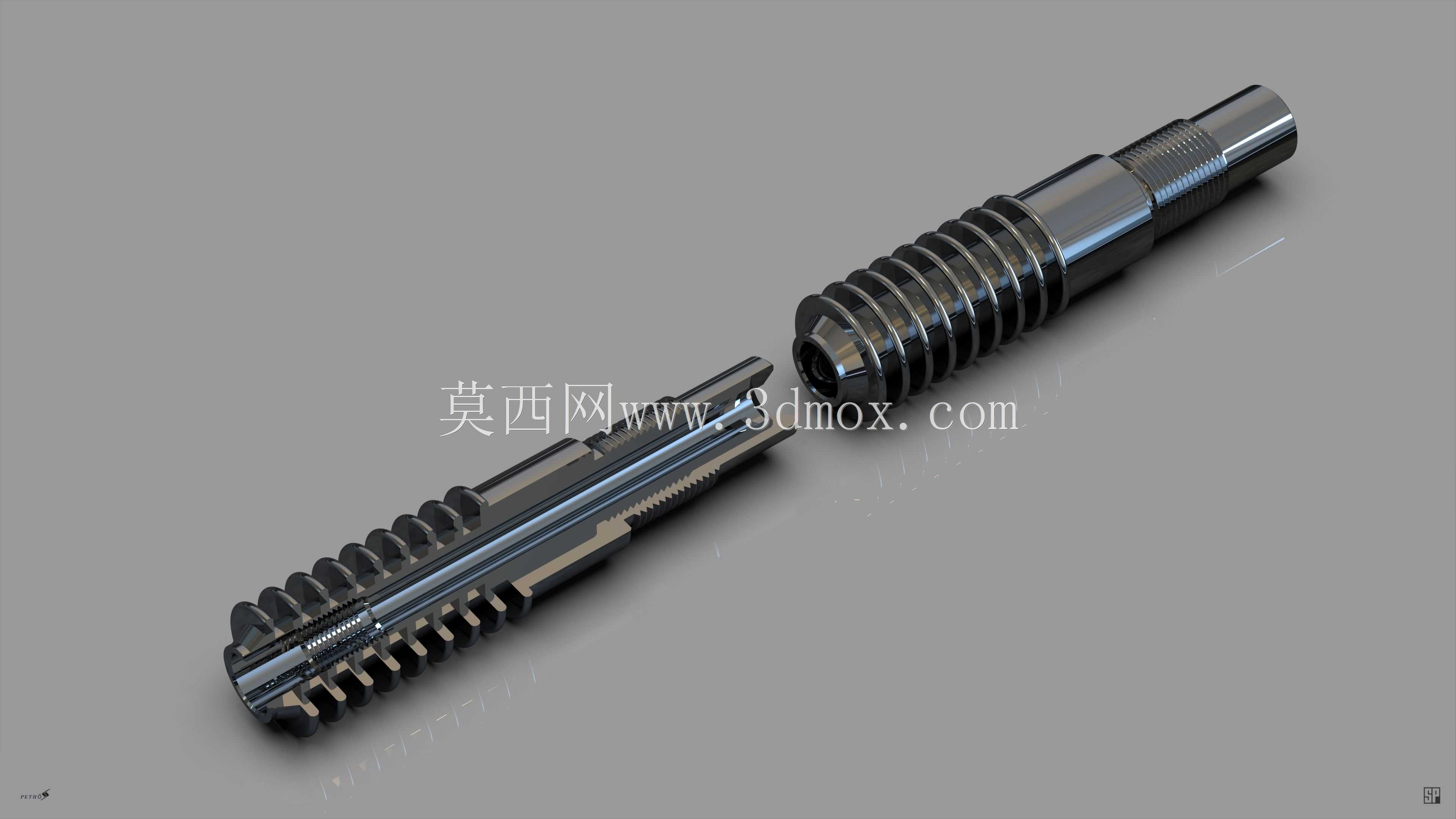

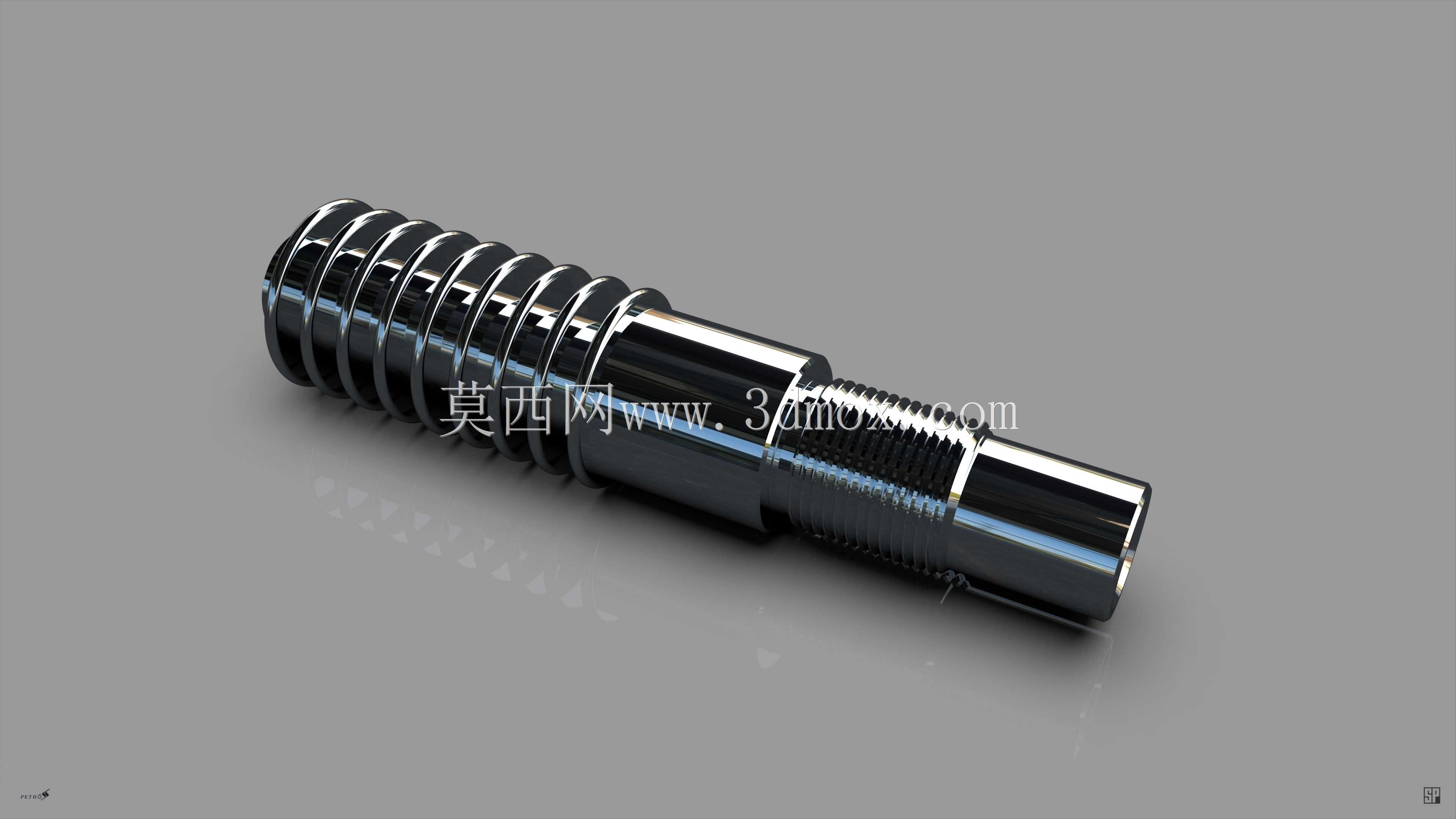

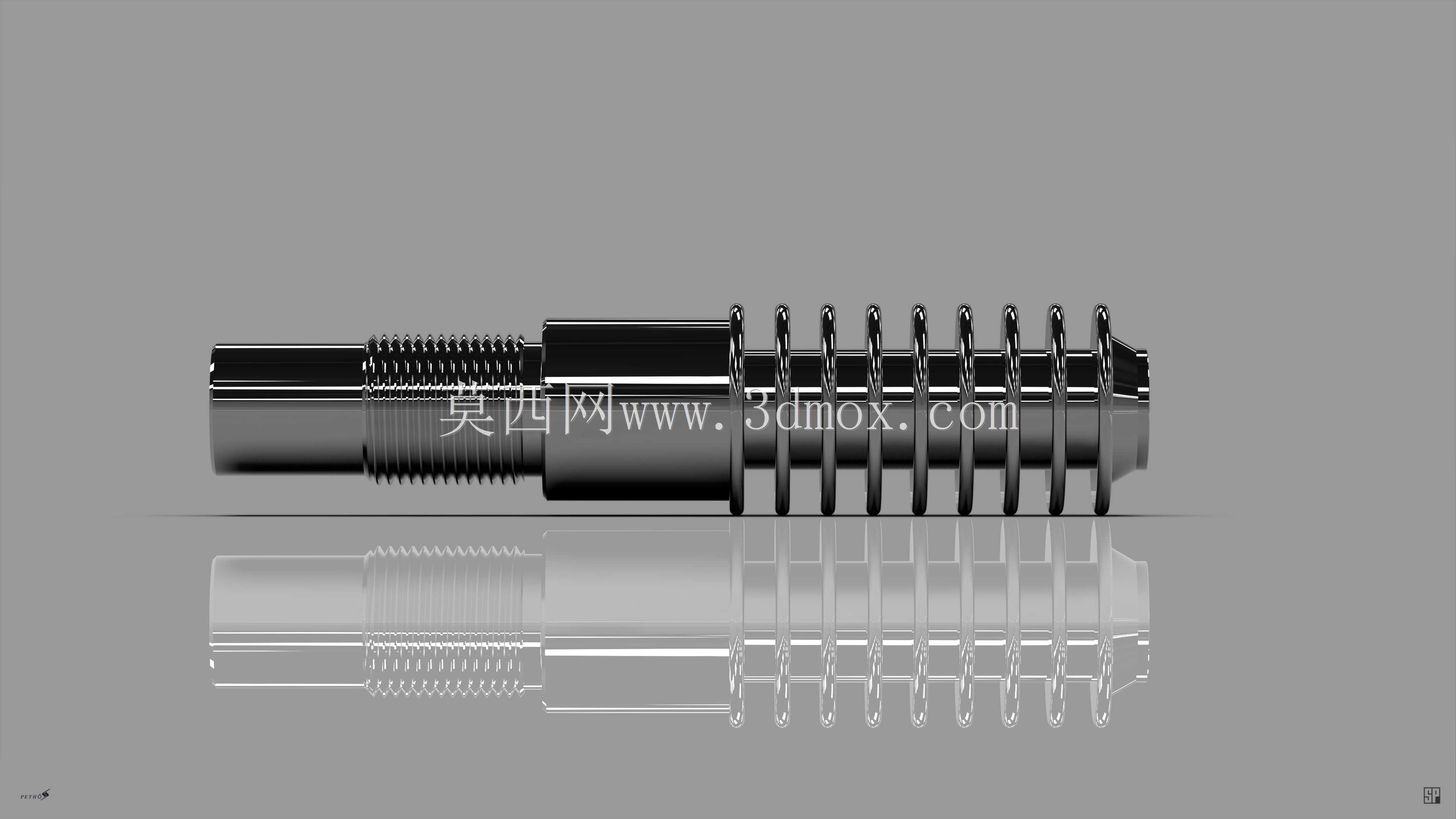

　　从结构设计逻辑来看，这个组件采用了外螺纹作为主安装接口，这种设计的好处是适配性极强，不管是在设备的金属安装板上攻对应规格的内螺纹，还是配合锁紧螺母在薄壁安装位上固定，都能快速完成装配，不需要额外设计复杂的安装支座，能大幅压缩现场安装的工时。组件主体采用阶梯轴式的外形结构，靠近检测端的位置做了缩径处理，给弹簧的伸缩预留了足够的活动空间，弹簧的两端分别抵靠在主体的轴肩和前端的检测触头上，既保证了触头在不受力的时候能保持在伸出的初始位置，也能在受力压缩的时候沿着轴向平稳滑动，不会出现径向偏摆卡滞的问题。

　　做这类结构的三维建模的时候，首先要确认的是安装边界尺寸：外螺纹的公称直径和有效旋合长度直接决定了它能适配的安装板厚度范围，建模时要严格按照螺纹标准绘制牙型，或者在工程图里标注清楚螺纹规格，避免加工出来的零件和现场安装位不匹配。弹簧的参数选择是这类组件设计的核心，弹簧的线径、中径、有效圈数要匹配实际使用场景的受力范围，既要保证触头接触被测物的时候有足够的预紧力，不会因为设备运行的振动出现误触发，也要保证冲击力超过阈值的时候弹簧能顺利压缩，起到缓冲保护的作用；建模的时候要注意弹簧在自由状态和完全压缩状态下的长度差，预留足够的压缩行程，避免弹簧压并的时候触头还没触发行程，或者弹簧被压并后冲击力直接传递到传感核心。

　　主体部分的结构设计上，中间的光轴段要和前端触头的内孔做间隙配合，配合公差选H7/g6就足够满足滑动需求，表面粗糙度要控制在Ra1.6以下，减少滑动过程中的摩擦阻力，也能避免长期使用后出现磨损卡顿。后端的结构是用来容纳传感核心元件和走线的，建模的时候要预留好内部的走线空间，同时在尾端设计走线出口或者接插件安装位，避免装配的时候线路被挤压破损。整个组件的外露金属部分都做了光亮的金属表面处理，一方面是提升防锈能力，在有少量油污、水汽的工业现场也能长期使用不生锈，另一方面光滑的表面也不容易积攒灰尘、加工碎屑，日常维护的时候只需要简单擦拭就能保持清洁。

　　从实际使用的场景来看，这类组件常被用在自动化生产线的工件到位检测、工装夹具的夹紧确认位置、小型液压气动回路的压力触发反馈这些位置，相比不带缓冲的刚性传感元件，它能适应被测物件位置存在少量偏差、或者输送过程中有轻微冲击的工况，不会因为偶尔的硬碰撞就损坏元件，能有效降低设备的维护频率和备件更换成本。在做整机结构布局的时候，要注意这类组件安装后前端触头的伸出长度，要保证被测物件到达检测位置的时候，触头的压缩量在弹簧有效行程的中间区间，不要用行程的两端作为检测触发点，这样既能保证检测的精度，也能延长弹簧和整个组件的使用寿命。另外安装的时候要注意保证组件的轴向和被测物件的运动方向平行，避免触头受到侧向的力，时间长了会造成轴段磨损、弹簧偏斜，出现卡滞或者检测不准的问题。

　　建模过程中还要注意各个零件的装配干涉检查，特别是弹簧压缩到最大行程的时候，要确认弹簧的每一圈都不会和主体轴段、前端触头发生剐蹭，触头滑动到极限位置的时候也不会和主体的轴肩发生刚性碰撞，内部的传感元件安装位要预留足够的固定空间，方便后续装配的时候打胶或者用紧定螺钉固定。这类结构虽然看起来不复杂，但是每一个尺寸的公差配合、弹簧参数的选择都会直接影响实际使用的稳定性，很多新手工程师在设计这类组件的时候容易忽略弹簧行程和安装位的匹配，最后装到设备上要么触头碰不到被测物检测不到信号，要么压缩量太大把传感元件顶坏，都是前期尺寸校核不到位导致的。
