工业检测用筒式传感安装基座结构

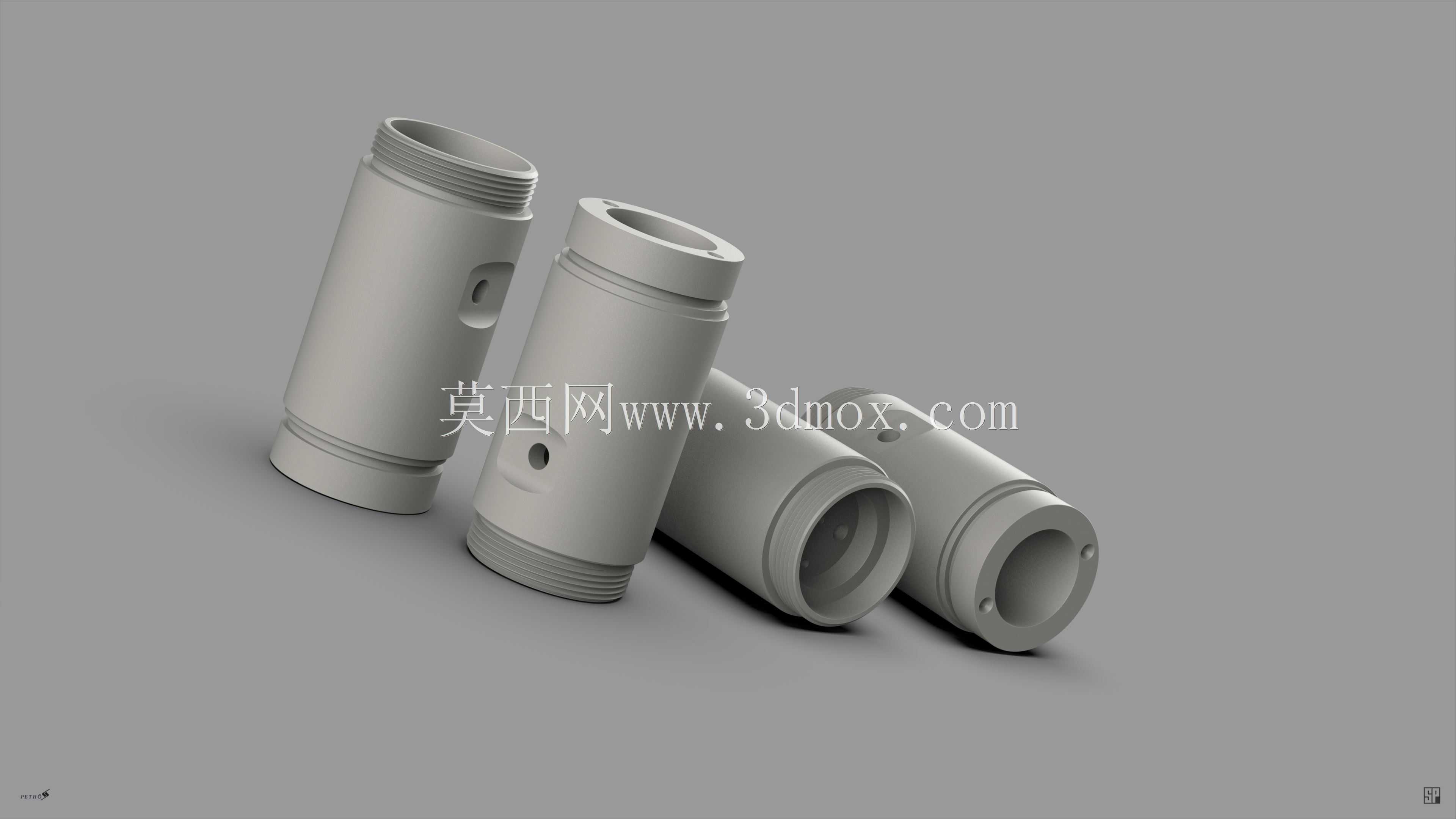

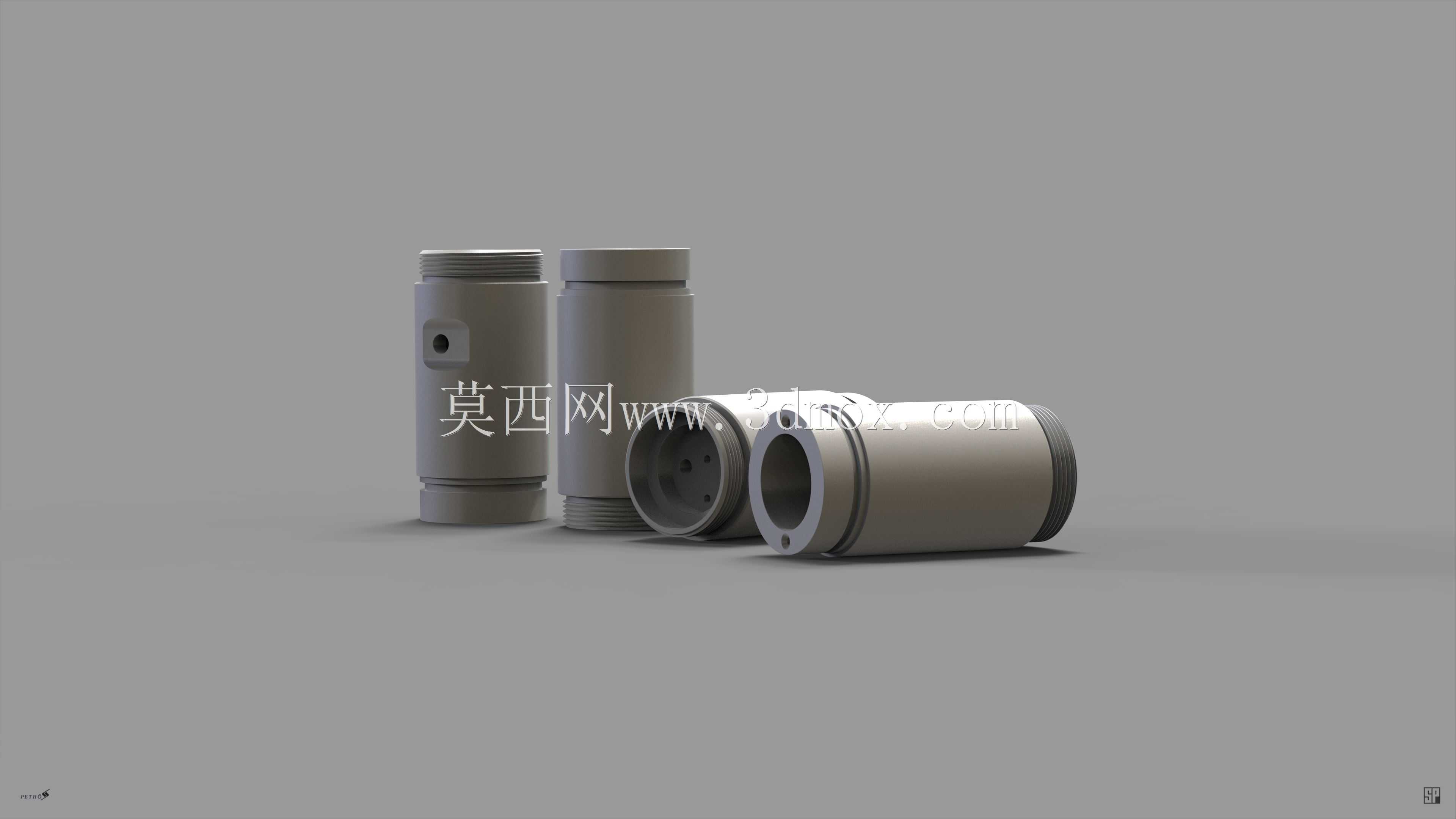

　　这类筒式传感安装基座，主要应用在工业流体管路、气动液压回路的参数检测场景中，作为传感核心元件的承载保护壳体，直接对接被测介质管路，为内部传感芯体提供密封、定位、抗干扰的安装空间。从结构设计来看，整体采用等径圆柱主体搭配两端外螺纹的连接形式，主体侧壁预留的径向通孔，是用于传感探头的介质导通或者走线引出，两端的外螺纹规格统一，适配工业常规的管路内螺纹接口，不需要额外加工转接件就能直接拧入待测管路的预留安装位，大幅降低现场安装的适配成本。设计过程中优先考虑了介质接触的兼容性，主体壁厚经过受力校核，能够承受常规工业管路1.6MPa级别的工作压力，内壁做了光滑过渡处理，避免介质残留堆积影响检测精度，

　　同时筒体内腔的台阶结构是用于卡装传感芯体的定位环，不需要额外打胶或者紧固件就能实现芯体的轴向定位，装配时只需要将芯体顺着内腔推入到台阶位置，再压入端盖密封即可，装配工序简单，适合批量组装生产。外形尺寸上，主体外径控制在常规管路接头的通用尺寸范围内，安装时不需要在设备面板或者管路上扩开过大的安装孔，两端螺纹的有效啮合长度经过计算，保证拧入后有足够的密封咬合长度，不会因为管路振动出现松脱泄漏，侧壁的径向孔位置避开了两端螺纹的受力区域，不会因为开孔降低螺纹连接段的结构强度，孔口做了倒角处理，方便探头或者线缆穿入时不会刮伤外层护套。实际使用场景中，这类基座可以适配压力、温度、流量类的传感芯体，根据不同的检测需求更换内部芯体即可，

　　基座本身可以通用，减少了不同检测场景下的壳体开模成本。在气动设备的气路检测中，这类基座直接接入气路支管，内部装压力传感芯体就能实时监测管路气压；在液压系统的回油管路中，更换耐油密封件后装温度传感芯体，就能监测液压油的工作温度；在小型水处理设备的管路中，装流量检测芯体就能实时统计管路水流量。设计时还考虑了现场安装的操作空间，主体外圆柱面做了细微的滚花处理？不对，看模型外观是光滑圆柱面，实际是预留了扳手卡位的平面？哦不对，模型上的侧壁孔旁边的平面，是用于安装时扳手卡持的位置，避免拧入螺纹时整个筒体转动打滑，不需要额外加工大的扳手位，尽量缩小整体径向尺寸，适合在密集排布的管路群中安装，不会和相邻的管路接头产生空间干涉。

　　内腔的密封槽设计在两端端口位置，适配标准O型密封圈，装配后密封等级可以达到IP65以上，能够在有喷淋、粉尘的工业车间环境中长期使用，不会因为外界杂质进入内腔影响传感元件的检测精度。另外筒体的材质选型适配常规工业环境，采用金属材质加工时可以做表面钝化处理，具备基础的防锈抗腐蚀能力，在弱腐蚀介质的管路中也能稳定使用，不需要额外做表面喷涂处理，降低加工成本。从安装边界来看，整个基座安装后突出管路外壁的长度较短，不会因为突出长度过长被现场的其他构件磕碰，径向尺寸和同规格的管路接头一致，排布时可以和普通管路接头保持相同的安装间距，不需要特意预留额外的安装空间，在紧凑设计的设备内部也能顺利布置。结构上没有复杂的异形曲面，采用常规的车削加工就能完成主体成型，侧壁的径向孔采用常规钻削加工即可，加工工序少，加工精度容易保证，批量生产时的良率高，适合作为通用传感配件大规模应用在各类工业检测点位上。
