长条形槽型光电传感单元结构设计

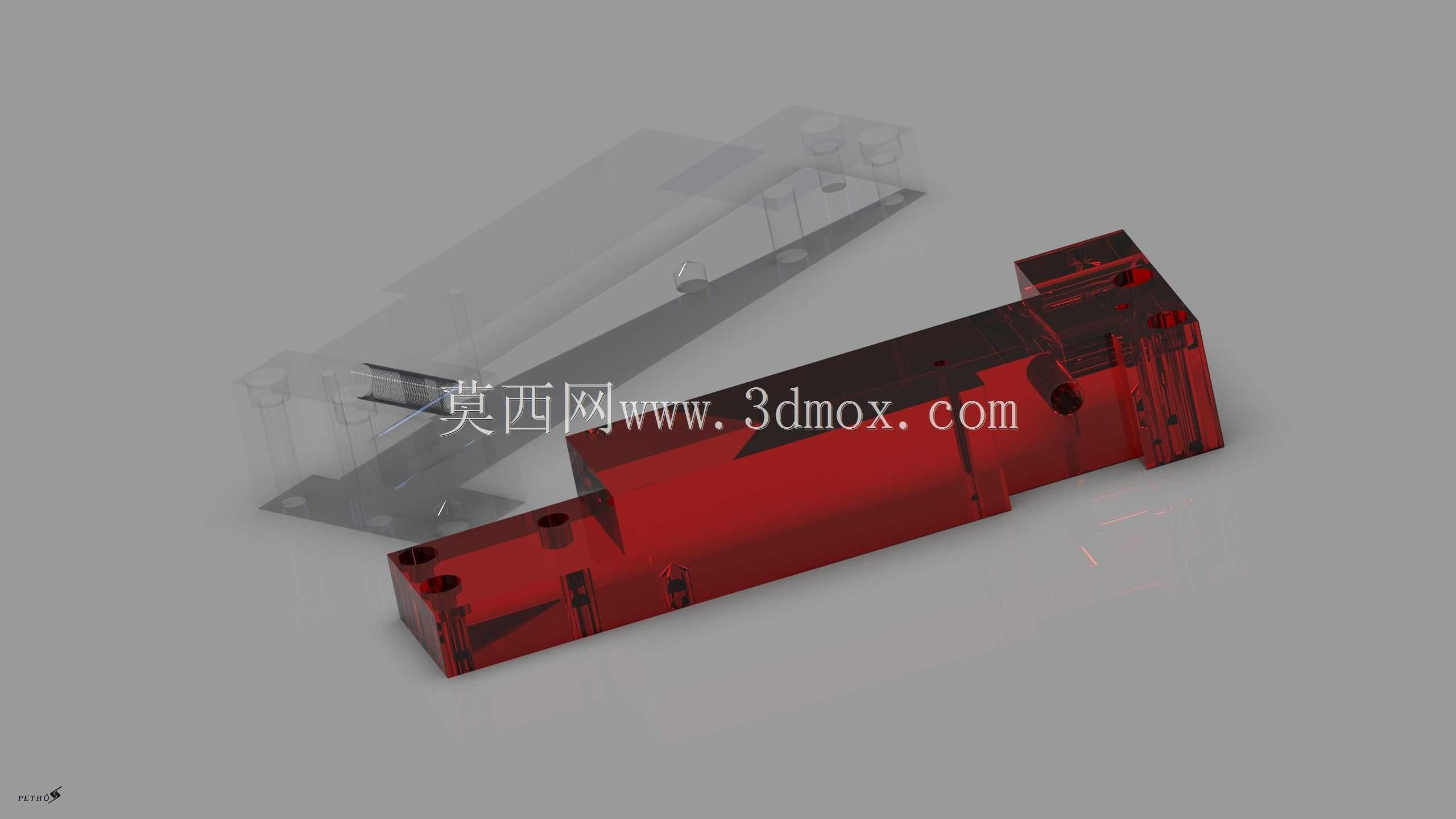

　　这款槽型光电传感结构，主要面向自动化产线的工件到位检测、位置确认、行程限位场景，在3C电子组装线、小型物料输送线、精密装配工装里应用十分普遍，区别于普通漫反射光电，槽型结构自带发射与接收端的固定对位，不需要现场反复校准光轴，安装调试的效率更高，抗环境杂光干扰的表现也更稳定。从结构设计来看，整体采用长条形一体化壳体，壳体做了半透红色的光学材质设计，既可以遮挡外部环境杂光对内部接收管的干扰，又能让内部红外发射端的光线顺利在槽口内形成稳定的检测光帘，槽口的宽度经过适配，刚好可以容纳常规厚度的检测挡片通过，当有金属或者不透明挡片插入槽口时，会直接切断发射端到接收端的光路，传感单元就会输出对应的电平信号，

　　给后端的PLC或者运动控制板卡传递触发信号。设计的时候特意把安装固定孔做在壳体的两端，孔位间距符合行业通用的安装尺寸标准，不需要额外做转接板就可以直接固定在型材机架或者工装立板上，安装边界做了圆角过渡，避免安装时刮伤操作人员或者相邻的线束，壳体的出线端做了限位台阶，可以防止线束拉扯的时候把内部的电路板引脚扯断，提升现场使用的可靠性。在实际使用场景里，这类传感单元常用来做气缸的行程到位确认，比如小型滑台气缸伸出和缩回的两个极限位置，各装一个该款槽型传感器，气缸带动的挡片随活塞运动，到位置时挡片插入槽口切断光路，控制系统就能收到位置信号，判断气缸动作是否到位，避免出现撞机或者漏加工的问题；在小型皮带输送线上，

　　也可以用它来做物料的计数检测，物料经过的时候带动挡片或者直接遮挡槽口，每遮挡一次就计数一次，计数精度不受物料表面颜色、反光度的影响，比漫反射传感器的检测一致性更好。结构设计上内部的电路板和光学元件都做了定位卡槽，不需要额外打胶就可以固定在壳体内，组装的时候直接把预装了发射管、接收管的电路板卡入壳体的卡槽，再扣合端盖就可以完成组装，生产装配的工序更简单，后期如果需要维护更换内部元件，拆开端盖就可以直接取出电路板，维修便利性更好。壳体的外形尺寸做了紧凑化处理，整体宽度控制在较小的范围内，在空间局促的精密工装里也能安装，不会和周边的运动部件产生干涉，槽口的深度做了优化，既保证挡片插入时有足够的容错空间，

　　不会因为安装位置的微小偏差就出现检测失效，又不会因为槽口过深导致整体结构强度下降。另外壳体的材质选用了抗冲击的工业塑料，日常使用中碰到轻微的磕碰不会出现壳体开裂的情况，表面的红色材质添加了抗紫外线成分，在设备外侧有自然光照射的位置长期使用，也不会出现材质变脆、透光率变化的问题，保证长期检测的稳定性。在选型适配的时候，只需要确认安装孔位的间距和槽口的宽度是否匹配现场的挡片尺寸，就可以直接替换同规格的其他品牌槽型光电，不需要修改安装支架的结构，替换成本很低，内部的电路部分做了反接保护和过流保护，现场接线的时候如果正负极接反，也不会直接烧坏内部元件，降低现场接线的故障风险。
