金属螺纹连接环组件结构设计

　　这类环形螺纹连接组件，常被应用在传感检测设备的端部衔接场景中，比如光电传感、接近传感类装置的外壳与探测端的过渡连接部位，承担着结构定位、密封衔接以及部件防护的多重作用。在实际设备装配场景里，这类零件需要同时兼顾安装便捷性与结构稳定性，因为传感类设备往往需要在设备运维过程中频繁拆装调试探测端，连接结构的可靠性直接影响传感单元的定位精度，一旦衔接出现松动偏移，就会导致检测信号出现偏差，进而影响整套自动化检测工位的运行准确性。

　　从功能特性来看，该组件采用分体式环形结构设计，不同环体分别设置内螺纹与外止口结构，装配时可通过螺纹旋合实现快速对接，环体外侧的光滑柱面可与设备外壳的安装孔形成间隙配合，配合面的公差控制在H7/g6区间，既能够保证装配时的顺畅推入，又能避免配合间隙过大导致的径向晃动。环体端面设计有平齐的贴合面，装配到位后两个环体的端面可完全贴合，配合加装的密封垫圈就能实现IP65级别的防护效果，可阻挡车间环境中的切削液、粉尘进入传感设备内部，保护内部的敏感检测元件。

　　设计过程中首先需要匹配对应传感设备的安装边界尺寸，这类组件的外径通常根据设备外壳的内径确定，要保证环体装入外壳后不会与内部的电路板、接线端子产生干涉，内螺纹的规格则需要匹配探测端的外接螺纹尺寸，螺纹旋合长度控制在螺纹公称直径的0.8倍左右，既保证足够的连接强度，又不会因为旋合过长导致装配困难。环体的壁厚设计需要兼顾结构强度与空间占用，金属材质的环件壁厚不低于2mm时，就能满足常规工业场景下的抗挤压、抗震动需求，避免在设备运行震动过程中出现环体变形、螺纹滑牙的问题。

　　在安装适配层面，该组件的拆分式结构不需要额外的专用工装，现场运维人员仅用手就可以完成初步旋合，再借助普通扳手拧紧外侧的受力面即可完成固定，环体外侧没有设计额外的扳手卡槽，是因为其应用场景中不需要过大的拧紧力矩，过大的力矩反而会导致塑料材质的传感外壳出现开裂。环体内侧的螺纹收尾处设计有退刀槽结构，可避免螺纹加工过程中出现烂牙问题，同时也能保证探测端旋合时可以完全到位，不会因为螺纹末端的余留段导致端面无法贴合。另外环体的边缘都做了C0.5的倒角处理，既可以去除加工后的锐边避免装配时划伤操作人员，也能在装入安装孔时起到导向作用，提升现场装配的效率。

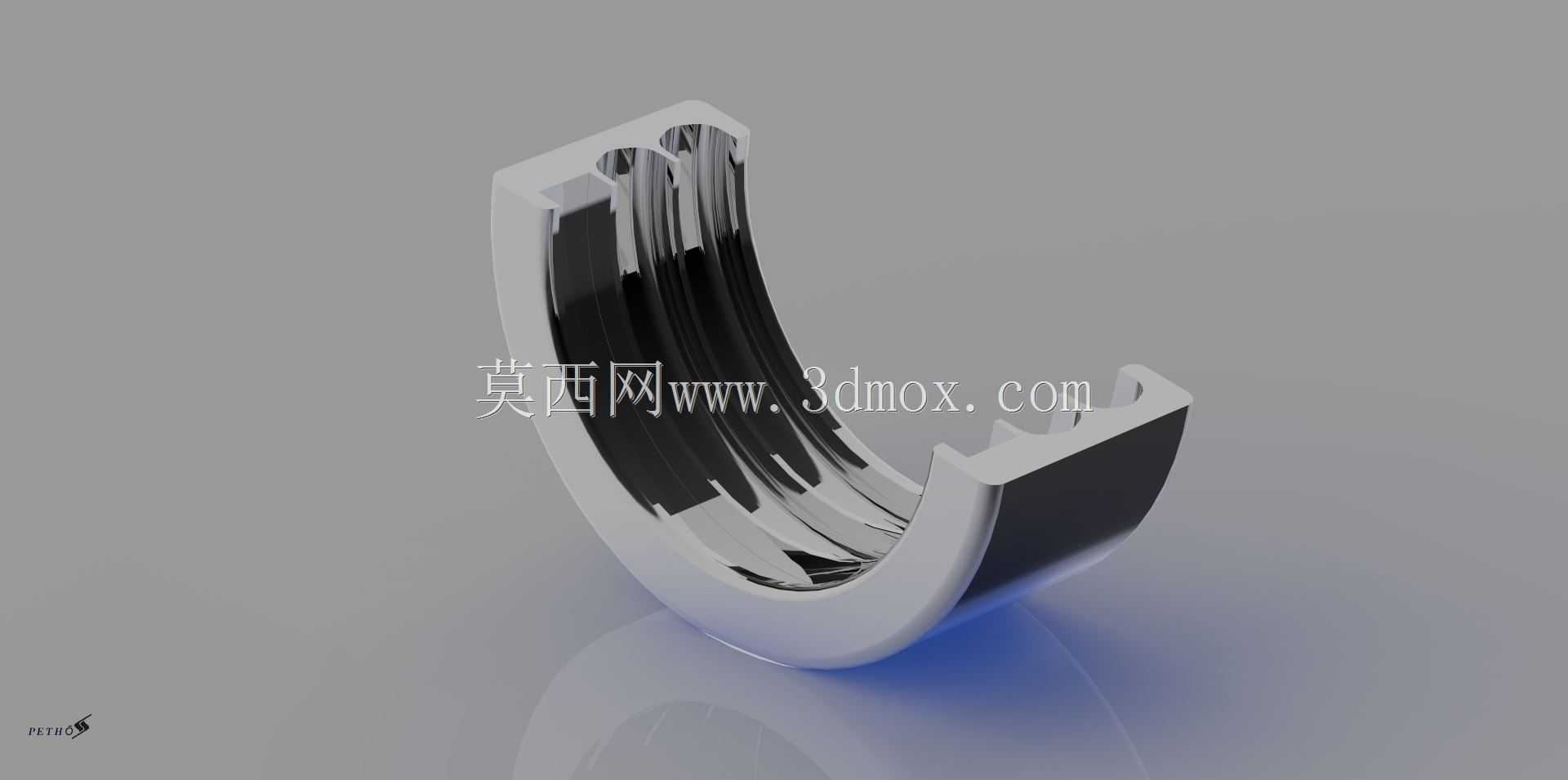

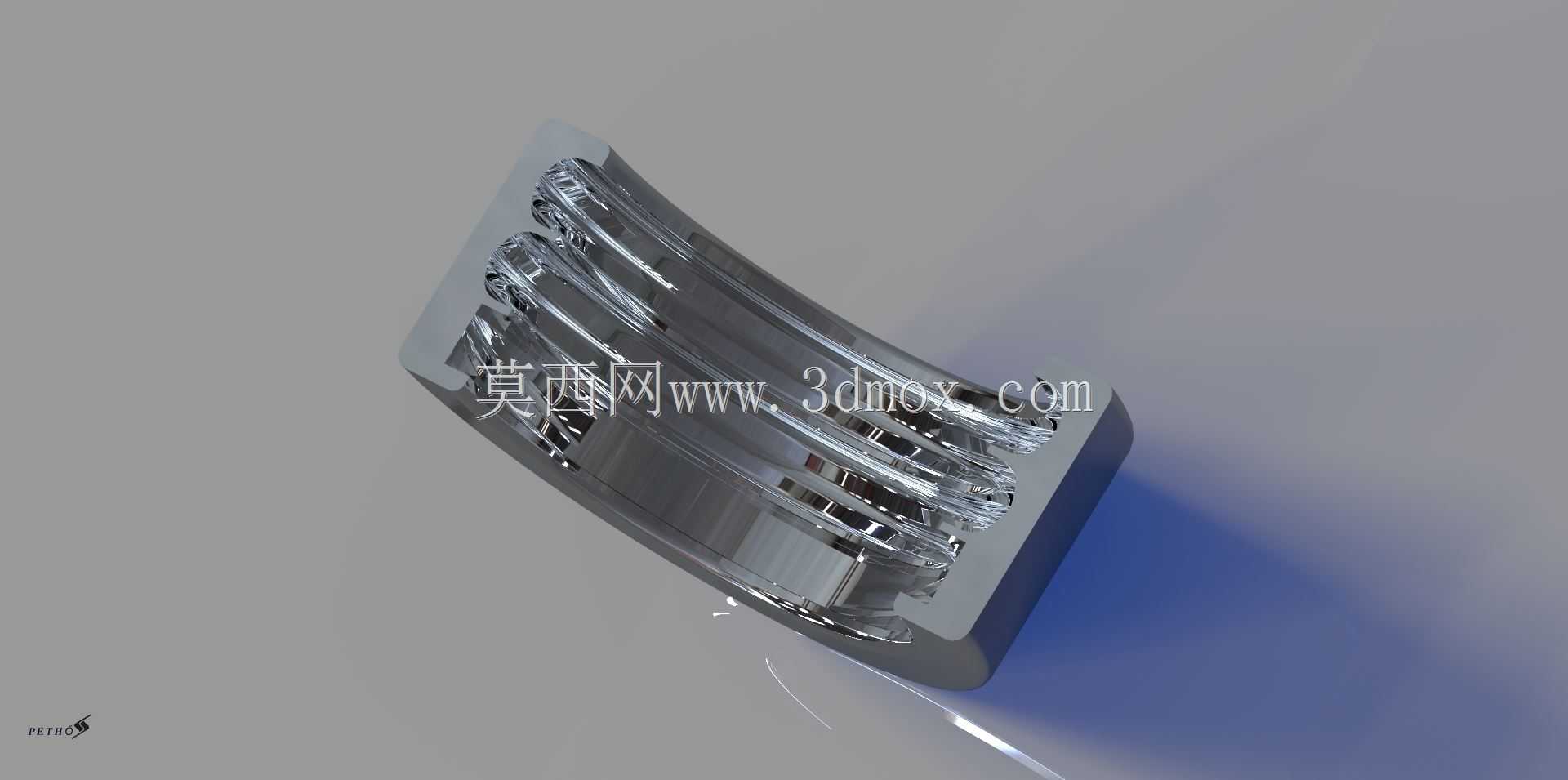

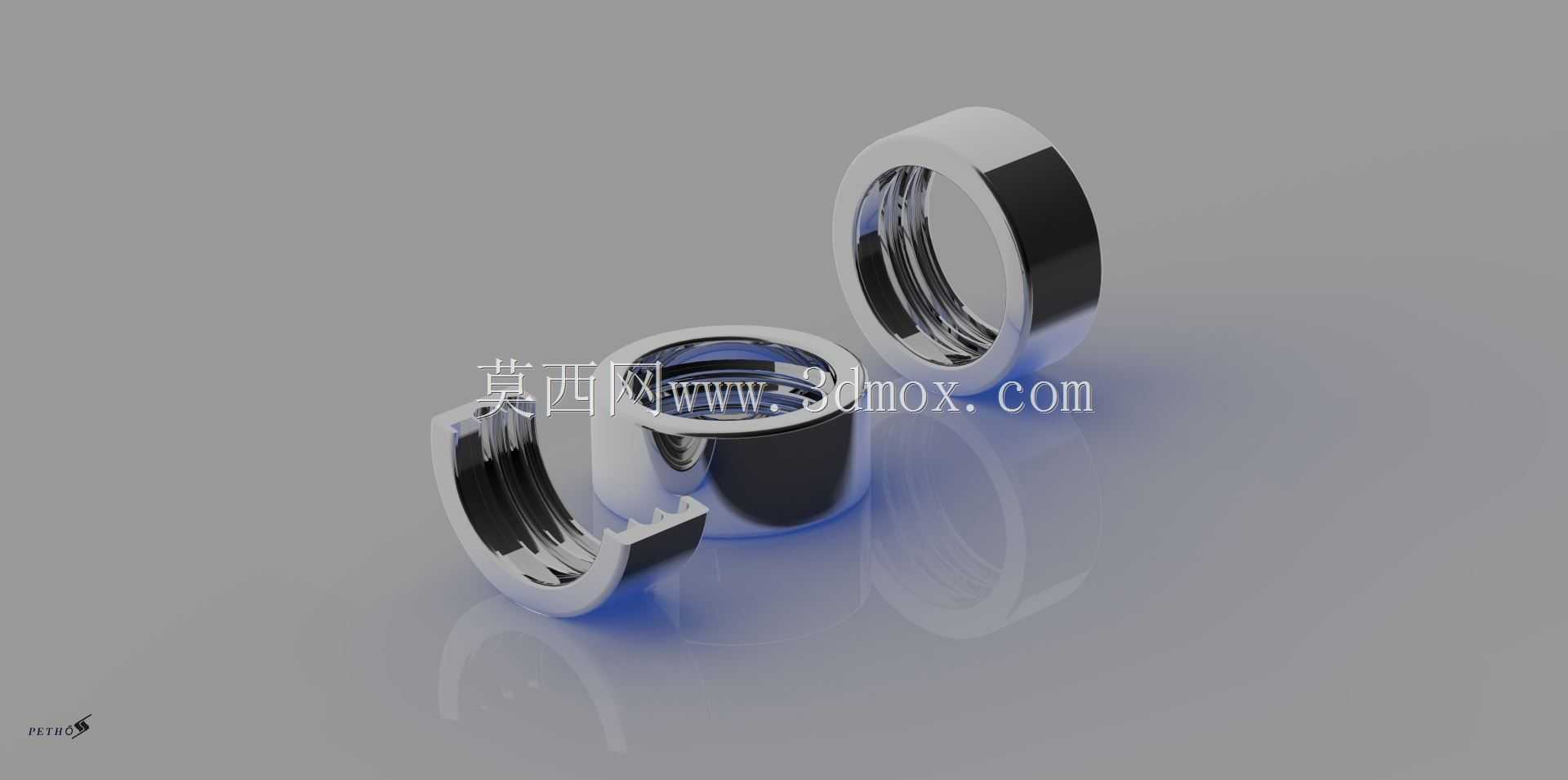

　　从实际使用的工况适配来看，这类金属连接环采用表面抛光处理，一方面是提升零件的耐腐蚀性能，在有少量腐蚀性气体的车间环境中也能长期使用不生锈，另一方面光滑的表面不容易积留粉尘与油污，日常设备清洁时只需要简单擦拭就能保持外观整洁。组件拆分后的三个环体分别承担不同的功能，其中带外卡接结构的环体用于固定在设备外壳端，带内螺纹的环体用于衔接探测端头，中间的衬环则用于调整装配间隙，可适配不同长度的探测端安装需求，通过增减衬环的厚度就能调整探测端伸出设备外壳的长度，不需要重新加工整个连接结构，大幅提升了零件的通用适配性。在结构强度验证环节，这类零件需要通过1000次反复拆装测试，螺纹部分不能出现明显磨损，连接后的径向晃动量不能超过0.1mm，保证长期使用后依然能维持传感单元的定位精度，不会因为反复拆装导致检测位置出现偏移。
