红色手柄式工业流体连接接头结构

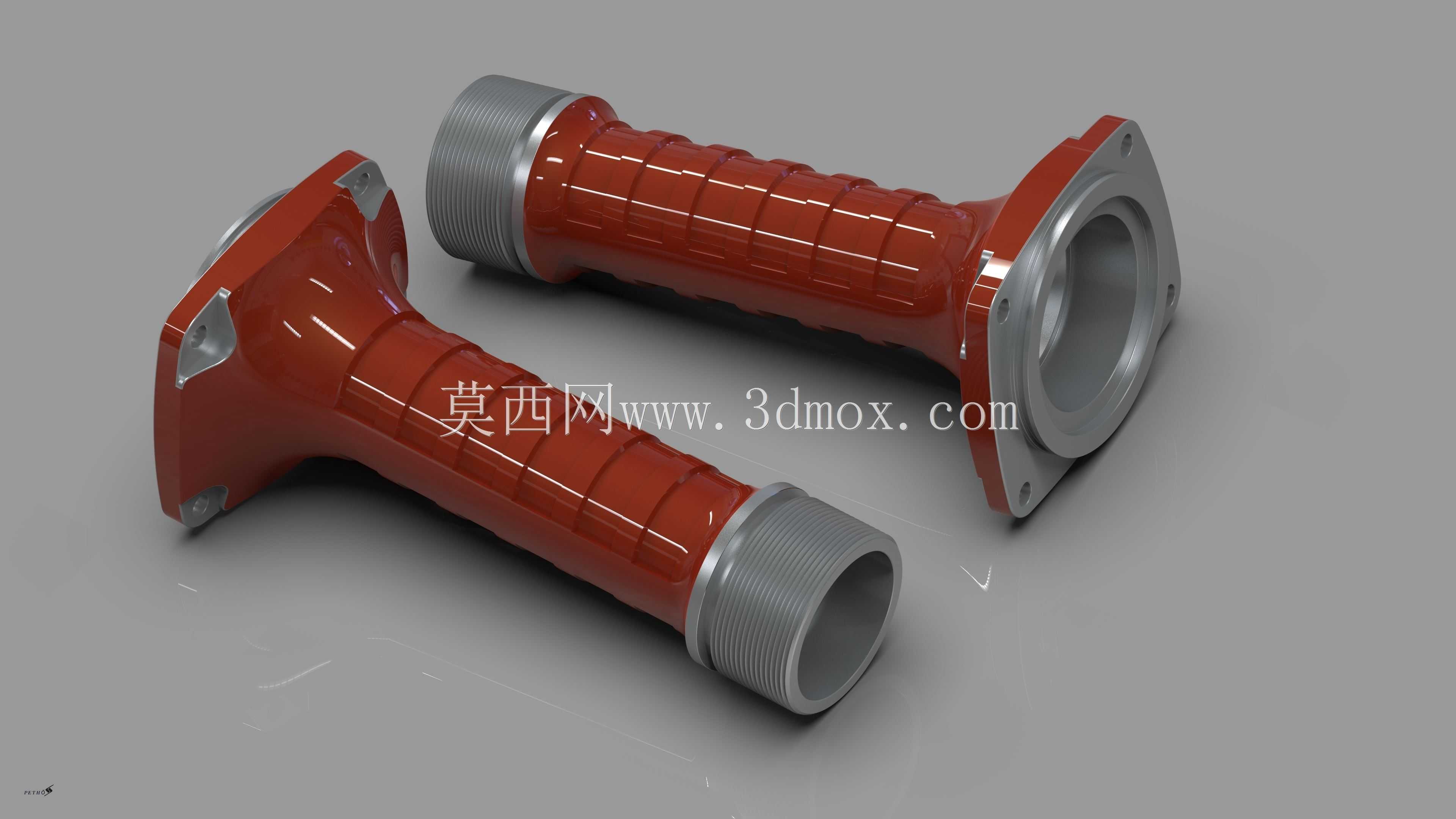

　　该结构件属于工业流体管路系统中的操作端连接部件，主要应用在需要手动启闭、快速对接的中低压流体输送场景，常见于车间临时管路接驳、便携式流体输送设备、消防类流体接驳、小型工业流体分装设备的操作端位置，承担管路通断操作、硬管与软管过渡连接的核心作用。从结构设计来看，主体采用金属基体外部包覆防滑握持层的复合结构，两端的金属连接端分别设置外螺纹与法兰对接结构，可分别适配带内螺纹的金属硬管、带法兰盘的固定管路端口，包覆层表面设置多道环形防滑凸棱，凸棱深度控制在1.2mm左右，间距8mm，既可以保证操作人员戴防滑手套操作时的摩擦力，也能避免握持时出现硌手的问题，握持段的锥度设计从连接端向操作尾端逐步收窄，符合人手握持的生理弧度，

　　长时间操作不易产生疲劳感。设计阶段首先考虑的是操作力矩的传递效率，金属内芯采用一体化铸造成型后做机加工处理，流道内部做圆角过渡处理，避免流体经过时产生紊流与压损，流道内壁粗糙度控制在Ra1.6以下，可适配水、低压乳化液、低粘度液压油等多种流体介质的输送需求，两端连接部位的同轴度公差控制在0.05mm以内，安装后不会出现管路偏心、密封面错位导致的泄漏问题。安装边界方面，该部件的总长度为186mm，最大握持段直径为52mm，两端金属连接端的外螺纹规格为G1.5寸，法兰端的安装孔位中心距为72mm，安装时需要预留至少220mm的轴向操作空间，径向方向需要预留不小于80mm的扳手操作空间，方便安装时对两端接头进行紧固操作，

　　握持段的包覆层采用耐油橡胶材质，可耐受常规工业环境下的油污、轻微腐蚀，外部红色的配色也符合工业操作部件的安全色规范，在复杂的车间管路环境中可以快速识别操作端位置，避免误操作。结构设计上还考虑了日常维护的便捷性，金属内芯与外部包覆层采用卡扣加粘接的复合固定方式，当外部包覆层出现磨损、老化时，可以单独更换包覆层，无需整体更换接头部件，降低后期的维护成本，金属内芯的表面做镀锌钝化处理，可适应常规湿度的工业环境，不会轻易出现锈蚀问题，两端的密封面预留了O型圈安装槽，安装时搭配对应规格的丁腈橡胶O型圈即可实现无额外密封填料的可靠密封，减少安装时的辅料消耗。实际使用过程中，该接头的操作力矩控制在15N·m即可实现可靠密封，

　　无需使用加力杆进行紧固，避免力矩过大导致螺纹滑牙、法兰变形的问题，握持段的结构设计可以让操作人员直接手动完成初步对接，再用普通扳手完成最终紧固，无需借助专用工装，适合现场快速抢修、临时管路搭建的使用场景，流道的通径设计与两端连接端口的通径完全一致，不会出现通径缩径导致的流量损失问题，可满足额定流量下的流体输送需求，不会因为接头部位的结构问题影响整个管路系统的输送效率。
