内外螺纹转换传感接头结构设计

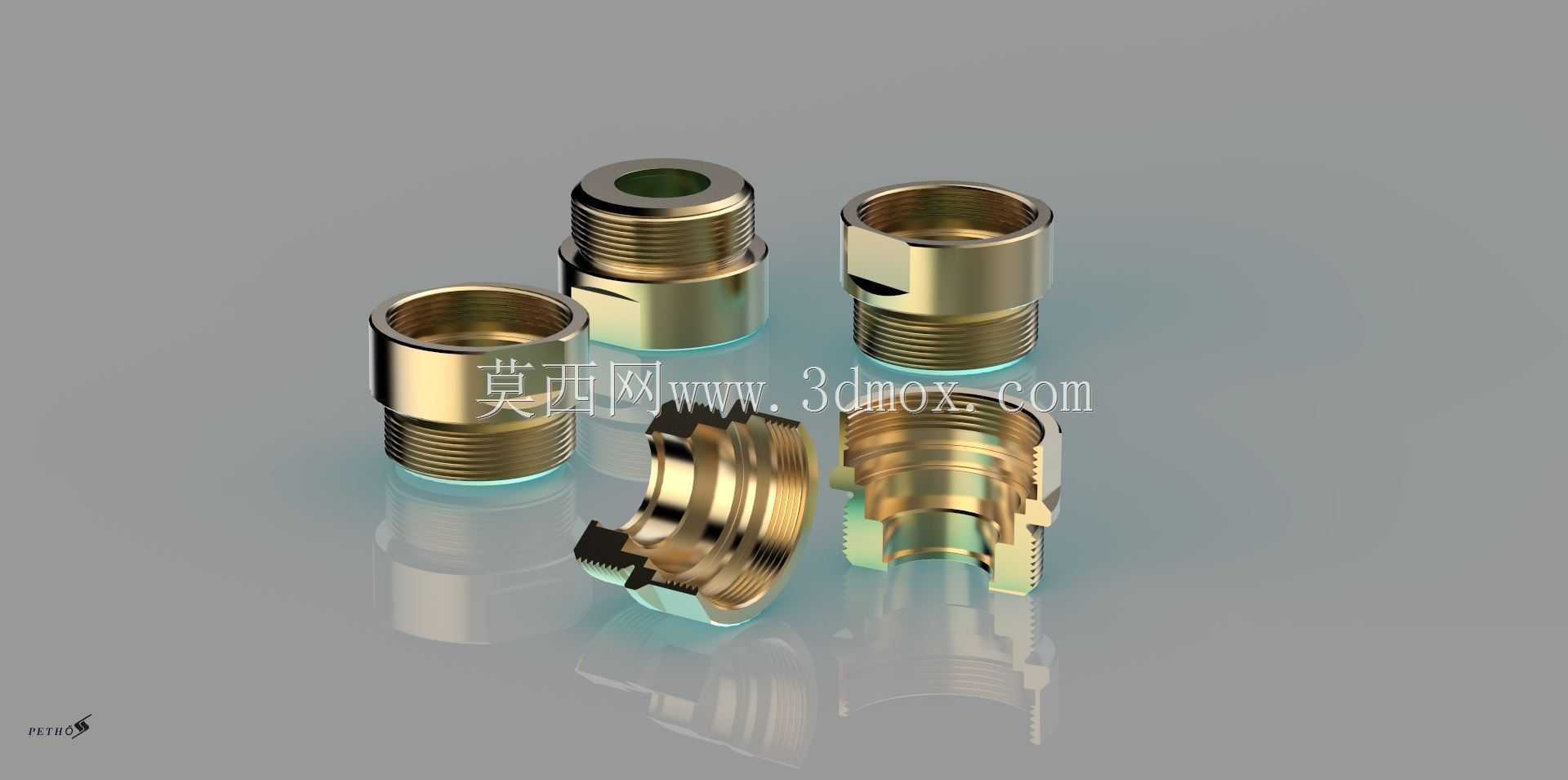

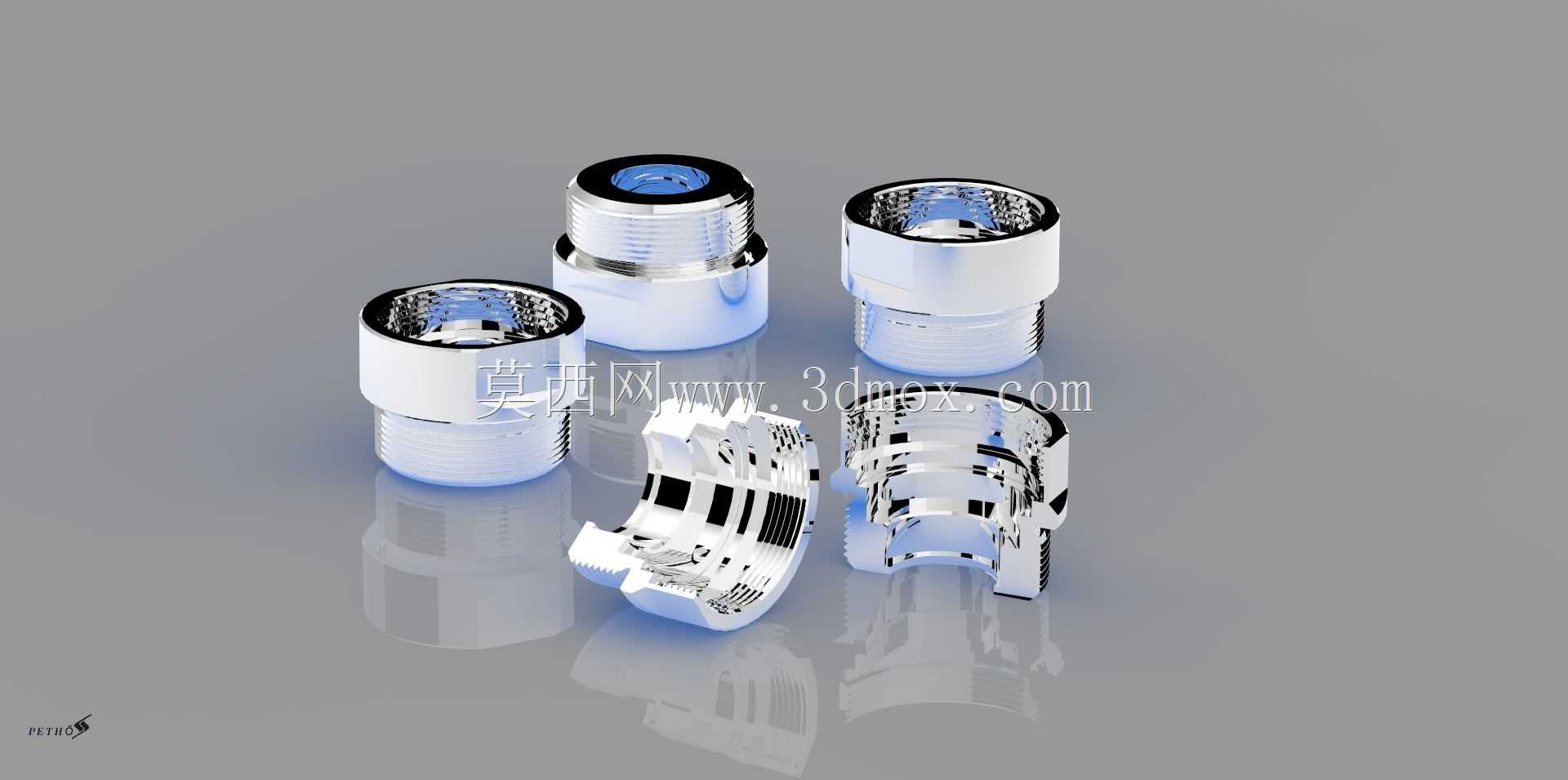

　　这类带内外螺纹的转接接头，常配套传感类检测元件使用，在流体管路布设场景里承担介质通路衔接与传感元件安装载体的双重作用，日常在液压站油路、气动控制回路、工业水处理管路、小型制冷系统管路中都能见到这类结构的身影。不同于普通直通转接头，该结构一端采用外螺纹设计，可直接旋入设备本体预设的内螺纹安装孔，无需额外配置过渡接头，另一端采用内螺纹结构，可直接拧入带外螺纹的传感检测端头，减少管路连接节点的同时，也能降低多接头拼接带来的泄漏风险。从结构设计逻辑来看，接头本体采用六角棱边的外形结构，并非随意设置的造型，该六角面的对边尺寸严格匹配标准呆扳手的夹持规格，现场安装时无需定制专用工装，使用常规开口扳手即可完成拧紧操作，棱边处做了微小的倒角处理，

　　避免扳手夹持时出现打滑刮伤零件表面的问题，也能去除机加工后残留的锐边，防止装配人员划伤。接头内部的通径设计做了平滑过渡处理，没有出现台阶式的突变截面，流体介质从一端流入另一端时，不会因为截面突变产生局部紊流，既可以降低管路内的压力损失，也能减少介质内杂质在接头内部的沉积概率，避免长期使用后出现通径堵塞的问题。外螺纹段的根部设计有退刀槽结构，该结构一方面是满足机加工时的螺纹退刀需求，保证外螺纹的有效旋合长度达到设计要求，另一方面退刀槽的端面可以作为密封面使用，安装时搭配组合密封垫圈，拧紧后垫圈被压合在退刀槽端面与设备安装面之间，可实现静密封下的零泄漏，适配0-16MPa的常规流体管路压力工况。内螺纹段的入口处做了15度的导向倒角，

　　传感元件端头旋入时可以顺着倒角顺利进入螺纹段，不会出现螺纹错牙的问题，即使是现场盲装操作，也能快速对准螺纹起始位置，提升现场装配的效率。三个同规格接头并排布设的结构形式，也适配多通路并行的传感检测安装需求，比如同一管路上需要同时安装压力、温度、流量三类传感元件时，可直接在设备预留的三个安装孔位上分别安装该接头，再依次接入对应传感器，无需单独调整每个接头的安装角度，六角结构的任意面都可作为扳手夹持位，不会因为相邻接头间距过小出现扳手无法卡入的问题。从安装边界尺寸来看，接头的整体轴向长度控制在常规安装空间的允许范围内，外螺纹有效旋合长度满足不同壁厚设备的安装需求，即使设备安装壁较薄，也能保证螺纹旋合圈数达到密封与强度要求，

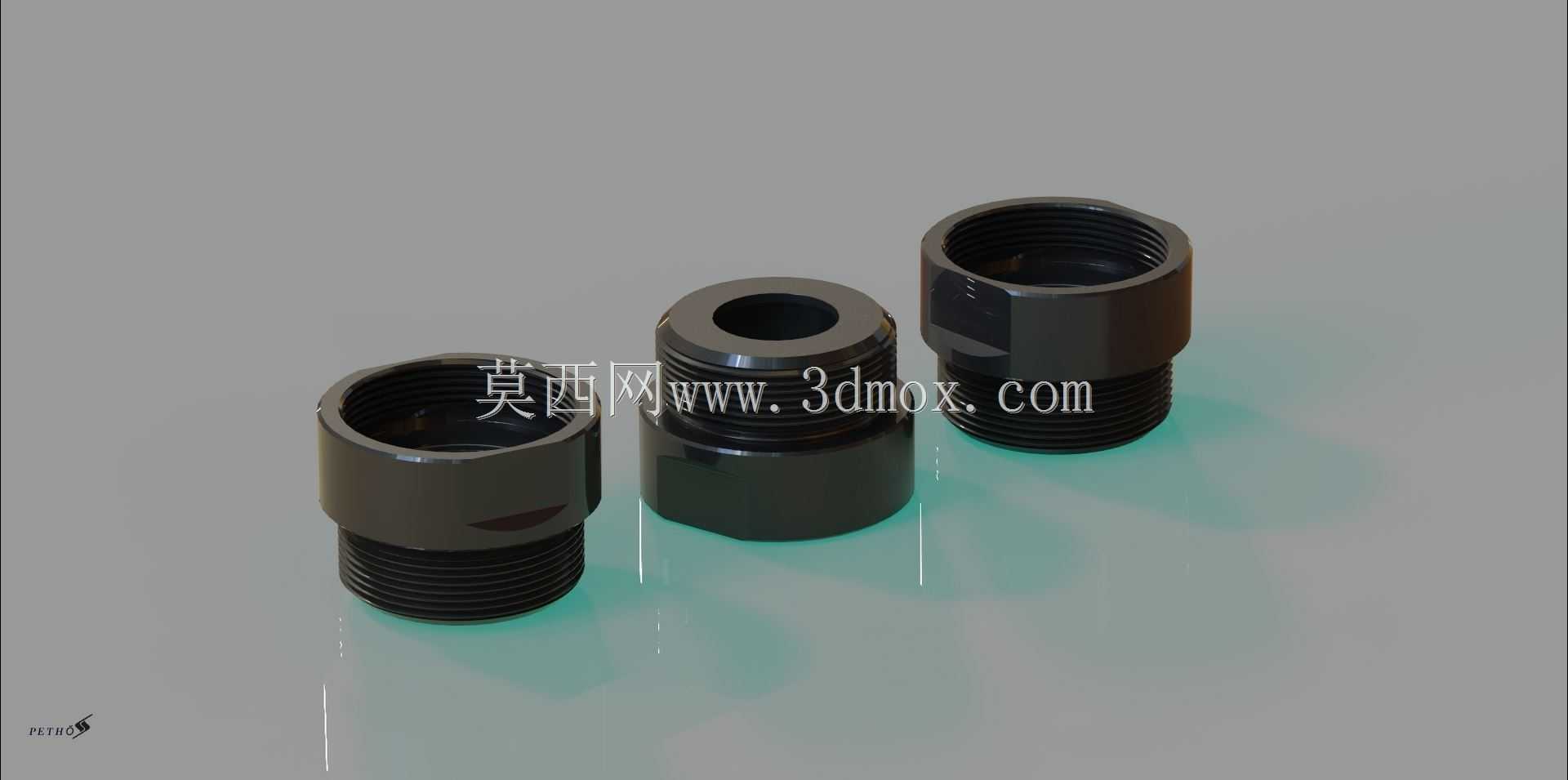

　　不会因为旋合长度不足出现受压后接头脱出的问题；内螺纹的深度设计也充分考虑了不同长度传感端头的安装需求，传感端头拧入后不会出现顶到接头内部通径端面的问题，保证介质可以顺利接触传感检测端，确保检测数据的准确性。接头的外表面做了发黑处理，既可以提升金属表面的防锈能力，在潮湿或者有少量腐蚀性介质的工况下也能长期使用不生锈，同时发黑后的表面粗糙度控制在合理范围，不会因为表面过于粗糙导致杂质附着，日常维护擦拭时也更容易清理表面的油污与灰尘。在实际选型使用时，需要注意匹配两端螺纹的制式，公制螺纹与英制管螺纹不能混用，即使螺距接近也不能强行旋入，否则会损坏螺纹牙型，导致密封失效；安装时的拧紧力矩需要控制在合理范围，力矩过大会导致接头本体出现裂纹，力矩过小则会出现密封面压合不足引发泄漏，常规碳钢材质的该类接头，搭配组合垫圈使用时，拧紧力矩参考同规格标准螺纹件的力矩参数即可，无需额外加大力矩。另外该接头的通径尺寸与两端螺纹规格是匹配设计的，不会出现大螺纹配小通径的节流问题，也不会出现小螺纹配大通径的结构强度不足问题，本体壁厚经过强度校核，在额定压力工况下不会出现鼓胀或者开裂的问题，长期受压使用也不会出现塑性变形。
