精密传感器安装固定基座结构设计

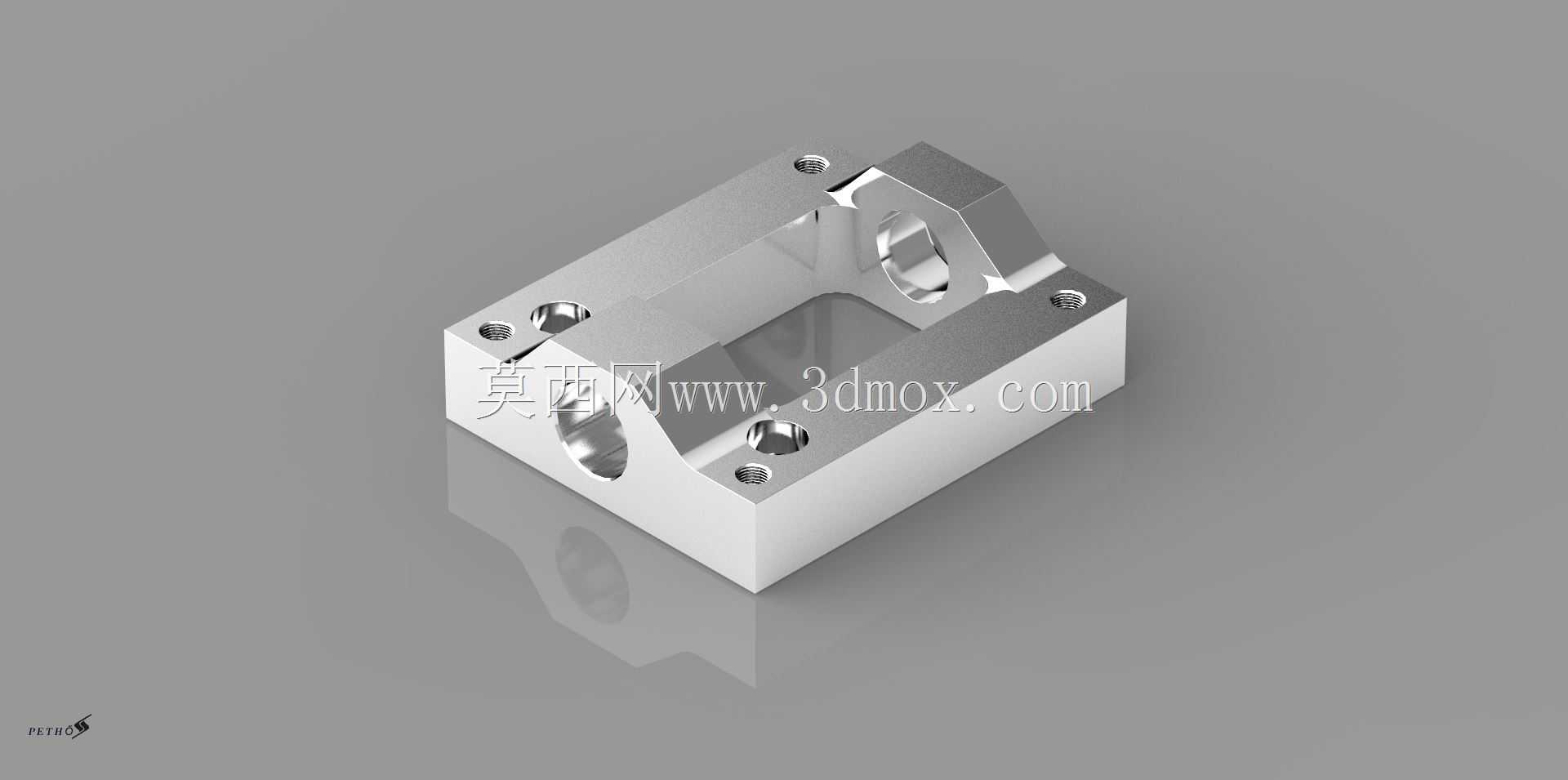

　　在工业传感检测类设备的装配体系中，这类金属安装基座是保障检测元件稳定就位的核心承载构件，多数应用在自动化产线的位置检测、位移反馈、工位状态识别场景中，需要直接承接传感元件的安装定位，同时抵消设备运行过程中产生的振动、温变带来的位置偏移风险。从结构设计逻辑来看，该基座采用整体式铣削成型的腔体结构，主体为方正的块状构型，中部预留的内凹腔体用于嵌入对应规格的传感核心模块，腔体周边的沉头孔位用于穿设固定螺钉，将传感模块牢牢压合在腔体内部，避免检测过程中元件出现窜动。基座侧壁开设的横向通孔，一方面用于传感线缆的穿出走线，规整布线路径避免线缆被运动部件剐蹭，另一方面也可作为定位销孔，在设备安装板上实现快速对位，减少装配时的调校工作量。

　　从安装边界来看，基座底面为精加工的平整安装面，平面度控制在合理公差范围内，保证和设备安装基板贴合时无间隙，避免长期运行后出现松动；基座四周的安装孔位采用对称式布局，适配主流的工业安装孔距标准，可直接替换同类型的老旧基座，无需对原有安装板进行二次打孔改造。设计时特意在腔体边角处做了圆角过渡处理，一方面减少铣削加工时的应力集中，提升构件的抗形变能力，另一方面也避免安装传感模块时尖锐边角刮伤元件外壳或线缆绝缘层。基座的外露棱边均做了小尺寸倒角处理，既去除加工毛刺提升装配安全性，也能在安装时起到导向作用，方便传感模块顺利滑入腔体内部。

　　在实际工况使用中，这类基座需要配合光电类、接近类传感元件使用，常见于3C电子组装产线的工件到位检测、物流分拣线的包裹位置识别、机床加工工位的刀具行程限位等场景，其结构强度需要满足设备长期连续运行的振动耐受要求，因此整体构型没有多余的薄壁结构，所有受力部位的壁厚都经过校核，既不会因为壁厚过大造成材料浪费、增加整体重量，也不会因为壁厚不足在长期受力后出现形变，导致传感元件检测位置偏移，引发设备误触发或者检测精度下降的问题。

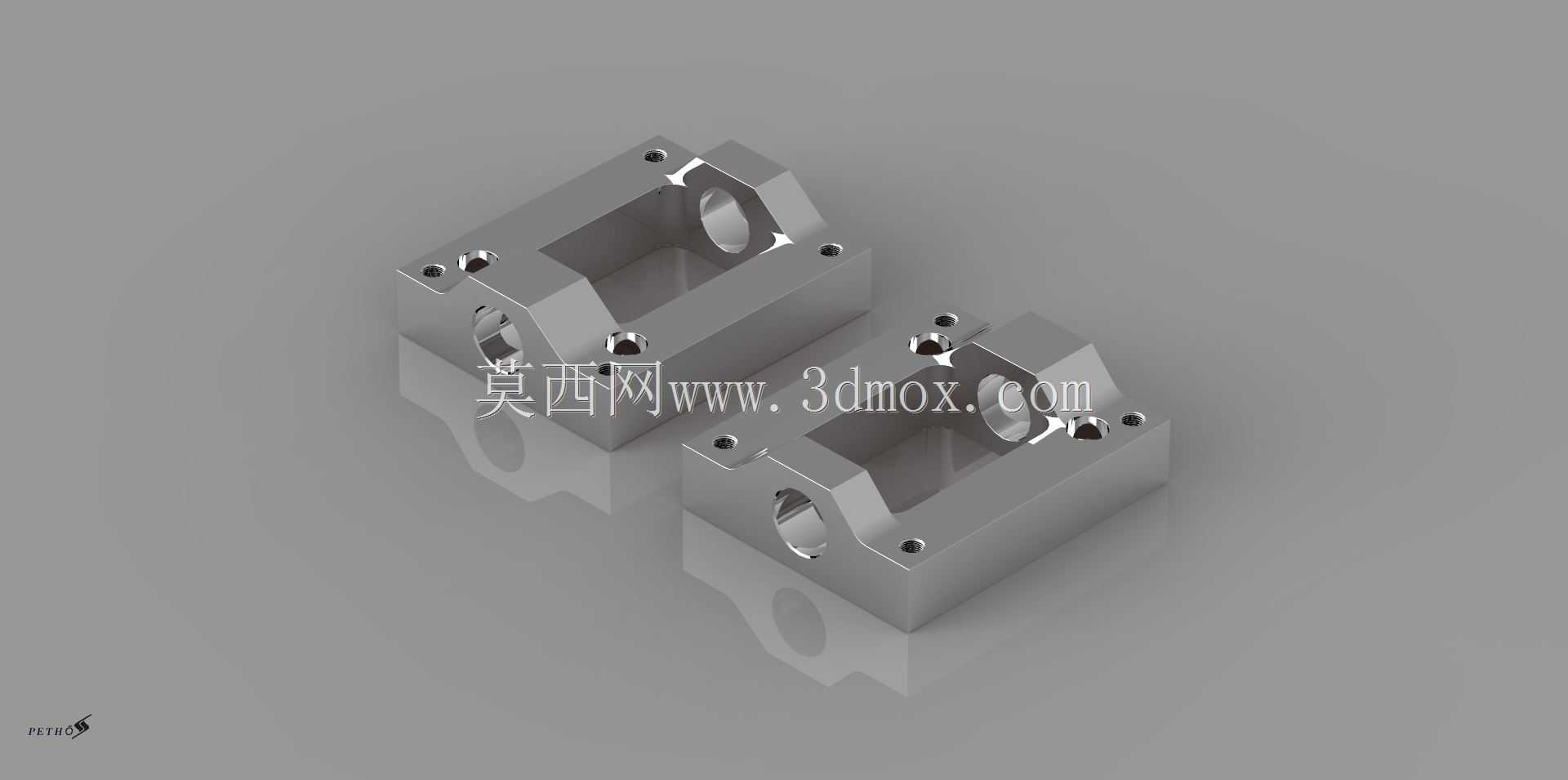

　　走线孔的位置设计在腔体侧壁的中下部，线缆穿出后可直接沿安装基板表面布设，不会凸出于基座上表面，避免和周边运动的机械臂、传送载具发生干涉。沉头孔的深度经过精准计算，螺钉锁紧后钉头完全没入孔内，不会突出基座表面，保证基座上表面无凸起结构，方便后续加装防护盖板，对内部的传感元件形成防尘、防切削液飞溅的保护。基座的两个配对构型采用完全一致的安装孔位布局，可根据检测方向的需求选择正向或者侧向安装，适配不同的安装空间限制，在狭窄的设备内部工位也能顺利完成装配，不需要额外设计转接件来调整安装角度。

　　从加工适配性来看，该结构的所有特征都适配常规的三轴铣削加工工艺，不需要特殊的五轴联动工序，加工时可通过一次装夹完成绝大多数面的加工，仅需翻面一次即可完成全部孔位和腔体的加工，有效控制加工成本和加工周期，适合批量生产应用。腔体内部的尺寸公差按照传感元件的安装配合要求设计，采用间隙配合的公差带，既保证传感元件可以顺利装入，也不会因为间隙过大造成元件晃动，影响检测信号的稳定性。安装面的表面粗糙度要求控制在合理区间，既保证贴合精度，也不会因为过高的粗糙度要求提升不必要的加工成本。
