工业螺纹连接式传感元件结构设计

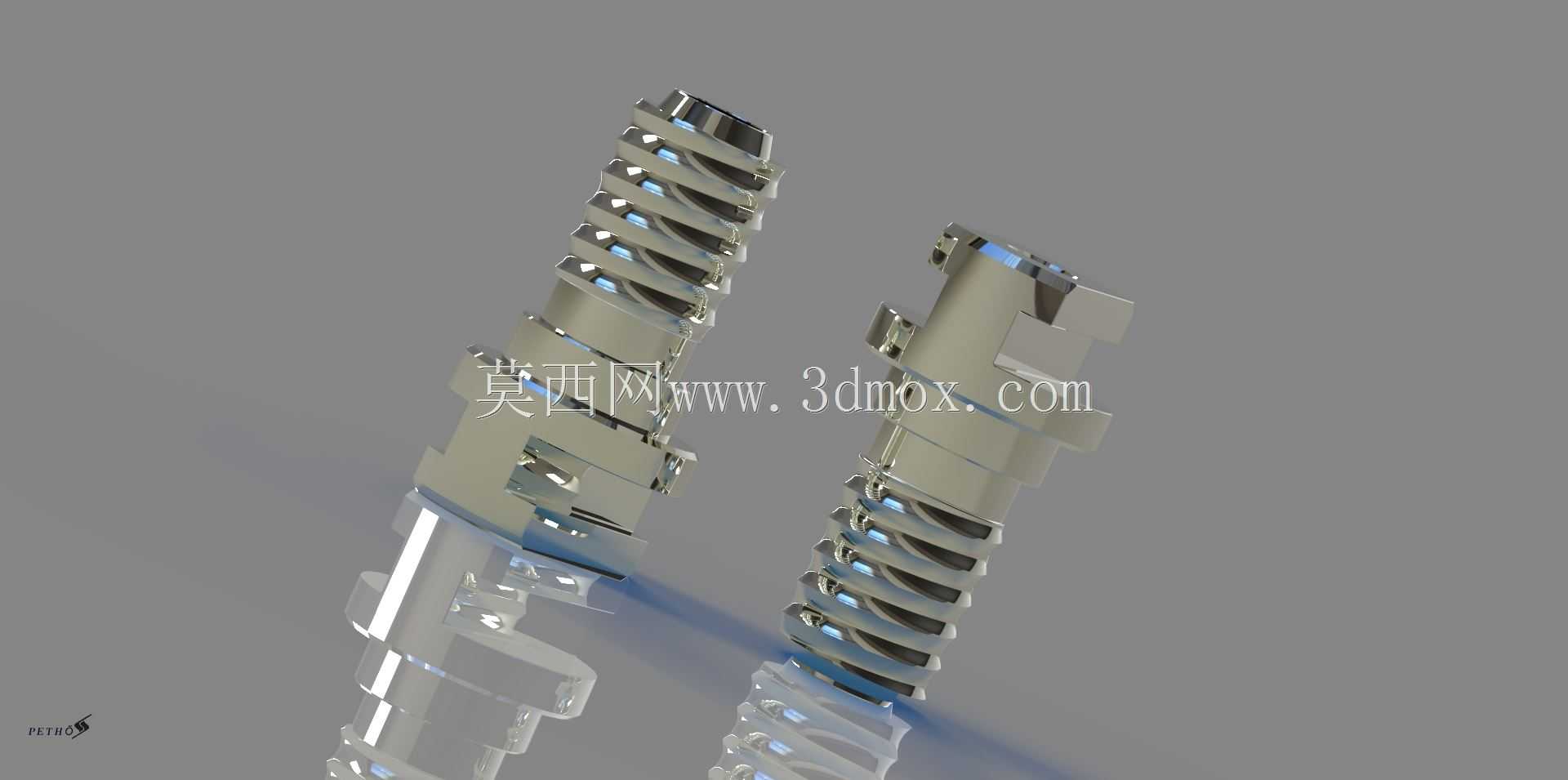

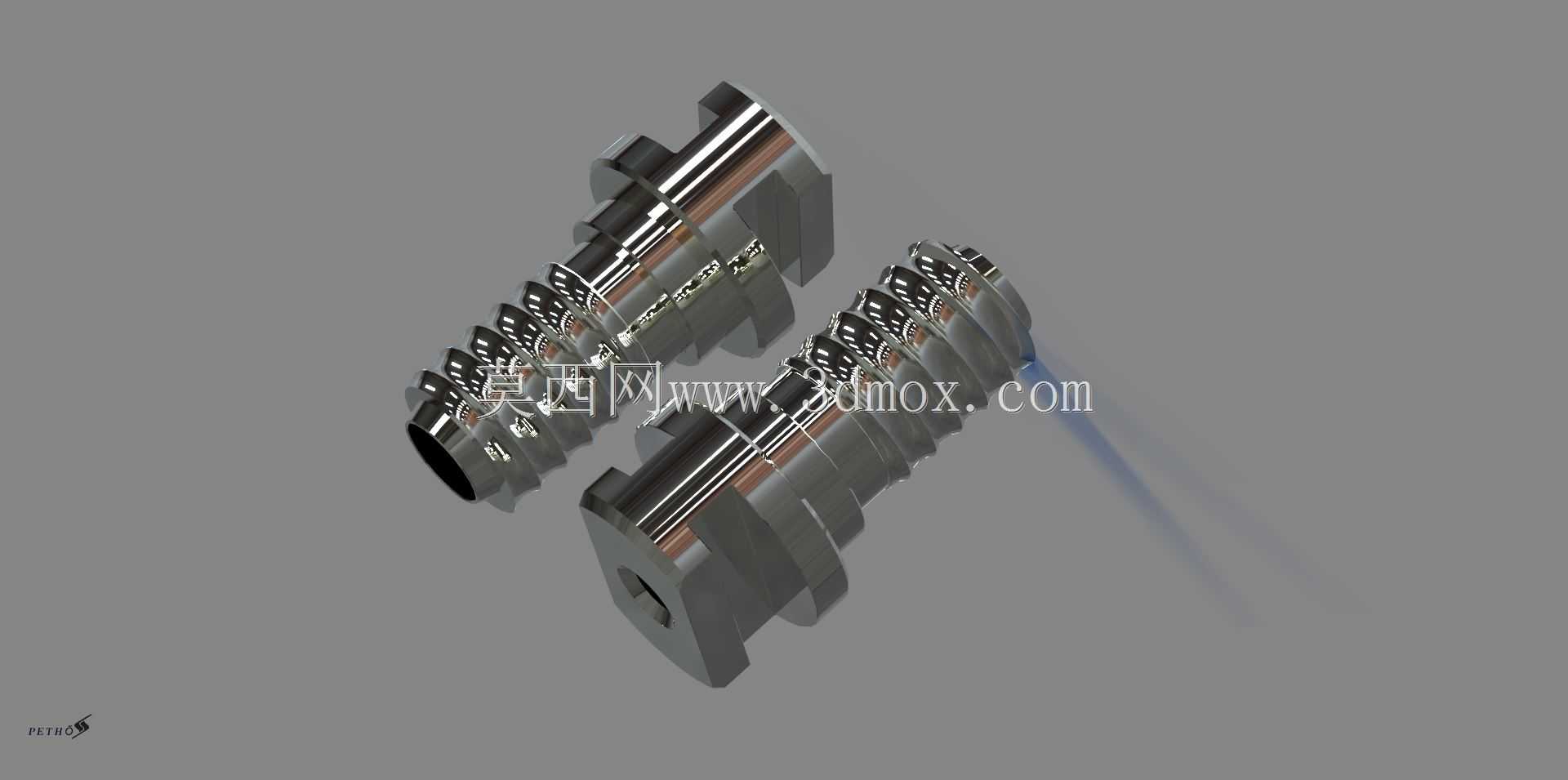

　　在流体管路压力检测、液压系统工况监测、气动回路信号采集这类工业场景里，传感元件的安装适配性、密封可靠性直接决定了检测数据的稳定性，这款螺纹式传感结构的设计，正是针对这类管路内嵌安装场景做的定向优化。从结构形态来看，整体采用外螺纹主体加尾部接线端的阶梯轴构型，外螺纹段的牙型选用通用密封管螺纹规格，能直接适配工业现场常见的管路内螺纹接口，不需要额外加工过渡转接头，安装时只需在螺纹段缠绕适配密封带或者加装金属密封垫圈，就能实现管路介质的无泄漏密封，避免压力介质从安装缝隙溢出影响检测精度。

　　传感头的端面做了平齐化处理，安装后不会在管路内壁形成突出的扰流结构，不会对管路内的流体流态造成额外干扰，这一点在高速流体管路、高粘度介质输送管路的检测场景里尤为重要——如果传感端突出管壁，不仅会造成局部流阻增大，长期使用还会在突出位置形成介质淤积，甚至被流体裹挟的颗粒杂质冲蚀损坏传感端面。主体中段设计了六角拧动台，尺寸完全适配标准开口扳手的咬合尺寸，现场安装时不需要定制专用工装，用常规五金工具就能完成拧紧操作，拧动台和螺纹段之间做了退刀槽结构，避免螺纹加工末端的不完整牙型影响安装到位的精度，也能给密封垫圈留出均匀的压缩空间，保证密封面的压力分布均匀。

　　尾部的接线端做了阶梯收窄设计，和主体之间的过渡圆角做了应力释放处理，因为工业现场的设备运行会存在持续振动，尤其是在液压泵出口、压缩机管路这类振动幅值较大的位置，如果结构转角处没有做圆角过渡，长期交变应力作用下很容易在接线位置出现应力开裂，导致内部引线断裂、信号传输中断。内部的传感芯体安装腔和前端的压力导入口做了同轴度公差约束，保证介质压力能垂直均匀作用在芯体感应面上，避免偏载造成的检测数据漂移，芯体的固定采用端面压装加周向点胶的双重固定方式，既能承受管路内的瞬时压力冲击，也能抵御一定程度的外部机械碰撞。

　　从安装边界来看，整体的径向最大尺寸不超过螺纹大径的1.2倍，在管路排布密集的阀岛、集成阀块上安装时，不会和相邻的阀件、管路产生安装干涉，轴向的插入深度经过精准核算，安装后传感端面刚好和管路内壁齐平，不会过多伸入管路内部占用通流面积，也不会因为插入深度不足导致导压腔存在死区，造成压力检测的响应滞后。接线端的出线方向采用轴向直出设计，配套的防护护套可以顺着管路走向布线，不需要做过大角度的弯折，能减少引线处的疲劳损伤，护套和主体的连接位置做了防松卡扣结构，避免现场布线拉扯时引线从主体内部脱出。

　　在功能适配性上，这款结构可以兼容压阻式、压电式等多种不同原理的传感芯体，只需要调整内部芯体腔的内径尺寸和引线引脚的排布，就能适配不同量程、不同输出信号的检测需求，不需要重新改动外部的安装接口尺寸，这就给设备的后期维护更换带来了很大便利——现场备件不需要区分不同厂家的接口规格，只要量程匹配就能直接替换安装，减少备件库存的种类和数量。结构的所有外露金属表面都做了钝化处理，能适应常规工业环境下的防腐蚀要求，在弱腐蚀性介质、潮湿工况下也能长期保持表面不产生锈蚀，避免锈渣脱落污染管路内部介质，也不会因为螺纹锈蚀导致后期拆卸维护困难。

　　实际选型应用时，需要结合管路的公称压力、介质温度、现场振动等级来匹配对应的芯体参数和密封材质，比如在高温介质管路中使用时，要在芯体和主体之间加装隔热衬垫，避免介质温度通过金属主体传导到芯体位置，超出芯体的工作温度范围造成测量误差；在高压冲击频繁的工况下，可以在导入口位置加装阻尼塞，衰减瞬时压力脉冲对芯体的冲击，延长芯体的使用寿命。整个结构的零件加工工艺性较好，主体采用棒料车削加工就能完成所有外形结构的成型，不需要复杂的铣削或者特种加工工序，加工成本可控，适合批量生产应用，各零件的装配顺序也符合常规机械装配的工艺流程，不需要专用的装配工装，普通装配工人经过简单培训就能完成整机组装，装配后的整体同轴度、密封性都能满足工业级传感元件的性能要求。
