带法兰连接结构的传感安装基座构件

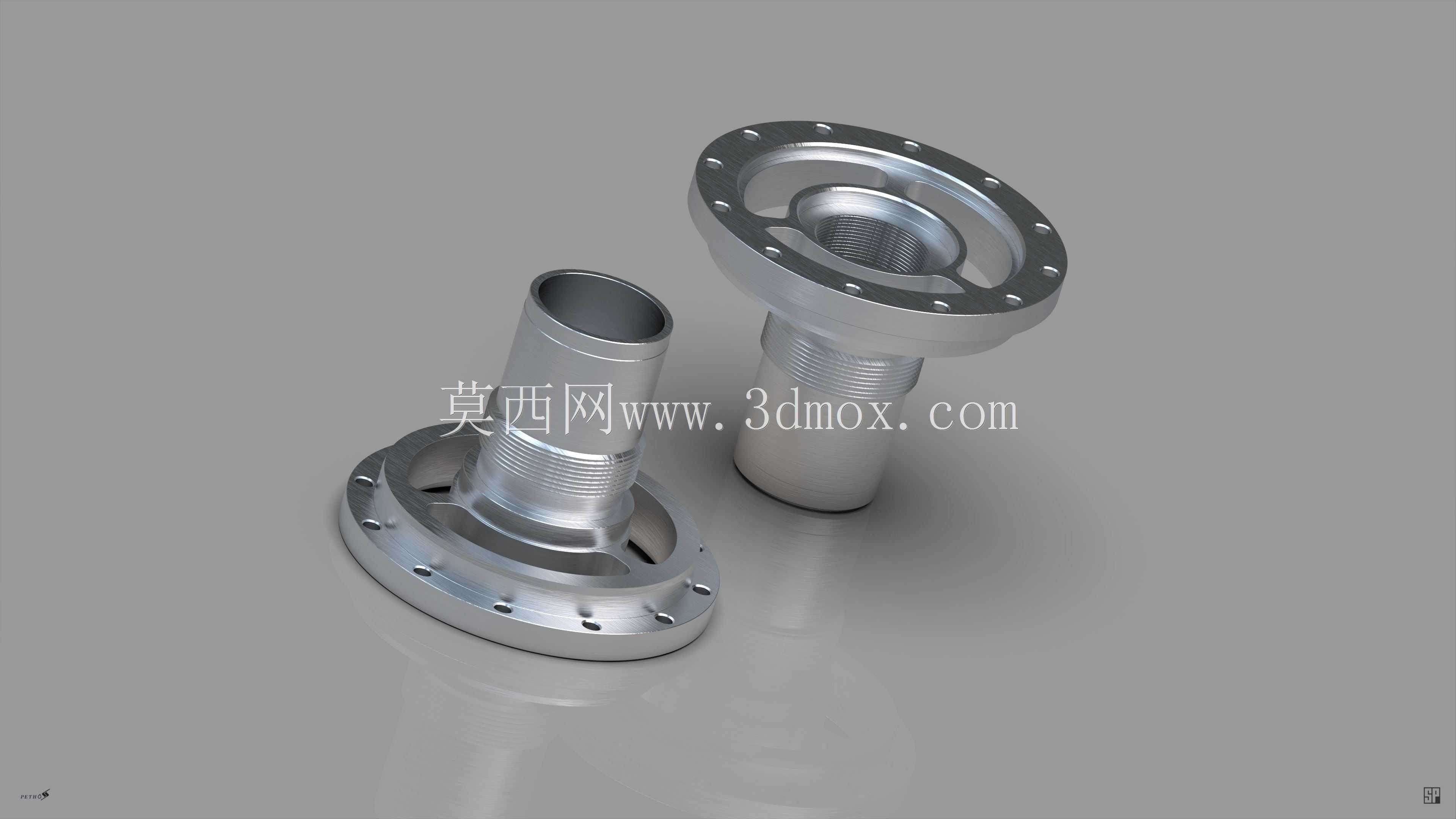

　　这类带法兰结构的传感安装基座，多应用在工业流体管路、液压动力系统、气动传输回路的压力、流量类传感单元安装场景中，核心作用是实现传感检测元件与主设备管路的刚性密封连接，同时为传感元件提供稳定的安装基准，避免管路振动、介质冲击导致的检测数据偏移或者连接部位泄漏。从结构设计来看，两个构件分别适配不同的安装工况：带外螺纹柱体与大直径法兰盘的构件，适合直接拧入预制内螺纹的管路接口，法兰盘上的均布螺栓孔可实现二次锁紧固定，在中高压管路场景下能有效抵消介质压力带来的轴向推力，防止连接松脱；另一款两端带法兰、中间为中空柱体的构件，适合两侧均为法兰对接的管路场景，中间中空通道直接连通管路介质，可将传感探头直接伸入流道内部，减少检测滞后误差。

　　设计阶段首先要匹配安装场景的管路通径，柱体外螺纹的公差选用6g级精度，保证与管路内螺纹的配合间隙控制在合理范围，既不会因为过盈导致装配困难，也不会因为间隙过大出现密封失效；法兰盘上的螺栓孔采用位置度公差管控，孔位偏差控制在0.1mm以内，保证与对接法兰的孔位完全重合，避免强行装配带来的结构内应力。法兰密封面的平面度要求控制在0.05mm以内，表面粗糙度达到Ra1.6，配合密封垫片使用时可实现16MPa压力下的无泄漏密封。安装边界方面，大法兰构件的法兰盘外径根据适配管路通径匹配，螺栓孔数量根据压力等级调整，低压场景下6个均布孔即可满足受力要求，中高压场景则需要8到12个孔来分散螺栓锁紧力，柱体长度根据管路壁厚调整，

　　保证螺纹拧入深度不小于螺纹公称直径的1.5倍，满足螺纹连接的强度要求。中空柱体构件的两端法兰厚度根据压力等级计算，保证在额定压力下法兰的变形量不超过密封面的补偿范围，中间柱体的内径与管路通径保持一致，避免出现通径突变导致的介质紊流，影响检测精度。实际应用中，这类构件的材质多选用304或者316不锈钢，根据介质腐蚀特性调整，普通液压油、水循环场景用304即可满足要求，腐蚀性化工介质场景则需要选用316材质并做表面钝化处理，提升抗腐蚀能力。结构上的中空通道设计要避免出现直角台阶，所有过渡位置采用圆角过渡，减少介质流阻，同时避免介质残留导致的通道堵塞。在建模过程中，螺纹特征采用简化画法表达，重点管控法兰盘的螺栓孔位置度、密封面平面度、

　　柱体与法兰的同轴度，同轴度公差控制在0.08mm以内，保证装配后柱体与管路的同轴度，避免出现偏心导致的密封偏载。这类构件在选型时需要提前确认安装位置的管路参数，包括管路通径、工作压力、介质类型、安装空间尺寸，避免出现法兰尺寸不匹配、柱体长度过长或过短导致的装配干涉问题，尤其是在紧凑布局的液压阀组周边安装时，要提前核算法兰盘的旋转空间，保证螺栓锁紧操作有足够的操作余量。
