方形法兰式传感器安装固定基座结构

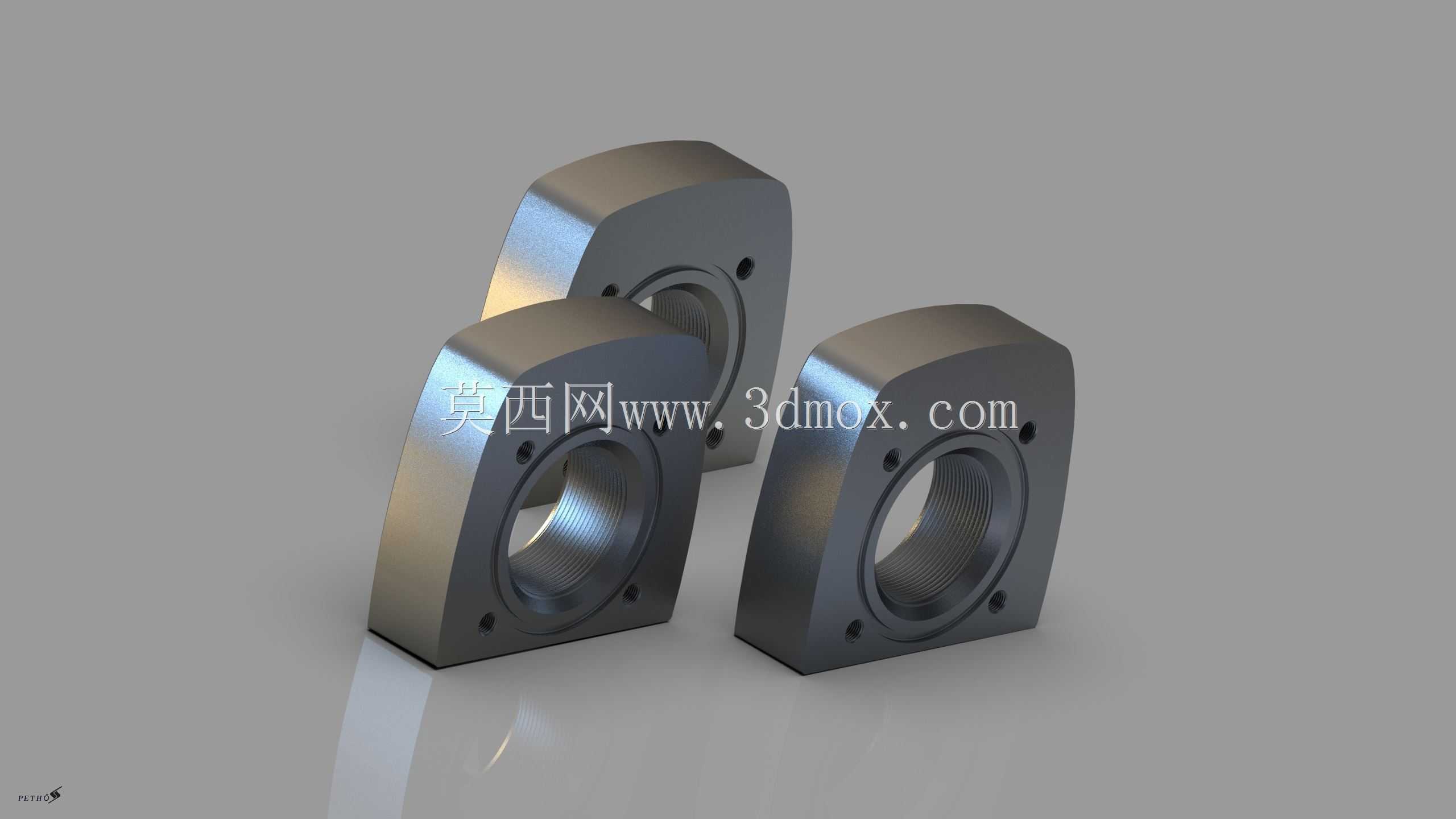

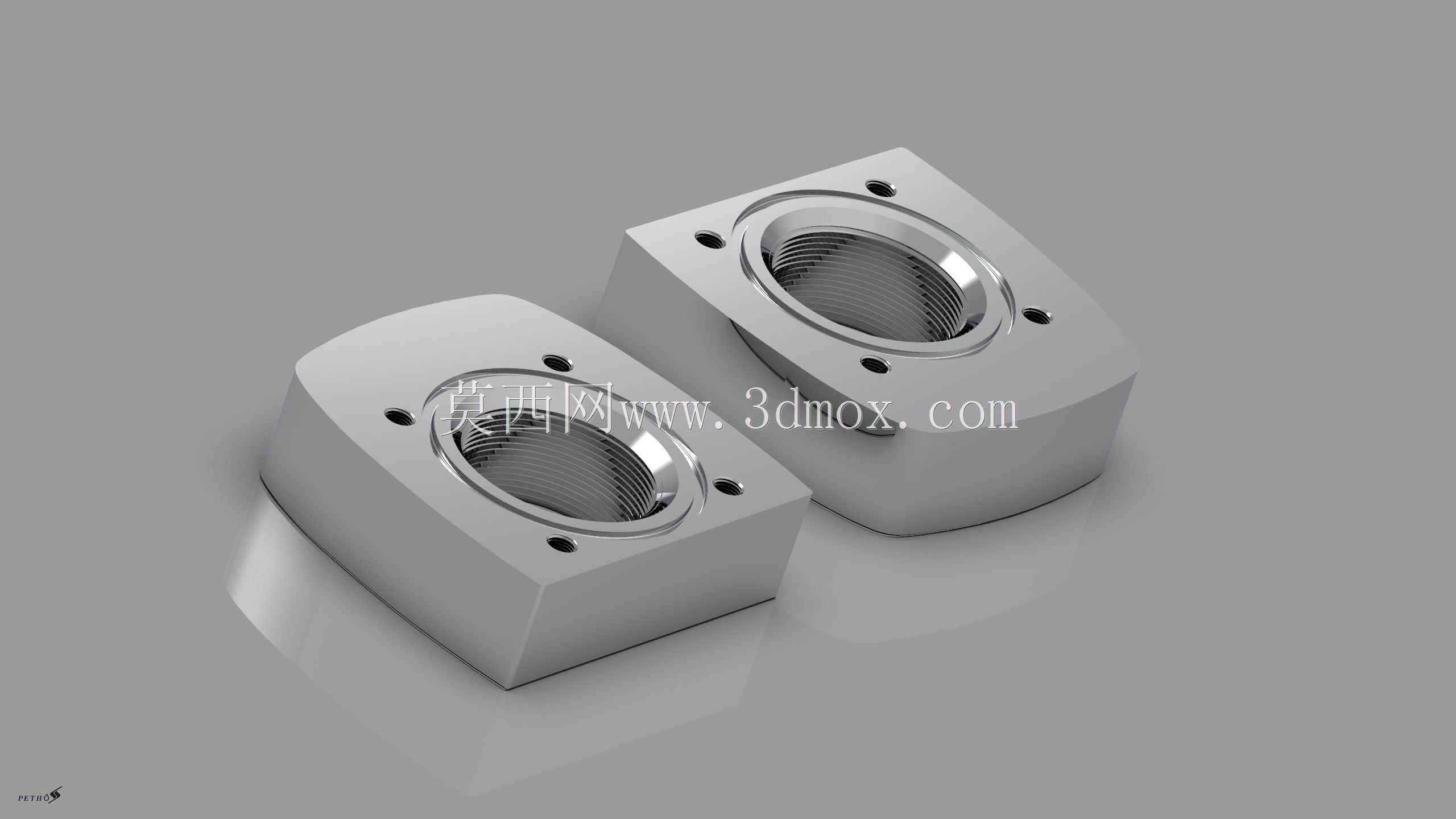

　　在工业传感检测单元的布设场景里，这类方形法兰式安装基座是传感元件与设备本体之间的核心衔接载体，常见于自动化产线的位置检测、流体管路的参数监测、精密设备的振动信号采集等工位，承担着定位传感元件、隔绝多余振动干扰、保障检测端面与被测对象间距精度的作用，很多时候传感检测数据的稳定性，很大程度上取决于这类安装基座的结构设计与装配精度。从结构设计逻辑来看，基座主体采用近似方形的带切角块体结构，区别于常规圆形法兰的安装形式，这种带平直侧边的块体结构在装配时能够提供天然的防转定位基准，不需要额外加装防转销钉，就能避免基座在长期受振动、温度形变影响下出现周向转动，保证传感元件的检测方向始终对准被测位置。基座中心设置带内螺纹的通孔结构，

　　螺纹段的长度经过匹配计算，既能够保证传感元件旋入后的啮合长度满足承重与抗振要求，又不会因为螺纹过长导致传感元件端面突出量超出设计范围，影响检测距离参数。基座的安装面做了平面度公差控制，四个安装孔对称分布在中心螺纹孔的四周，孔位的位置度公差按照IT7级精度控制，保证与设备安装面的孔位能够完全适配，不会出现强行装配导致的基座形变，避免内螺纹段因为装配应力出现变形，导致传感元件旋入卡滞或者同轴度超差。从安装边界尺寸来看，基座的整体厚度控制在适配多数工业传感器的安装需求范围内，安装孔的中心距符合常规工业安装的通用孔距规范，能够直接替换同规格的常规安装法兰，不需要对原有设备的安装面做二次加工。基座的外露边角都做了小尺寸的倒角处理，既能够去除机加工产生的毛刺，避免装配时划伤操作人员，也能够减少边角处的应力集中，在设备长期运行产生振动的工况下，不会因为应力集中出现边角崩裂的问题。中心螺纹孔的入口处做了导向倒角，方便传感元件旋入时的对中，即使是在设备内部狭窄空间内盲装，也能够快速找准螺纹入口，提升现场装配的效率。在实际应用场景中，这类基座常被用在光电传感器、接近传感器、压力传感器的安装工位，比如在自动化输送线的工件到位检测位置，基座通过四个螺栓固定在输送线的侧装支架上，传感器旋入中心螺纹孔后，检测端面刚好对准输送线的工件通行区域，基座的块体结构能够为传感器提供足够的刚性支撑，即使输送线运行时产生持续的小幅振动，传感器的检测位置也不会出现偏移，

　　不会因为基座刚性不足导致传感器出现晃动，引发误检测信号。在流体管路的压力检测工位，这类基座可以直接焊接或者通过外接法兰固定在管路的检测开孔处，中心螺纹孔与压力传感器的外螺纹匹配，基座的密封面经过精磨处理，配合密封垫圈能够保证管路内的流体不会出现渗漏，同时方形的结构相比圆形法兰在拧紧传感器时，能够用扳手卡住基座侧边提供反扭矩，不需要额外夹持管路，避免装配时对管路造成额外的应力。设计这类基座的时候，需要重点考虑几个核心维度：首先是材质的刚性匹配，针对不同的应用场景，如果是振动较强的冲压设备周边，需要选择刚性更好的钢材并做相应的热处理提升硬度，如果是有腐蚀介质的化工场景，则需要选择耐腐蚀的不锈钢材质；其次是安装孔的沉头设计，

　　四个安装孔都做了沉头处理，装配后螺栓头完全沉入基座内部，不会突出基座表面，避免外露的螺栓头与周边的运动部件发生干涉；另外中心螺纹孔的同轴度需要严格控制，保证传感器旋入后，传感器的检测轴线与基座安装面垂直，避免因为轴线倾斜导致检测距离出现偏差，尤其是对于激光类、光电类对检测角度敏感的传感器，0.5度的角度偏差就可能导致检测距离出现数毫米的误差，直接影响检测可靠性。这类基座的结构没有多余的冗余设计，所有的结构特征都服务于安装定位、刚性支撑、装配便捷性这几个核心需求，没有花哨的外形设计，完全从工程实际应用出发，每一处倒角、每一段螺纹长度、每一个孔位的分布，都对应着实际装配和使用过程中的具体需求，比如切角的设计除了防转之外，还能够减少基座的整体重量，在移动设备的传感器安装工位，能够降低运动部件的整体负载，同时切角处也可以作为走线的避让空间，方便传感器的线缆从侧边引出，不会被基座边角压损线缆外皮。在三维建模过程中，这类零件需要重点管控安装面的平面度、螺纹孔的中径公差、安装孔的位置度这几个核心形位公差，建模时需要把装配倒角、退刀槽这些工艺特征完整还原，不能因为特征尺寸小就忽略，这些工艺特征直接影响零件实际加工后的可装配性，比如螺纹退刀槽的尺寸如果没有按照规范设计，实际加工时螺纹段的有效长度就会达不到设计要求，导致传感器旋入深度不足，连接强度不够。
