工业铝型材双轨物料承托输送支架结构

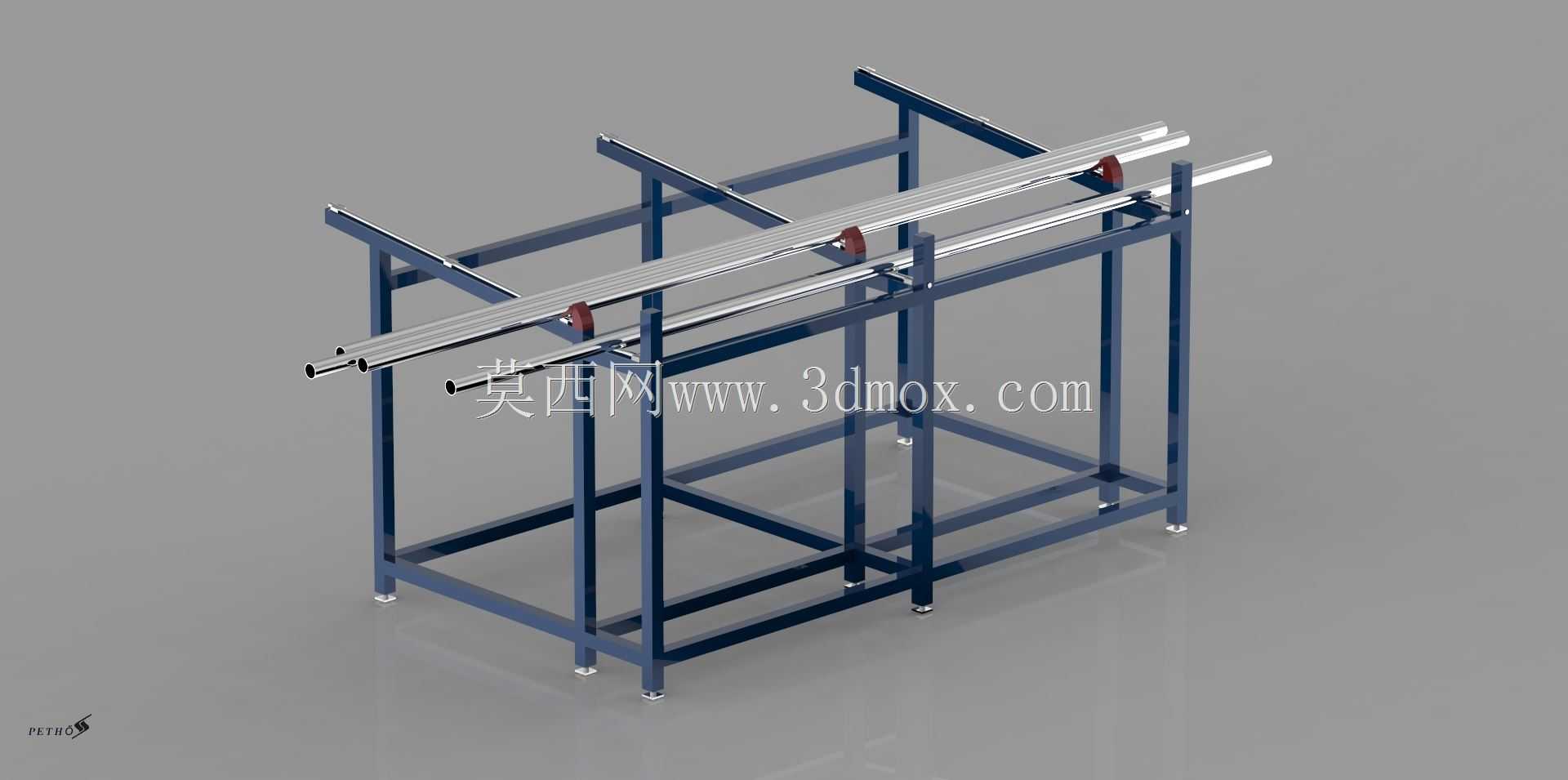

　　这套双轨承托支架结构，主要面向车间产线间的轻型物料中转、长条工件临时缓存场景设计，常见于机加工车间上下料工位旁、装配线侧边的待加工件存放区域，也可作为轻型输送线的端部承接架，衔接不同高度的加工设备，避免长条状工件在转运过程中出现弯折、表面磕碰划伤的问题。从结构设计逻辑来看，整体采用方管焊接成型的框架作为主体承载结构，底部框架做了交叉斜撑加固，抵消长条形支架容易出现的侧向扭转变形，四条主立柱底部配置可调脚杯，可根据现场地面平整度调整整体水平度，适配车间不同平整度的水泥地面、环氧地坪，无需额外做地面预埋固定，安装移位都比较灵活。上部的承托轨道采用标准工业铝型材搭建，双轨平行布置，轨距可根据承托物料的宽度做适应性调整，

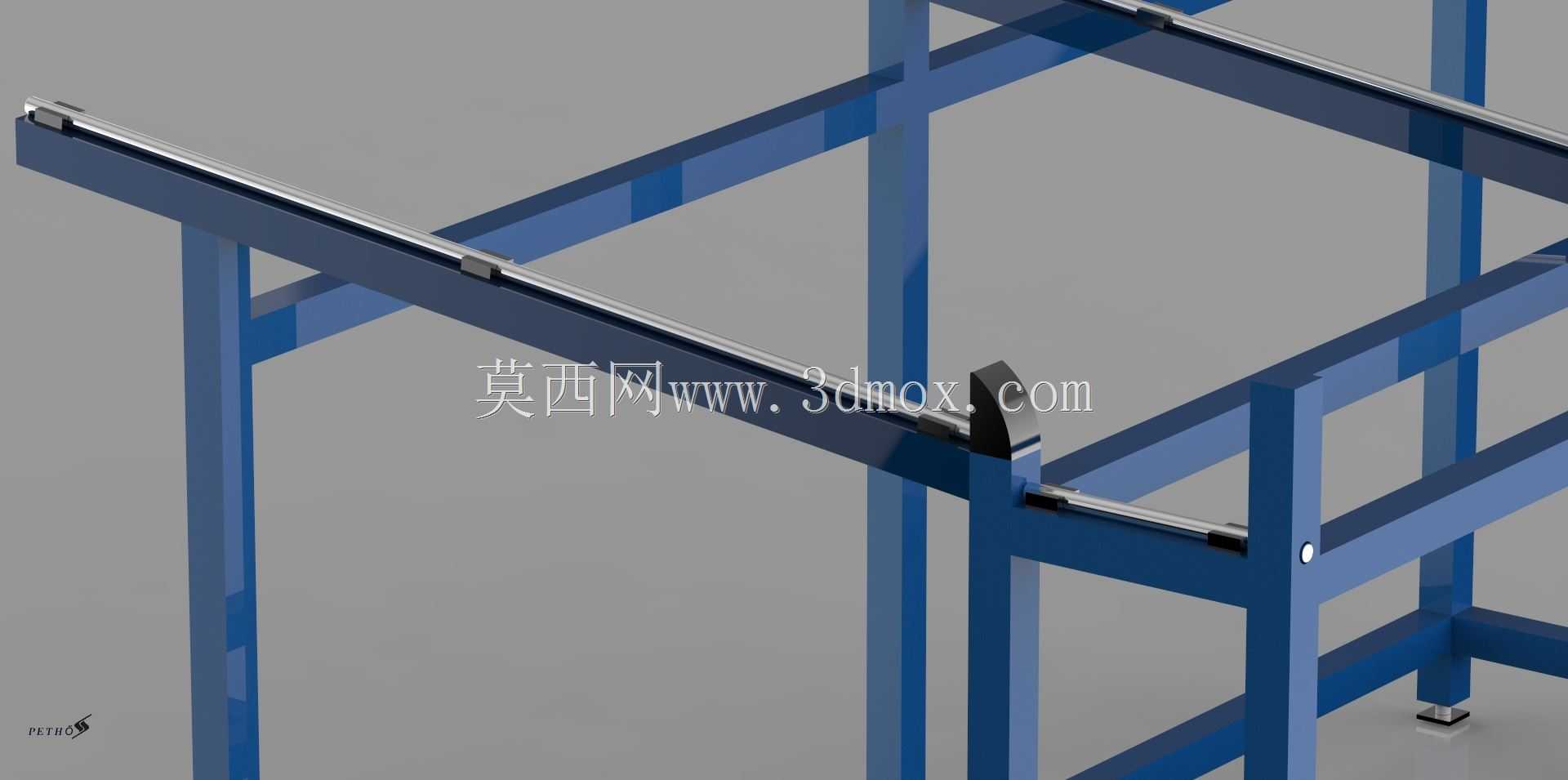

　　轨道上配置的带轴承滑动件，可让放置在轨道上的长条工件沿着轨道方向轻松推拉，工人在取放工件时不需要搬抬长料全程移动，只需要推动工件沿着轨道滑动到对应取料位置即可，大幅降低长条工件转运的劳动强度。设计过程中优先考虑了承载的稳定性，主框架的方管选型根据常规长条工件的单米重量做了冗余校核，单跨轨道的支撑立柱间距控制在合理范围，避免铝型材轨道在长期承重后出现下饶变形，轨道的安装面做了铣平处理，保证两根轨道的上平面处于同一水平高度，防止工件滑动时出现卡滞、跑偏的情况。从安装边界来看，整体支架的宽度控制在常规车间通道的允许范围内，不会占用过多的作业通道空间，高度设置匹配常规加工设备的工作台面高度，工人取料时不需要过度弯腰或者抬手，

　　符合人机工程学的操作要求，支架的整体长度可根据现场的工位需求做模块化拼接，不需要改动主体框架结构，只需要增减中间段的支撑立柱和轨道段即可适配不同长度的工件存放需求。在实际使用场景中，这类支架常用来存放长轴类零件、铝型材原材、长条管材等物料，替代传统的固定式木质或者钢制料架，滑动式的轨道设计让物料存取效率提升明显，同时避免工件堆叠存放造成的表面磕碰、变形问题，框架表面做了喷塑处理，在车间多油污、多切削液的环境下也能长期使用不生锈，维护成本极低。结构上没有复杂的传动部件，所有连接部位都采用标准紧固件锁紧，日常维护只需要定期检查脚杯的锁紧状态、轨道固定螺丝的松紧即可，不需要专门的润滑保养，适合车间一线长期高频率使用的场景。

　　另外在设计时也考虑了扩展性，框架侧面预留了标准的安装孔位，后续可根据使用需求加装挡料杆、物料标识牌、气动辅助推料机构等附件，不需要对主体结构做二次焊接改造，适配不同产线的个性化使用需求。双轨的布置形式也让承托的工件受力更均匀，不会因为单点支撑造成工件的弯曲变形，对于直线度要求较高的长条轴类、导轨类工件存放尤其适用，能避免工件在存放过程中因为放置不当产生的形位公差超差问题，减少后续加工的校形工序。
