多孔集成式流体分配金属阀块结构设计

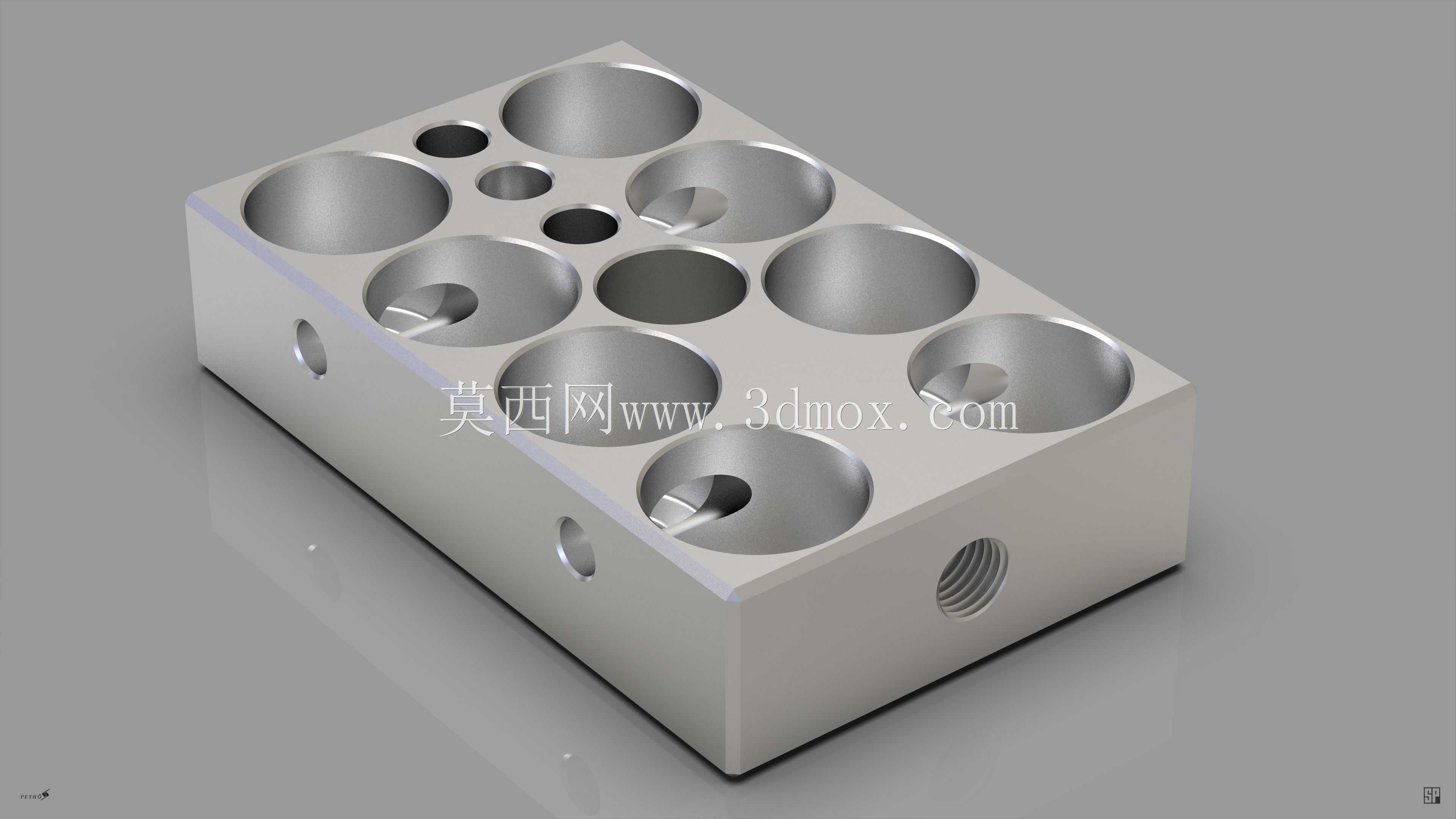

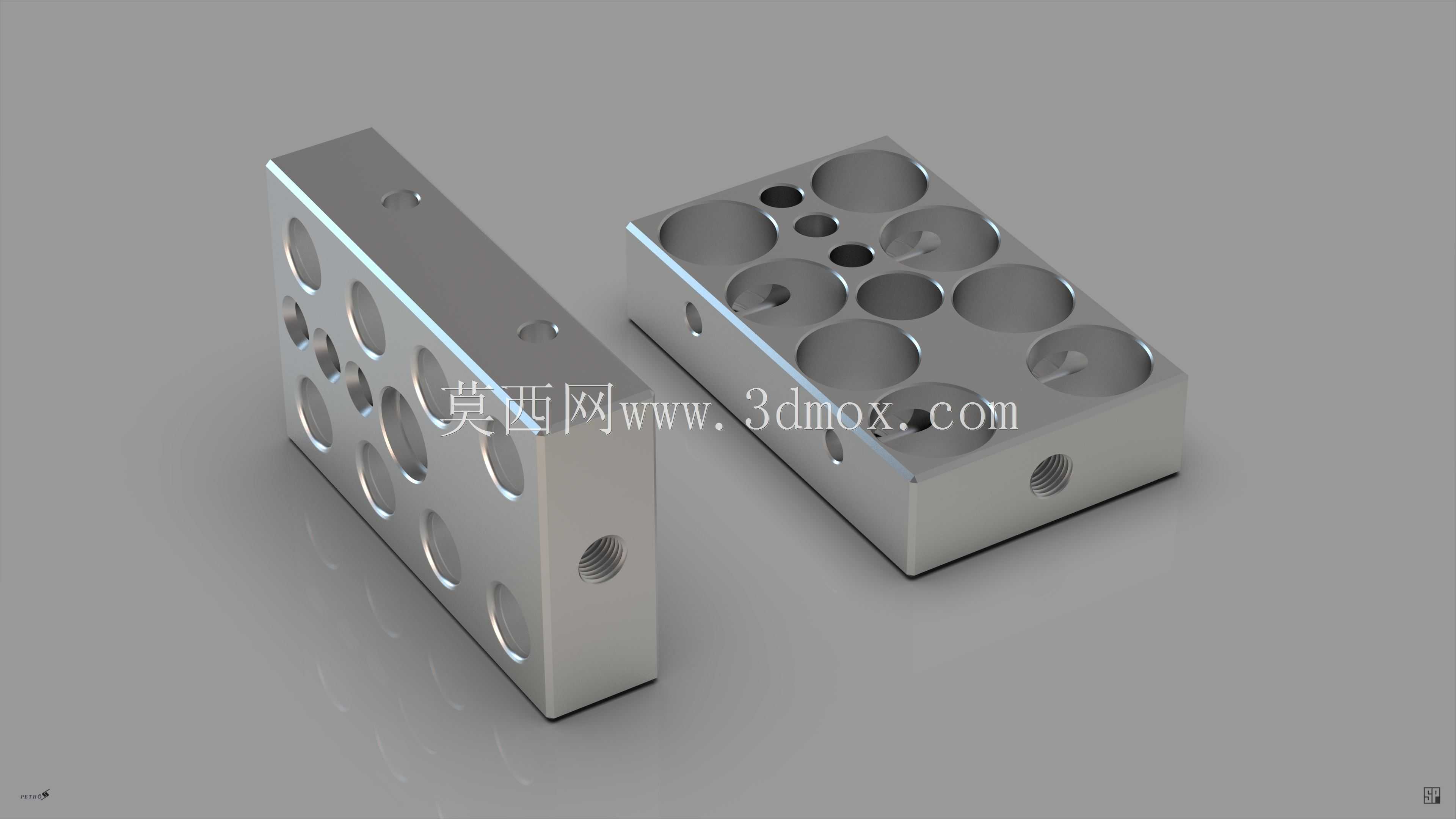

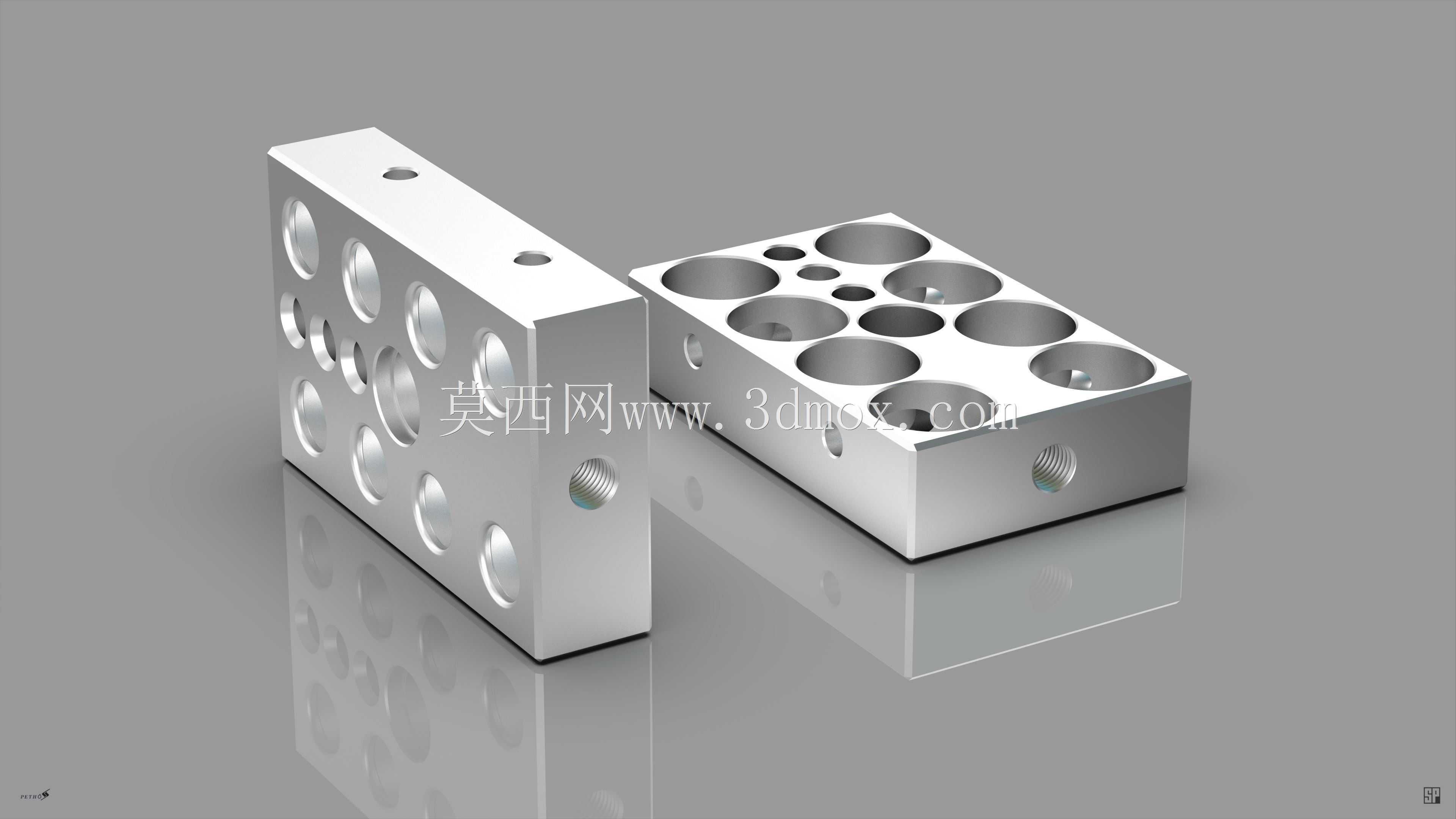

　　该多孔集成式金属块体是流体控制系统中的核心集成部件，主要应用在实验室分析仪器、小型气动控制回路、精密流体配比设备的气路或液路分配环节，替代传统分散式管路连接结构，减少管路接头数量、降低系统泄漏风险，同时压缩控制单元的整体安装空间。从结构设计来看，块体采用长方体金属基材加工，顶面排布多组不同直径的沉孔与通孔，不同孔径对应不同通径的流体通道，部分沉孔内置定位台阶，用于嵌入密封垫圈、阀芯或者流体管路接头，保证连接位置的同轴度与密封可靠性；块体侧面设置的螺纹孔为侧向流体进出接口，可直接对接外螺纹管路接头，无需额外转接板，侧面的小型光孔为安装定位孔，用于将整个阀块固定在设备安装基板上，孔位公差控制在IT7级，保证安装后与周边元件的位置匹配度。

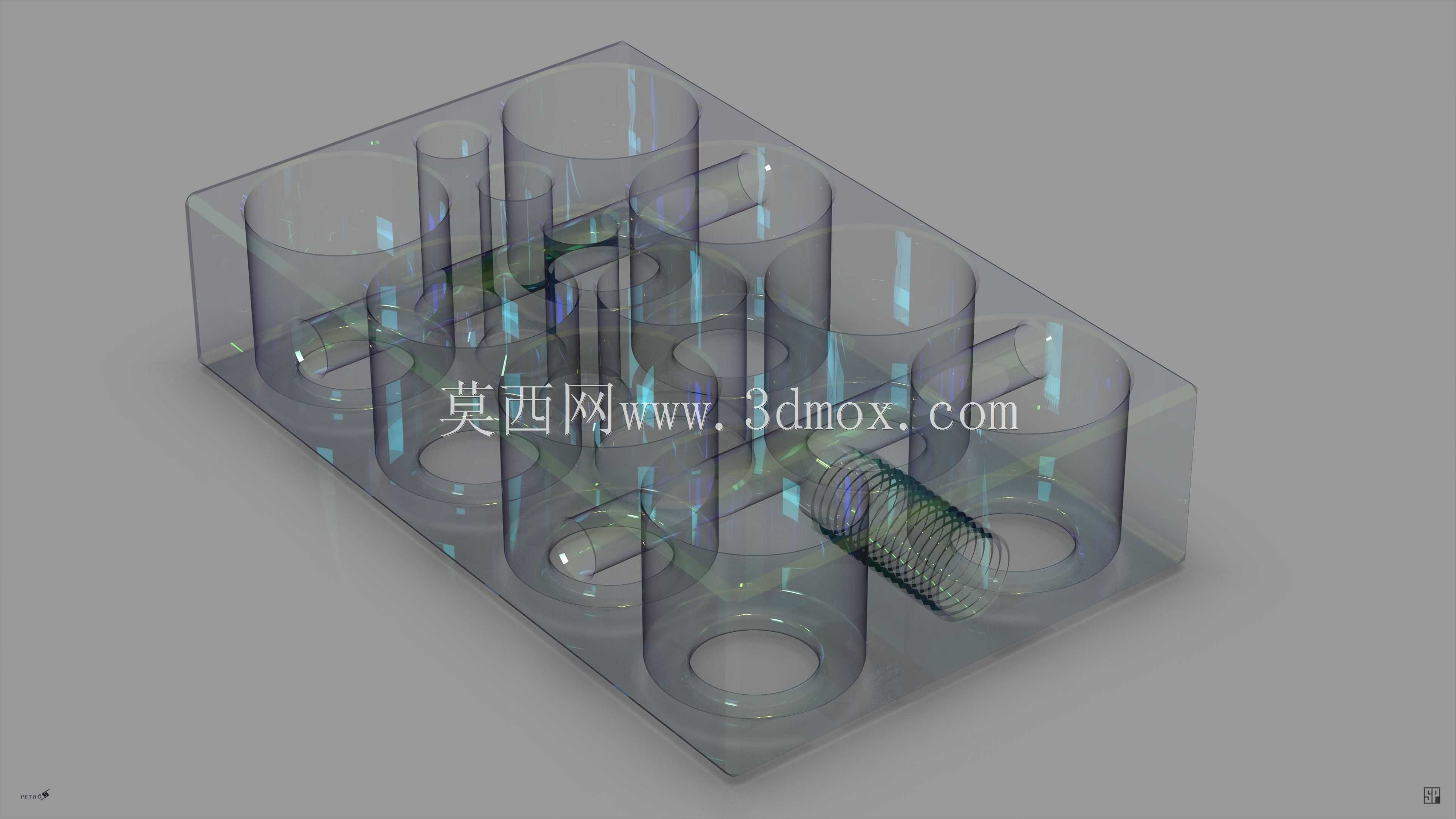

　　设计过程中优先考虑流体路径的最短化排布，不同孔径的通道在块体内部交叉连通时，做了过渡圆角处理，避免流体在转角位置形成紊流或者残留积液，针对需要独立通断的通道，在孔位排布时预留了阀芯安装的同轴空间，可直接适配标准规格的微型电磁阀或者单向阀，无需额外设计安装支架。外形尺寸方面，块体整体为规整长方体，所有安装孔位的中心距均按照标准流体元件的安装间距设计，侧向接口的螺纹规格统一选用常用的管螺纹标准，可直接对接市面常规规格的气动或液路管路，安装边界上，块体底部为全平面设计，可直接贴合安装基板，无需额外加工避空位，顶面的沉孔深度统一控制，保证嵌入的元件顶面齐平，不会出现突出块体表面的情况，避免与设备上层盖板产生干涉。在实际设备运行中，

　　该集成块可同时实现多路流体的汇流、分流、独立通断控制，相比传统的管路拼接结构，集成后的阀块将原本分散的十余个接头整合为一个整体部件，装配时仅需要固定块体、对接侧向进出管路、在顶面沉孔安装对应阀件即可完成整个流体单元的装配，大幅减少装配工时，同时减少了接头位置的泄漏点，提升系统运行稳定性。块体的加工工艺采用整块金属坯料铣削成型，所有孔位一次装夹加工完成，保证各孔位的位置精度，通道内部做去毛刺处理，避免金属碎屑残留进入流体回路造成元件堵塞，表面做阳极氧化或者钝化处理，提升抗腐蚀能力，适配不同性质的流体介质，包括常规压缩空气、惰性气体、弱腐蚀性液体等。在选型适配时，可根据实际流体通路的数量、通径需求调整顶面孔位的数量与直径，侧向接口的位置也可根据设备管路走向调整到不同侧面，安装定位孔的间距可匹配不同设备的安装基板孔位，具备较强的适配性，可直接应用在小型流体控制设备的集成化设计中，帮助设计人员压缩设备整体体积，提升系统集成度。
