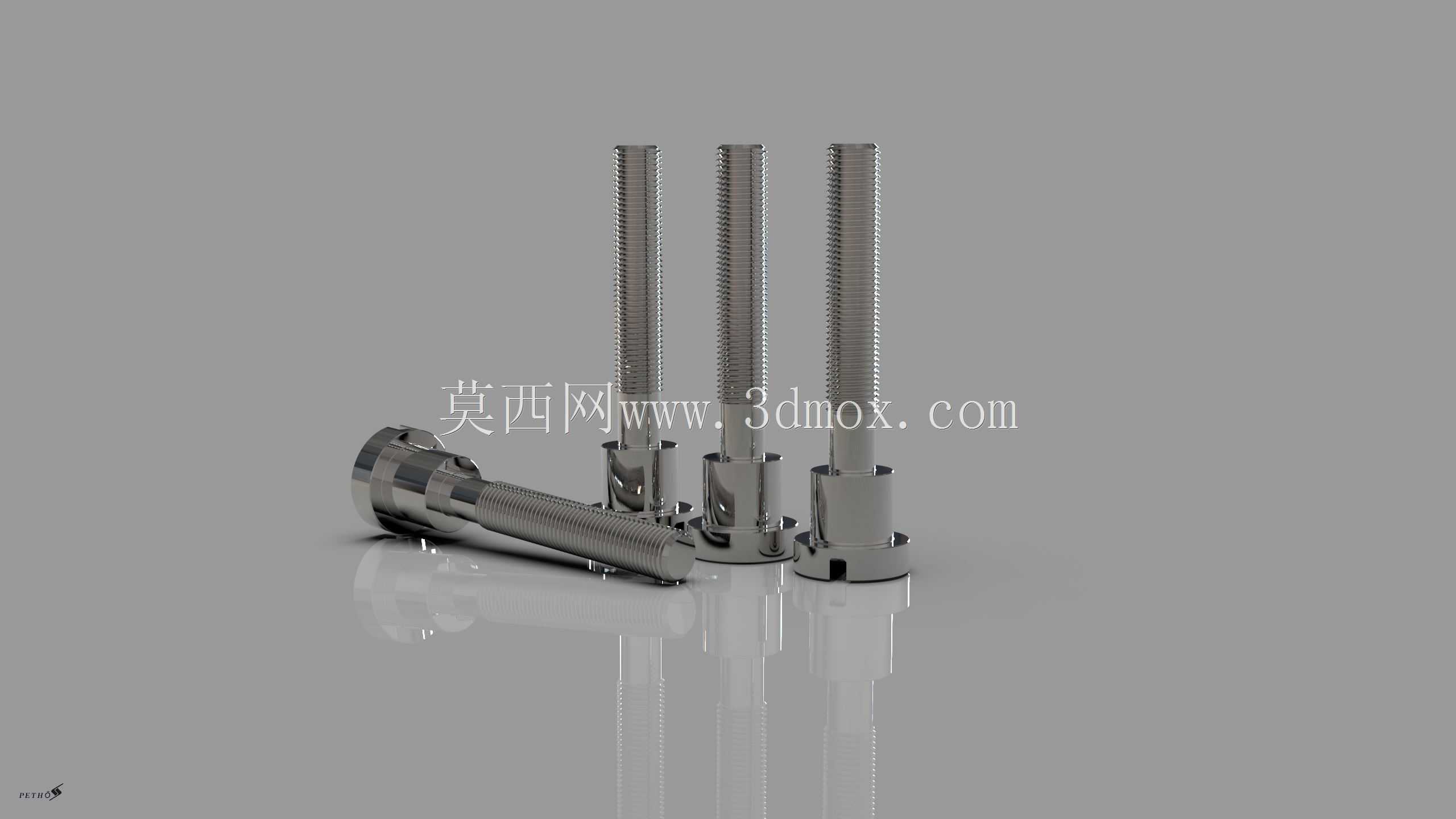

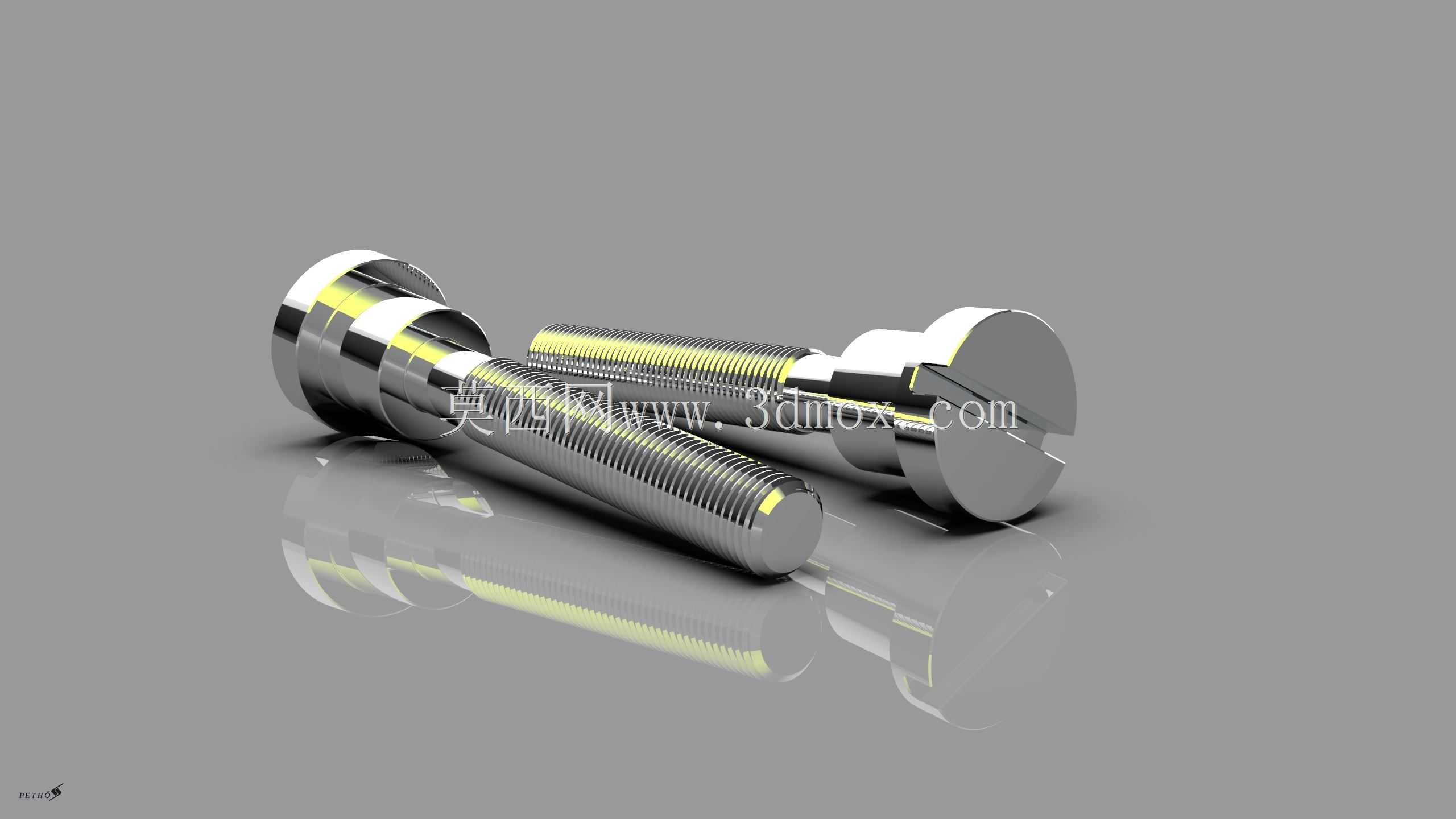

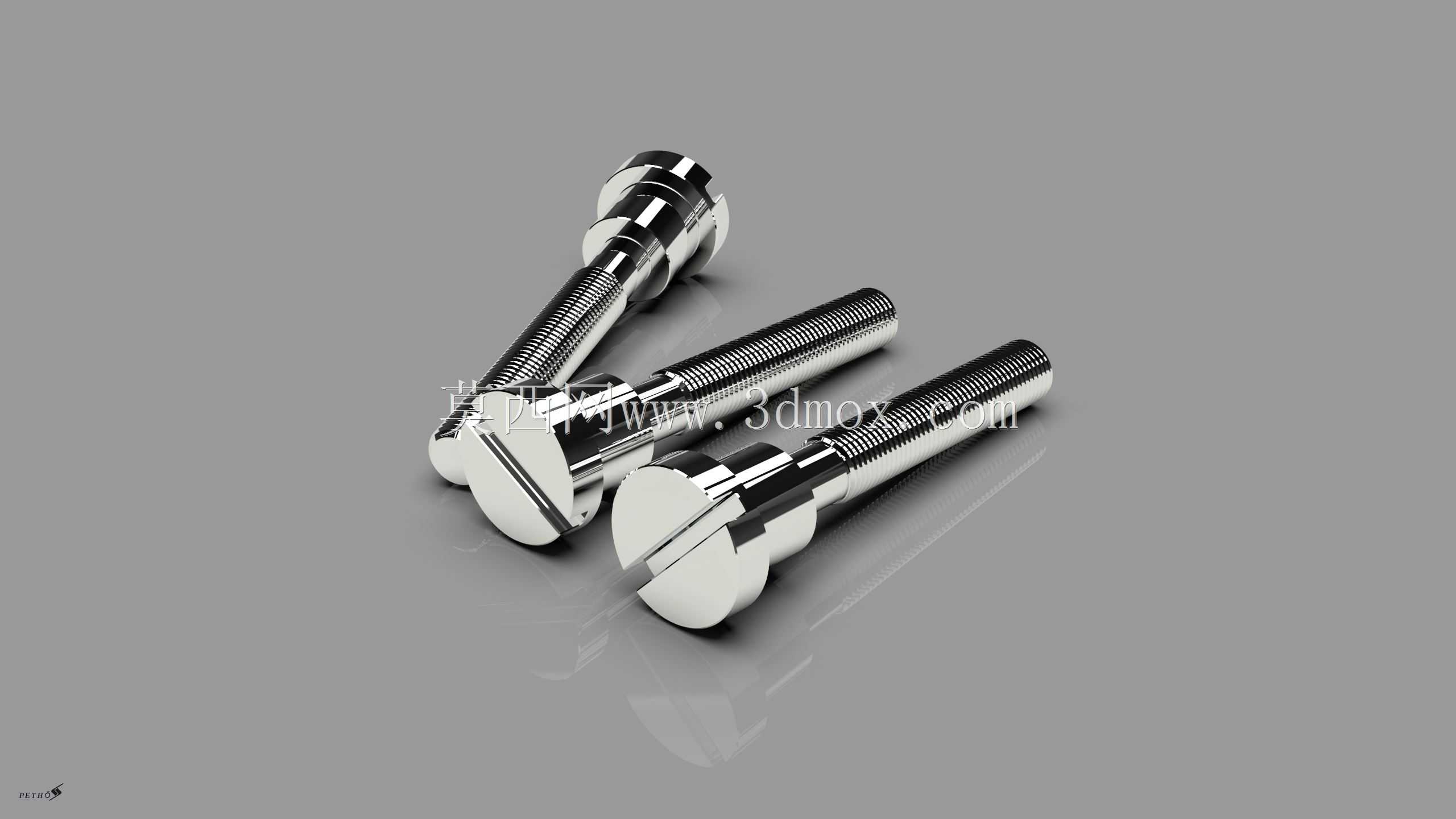

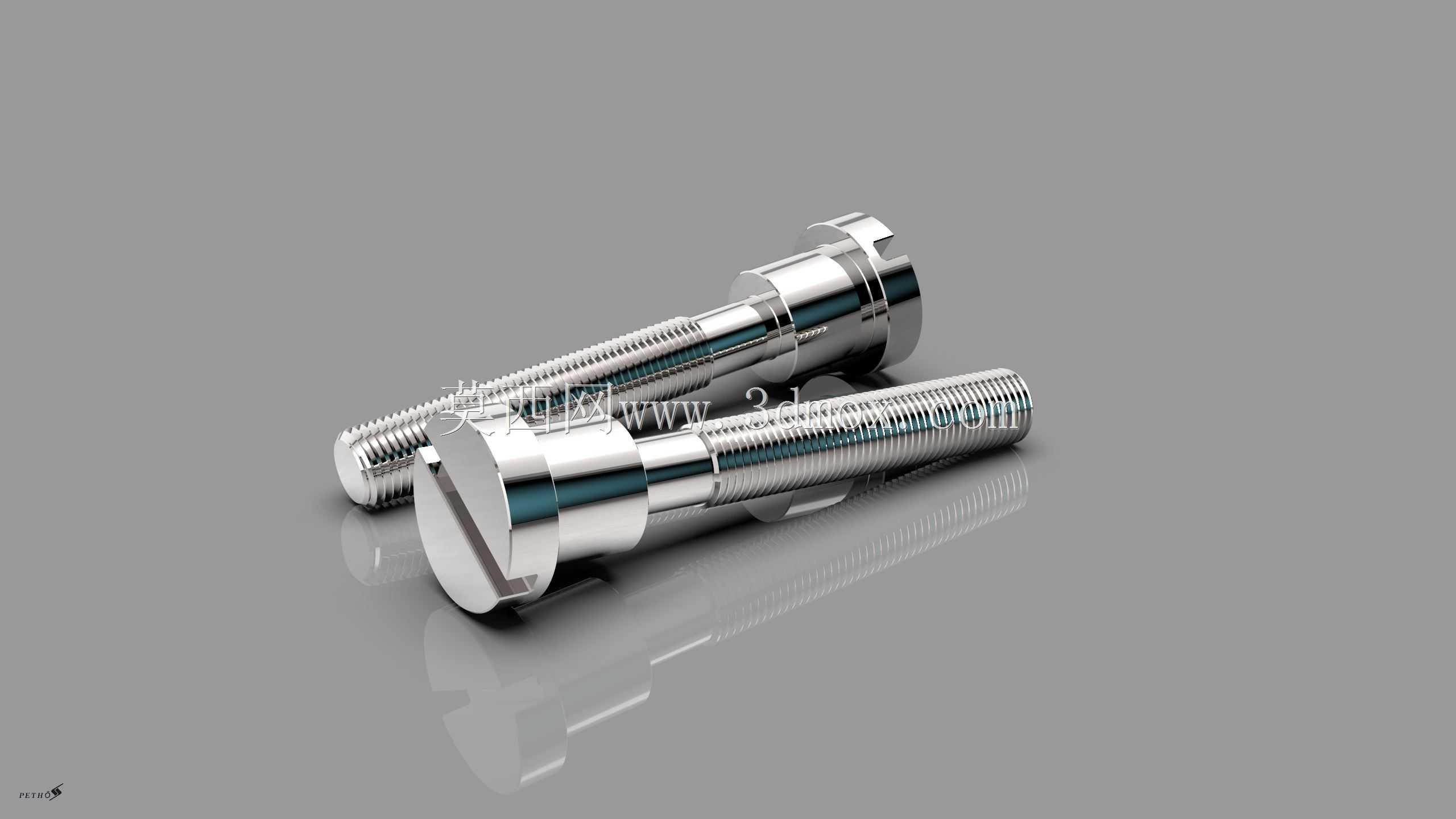

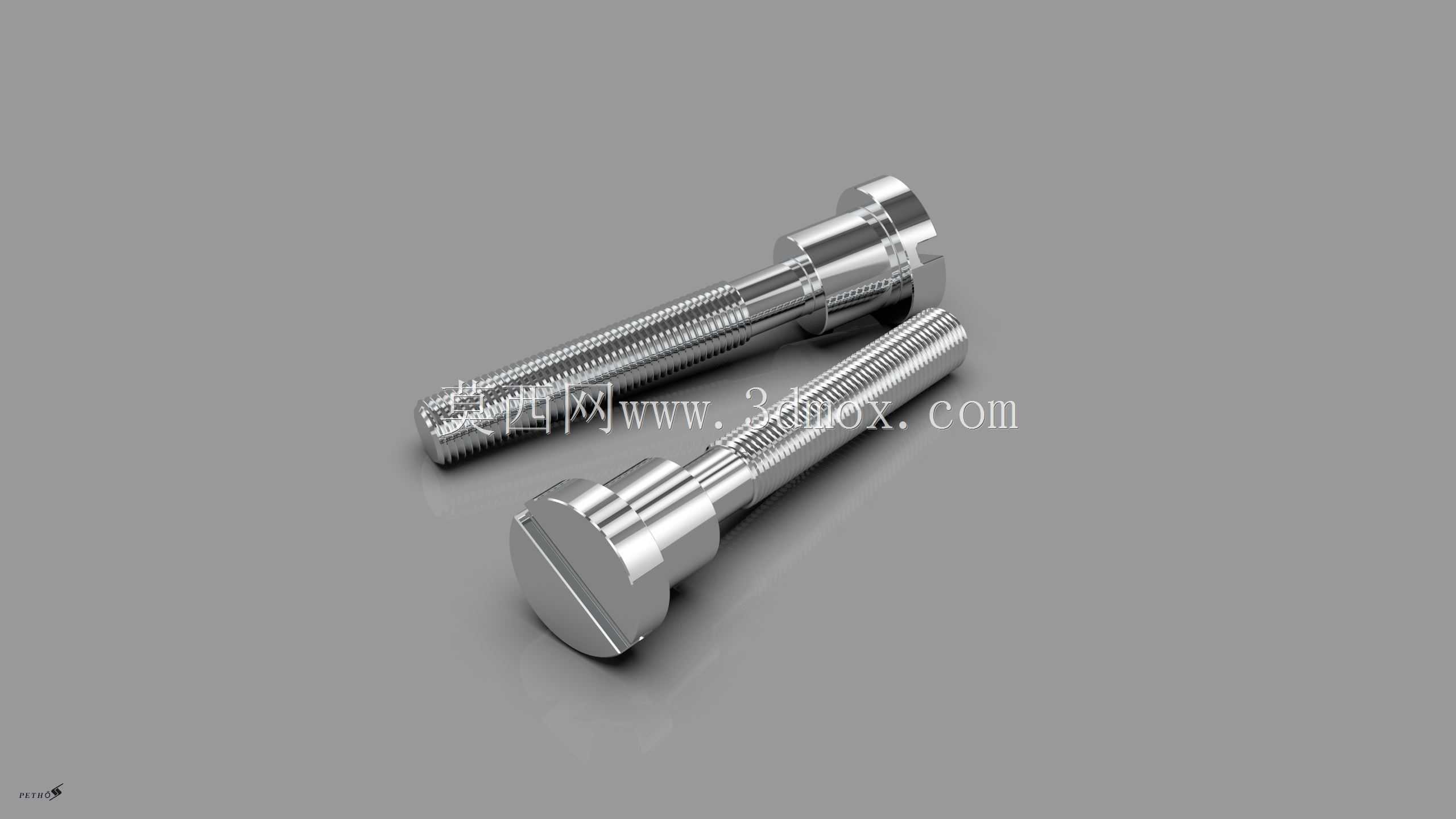

内六角圆柱头带肩螺栓紧固件结构

　　在工业装配场景里，这类带肩内六角螺栓的应用覆盖范围极广，从精密仪器内部的模组固定，到自动化生产线的工装夹具定位，再到小型机电设备的壳体拼接，都能见到这类零件的身影。和普通全螺纹内六角螺栓不同，这款螺栓在头部下方设计了一段直径大于螺纹大径的圆柱轴肩，这个结构并非冗余设计，在实际装配中，轴肩可以直接穿入被连接件的预制光孔内，承担径向定位的作用，避免螺栓拧紧过程中出现的径向窜动，同时轴肩的端面可以和被连接件表面形成更大的承压接触面积，降低接触面的压应力，防止软质被连接件表面被螺栓头部压溃，尤其适合铝合金、工程塑料这类强度较低的基材连接场景。

　　从设计逻辑上看，这款螺栓的螺纹段采用标准公制粗牙螺纹，牙型角60度，螺纹收尾处设计了合理的退刀结构，避免螺纹加工到轴肩位置出现应力集中的尖角，轴肩和螺纹段的过渡位置加工了微小的圆角，这个圆角半径控制在0.2到0.3倍螺纹螺距之间，既不会因为圆角过大导致装配时轴肩无法贴合被连接件表面，也能有效降低交变载荷下的应力集中系数，提升螺栓的疲劳寿命。螺栓头部采用标准内六角驱动结构，六角槽的深度和对边尺寸符合通用紧固件标准，适配市面上常规的内六角扳手，拧紧时可以施加更大的预紧力矩，相比十字槽或者一字槽的驱动结构，不容易出现打滑滑牙的问题，适合需要可靠预紧的连接位置。

　　在安装边界上，这类螺栓的轴肩长度需要和被连接件的光孔深度匹配，通常轴肩长度要比光孔深度短0.1到0.2毫米，保证拧紧后轴肩端面能完全贴合承压面，同时不会因为轴肩过长导致被连接件之间出现间隙。螺纹段的长度需要根据被连接件的总厚度、螺母厚度或者螺纹孔的深度来选定，螺纹旋合长度通常控制在1倍到1.5倍螺纹公称直径之间，既能保证足够的连接强度，也不会因为旋合过长导致装配效率降低。螺栓头部的外径比轴肩直径大1.5倍左右，这个尺寸设计既保证了头部有足够的抗扭强度，也不会因为头部过大占用过多的装配空间，在空间紧凑的设备内部，这个尺寸优势尤为明显，不需要预留过大的扳手活动空间，内六角扳手可以从轴向插入操作，适合狭窄位置的装配作业。

　　实际使用中，这类螺栓常被用于需要精准定位的连接场景，比如传感器安装支架的固定、导轨滑块的限位连接、气动元件的安装定位，轴肩和光孔的配合可以选用H7/h6的小间隙配合，装配时既能轻松穿入，也能保证被连接件之间的位置精度，不需要额外增加定位销就能实现可靠的径向定位，减少零件数量，降低装配复杂度。螺栓的表面处理通常采用发黑或者镀锌处理，发黑处理的螺栓适合室内干燥环境的设备装配，成本较低，镀锌处理的螺栓具备一定的防锈能力，可以用于户外或者湿度较高的工况。在受力特性上，这类螺栓主要承受轴向的预紧拉力，轴肩部分可以承受一定的径向剪切力，在有小幅径向载荷的连接位置，相比普通螺栓可以承受更大的横向载荷，不容易出现螺栓被剪断的失效情况。建模过程中，螺纹部分可以采用简化的修饰螺纹特征来提升模型的操作流畅度，在需要做有限元分析的场景下，可以对螺纹牙型做精确建模，网格划分时在螺纹过渡位置和轴肩圆角位置做网格加密，保证应力计算结果的准确性，整体模型的尺寸公差标注需要严格遵循紧固件相关标准，保证加工出来的零件具备互换性，可以直接替换同规格的标准紧固件使用。
