工业导轨式线缆排布固定夹持构件

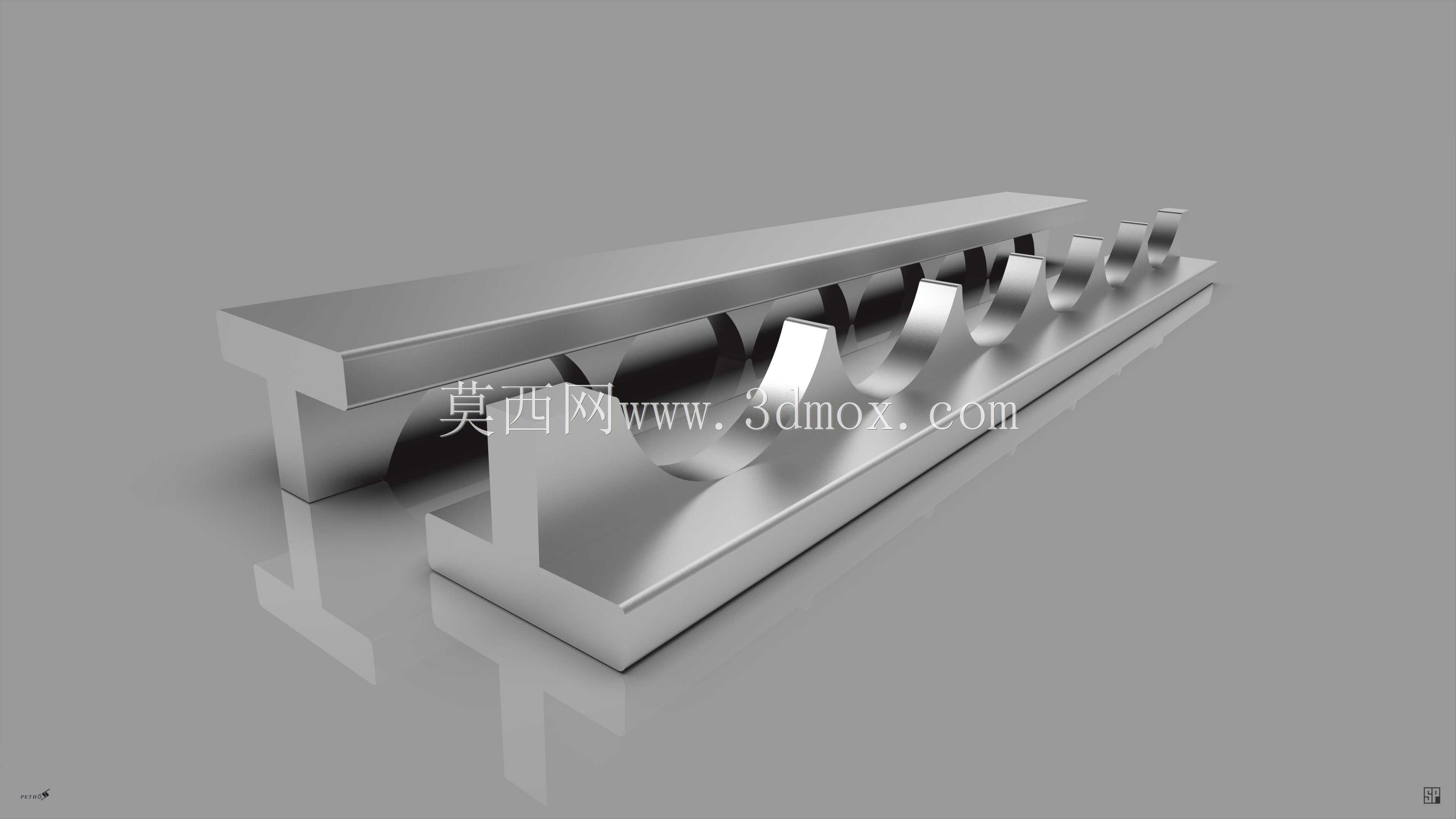

　　该构件属于工业布线系统里的配套夹持类结构件，主要应用在自动化产线机架布线、电气柜内部走线、设备动力线缆排布场景中，用来替代传统扎带、线卡实现多根线缆的有序分层固定，避免设备运行过程中线缆晃动产生磨损、信号干扰，同时方便后期运维时的线路梳理与增减调整。从结构设计来看，主体采用T型基座作为安装承载部分，基座的下沿卡边可以直接嵌入标准工业铝型材的T型槽内，不需要额外打孔攻丝，安装时只需要顺着型材槽道滑入对应位置，调整好排布间距后就能完成定位，适配市面上主流的30系列、40系列工业铝型材安装槽尺寸，安装边界上基座总宽度与型材槽口的配合间隙控制在0.2mm以内，既保证滑动顺畅不会卡滞，又不会出现安装后横向窜动的问题。

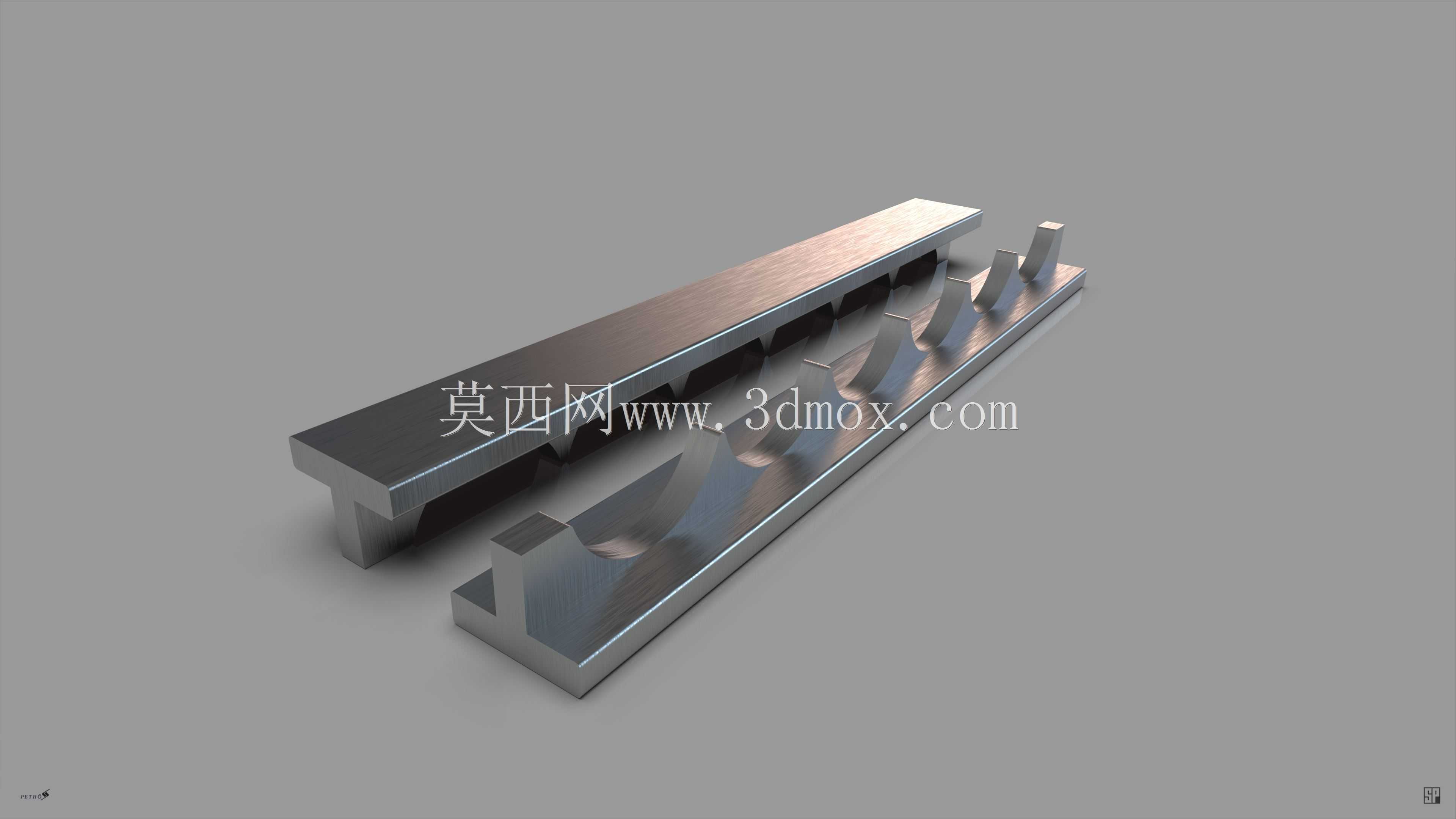

　　上部的连续弧形卡槽是核心功能结构，每个卡槽的圆弧半径做了差异化适配，能够兼容不同线径的动力线、信号线、气管的固定需求，卡槽的开口处做了15度的导向倒角，布线时可以直接把线缆顺着倒角压入卡槽，不需要额外工具就能完成卡装，卡槽内侧做了细微的防滑纹理，卡入后的线缆在受到轴向拉扯力时不会出现滑脱移位，同时卡槽边缘做了R0.5的圆角处理，不会割伤线缆外层的绝缘护套，避免长期使用后出现绝缘层破损漏电的风险。相邻卡槽之间的分隔筋采用等间距排布，筋板厚度经过受力校核，在单根卡槽承受50N侧向力的时候不会出现变形断裂，同时筋板的高度低于线缆卡入后的最高点，不会对相邻线缆产生挤压。整个构件的材质设计默认采用6061铝合金一体铣削成型，

　　表面做阳极氧化处理，兼顾结构强度与耐腐蚀性能，在有防静电需求的场景下也可以替换为POM材质加工，适配不同工况的使用要求。在实际设备布线应用中，这类夹持构件可以根据布线长度需求多件串联排布，相比传统的扎带固定方式，不会出现扎带老化断裂、线缆捆扎过紧影响散热的问题，后期调整线路时不需要剪断扎带重新捆扎，只需要把对应线缆从卡槽中取出调整即可，能大幅降低设备运维的布线工作量。设计过程中特意规避了传统线卡需要螺丝固定的复杂安装方式，利用铝型材槽道的自身结构实现无紧固件安装，整个构件没有多余的突出结构，安装后整体与型材表面齐平，不会占用设备机架的额外安装空间，在狭小的电气柜内部布线场景中优势尤为明显。卡槽的排布方向与基座长度方向保持平行，

　　卡入后的线缆走向与型材延伸方向一致，能够保证线缆排布横平竖直，符合工业设备布线的工艺规范，方便布线施工时的工艺检查。针对不同的布线数量需求，该结构可以通过调整基座长度、增减卡槽数量来形成系列化规格，不需要重新调整整体安装接口，能够直接替换同安装规格的不同卡槽数构件，适配从单根粗动力缆到多根细信号缆的不同布线场景。构件的整体形位公差控制上，基座安装面的平面度控制在0.1mm以内，保证与铝型材表面贴合紧密，不会出现安装后翘曲的问题，卡槽的圆弧轮廓度公差控制在0.08mm，保证与不同线径线缆的贴合度均匀，不会出现局部压接过紧或者卡接松动的情况。在重载设备的布线场景中，还可以在基座的侧面加装紧定螺钉，当构件滑入型材对应位置后拧紧紧定螺钉顶在型材槽底，实现更牢固的固定，应对设备运行时的强振动工况，避免构件沿槽道滑动移位。
