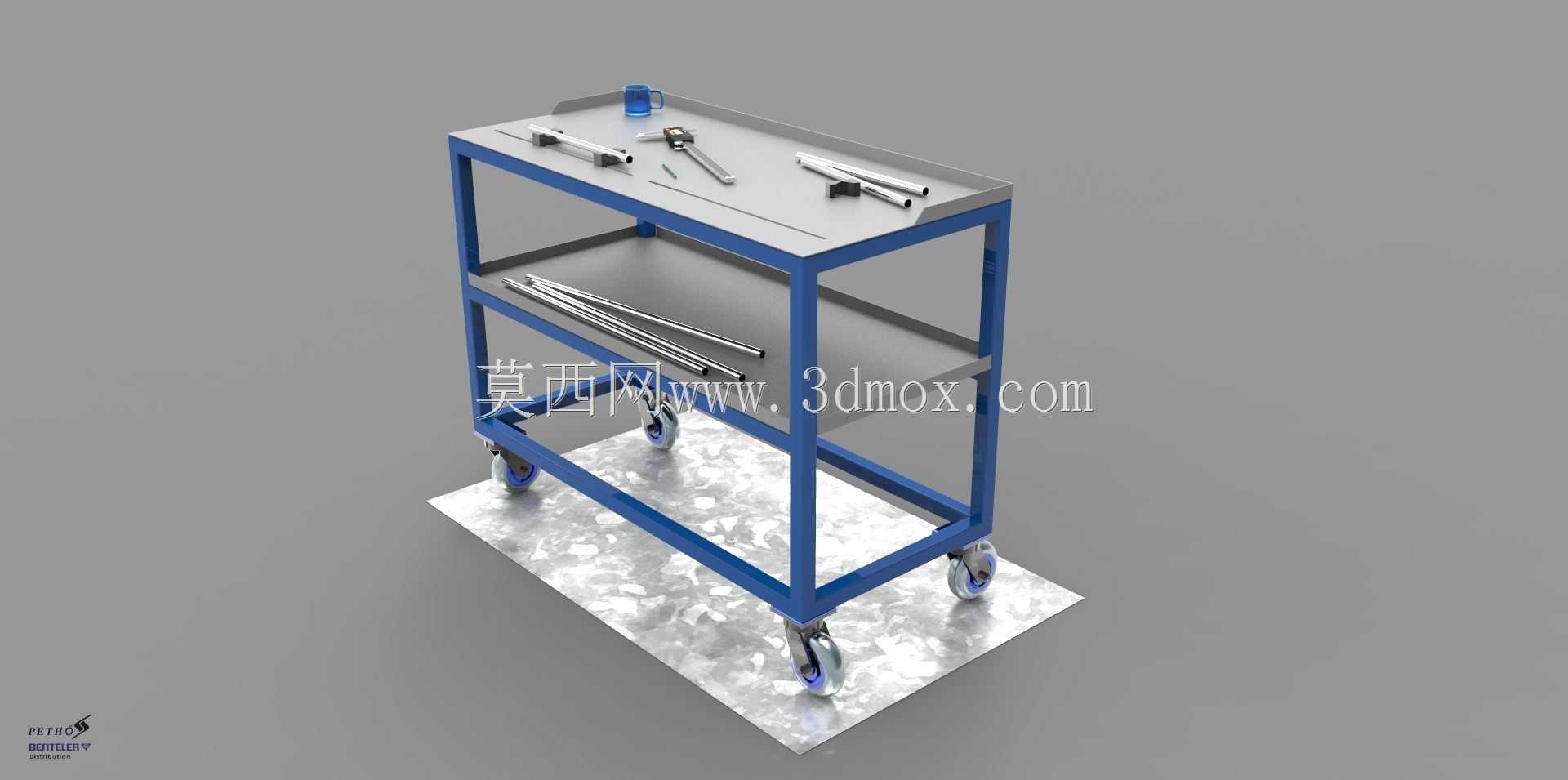

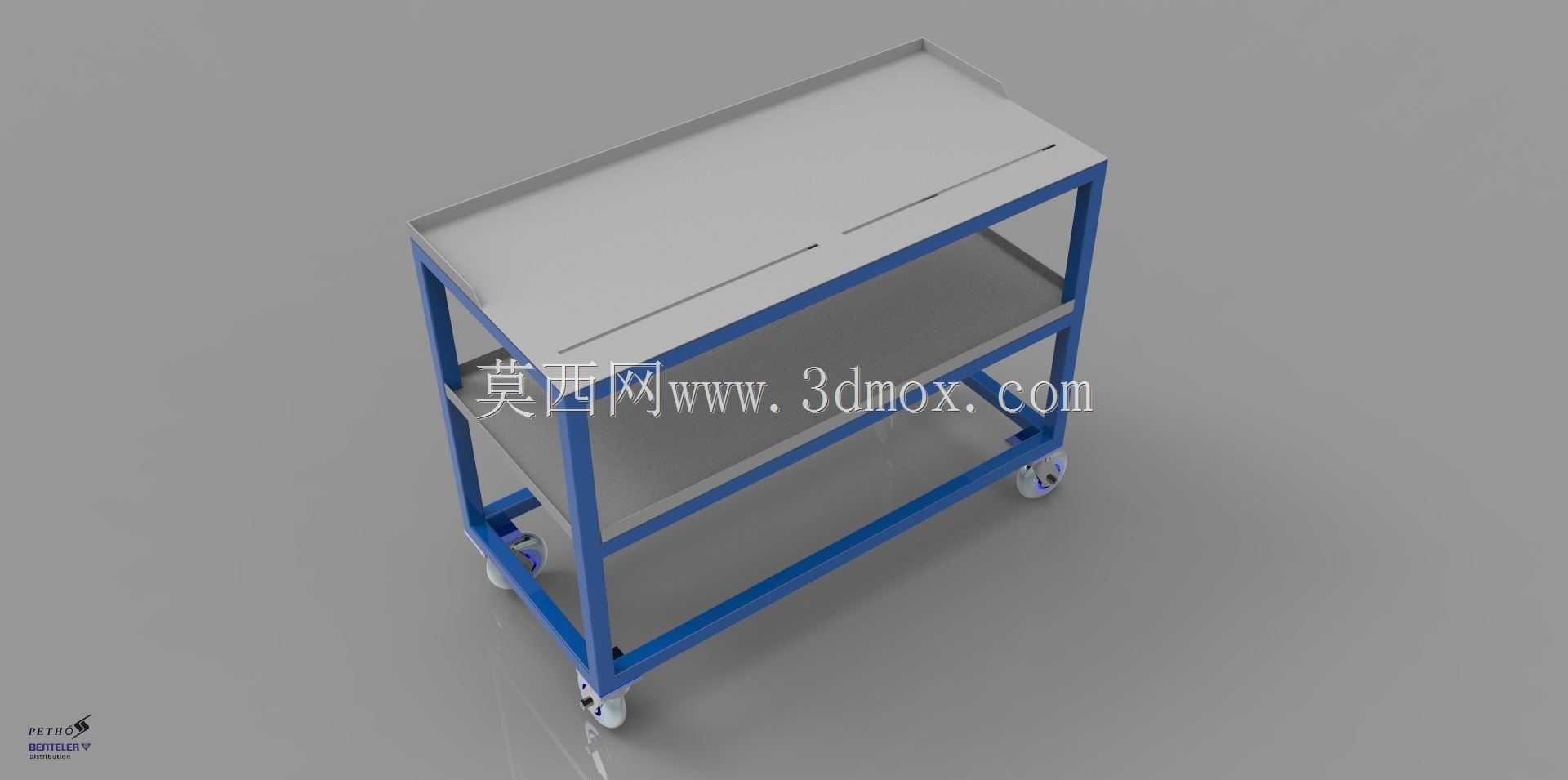

车间三层移动工具置物推车结构设计

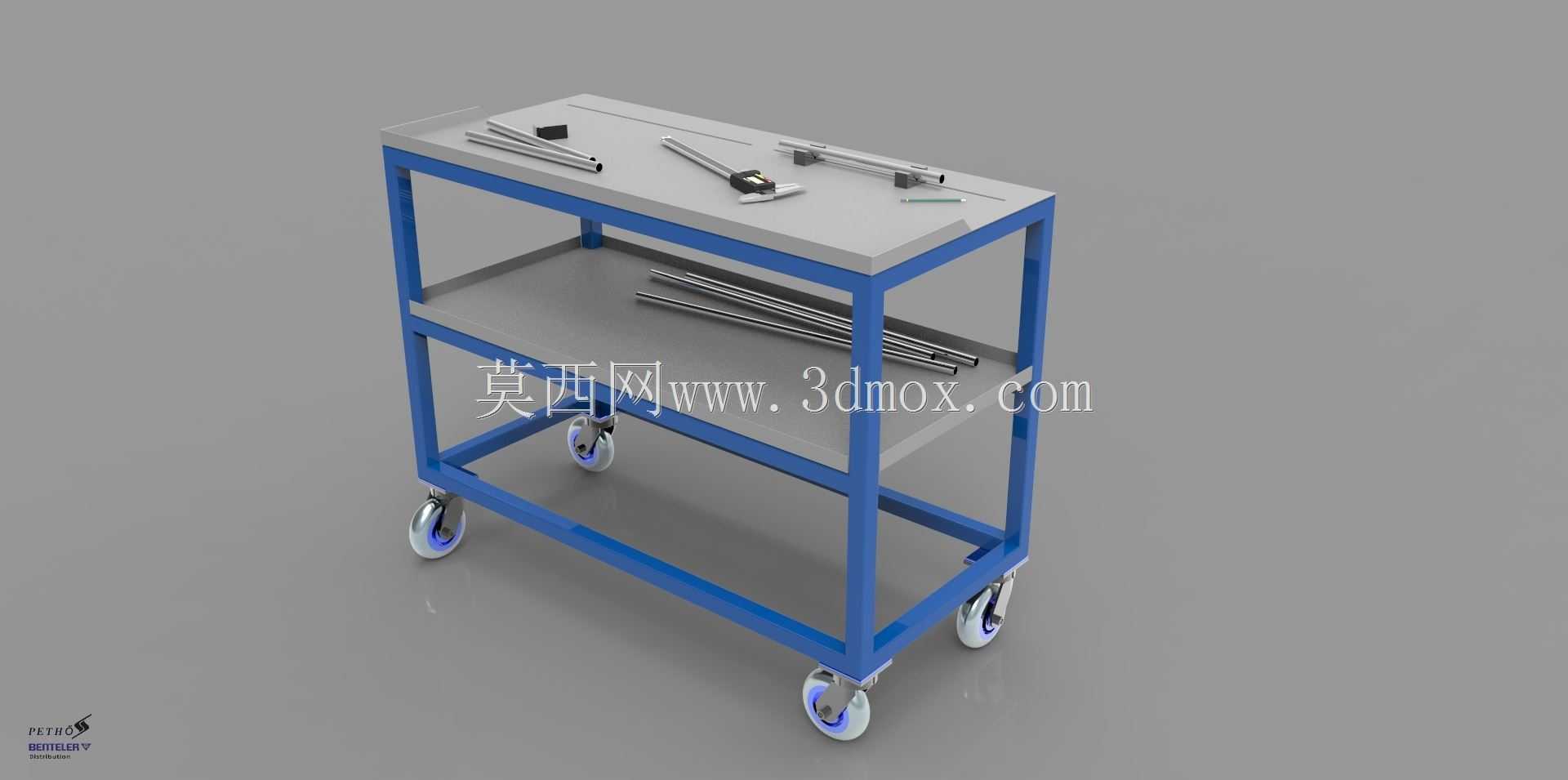

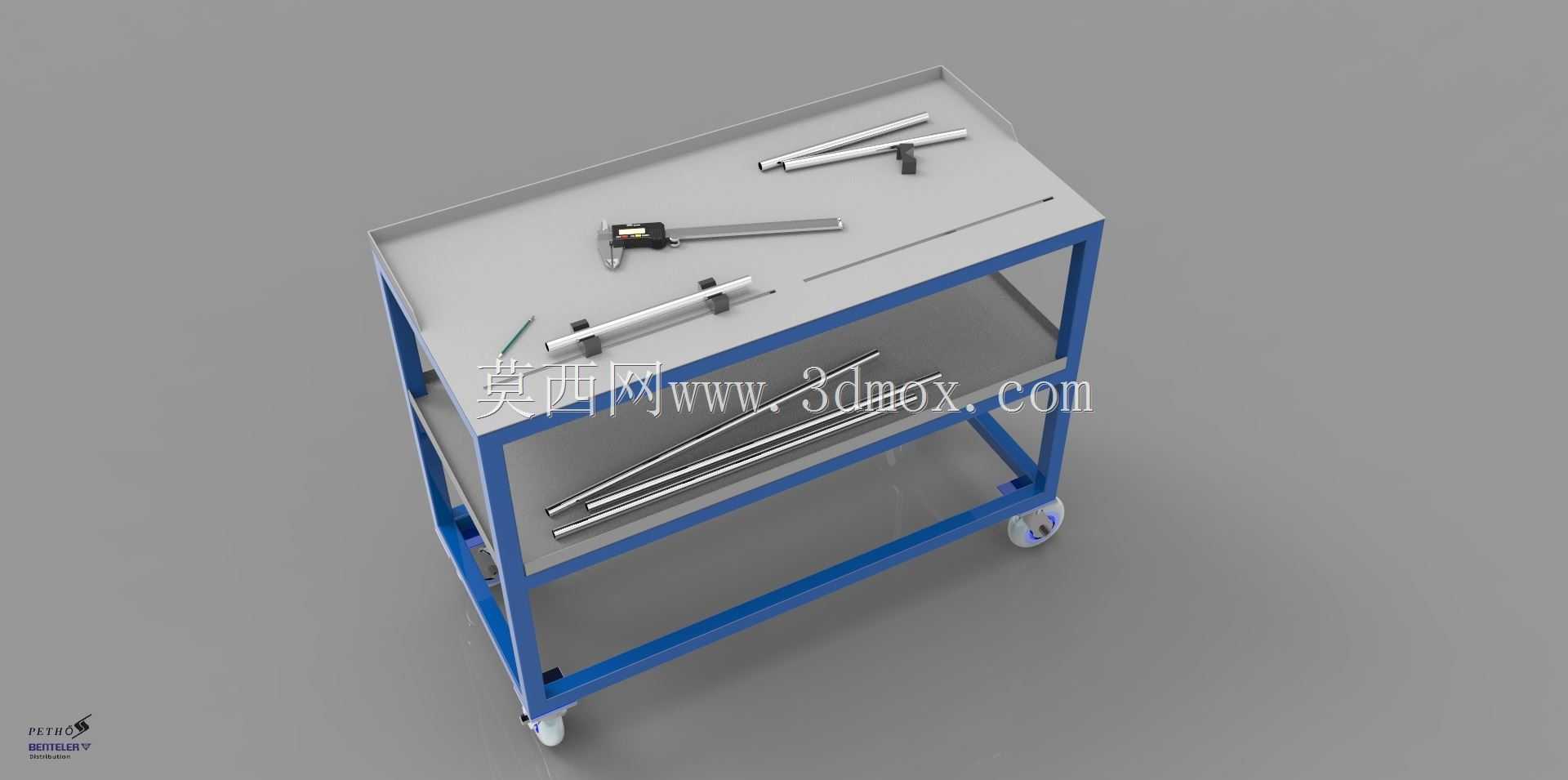

　　这款三层移动置物推车的设计，核心瞄准机加工车间、装配工位、设备维保现场的零散工具转运与临时存放需求，区别于固定工位的工具柜，它的移动属性可以让常用工具、待装小零件、检修耗材直接跟随作业人员移动，减少往返工具台取件的无效走动，在多工位并行的装配线、大型设备的现场检修场景下，这类移动推车的使用能直接压缩单工位的辅助作业时长。

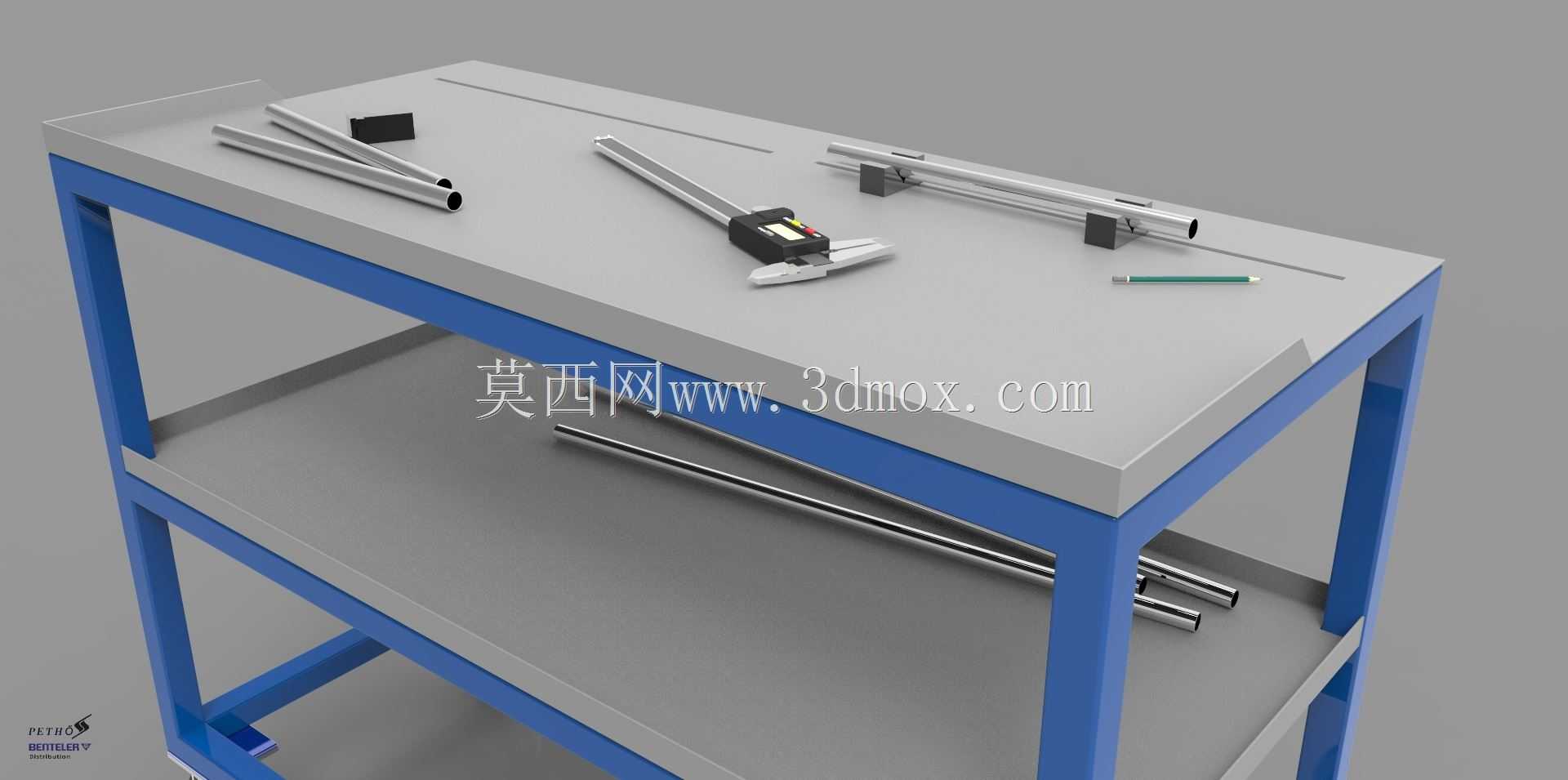

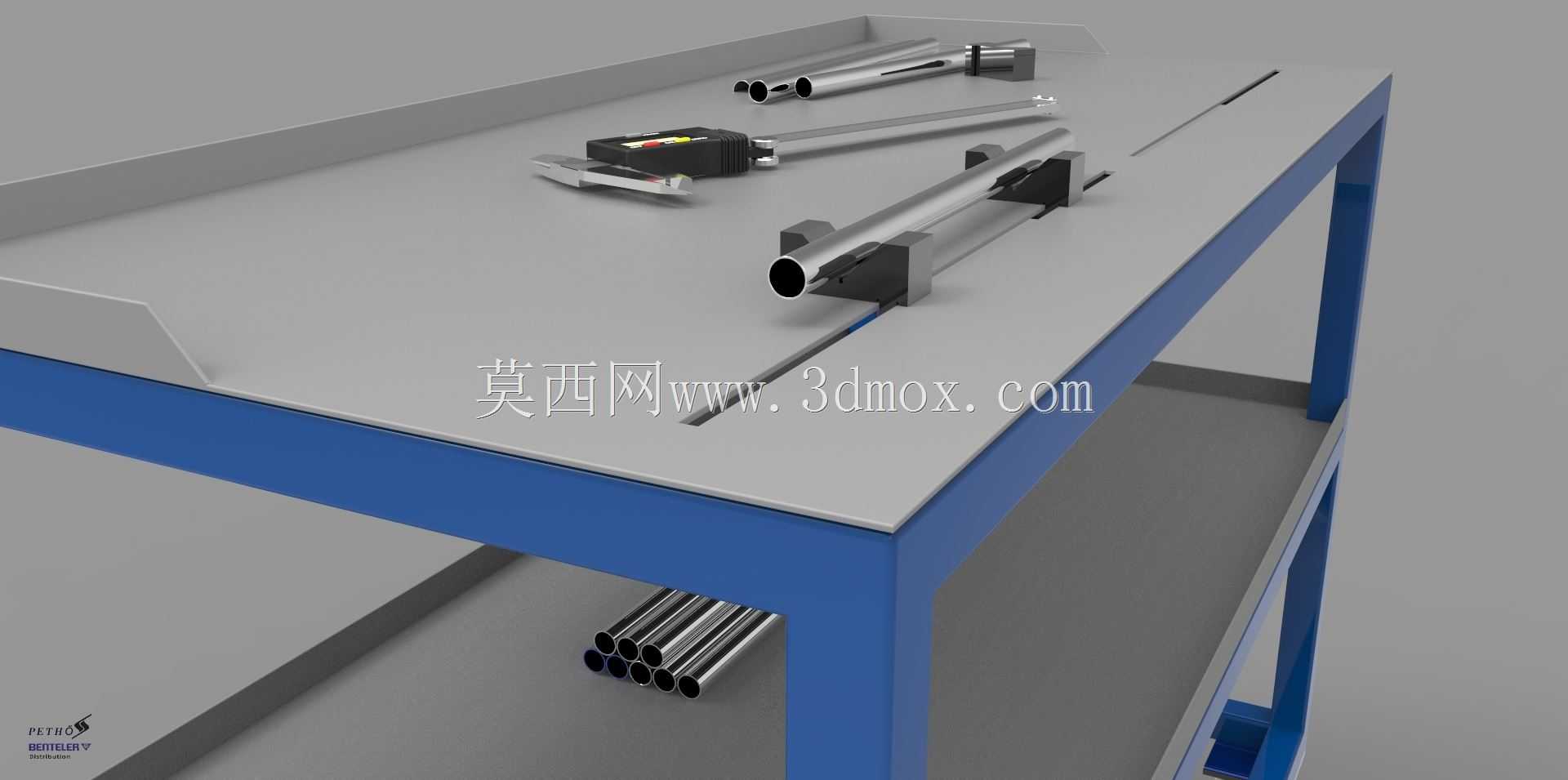

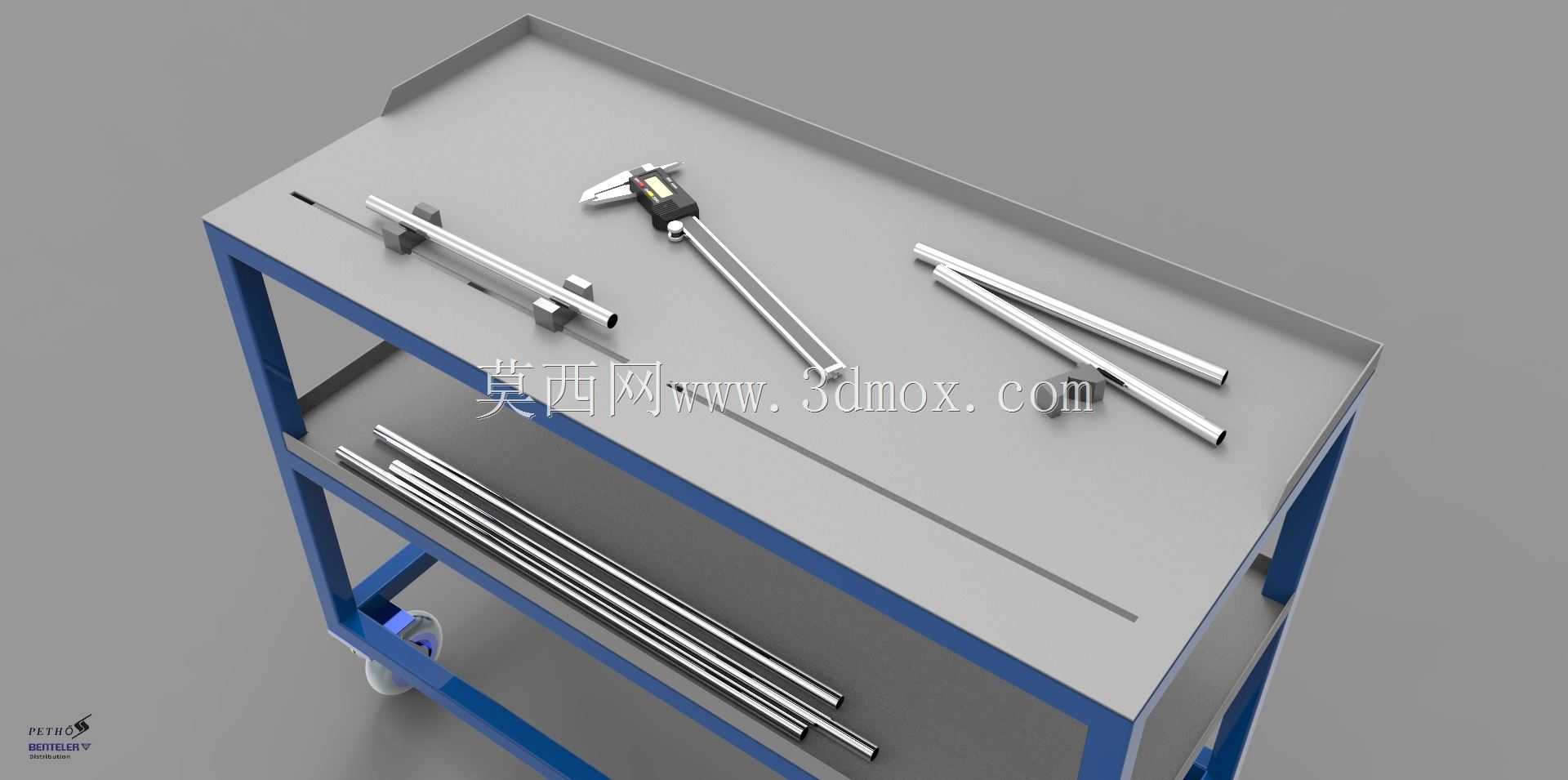

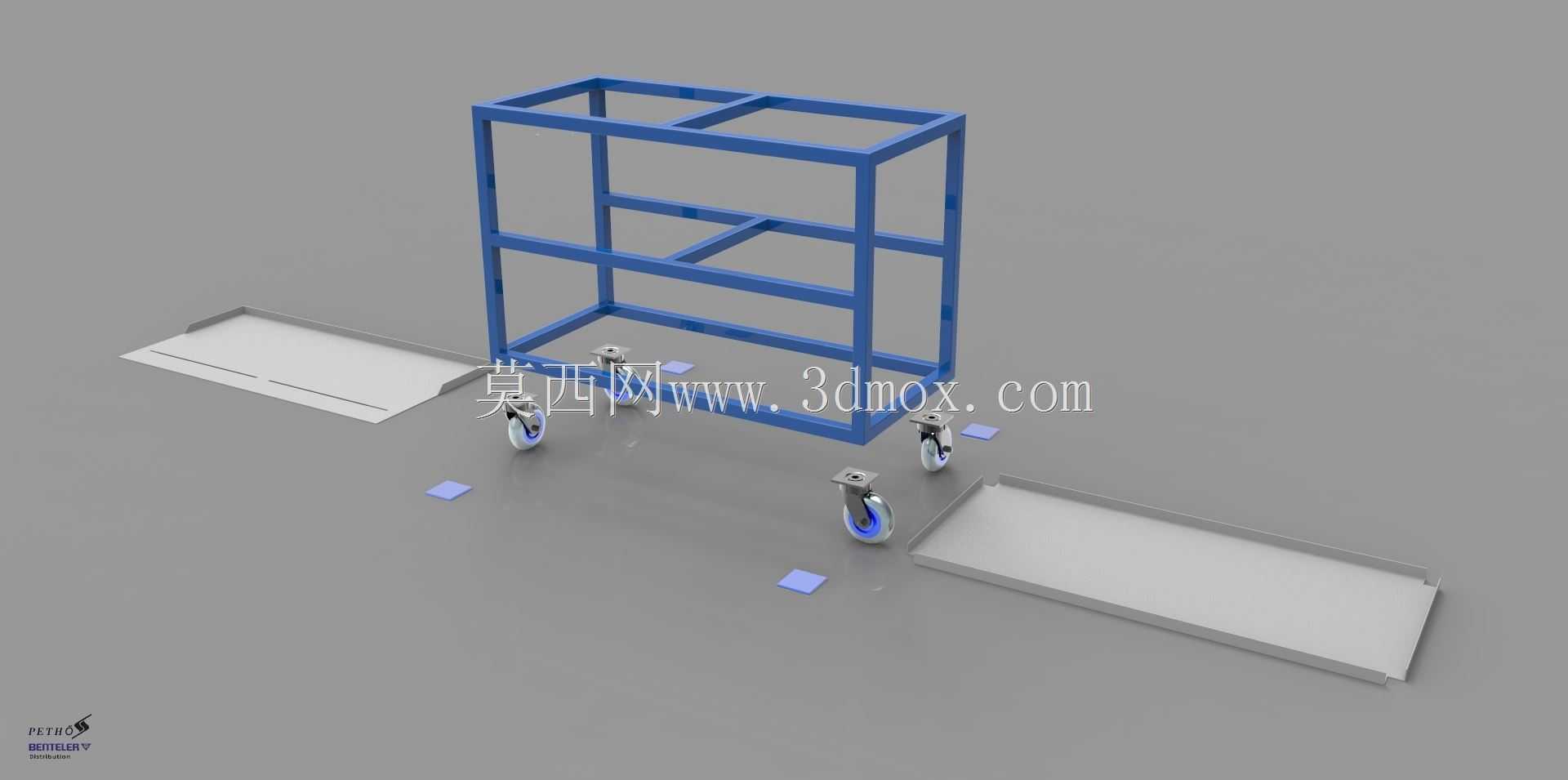

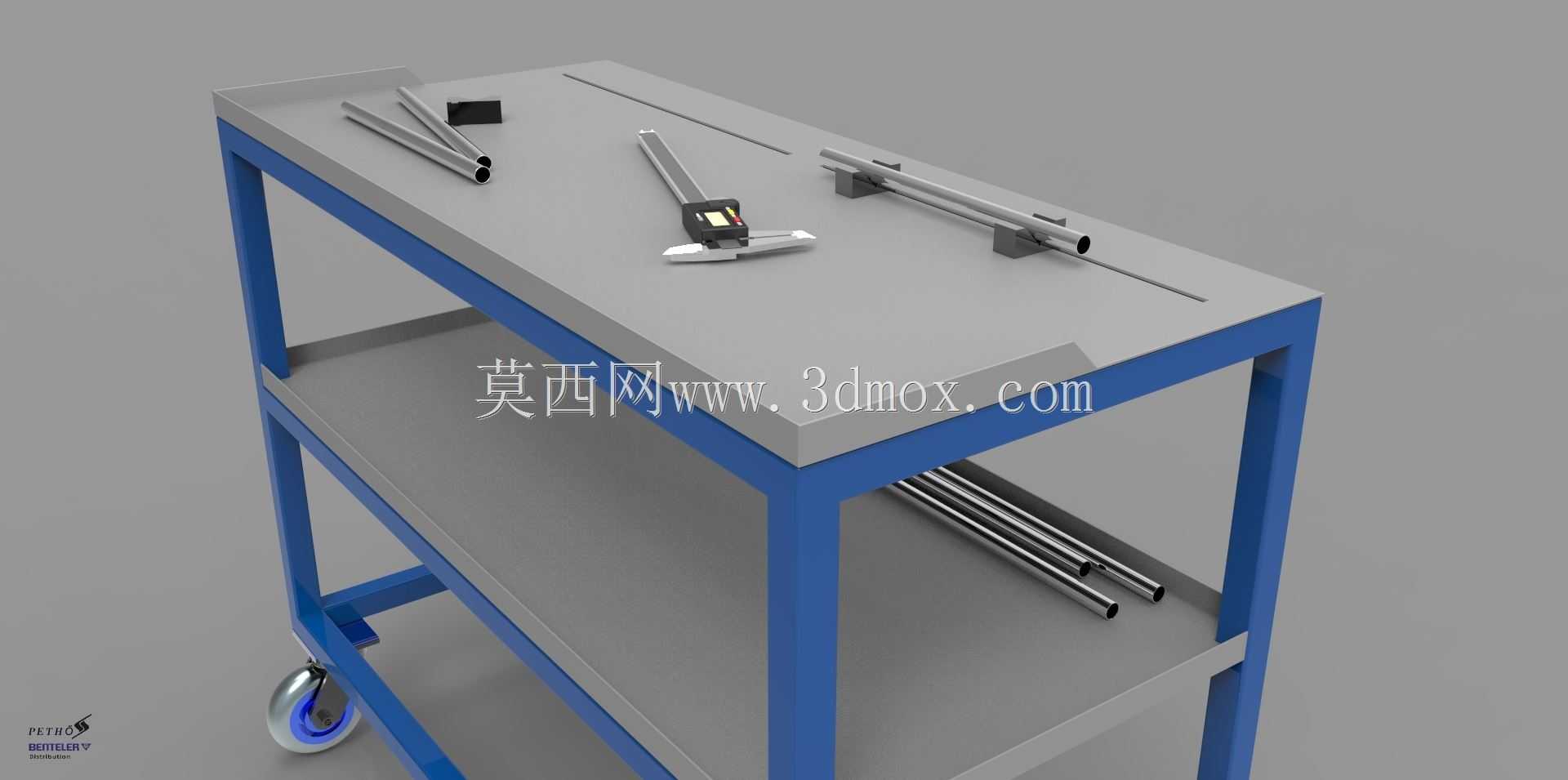

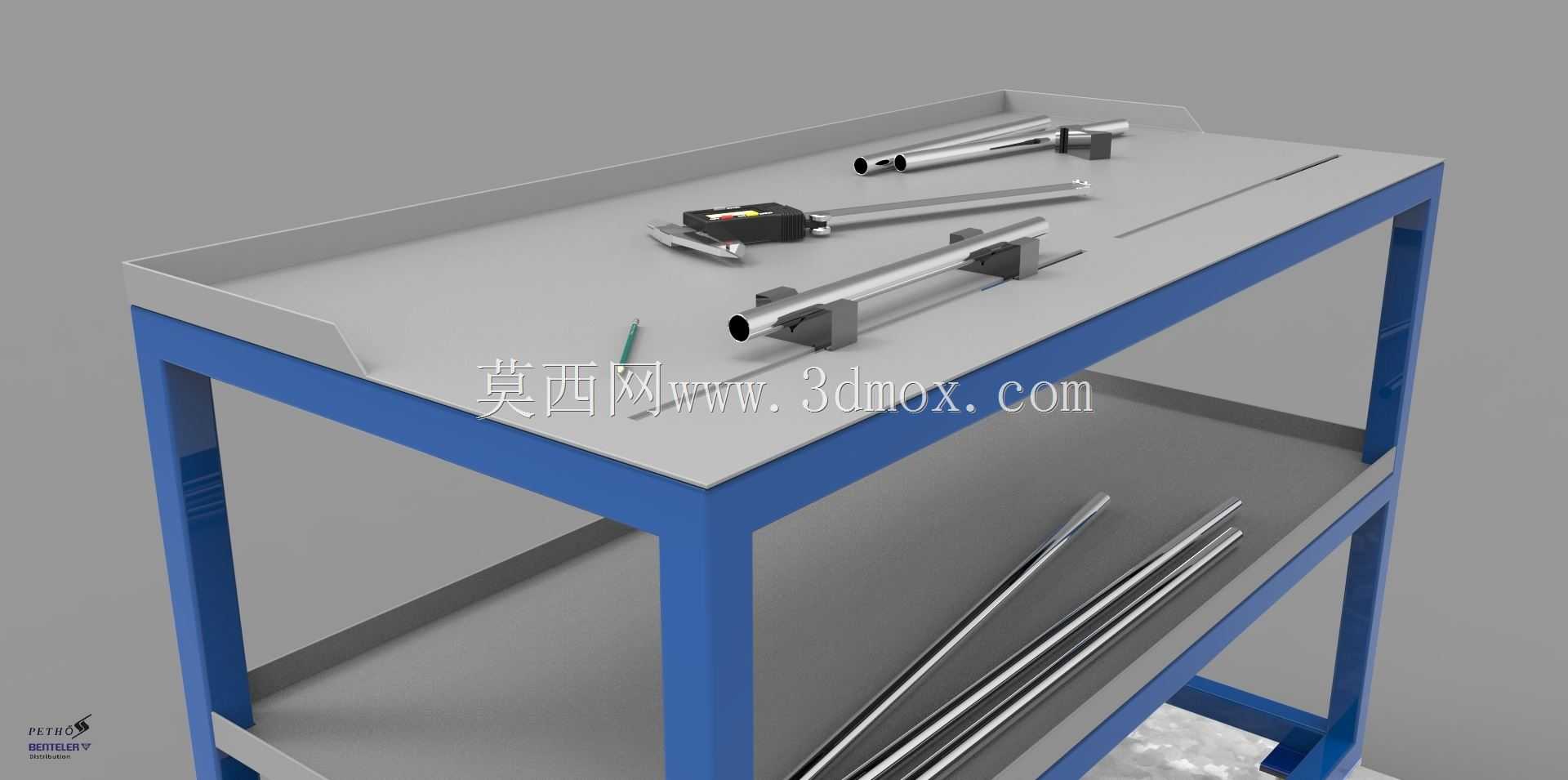

　　从结构设计逻辑来看，整体采用框架式承载结构，主支撑框架选用矩形型钢弯折焊接成型，相比铝型材拼接的结构，焊接框架的抗扭刚性更强，在车间地面存在轻微坡度、或者推行过程中遇到小障碍物时，框架不会出现明显的形变晃动，三层置物平台的边缘都做了上翻挡边设计，最上层台面的挡边高度略高于下方两层，主要是防止放置在顶层的扳手、螺丝刀、小型量具在推车移动时滑落，毕竟顶层是作业人员最容易取放物品的区域，日常放置的都是高频使用的工具，挡边的存在不需要额外增加防滑垫就能避免圆形工具滚落。中间层和底层的置物板采用花纹钢板铺设，表面的凹凸纹理既能增加放置物品的摩擦力，也能耐受车间内的油污、切削液腐蚀，日常清理只需要用棉纱擦拭即可，不需要做特殊的表面维护。

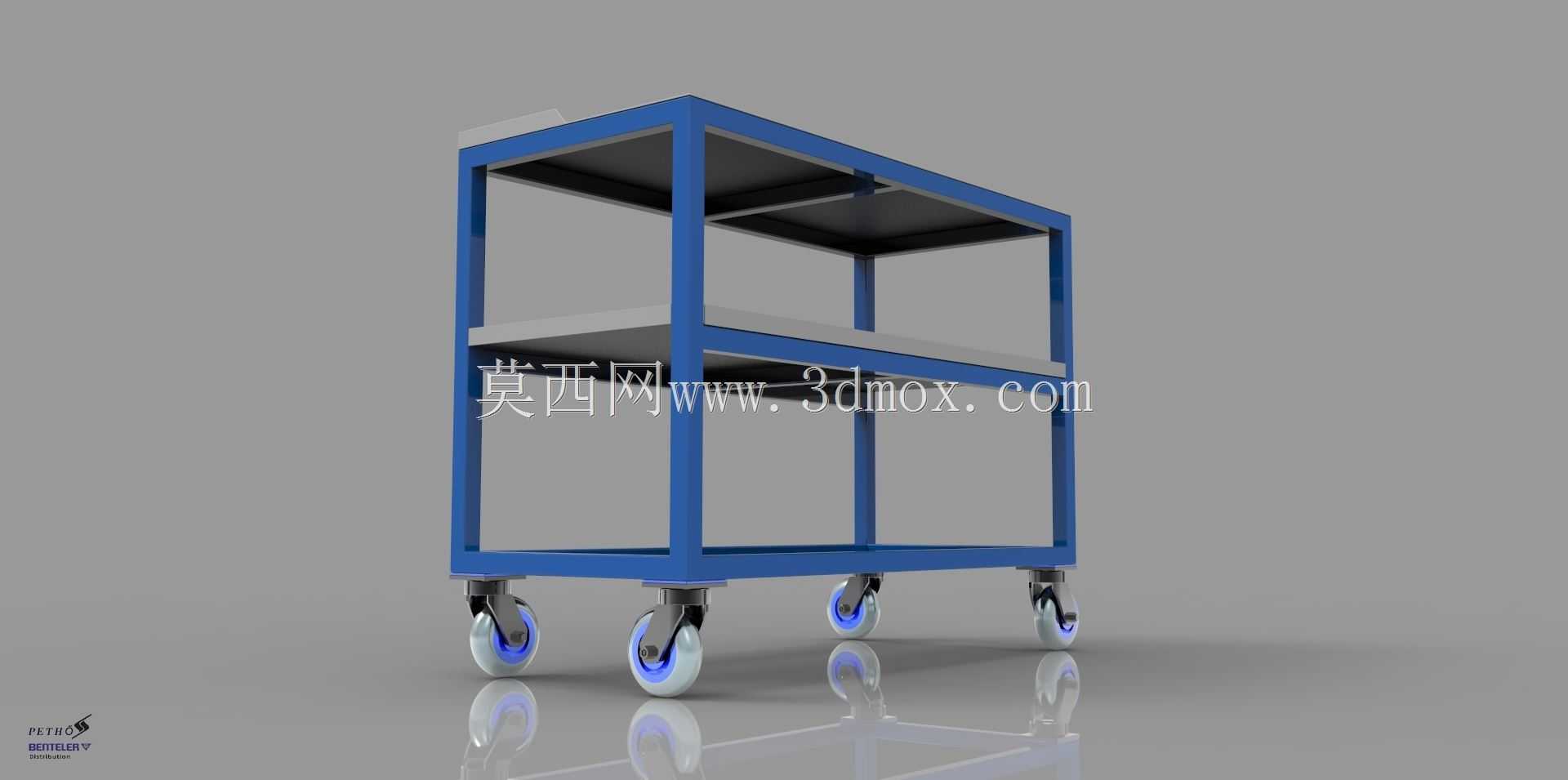

　　脚轮的选型搭配做了针对性设计，四个脚轮里两个为定向轮、两个为带刹车的万向轮，定向轮安装在推车推行方向的后侧，保证长距离推行时的直线稳定性，不会出现走偏的情况，万向轮安装在前侧，方便在狭窄的设备间隙、工位通道里转向调整位置，刹车装置可以在推车停靠在固定作业点时锁定脚轮，避免作业过程中推车受力滑移。脚轮的安装座直接焊接在框架底部的加强筋上，承载点做了三角加强板焊接，单轮的承载余量留到了整车载重的1.5倍，即使三层平台都放满五金工具、小型零件盒，也不会出现脚轮座变形、脱落的问题。

　　尺寸设计上充分考虑了车间通道的通行边界，整体宽度控制在600毫米以内，长度控制在900毫米，能够顺利通过多数生产车间800毫米宽的人行通道，也能进入设备周边的检修预留空间，整体高度控制在850毫米，和常规站立作业的工作台面高度齐平，作业人员不需要弯腰就能取放顶层台面上的工具，中间层的高度距离顶层300毫米，足够放置高度250毫米以内的零件盒、小型工具套装，底层距离地面150毫米，既避免了地面的积水、积屑蹭到放置的物品，也预留了足够的空间方便脚轮转动，不会因为地面凸起卡住推车底部。

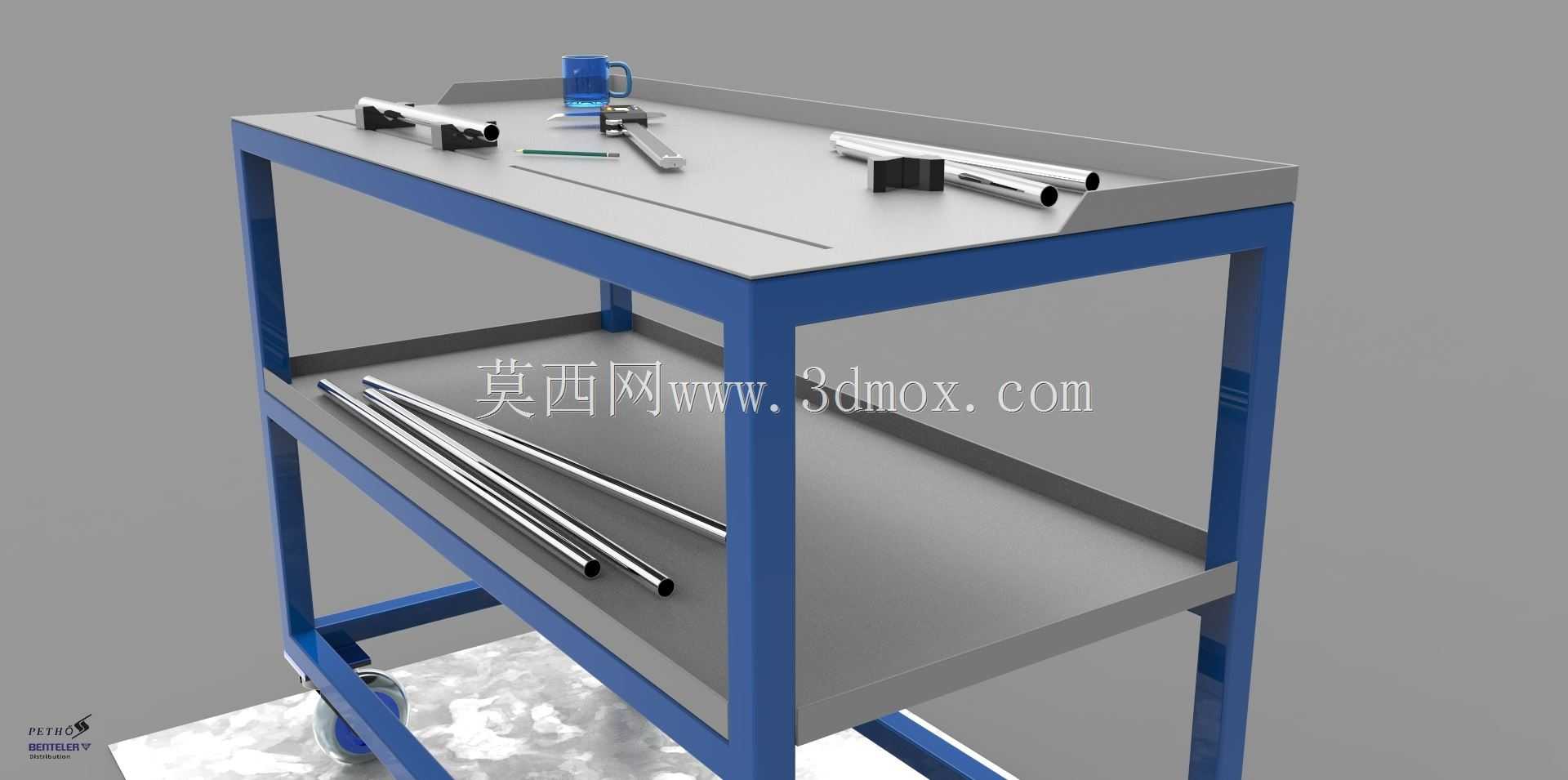

　　台面的细节设计也贴合车间实际使用场景，最上层台面的后侧做了内凹的小区域，可以临时放置水杯、记号笔这类小物件，不会和金属工具混放导致磕碰，框架的侧边没有做外凸的突出结构，推行过程中不会刮蹭到周边的设备外壳、工位货架，所有焊接位置都做了打磨钝化处理，没有尖锐的焊渣、毛刺，避免作业人员取放物品时被划伤。表面处理采用喷塑工艺，涂层厚度控制在80微米左右，相比喷漆的表面，喷塑层的耐磕碰性能更好，日常工具放置的磕碰不会轻易掉漆，也能耐受车间内常见的弱酸弱碱油污腐蚀，长期使用不会出现大面积锈蚀的情况。

　　在实际使用场景里，这款推车既可以作为机加工工位的临时刀具、量具存放架，把当班需要用到的钻头、铣刀、卡尺、千分尺都放在台面上，随操作者在不同机床之间移动；也可以作为设备维保的工具承载车，把检修需要用到的扳手、套筒、拆卸工具、替换密封件都分层放置，推到故障设备旁边就能直接开展作业，不需要反复往返工具室取工具；在装配工位上，还可以把单台产品装配需要的标准件、小零件分盒放在不同层，跟着装配节奏沿着工位线移动，替代固定的料架，适配小批量多品种的柔性装配需求。

　　结构的受力分布做了针对性优化，主支撑立柱的壁厚选2毫米的冷轧型钢，每层置物板下方都焊接了横向加强筋，即使在台面中心位置放置100公斤的重物，置物板的挠度也不会超过2毫米，不会出现台面凹陷变形的问题。推车的扶手直接和后侧的框架立柱一体弯折成型，没有额外做螺栓连接的扶手结构，避免了长期推行后扶手松动的问题，扶手的高度距离地面1000毫米，符合成年人站立推行的手部高度，推行时不需要弯腰驼背，长时间移动也不会产生明显的疲劳感。
