A形三角支撑分流导向构件

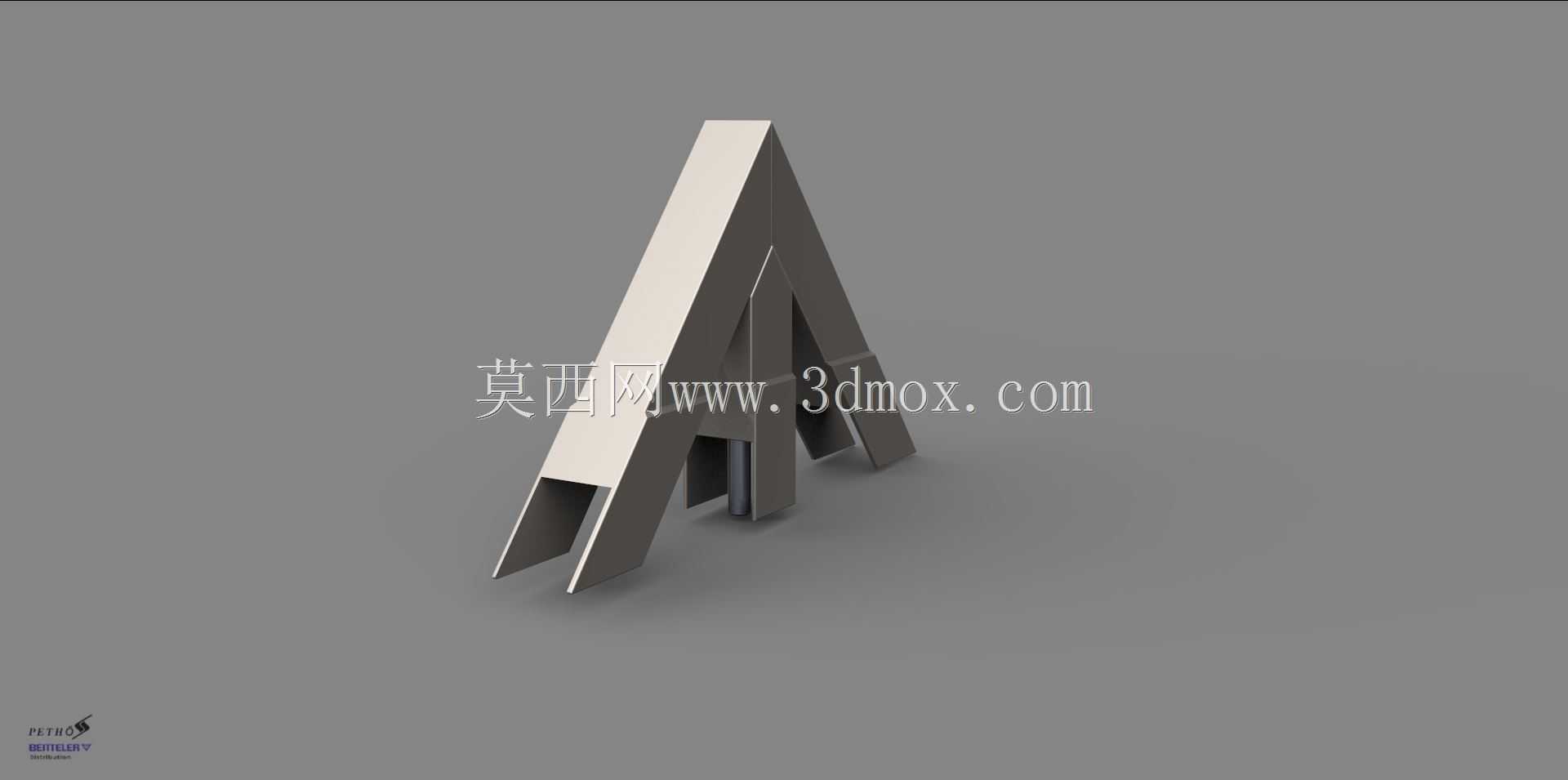

　　该构件采用对称式A形三角构型设计，核心依托三角形结构的力学稳定性实现承载与导向双重功能，在物料分流输送、轻型工位支撑、传感检测工位定位等场景中可直接适配安装。从结构受力逻辑来看，双斜向支腿采用等截面槽型结构，槽口朝向内侧形成半封闭的加强腔体，相比实心杆件可在同等重量下提升30%以上的抗扭刚度，支腿下端做斜切收口处理，可直接卡接在宽度匹配的输送线导轨或安装基座上，无需额外加工过渡连接面，安装时仅需在支腿侧面预留的沉孔位置拧入紧固件即可完成固定，安装边界要求基座平面度公差不超过0.2mm/m，支腿跨距可根据实际安装工位在基准尺寸基础上做±15mm的适配调整，不会破坏整体受力平衡。

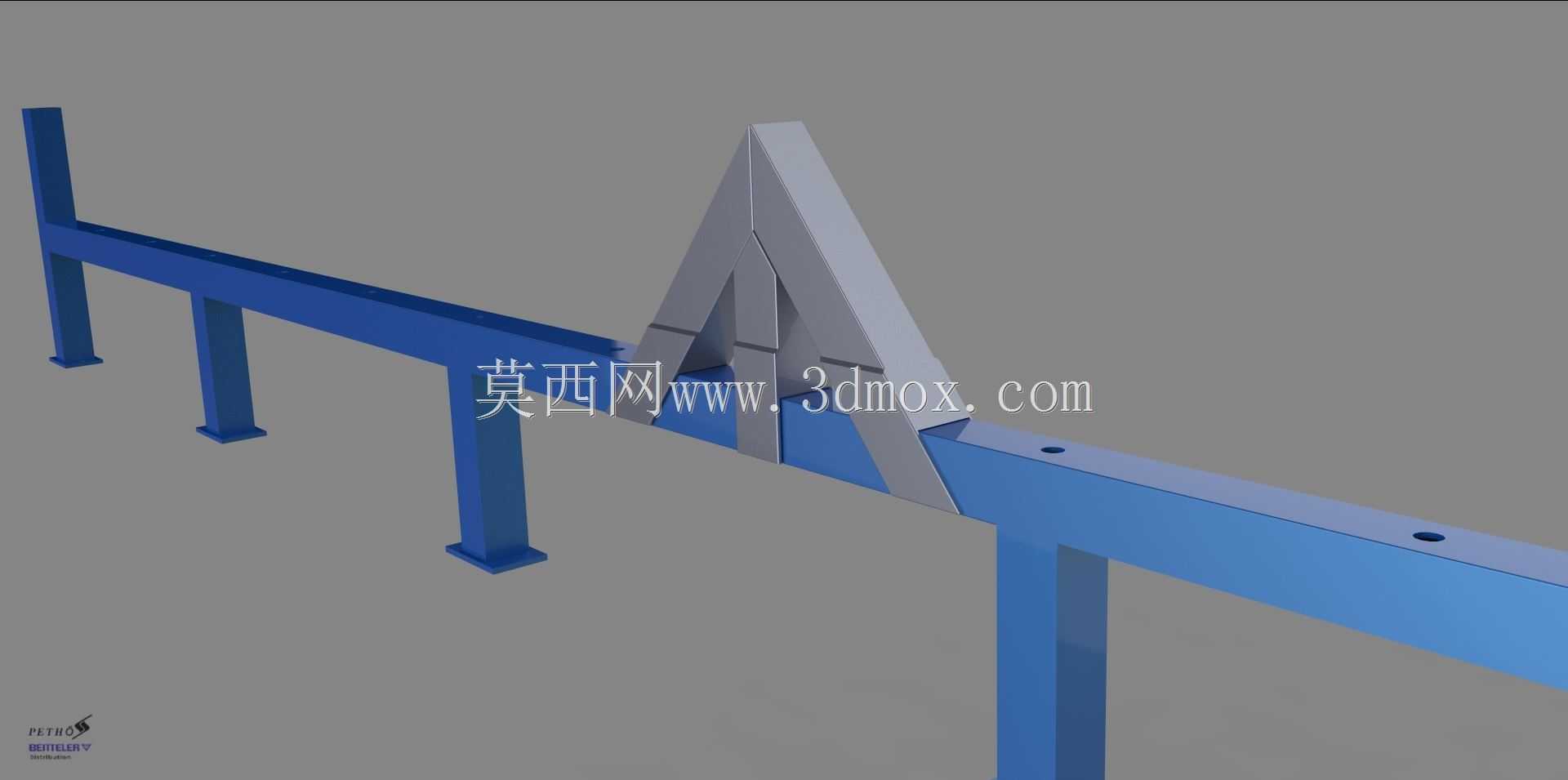

　　构件顶部的汇合段做了等宽过渡处理，两个斜支腿在顶部汇合成平直的承载端面，端面粗糙度控制在Ra1.6以内，可直接承接待分流的工件或者安装检测类传感元件，中间设置的竖向连接肋将两个斜支腿的内侧壁连为一体，避免单侧受力时支腿出现外张变形，竖向肋上预留的通孔可用于穿设信号线缆或者固定辅助导向弹片，适配不同规格工件的分流导向需求。在实际产线应用中，该构件可作为轻型物料分流的导向挡件使用，当工件沿输送线移动至该构件位置时，会顺着A形的两个斜向支撑面被分流至两侧的输送通道，相比传统的直板挡料件，该结构的导向面为连续斜面，不会出现工件卡滞的问题，斜面与水平面的夹角经过反复校核，设置为37度，既可以保证工件在自重作用下顺利滑向两侧，又不会因为夹角过大导致工件滑落速度过快出现磕碰损伤。

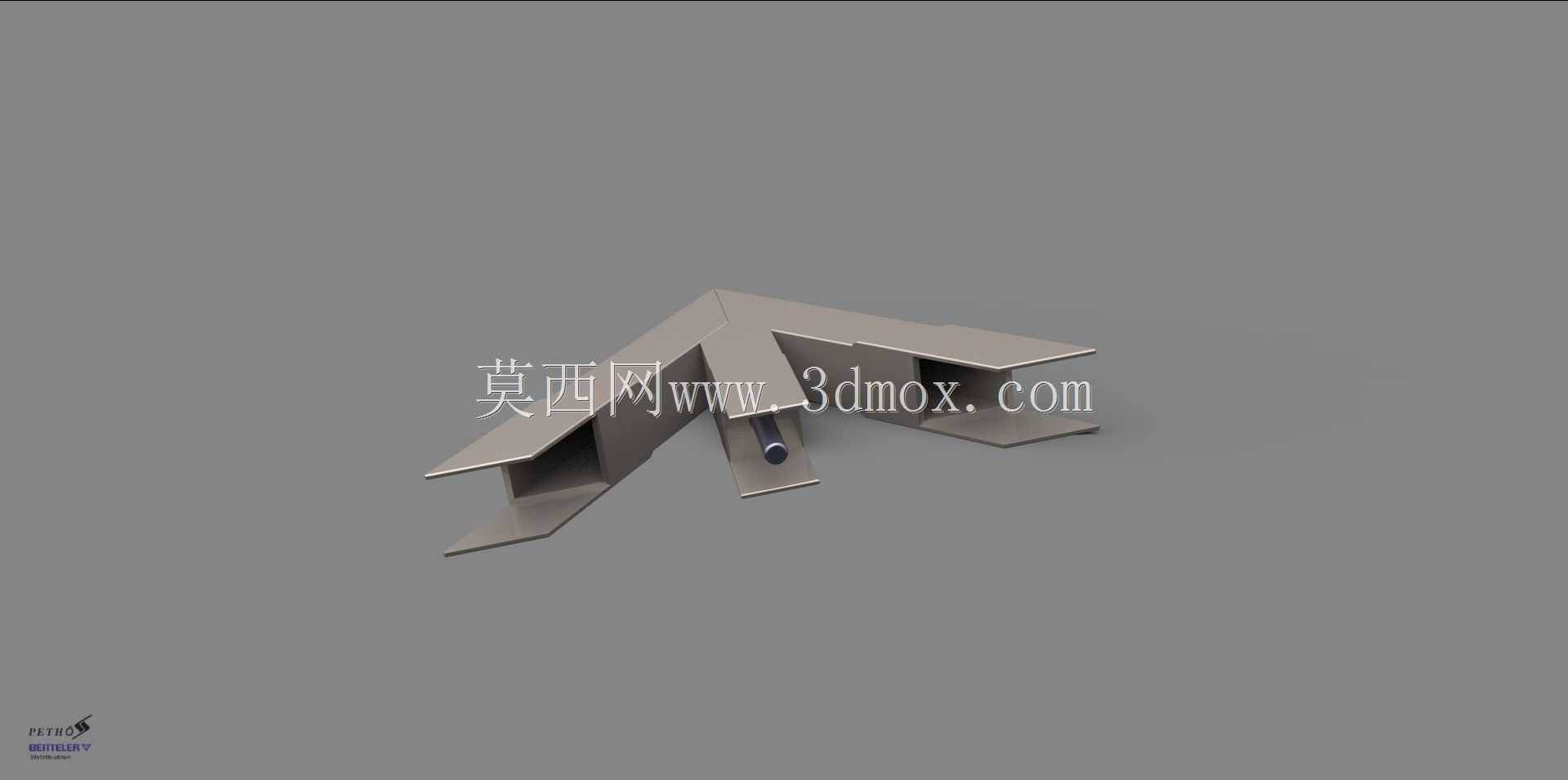

　　从建模逻辑来看，该结构采用参数化草图驱动，先绘制对称的A形轮廓线，再通过拉伸命令生成主体结构，之后对支腿的棱边做R2的圆角处理，避免尖锐棱边划伤操作人员或者工件表面，槽型结构的壁厚统一设置为2mm，可适配常规的钣金折弯加工或者型材切割加工工艺，不需要开模即可实现小批量快速生产。在传感检测工位应用时，该构件可作为传感器的安装支撑座使用，顶部平直端面可直接固定光电类、接近类传感元件，A形的跨距刚好可以覆盖输送线的整个幅宽，传感器检测到工件通过后，可配合后续的执行机构完成工件的分拣动作，支腿的高度可根据输送线的高度做适应性调整，调整范围在50mm以内时不需要额外增加加强结构，整体结构的固有频率经过测算可避开常规输送线的振动频率区间，不会因为输送线的持续振动导致传感器检测出现误判。

　　在安装适配性上，该构件的下端支腿间距可适配市面上多数宽度在200-300mm之间的轻型皮带输送线、滚筒输送线，不需要对现有输送线做大规模改造，直接通过螺栓固定在输送线的侧梁或者中间支撑横梁上即可投入使用，构件整体重量控制在1.2kg以内，单人即可完成安装调试，不需要借助起重设备。针对不同的使用场景，可在斜向支撑面上粘贴耐磨的聚氨酯贴片，减少工件长期摩擦对构件表面的磨损，延长构件的使用寿命，顶部的承载端面也可根据需要加装缓冲垫，避免硬接触对工件表面造成划伤。从维护角度来看，该结构没有活动部件，日常仅需定期检查紧固件的松紧度即可，不需要做额外的润滑或者保养，出现磨损后可直接更换单个构件，维护成本极低。
