长条形嵌入式光纤传感安装基座结构

　　该结构为光纤类传感元件的配套安装基座，主要面向工业自动化产线的位置检测、工件到位确认、微小位移反馈场景设计，常见应用于电子元器件分拣工位、精密装配线的工件定位环节、小型输送线的物料存在检测点位，也可适配小型非标设备的行程限位触发场景，相比传统光电开关安装座，其窄长型的结构设计更适配安装空间局促、检测点排布密集的设备内部区域。

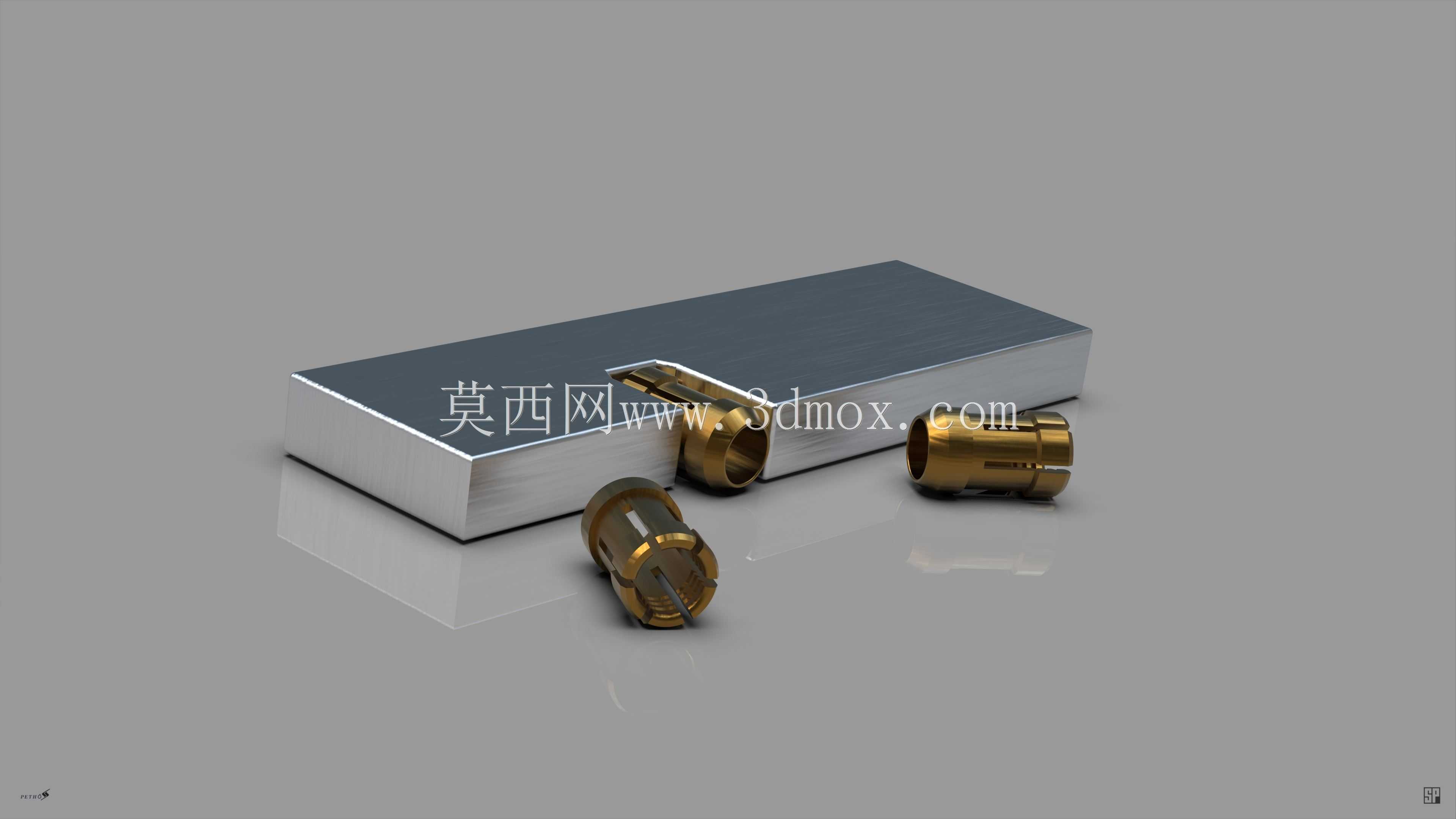

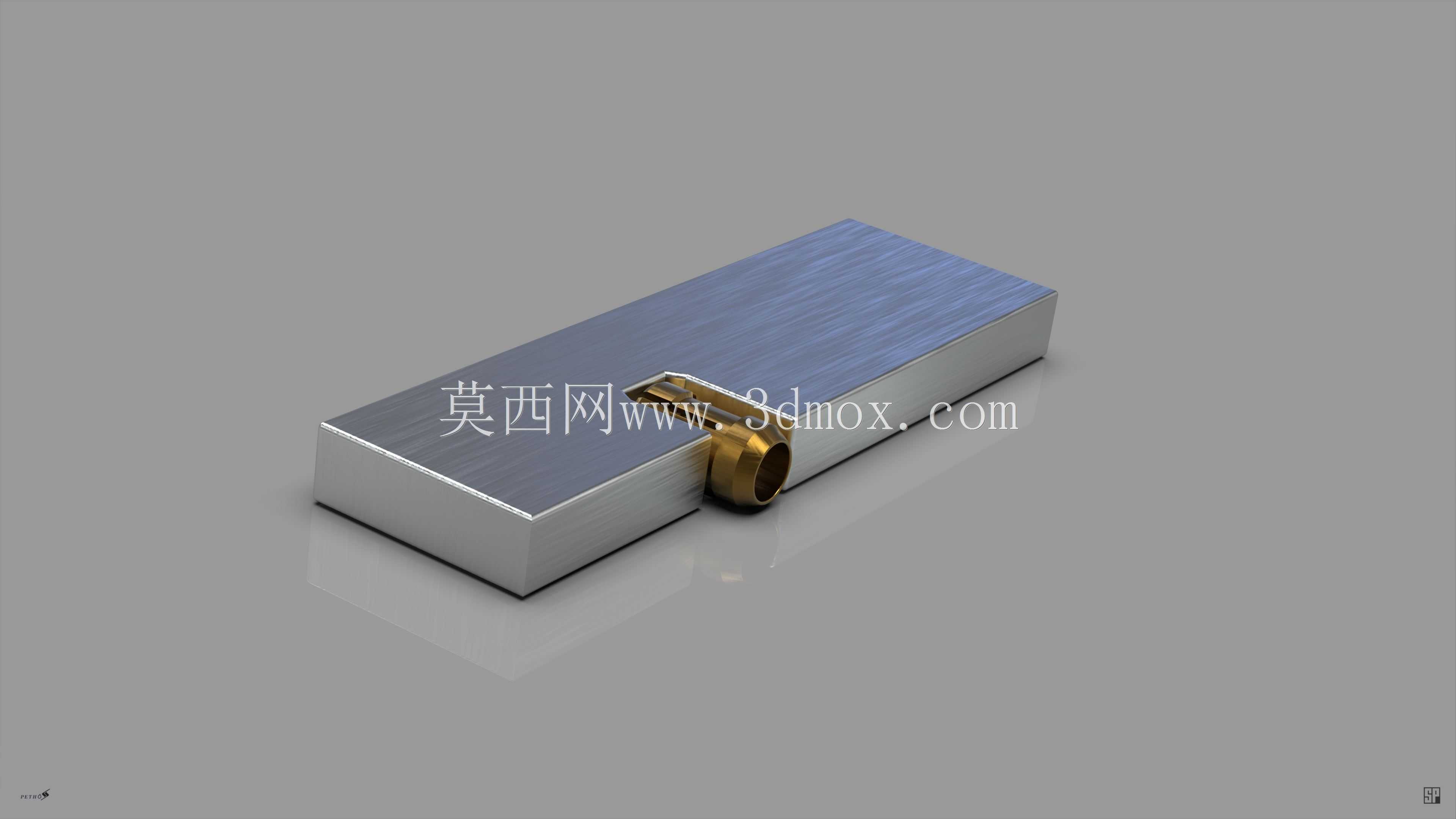

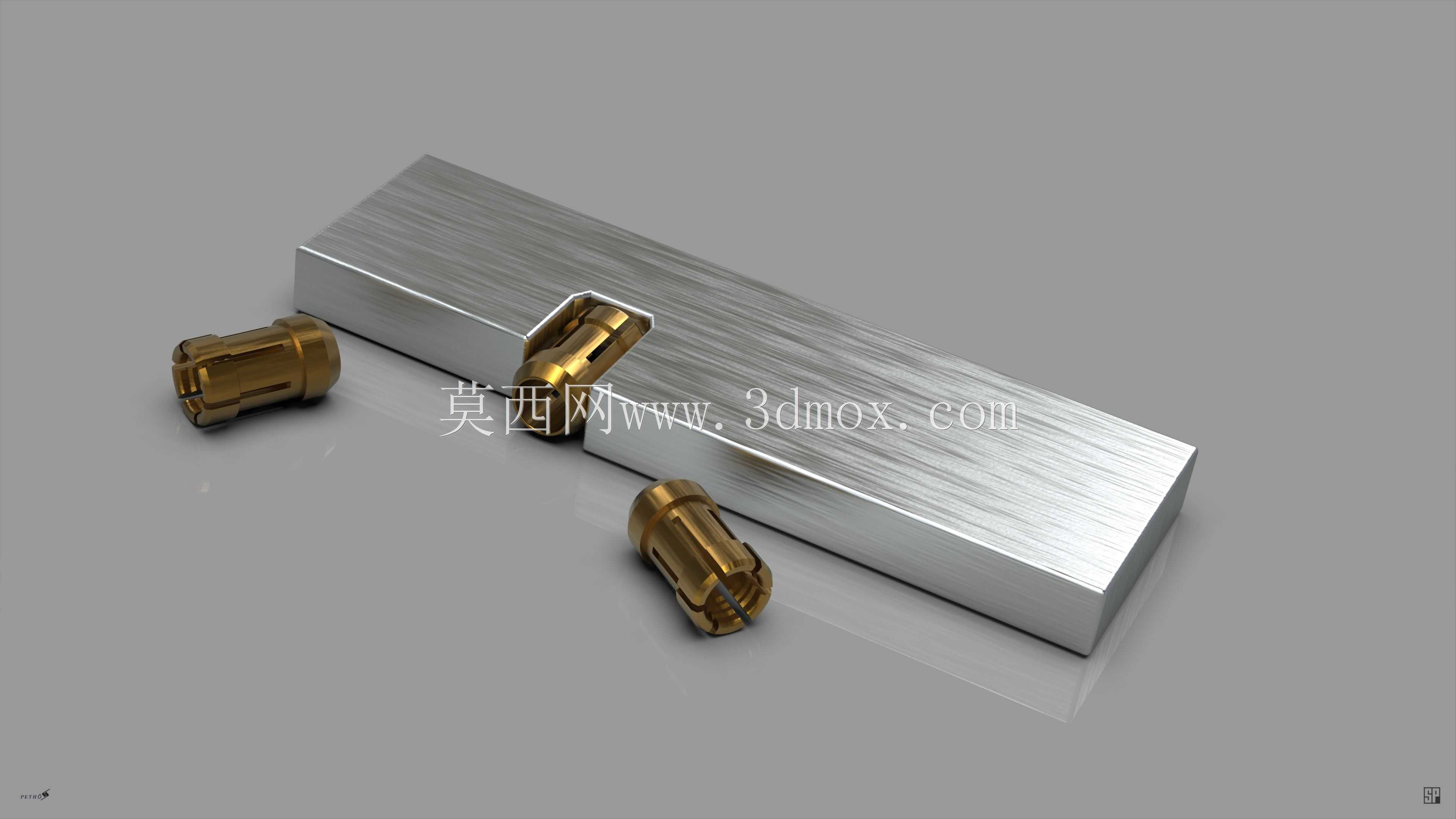

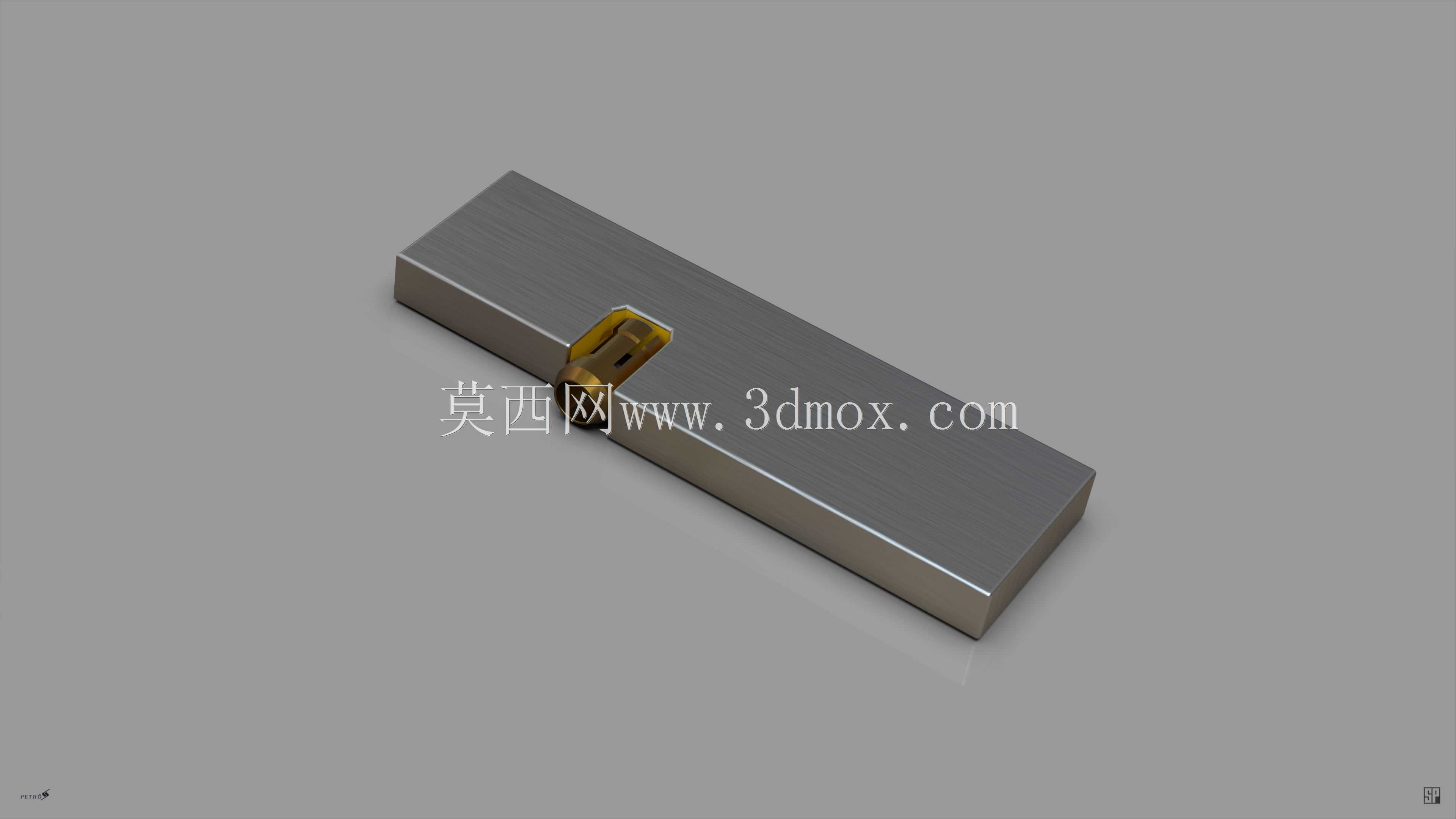

　　整体采用长方体金属基体作为主体承载结构，基体表面做平整化处理，保证安装后与设备安装面的贴合度，避免因基座倾斜导致传感元件的检测光路出现偏移。基体中部开设嵌入式安装槽位，用于固定光纤传感探头，槽位的尺寸匹配常规直径的同轴光纤探头，槽边做微小的限位凸台，探头装入后可通过侧面紧定或者点胶方式完成固定，无需额外设计复杂的压装结构，降低现场安装的操作难度。槽位的开孔角度经过校准，保证探头装入后检测端面与基体安装基准面保持垂直，检测光路沿垂直于基体长度方向的轴线射出，避免出现检测角度偏差导致的误触发、检测距离不足问题。

　　从安装边界来看，基体整体为等截面长方体结构，长度方向尺寸适配多组密集排布的检测点位需求，宽度方向控制在较窄的尺寸区间，可直接嵌入设备型材的槽道内安装，也可通过基体两端的沉头孔直接锁附在设备安装板上，安装时不需要额外预留过多的侧边操作空间，沉头孔的深度设计保证螺丝锁入后端面不高出基体上表面，避免对周边运动部件造成干涉。基体的高度尺寸经过匹配设计，当基座锁附在标准厚度的安装板上时，光纤探头的检测端面高度刚好与常规输送线的工件检测面高度齐平，不需要额外加装垫高块或者调整垫片，减少现场安装的调整工作量。

　　设计过程中优先考虑了传感元件的防护需求，金属基体完全包裹光纤探头的尾部连接段，仅露出前端的检测端面，可避免产线运行过程中飞溅的切屑、切削液、灰尘直接接触探头尾部的光纤连接处，降低光纤断裂、接头污损的故障概率。基体的边角处做微小的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少安装时与周边零部件的卡滞问题。基体表面采用哑光金属处理，避免自身反光对光纤检测造成干扰，尤其是在漫反射型光纤的应用场景下，哑光表面可杜绝基座自身反射光线导致的传感器误输出信号。

　　在实际选型适配时，该基座可适配不同检测距离的同轴光纤探头，当需要调整检测距离时，仅需更换槽位内的光纤探头即可，不需要重新加工安装基座，提升了结构的通用适配性。针对需要并排安装多个检测点的场景，可直接将多个该基座沿长度方向拼接安装，拼接后相邻基座的安装槽位间距可控制在极小的尺寸范围内，满足小尺寸工件的多点位检测需求，比如微小电子元件的引脚到位检测、小型五金件的正反面判别工位，都可以通过拼接该基座实现密集检测点的快速部署。

　　结构的受力设计上，基体采用整体金属加工而成，自身具备足够的刚性，在设备长期运行产生振动的工况下，不会出现基座变形导致的探头偏移问题，保证检测位置的长期稳定性，减少日常维护中的校准频次。安装槽位与光纤探头的配合间隙控制在合理范围，既保证探头可以顺利装入，也避免间隙过大导致探头在槽位内出现晃动，影响检测精度。
