FFA型环形精密传感组件结构设计

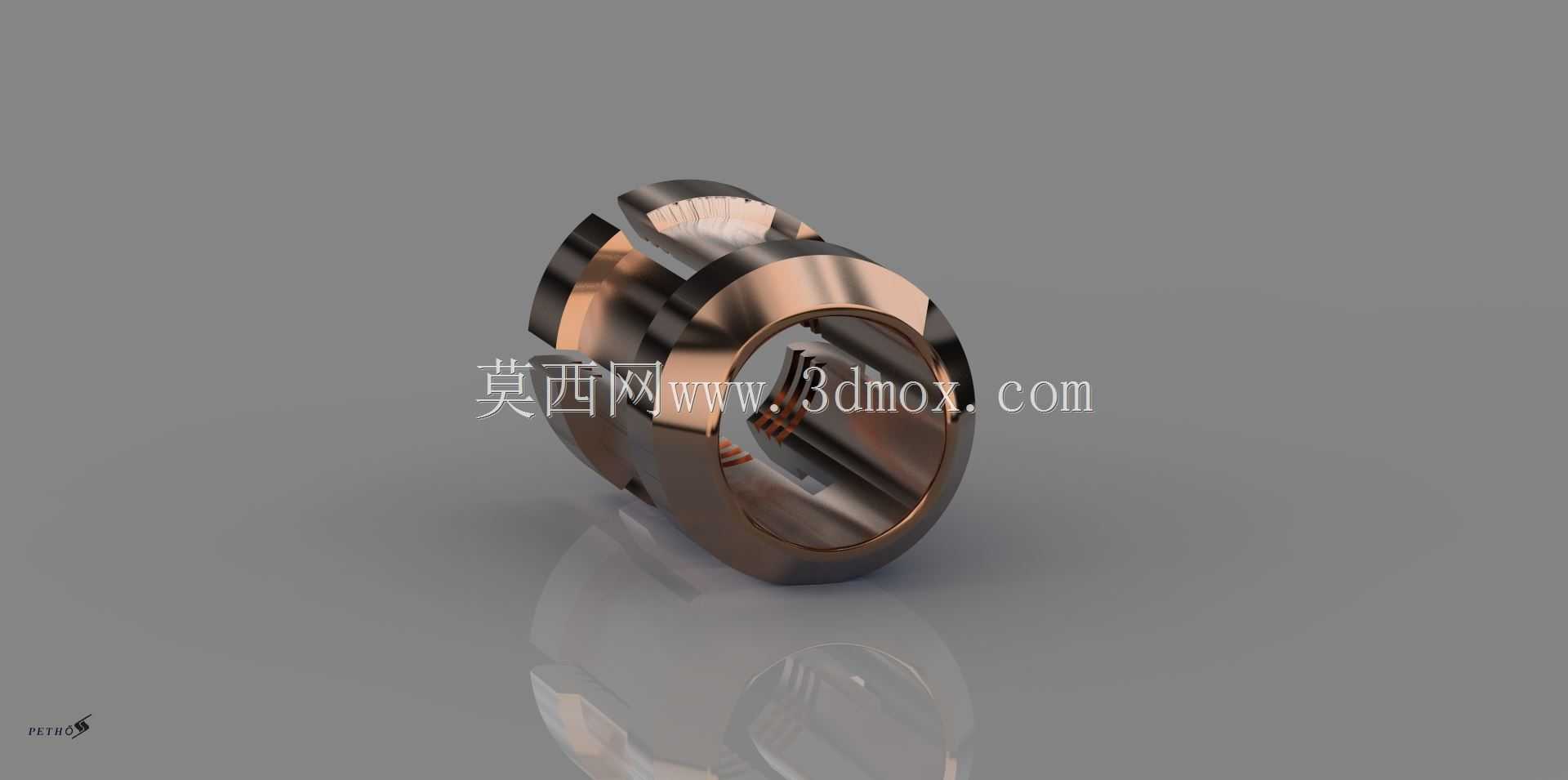

　　在工业传感检测的实际应用场景里，这类环形结构的传感组件常被部署在旋转轴系、往复运动机构的位移、转速、位置检测环节，区别于外置式的贴片传感元件，该类内嵌环形结构的传感部件不需要额外占用设备外部安装空间，能够直接嵌套在被测轴件的对应位置，和被测运动部件保持极小的同轴间隙，避免外置支架带来的安装累计误差，在小型自动化设备、精密传动模组、仪器仪表内部的检测单元中应用十分广泛。从实际使用的功能特性来看，该组件采用环形贯通的主体结构，内孔为核心的被测件避让空间，设计时需要严格控制内孔的圆柱度公差，保证嵌套安装后和被测轴件的周向间隙均匀，避免运动过程中出现剐蹭磨损，影响传感检测的精度。主体外侧的环形凸台结构为传感核心元件的安装位，

　　内部预留的槽位用于布置感应线圈、信号处理微型电路板以及走线空间，侧面开设的缺口结构为信号出线口，同时也作为安装时的周向定位止口，和设备基座上的定位凸块配合后，能够防止组件在长期振动工况下出现周向转动，导致信号出线端拉扯断裂。从设计思路的角度出发，该组件在建模时优先保证安装配合面的尺寸精度，主体采用金属材质一体加工的结构形式，相比拼接式的传感外壳，整体刚性更强，在设备运行产生的持续振动环境下，不会出现拼接缝隙松动导致的内部元件移位。外观面做了金属抛光处理，一方面是提升构件表面的抗锈蚀能力，另一方面光滑的金属表面不容易积留设备运行产生的油污、粉尘，降低后期维护清理的难度。在外形尺寸与安装边界的把控上，该组件的轴向厚度控制在紧凑区间，

　　适合安装在轴系的狭窄预留空间内，不需要对原有传动结构做大幅度的改动，外圆直径的设计匹配常规小型仪器仪表的内部安装腔尺寸，安装时不需要额外设计定制转接法兰，直接通过侧面的定位缺口配合端面的紧定螺钉即可完成固定。组件的环形侧壁厚度经过受力校核，既能够为内部传感元件提供足够的防护强度，避免装配过程中夹持力过大导致外壳变形挤压内部元件，也不会因为壁厚过大造成整体重量超标，增加轴系的额外转动负载。在实际选型匹配时，需要重点核对组件内孔直径和被测轴径的配合公差，通常预留0.1-0.3mm的间隙，既保证安装时的顺利嵌套，也避免间隙过大导致传感检测距离增加，降低信号的识别灵敏度。同时要注意组件安装位置和周边金属结构件的距离，

　　避免周边金属构件对传感信号产生电磁干扰，预留足够的信号走线空间，出线口位置做圆角处理，防止长期摩擦导致线缆绝缘层破损。该类环形传感组件的结构设计没有冗余的外部特征，所有外形结构都服务于安装定位、元件容纳、防护等核心功能，建模过程中对各个配合面的公差标注需要贴合实际加工工艺，金属主体的加工采用车削为主、铣削加工缺口和安装槽的工艺路线，保证各个形位公差能够满足量产加工的精度要求，避免设计结构出现工艺死角，增加不必要的加工成本。在装配环节，内部传感元件安装完成后，会在缺口位置做密封处理，阻挡粉尘、油污进入组件内部，延长传感元件的使用寿命，整体结构的可靠性经过长期工业场景验证，能够适应常规工业环境下的温湿度变化、振动冲击等工况，稳定输出检测信号。
