工业车间金属网格安全防护围栏结构

　　这类金属网格防护围栏，多应用在生产车间的设备作业区域边界划分、自动化产线的安全防护隔离场景，也可用于仓储区域的货品分区围挡、作业工位的安全防护隔断，能有效避免无关人员误入危险作业区域，同时不会遮挡作业区域的视线，方便现场人员实时观察设备运行状态，兼顾防护性与可视性需求。

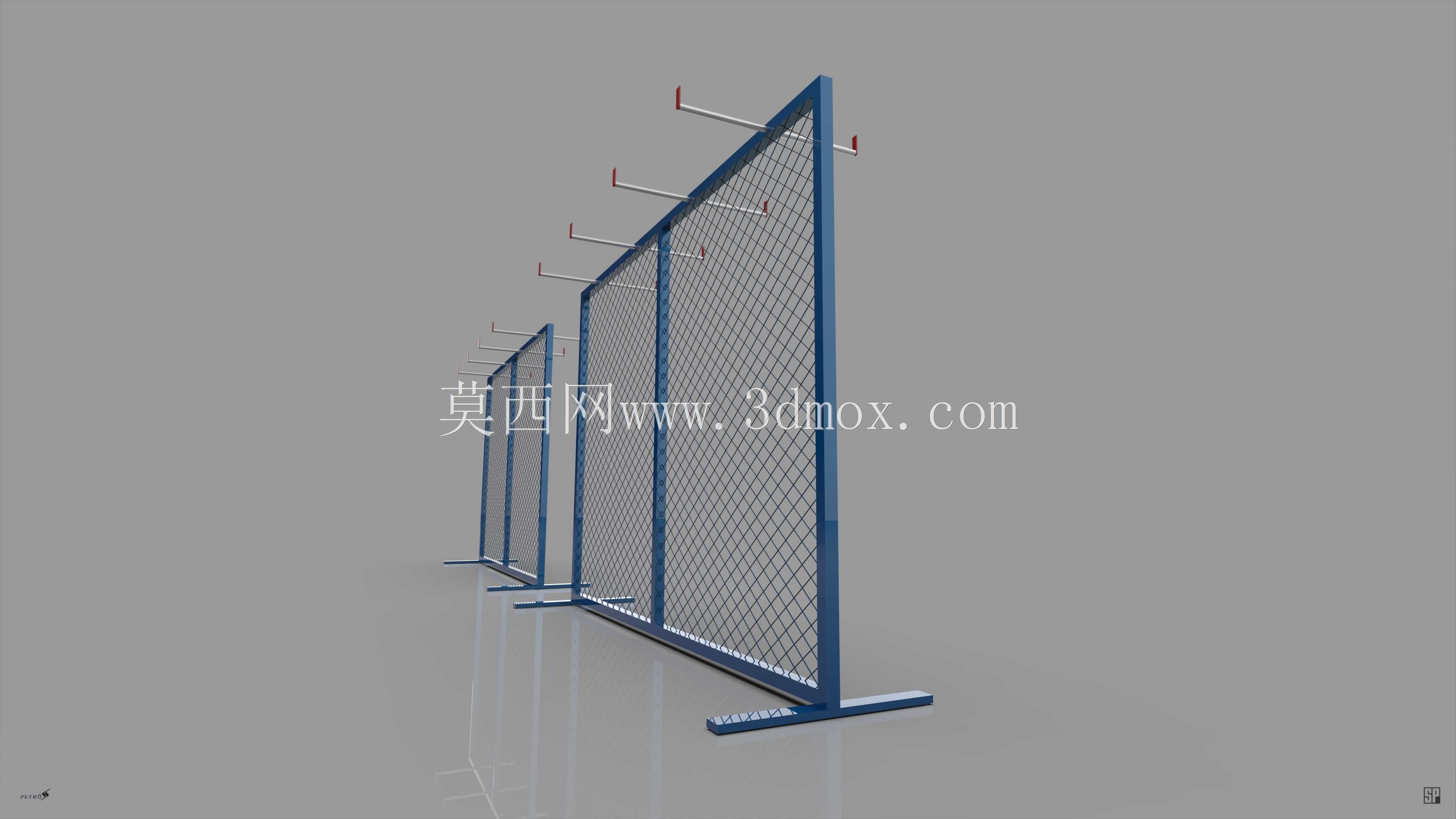

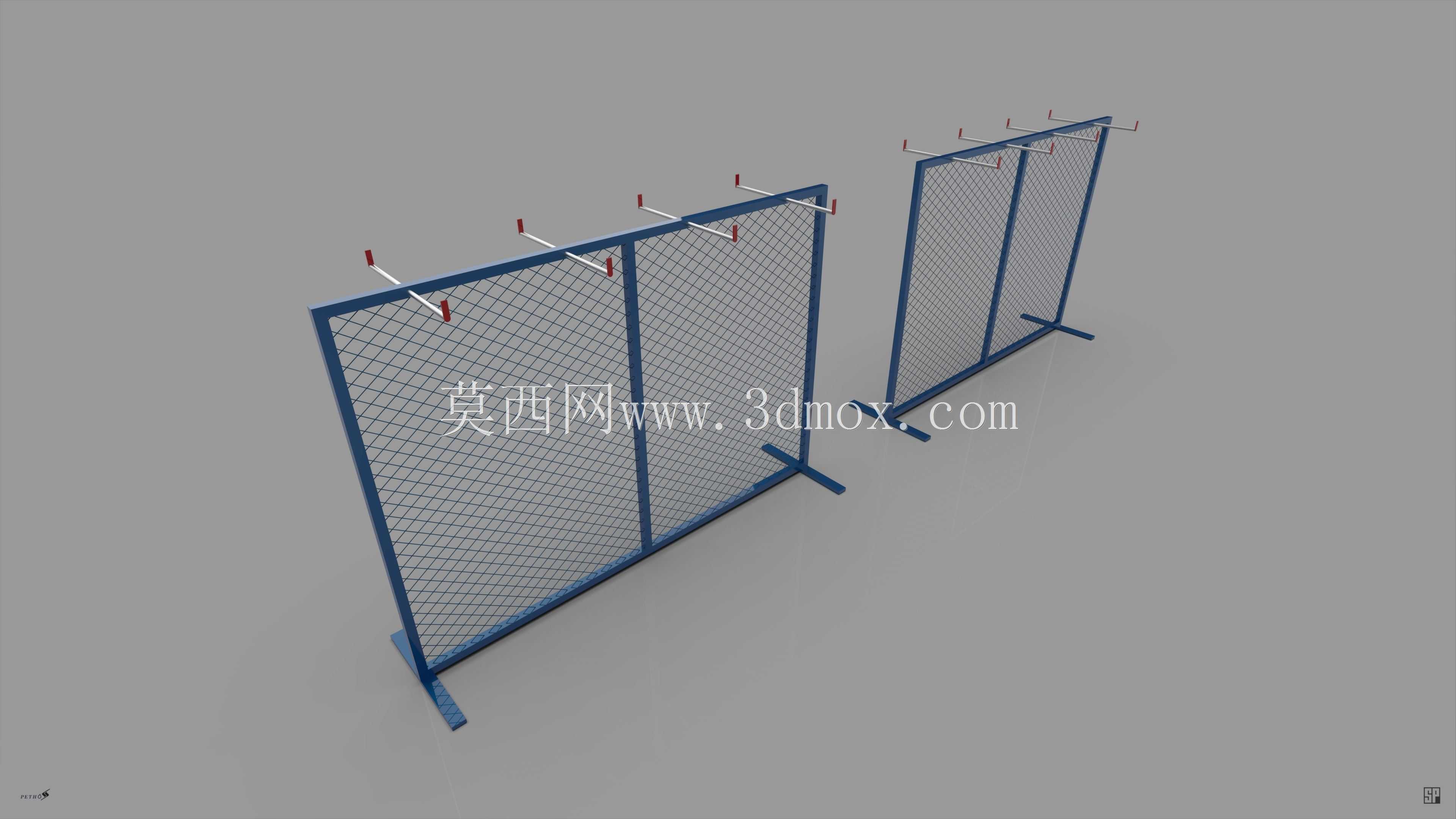

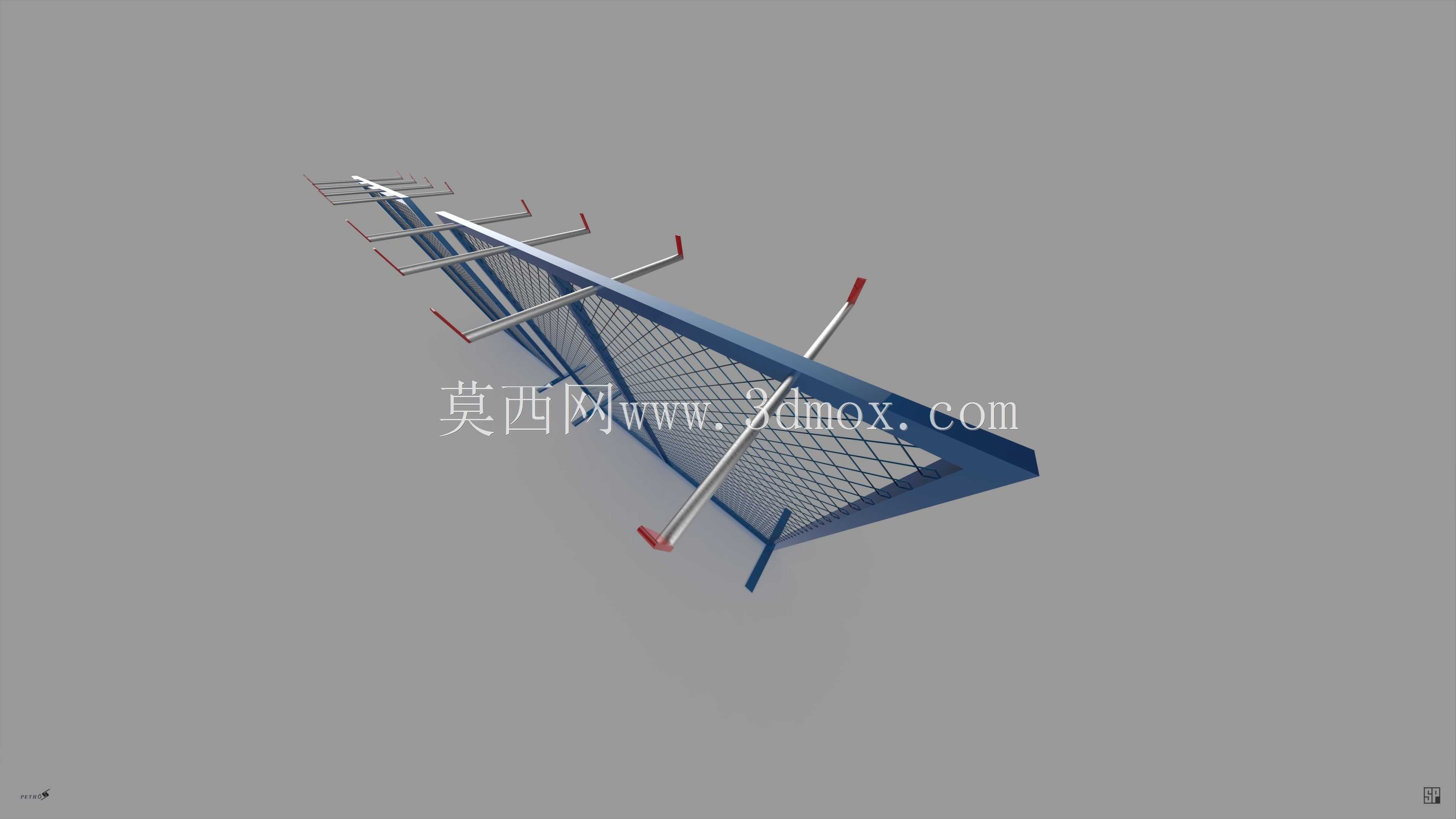

　　从结构设计来看，围栏主体采用方钢焊接成型的框架结构，框架内侧固定菱形金属编织网，网面张紧度经过合理设计，既不会因为外力冲击出现明显变形，也能避免网面过度张紧导致的应力集中开裂问题。围栏底部采用落地式支撑脚设计，支撑脚通过膨胀螺栓可直接固定在水泥地面上，不需要额外做预埋基础，安装流程简便，后期如果需要调整围挡位置，拆卸移位也十分方便。围栏顶部设置有等距分布的挂钩结构，可用于悬挂安全警示标识、作业指导书文件袋，或是临时挂放小型作业工具，拓展了围栏的实用功能。

　　设计过程中，首先考虑的是防护高度的合理性，常规作业区域的防护围栏高度设置在1.2米到1.5米区间，这个高度既能起到有效的人员阻拦作用，也不会因为围栏过高影响车间内的通风与采光效果。框架的方钢选型兼顾结构强度与材料成本，主框架采用4040mm规格的方管，横向与竖向的内撑采用2020mm方管，在保证整体框架抗冲击强度满足车间安全防护要求的前提下，尽可能控制整体重量，方便运输与现场安装。金属网格的网孔尺寸设置为40*40mm，这个尺寸既可以防止人员肢体穿过网面触碰内部运行设备，也不会因为网孔过小导致网面重量过大、增加框架负载，同时网格的通透率足够，不会对现场的照明、监控视野造成明显遮挡。

　　围栏的单块单元采用模块化设计，单块围栏宽度设置为1.5米到2米区间，可根据现场需要围挡的区域长度自由拼接组合，拼接位置采用配套的螺栓连接件固定，相邻单元之间的连接缝隙控制在5mm以内，不会出现过大的间隙留下安全隐患。支撑脚的设计采用外伸式结构，每个单块围栏底部设置两个外伸支撑脚，支撑脚长度为200mm，固定孔位距离框架边缘150mm，这种设计可以让围栏的重心更稳，即使受到侧向的推力也不容易出现倾覆问题，固定用的膨胀螺栓采用M10规格，埋入地面深度不小于80mm，保证连接强度足够。

　　在实际使用场景中，这类围栏可围绕焊接作业工位、冲压设备作业区、机器人自动化工作站布置，将危险作业区域与人员通行通道完全隔开，避免作业过程中产生的焊渣飞溅、工件飞出、设备误动作对通行人员造成伤害。相比实体板材的防护围挡，金属网格围栏的通风效果更好，在焊接等产生烟尘的作业区域使用，不会阻碍烟尘的扩散流通，配合车间的通风除尘系统可以更快排出作业区域的有害烟尘。同时网格结构不会遮挡光线，围挡内部的作业区域不需要额外增设过多的照明设备，就能保证足够的作业亮度，降低车间的照明能耗。

　　围栏的表面采用喷塑处理，涂层厚度控制在60到80微米，具备较好的耐磨、防锈性能，适合车间多粉尘、偶尔有切削液飞溅的使用环境，日常清洁只需要用压缩空气吹扫或是湿抹布擦拭即可，维护成本极低。顶部的挂钩采用焊接固定在框架上沿，单个挂钩的承重不小于5kg，可满足常规警示标识、小型工具的悬挂需求，不需要额外在围栏上钻孔安装附件，避免破坏围栏的表面涂层与结构强度。

　　安装边界方面，围栏布置时距离内部运行设备的安全距离不小于500mm，保证设备运行过程中不会触碰围栏网面，同时预留出足够的设备维护操作空间，围栏外侧距离人员通行通道的边缘不小于300mm，避免通行人员被围栏边角磕碰。如果是围绕有高速运动部件的设备布置，还可以在围栏内侧加装透明的聚碳酸酯挡板，进一步提升防护等级，防止细小的碎屑高速飞出穿过网孔。模块化的单元设计也方便后期根据车间布局调整，灵活增减围栏单元数量，重新组合围挡的形状与范围，适配不同阶段的生产布局需求，不需要整体更换防护设施，降低长期的使用成本。
