法兰式安装光电传感固定基座结构

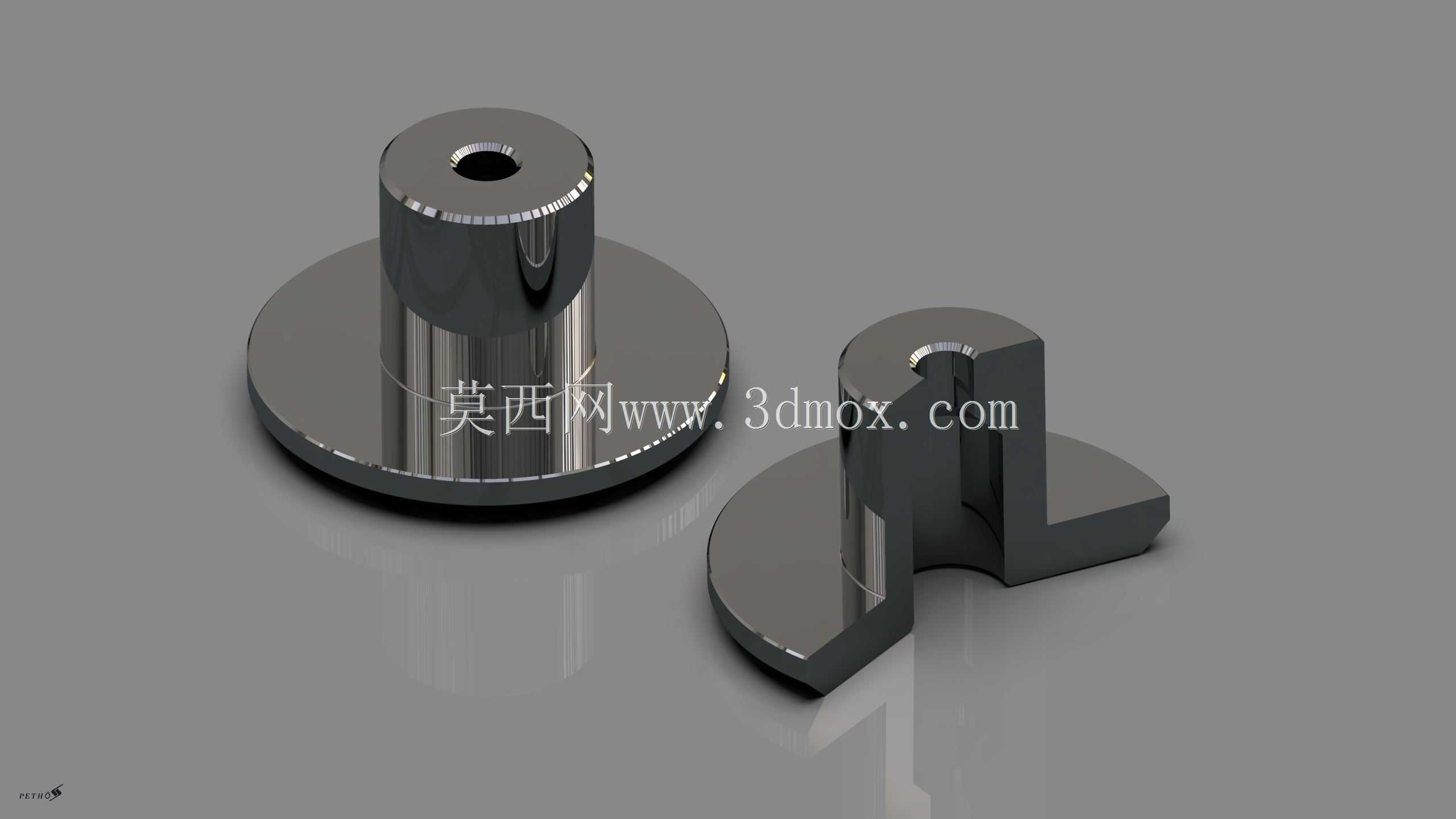

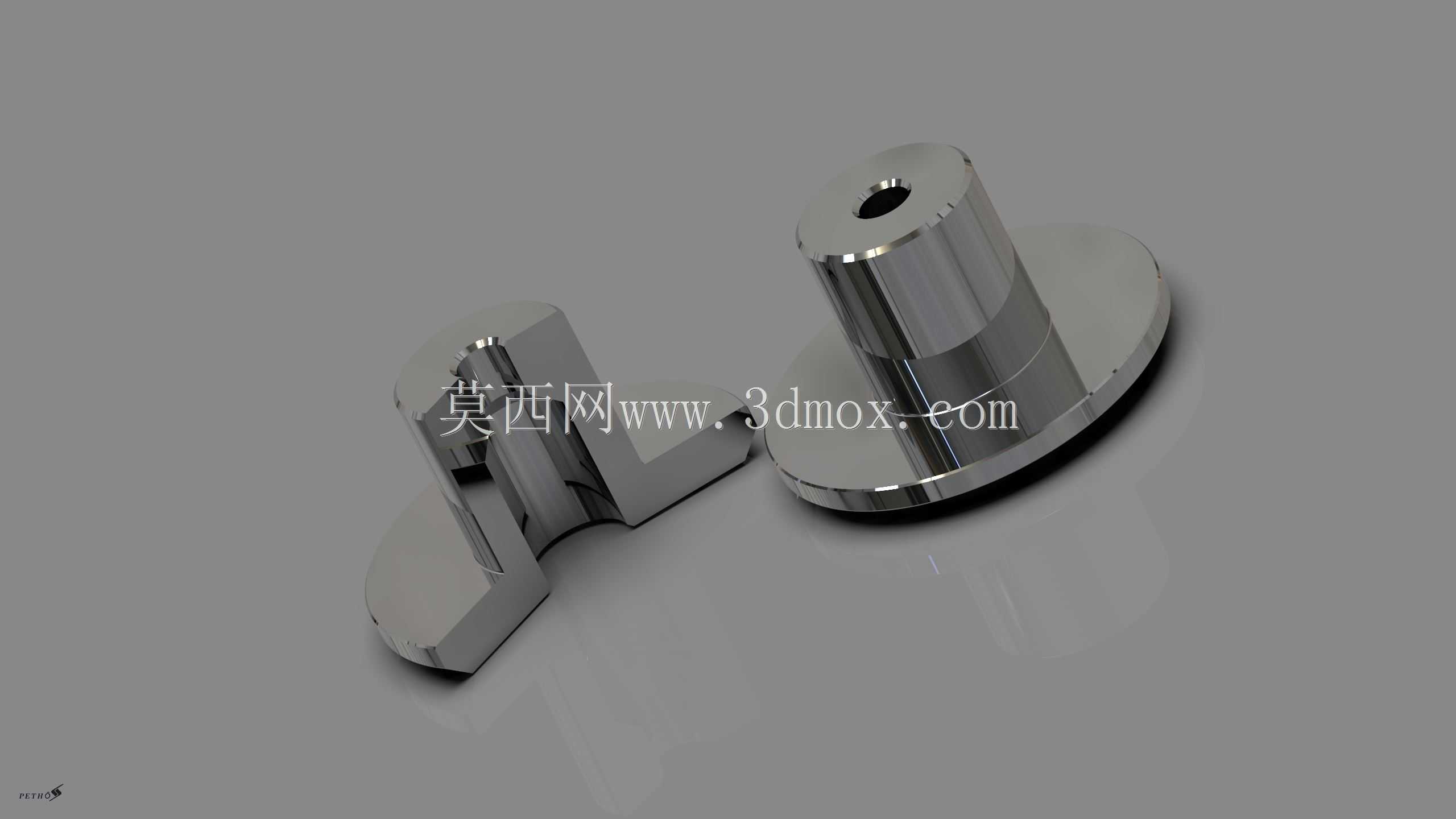

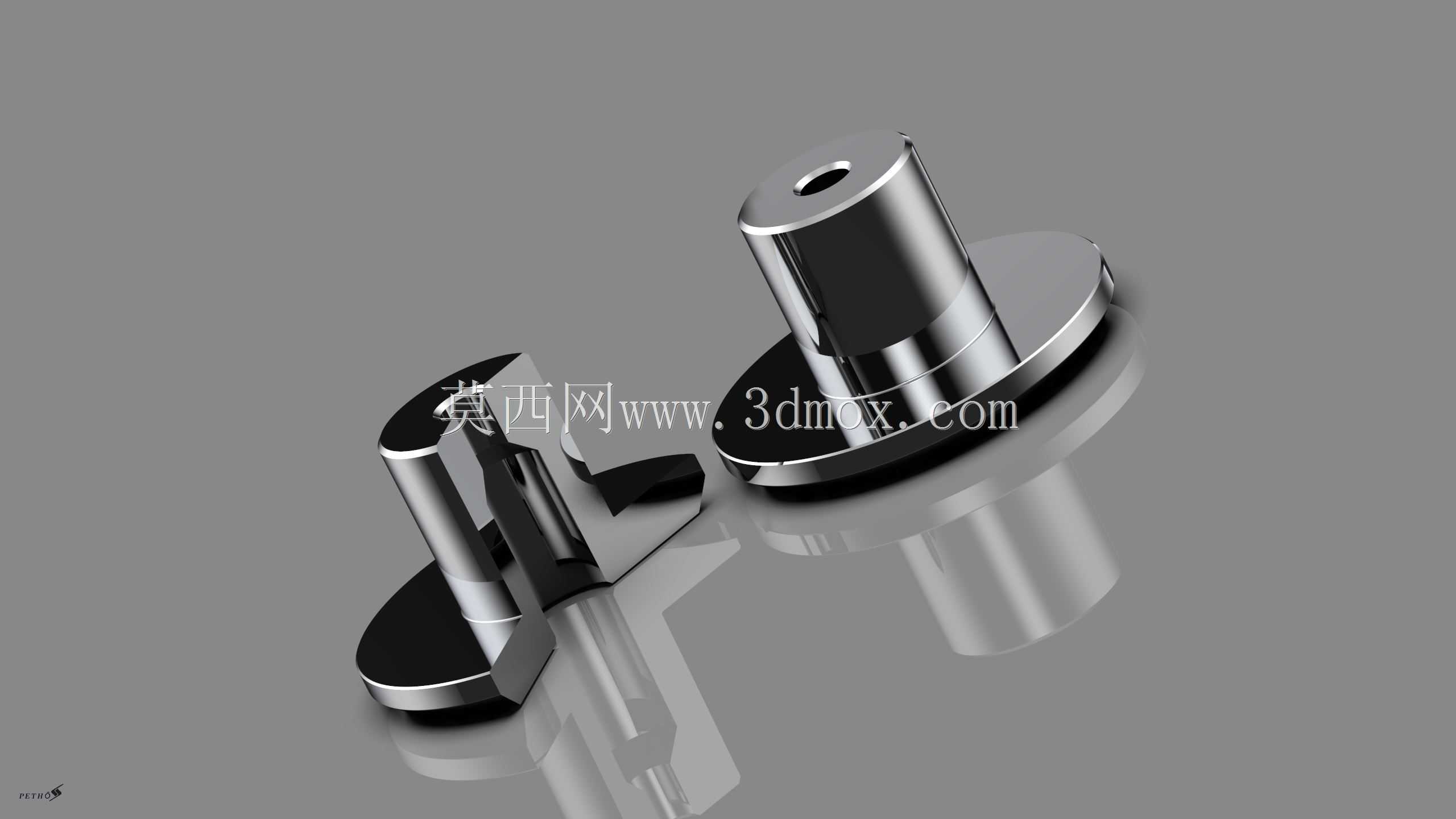

　　该构件作为传感类检测元件的配套安装固定载体，在工业自动化产线的物料到位检测、工位位置确认、设备行程限位场景中承担核心的定位支撑作用，日常使用中多搭配对射式、反射式光电传感元件完成装配，可适配轻工包装、电子组装、物流分拣等多类设备的传感点位安装需求。从结构设计逻辑来看，主体采用带圆形法兰盘的阶梯轴式基座搭配侧装卡扣压块的组合形式，法兰盘端面预留的沉孔结构可直接通过螺栓完成与设备安装面的刚性固定，安装后基座主体垂直于安装面伸出，为传感元件提供稳定的安装基准，避免设备运行过程中因振动导致传感元件偏移检测位，保障检测信号的稳定输出。阶梯轴段的外径尺寸经过公差匹配设计，可直接套接常规圆柱型传感元件的外壳，

　　轴中心的通孔既可以作为传感元件的走线通道，也可适配带尾插的传感元件完成插接定位，减少外接走线的杂乱排布，降低设备布线过程中线缆剐蹭磨损的风险。侧方的卡扣压块采用偏心锁紧结构设计，无需额外的紧固件即可完成传感元件装入后的周向锁紧，压块与传感元件接触的面做了防滑纹理处理，锁紧后可限制传感元件的轴向窜动与周向转动，在设备长期运行的振动工况下也不会出现传感元件移位的问题，同时这种快锁结构也方便后期设备维护时快速调整传感元件的检测距离与角度，无需完全拆卸基座即可完成传感元件的位置微调。安装边界方面，法兰盘的外径尺寸控制在常规传感安装位的通用尺寸范围内，可直接替换多数设备上原有同规格的传感安装座，无需对设备原有安装面进行二次扩孔或打磨加工，

　　基座主体的伸出长度经过测算，既可以避开设备上运动部件的运行轨迹，避免安装后与运动机构发生干涉，又能保证传感元件的检测端面处于最佳检测距离区间，减少检测盲区。基座的所有棱角位置都做了R角过渡处理，既可以避免安装过程中锐边划伤操作人员，也能减少应力集中问题，提升构件长期受力后的结构强度，法兰盘与轴段的连接位置做了加厚处理，可承受侧向的冲击载荷，在设备发生意外碰撞时不会轻易出现断裂变形。实际装配过程中，该基座可兼容水平安装、垂直安装、侧装等多种安装姿态，不同安装姿态下卡扣压块的锁紧力都能保持稳定，不会因为安装方向的变化出现锁紧失效的问题，轴段外圆的圆柱度公差控制在合理范围内，传感元件装入后不会出现偏斜，保证检测光轴与安装基准面的垂直度符合检测要求，减少因安装偏斜导致的检测误判问题。
