双法兰立柱式钻头支撑固定结构

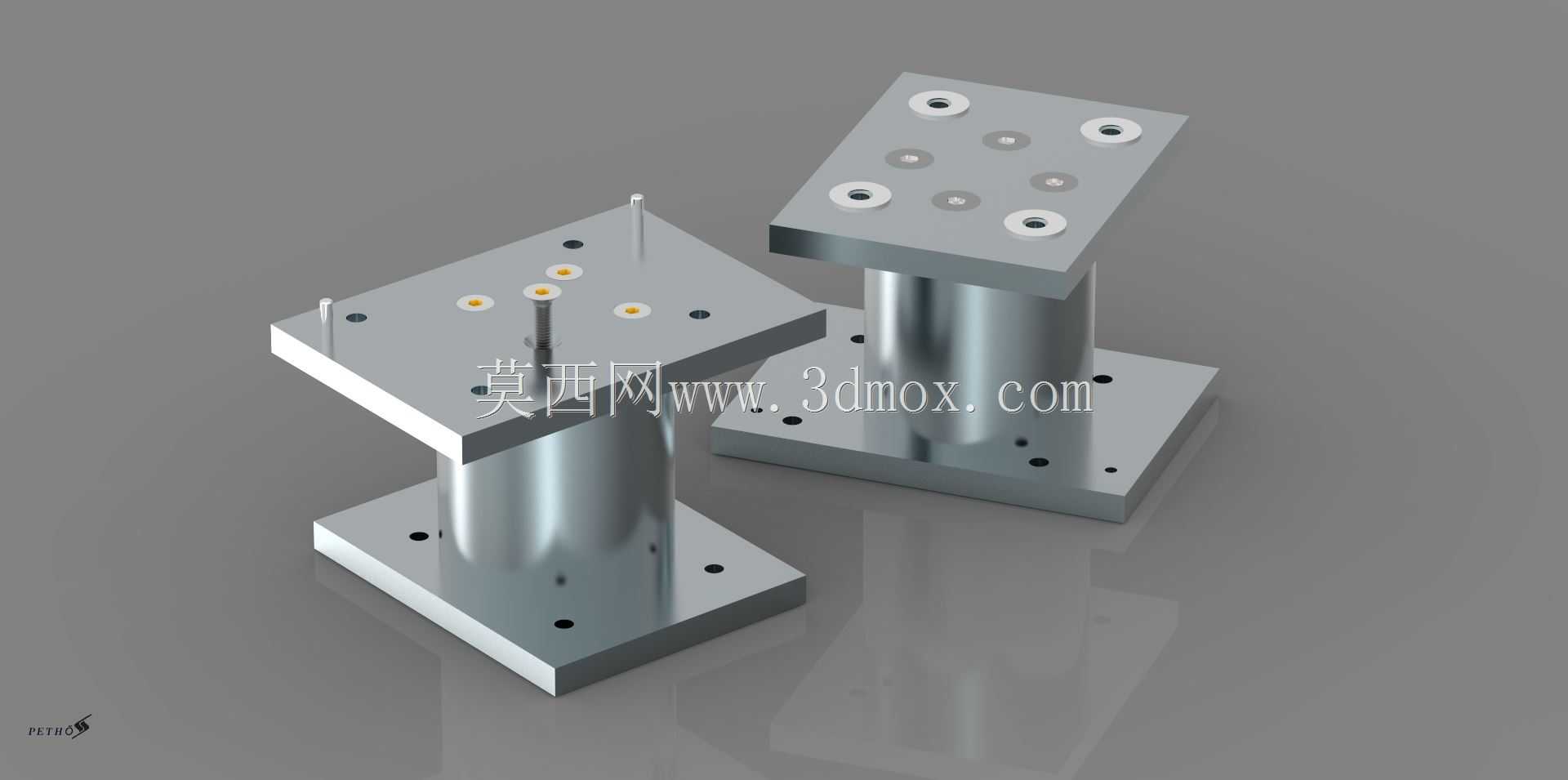

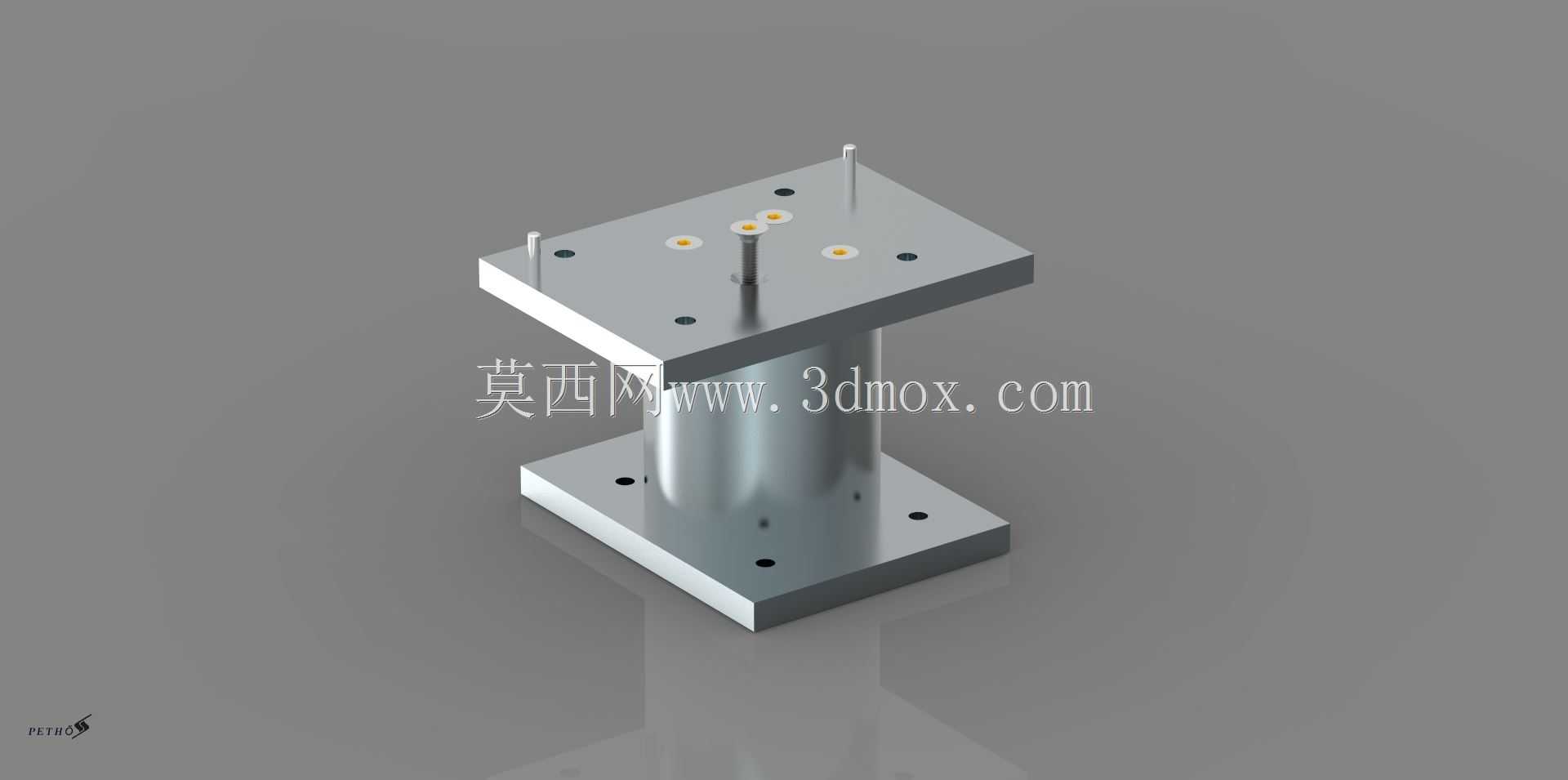

　　在精密钻孔加工、自动化钻削工位以及多工序组合机床的作业单元中，钻头的进给稳定性直接决定了孔位精度、孔壁粗糙度以及刀具的连续使用寿命，这类双法兰立柱式的钻头支撑结构，正是为解决长钻头进给过程中的径向摆振、悬臂挠度问题而设计的刚性支撑组件。从结构布局来看，该部件采用上下平行法兰板搭配中间圆柱支撑主体的构型，上下法兰板均预留了成组的安装孔位，上法兰板的中心区域设置有钻头导向穿装孔，周边的小孔可用于固定导向套、调整垫片或者连接进给机构的安装基座，下法兰板的孔位则用于将整个支架刚性固定在机床工作台、工装基板或者自动化线的工位安装面上，中间的圆柱支撑段采用等截面实心或者厚壁筒体结构，能够最大化抵抗钻削过程中产生的径向切削力、轴向进给力带来的结构形变，避免支撑结构自身的振动传导到钻削作业端。

　　设计这类支撑结构时，首先需要匹配对应规格钻头的悬伸长度，当钻头长径比超过8倍时，无支撑的钻削会出现明显的让刀现象，甚至在高速进给时发生钻头崩断，因此中间立柱的高度需要严格匹配钻头的有效工作行程，既要保证钻头在完全退回时不会与支架上表面发生干涉，也要保证钻头进给至最大深度时，支撑点距离钻削端面的距离处于合理的刚性区间内，通常这个支撑间距会控制在钻头直径的3-5倍范围内，兼顾排屑空间与支撑刚性。上下法兰的安装孔位采用对称排布设计，一方面可以适配不同规格的安装基板T型槽间距，另一方面也能保证安装时的受力均匀，避免单侧锁紧带来的法兰面翘曲，导致中心导向孔的轴线与进给方向出现偏角，一旦导向轴线与钻头进给轴线存在同轴度误差，轻则会造成孔位扩孔、孔径超差，重则会使钻头受到附加的弯曲应力，出现断刀风险。

　　从实际应用场景来看，这类支架不仅可以用于常规钻床的钻头辅助支撑，也可以集成在自动化钻孔专机、组合机床的多轴钻削单元中，还可以作为钳工钻孔工位的工装附件使用。在多工位自动化钻削线上，这类支架可以配合快换导向套使用，针对不同直径的钻头快速更换对应内径的导向衬套，无需重新调整整个支架的安装位置，大幅缩短换型调试的时间。在安装边界方面，下法兰的安装面需要保证与安装基板的平面度不低于0.05mm，锁紧螺栓需要采用对角分步锁紧的方式，避免法兰安装时产生内应力，长期使用后出现结构形变；上法兰的导向孔轴线需要与钻头进给轴线的同轴度调整至0.02mm以内，才能保证支撑作用的有效发挥。中间圆柱支撑段的外径设计需要兼顾刚性与周边操作空间，过粗的支撑体会遮挡操作人员观察钻削排屑的视线，也会与周边的冷却管路、排屑槽产生干涉，过细则无法提供足够的抗扭、抗弯刚性，在大进给量钻削时会出现共振，反而会放大钻削振动。

　　在结构细节处理上，上下法兰与中间圆柱的连接位置采用圆角过渡，避免直角连接处的应力集中，在长期承受交变钻削载荷的工况下，不会出现焊缝开裂或者连接部位断裂的问题。上法兰表面的安装孔采用沉孔设计，锁紧螺栓安装后不会突出法兰表面，避免钻头退回时与螺栓头部发生刮碰，也方便在法兰表面安装调整垫片，对导向套的高度进行微调，适配不同长度规格的钻头使用。这类支撑结构的存在，能够将长钻头钻削时的径向摆幅控制在0.01mm以内，相比无支撑的钻削工况，孔位精度可以提升2-3个精度等级，钻头的连续使用寿命可以提升40%以上，尤其在深孔钻削、硬质合金钻头高速钻削的工况下，这种刚性支撑的作用尤为明显，能够有效避免钻削过程中的振纹、孔斜、出口毛刺过大等常见加工缺陷。
