金属铰接式万向连接传动接头结构

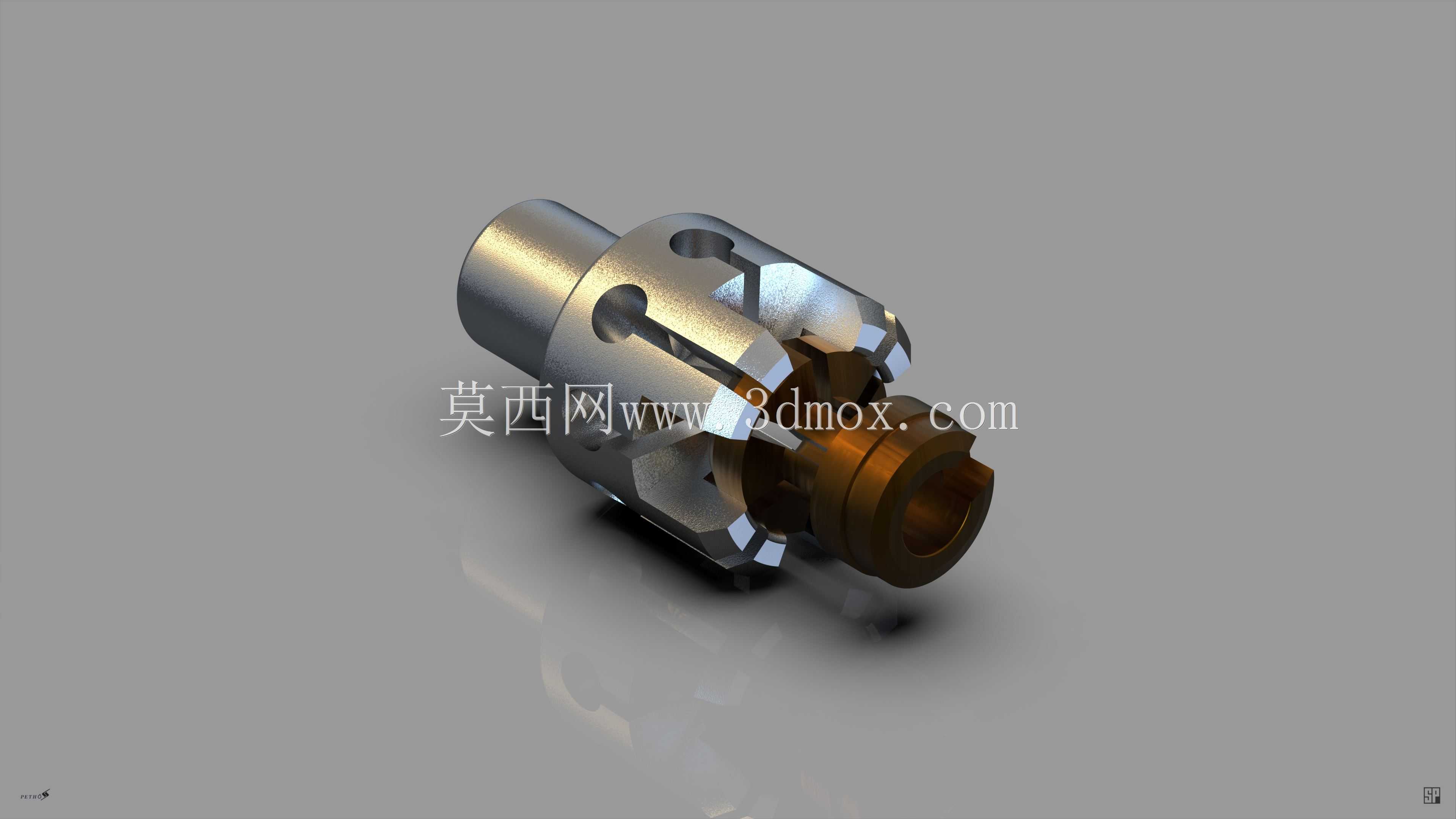

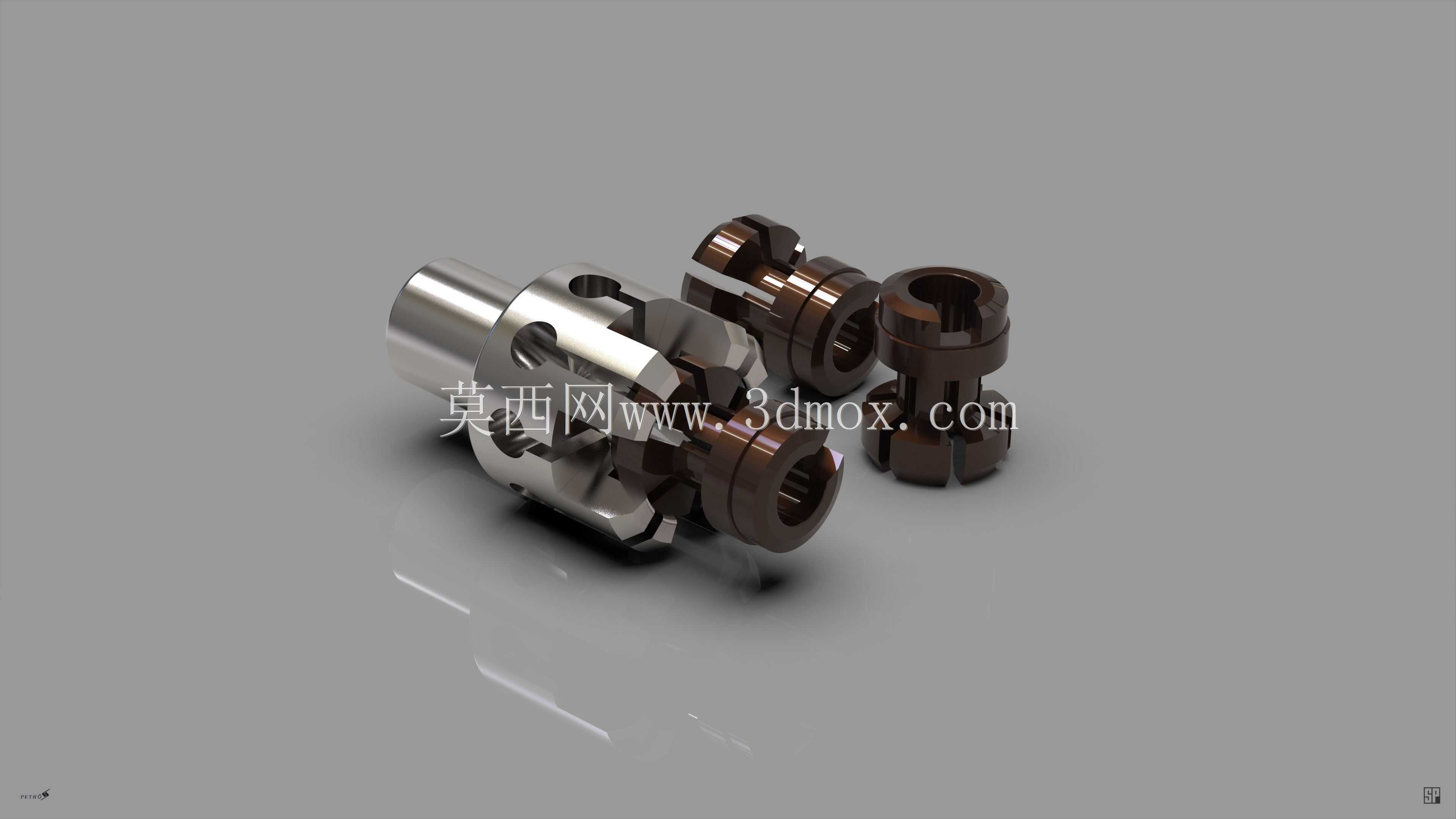

　　这类铰接式万向连接结构，常被用在小扭矩动力传输的错位轴系场景里，比如小型自动化设备的动力输出端、检测仪器的传动链路、轻工机械的进给机构中，用来补偿两根连接轴之间存在的径向、角度偏差，避免轴系因安装对中误差产生额外的交变应力，延长传动链路里轴承、轴件的使用寿命。从结构上看，该构件分为两端连接段与中间铰接主体，一端为光滑圆柱轴段，可直接插入配套的轴孔内通过顶丝或者销钉完成周向固定，另一端为带内孔的套筒结构，可套入待连接的轴端，通过侧壁的锁紧结构完成固定。中间的铰接部分采用开式笼式结构，周向均匀分布的开槽既为铰接转动留出了足够的摆动空间，也能在传递扭矩的过程中让受力均匀分散到各个爪型结构上，避免应力集中导致的构件断裂。设计这类结构的时候，

　　首先要核算的是铰接部位的摆动角度范围，常规工况下这类小尺寸万向接头的允许偏角在15度到25度之间，开槽的宽度、深度直接决定了最大偏角阈值，开槽过窄会限制摆动幅度，无法满足错位补偿需求，开槽过宽则会削弱爪部的结构强度，在传递额定扭矩时容易出现爪部变形甚至断裂的问题。其次要考虑两端连接段的同轴度基准，加工时需要以两端轴段的外圆、内孔为统一基准，保证铰接中心处于两轴的理论交点位置，否则转动过程中会出现传动比波动，带来输出端的转速脉动，影响设备运行的平稳性。从安装边界来看，该构件的最大外圆直径决定了安装时需要预留的径向空间，安装时要保证周边至少留出3到5毫米的间隙，避免摆动过程中构件与周边的机架、线束发生干涉；

　　两端轴段的插入深度有明确的限位要求，插入过浅会导致连接接触面不足，传动时容易出现松脱，插入过深则会顶到铰接部位的内部结构，限制万向摆动的自由度。材质选择上这类构件通常采用合金结构钢加工，表面做硬化处理来提升铰接接触面的耐磨性能，因为铰接部位在转动过程中存在持续的相对滑动摩擦，如果表面硬度不足，长期运行后会出现磨损间隙，导致传动回程差变大，无法满足精密传动场景的精度要求。在实际选型应用中，需要先核算传动链路的额定扭矩、最高转速，确保构件的承载能力覆盖工况需求，同时要核对两端连接接口的尺寸，保证与待连接的轴径、孔位匹配，避免出现安装不上的问题。这类开式结构的万向接头相比封闭式十字万向节，结构更紧凑，零件数量更少，维护成本更低，适合在安装空间受限、扭矩不大、对传动精度有一定要求的场景下使用，日常使用时需要定期在铰接部位涂抹润滑脂，减少摩擦面的磨损，延长构件的使用寿命。
