自行车座椅柱径向锁紧夹结构设计

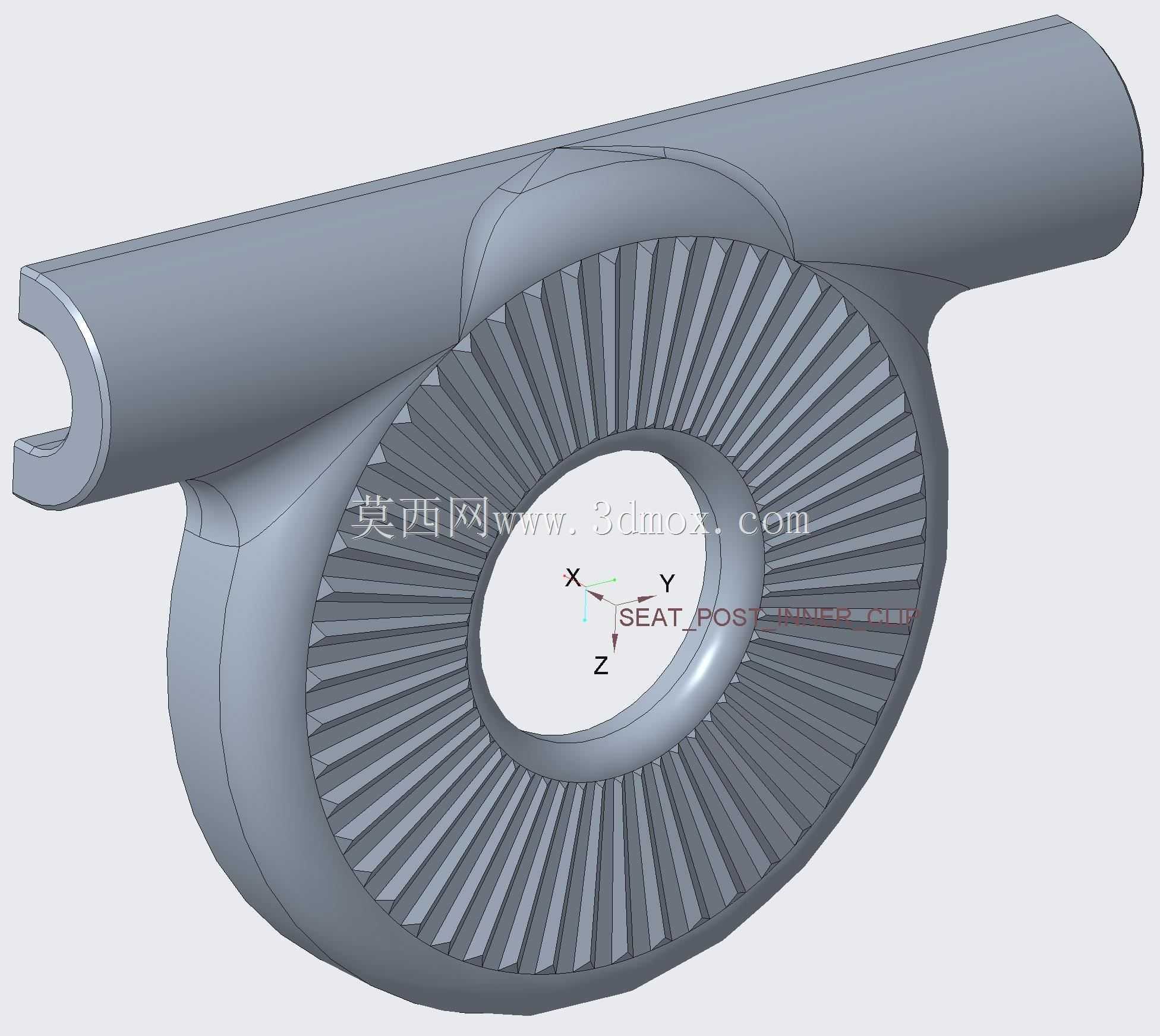

　　日常通勤、运动骑行场景下，自行车座椅的固定可靠性直接影响骑行安全与乘坐体验，座椅柱内夹作为衔接座管与车架立管的核心锁紧部件，承担着锁止座椅高度、传递骑行载荷、抵消路面颠簸冲击的关键作用，是自行车鞍座调节系统中不可替代的受力构件。这款座椅柱内夹采用环抱式楔形锁紧结构设计，整体围绕座管周向布置一圈均匀分布的径向锁紧齿，齿形角度经过反复校核，既保证锁紧时与座管外壁的接触面积足够分散压应力，避免薄壁座管被夹伤产生凹痕，又能在锁紧螺栓施加额定扭矩时，通过楔形面的自锁效应产生足够的径向抱紧力，防止骑行过程中座椅出现下滑、偏转的问题。夹体一侧集成了与车架立管衔接的定位凸台结构，安装时可直接嵌入车架立管对应的定位槽内，限制夹体自身的周向转动，

　　避免长期使用中夹体随座管窜动磨损车架内壁。夹体的整体壁厚根据受力分布做了差异化设计，锁紧齿根部做了R角过渡处理，消除应力集中风险，在频繁调节座椅高度的反复松紧工况下，不会出现齿根断裂、夹体开裂的失效问题；夹体的非受力区域做了适度的壁厚减薄，在保证结构强度满足GB自行车安全标准要求的前提下，尽可能降低零件自身重量，契合运动自行车轻量化的设计趋势。从安装边界来看，这款夹体适配常规直径的圆形钢制、铝合金座管，夹体的轴向宽度控制在合理范围内，不会过多占用车架立管的内部空间，兼容市面上绝大多数硬架山地车、城市通勤车、公路车的立管尺寸，安装时无需对车架做额外的扩孔、打磨加工，直接替换原有老化的锁紧夹即可完成装配。

　　设计过程中重点考虑了不同使用场景的载荷特性：城市通勤场景下，用户体重普遍在50-90kg区间，夹体的抱紧力安全系数设置为2.5倍，即使经过减速带、坑洼路面产生的瞬时冲击载荷，也不会出现锁止失效；针对山地越野场景的大冲击工况，夹体的锁紧齿表面做了细微的防滑纹理处理，在不损伤座管表面涂层的前提下，进一步提升摩擦系数，避免大冲击下座椅出现角度偏转。夹体的开合间隙经过精准计算，当锁紧螺栓完全松开时，夹体的内孔直径比座管外径大0.2-0.3mm，既可以保证用户调节座椅高度时能够顺畅上下滑动座管，不会出现卡滞问题，又不会因为间隙过大导致锁紧时夹体变形量超标，影响锁紧寿命。夹体与锁紧螺栓配合的安装孔位做了同轴度公差约束，

　　保证螺栓锁紧时夹体的受力均匀，不会出现单侧受力导致的局部压应力过大问题，同时孔位边缘做了沉台设计，螺栓头可以完全沉入沉台内，不会突出夹体外壁干涉座管的滑动。从材料适配角度，这款夹体的结构既适合采用粉末冶金工艺批量生产，也适合采用铝合金锻造后CNC精加工的工艺生产，不同工艺对应的壁厚公差都在结构设计的冗余范围内，不会因为工艺差异影响最终的装配性能与锁紧效果。在实际骑行过程中，这款夹体还能抵消一部分来自路面的高频振动，均匀分布的锁紧齿相当于一圈微型的弹性支撑结构，能够过滤掉部分传递到鞍座的细碎振动，提升长时间骑行的舒适度，避免传统单片式锁紧夹局部应力集中导致的座管压痕、锁紧力不足等常见问题。
