电动自行车后轮轮毂轮组结构设计

　　日常通勤场景下的电动两轮车后轮总成，是整车承载与动力输出的核心集成部件，区别于普通人力自行车后轮，该结构需要同时兼顾承重、动力传递、制动配合、辐条张力匹配等多重工程需求，在结构设计阶段需要平衡多维度的边界约束。从实际使用场景来看，这类后轮总成主要适配城市通勤类电动自行车，日常承载范围覆盖单人骑行加随身行李的常规载荷，需要应对城市铺装路面的细碎颠簸、井盖落差、低速过坎等常见工况，同时还要匹配轮毂电机的安装定位、碟刹制动盘的装配公差，避免运行过程中出现偏摆、蹭碟、辐条松动等常见故障。

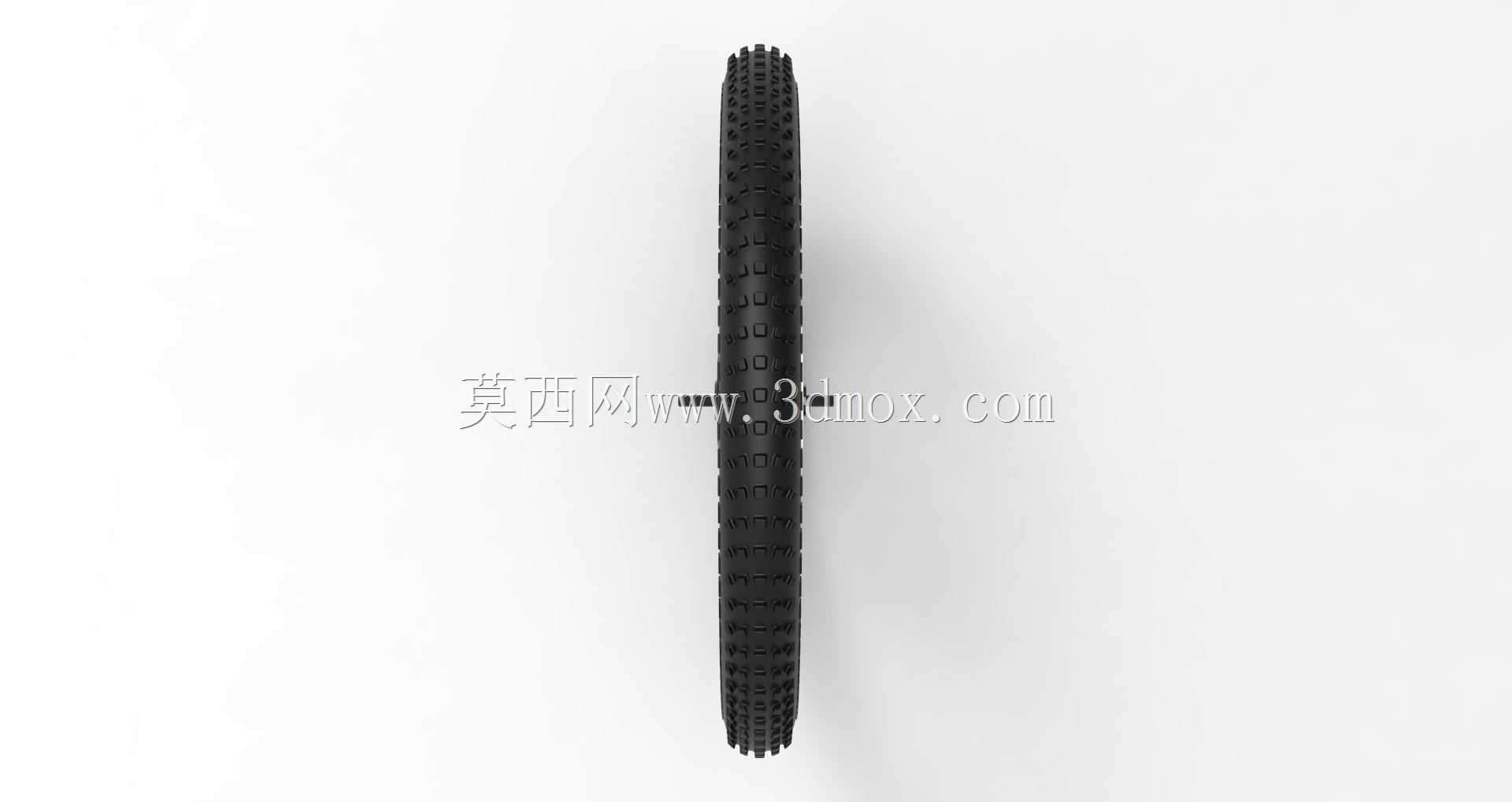

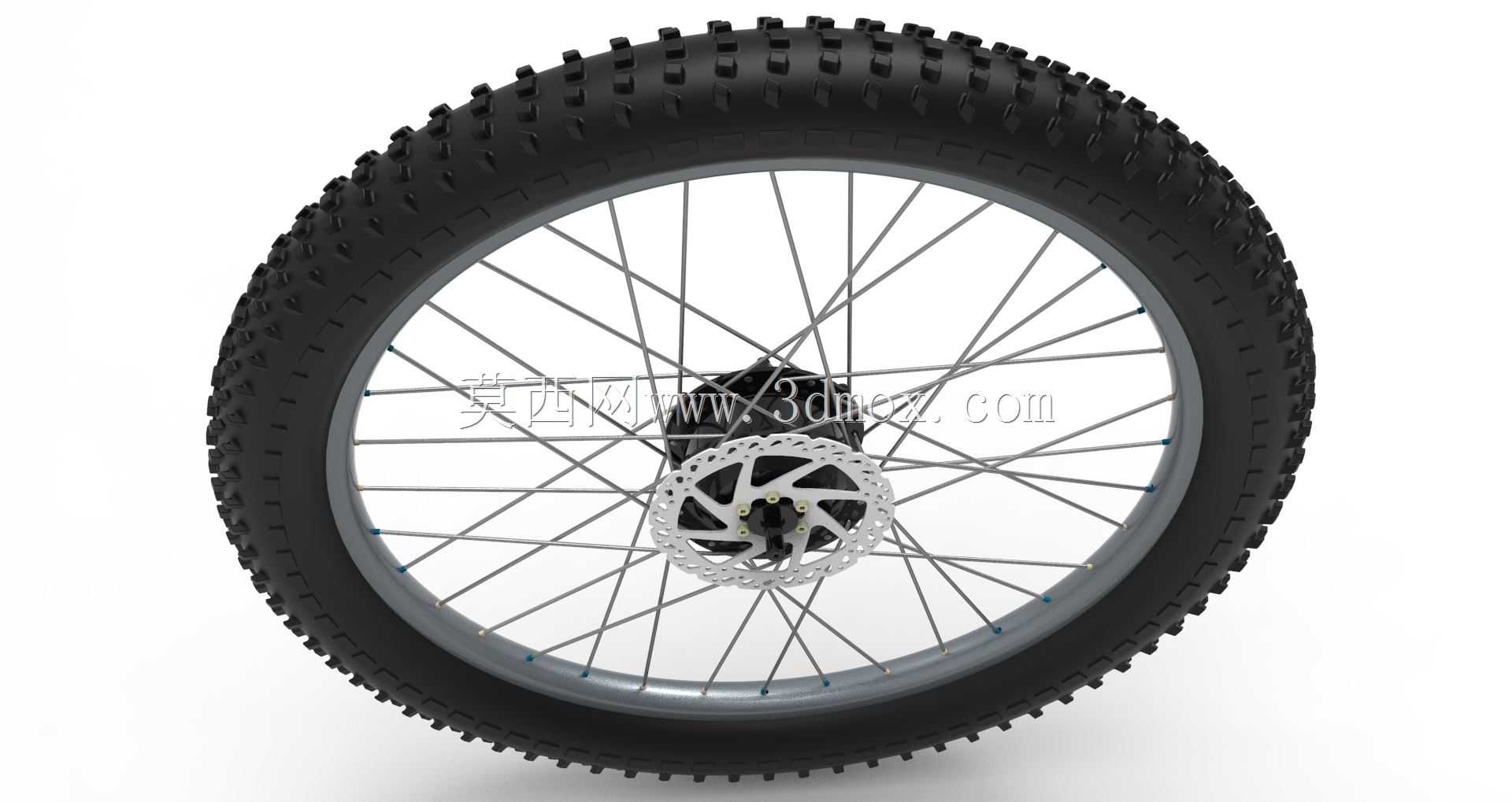

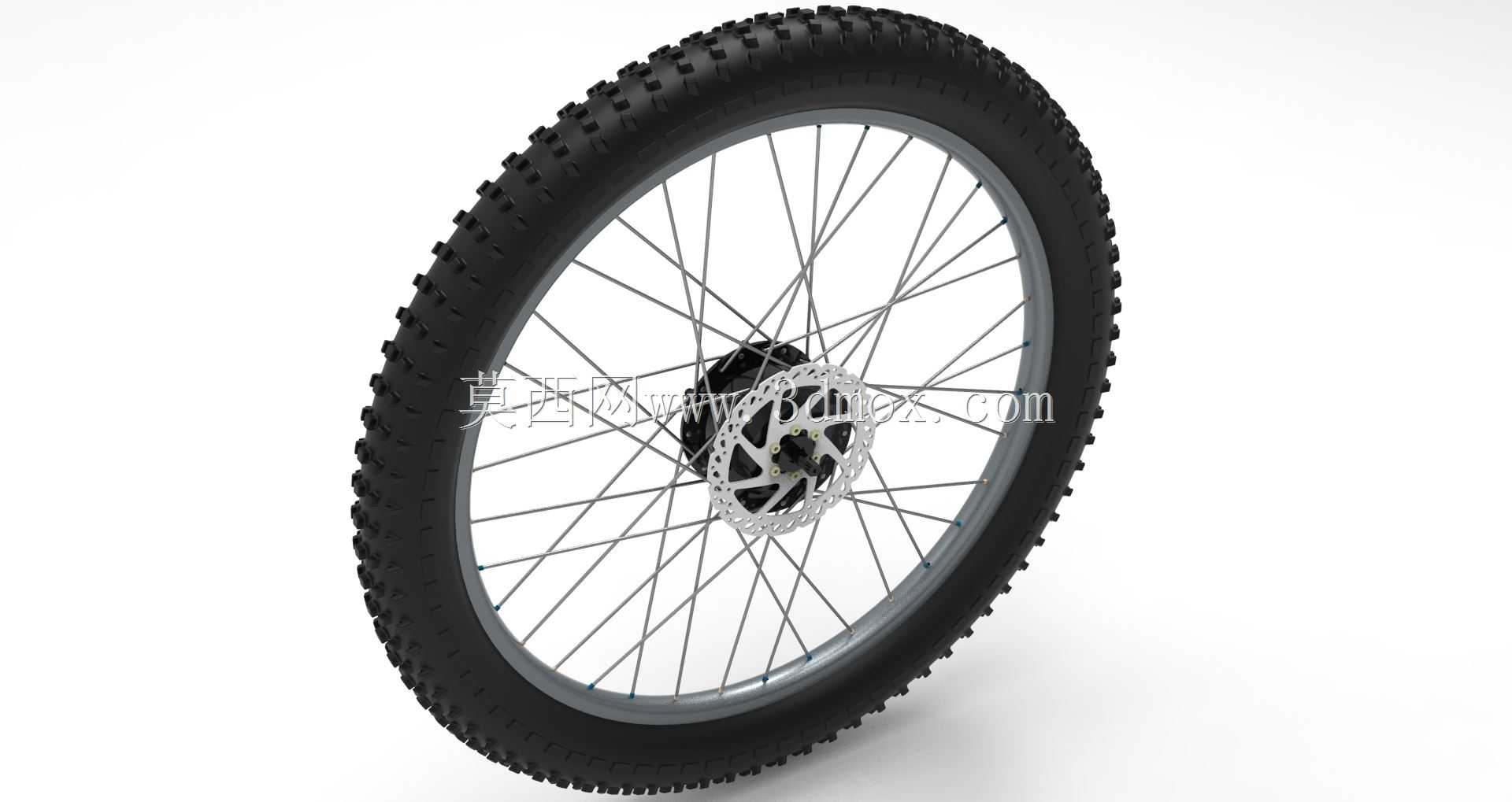

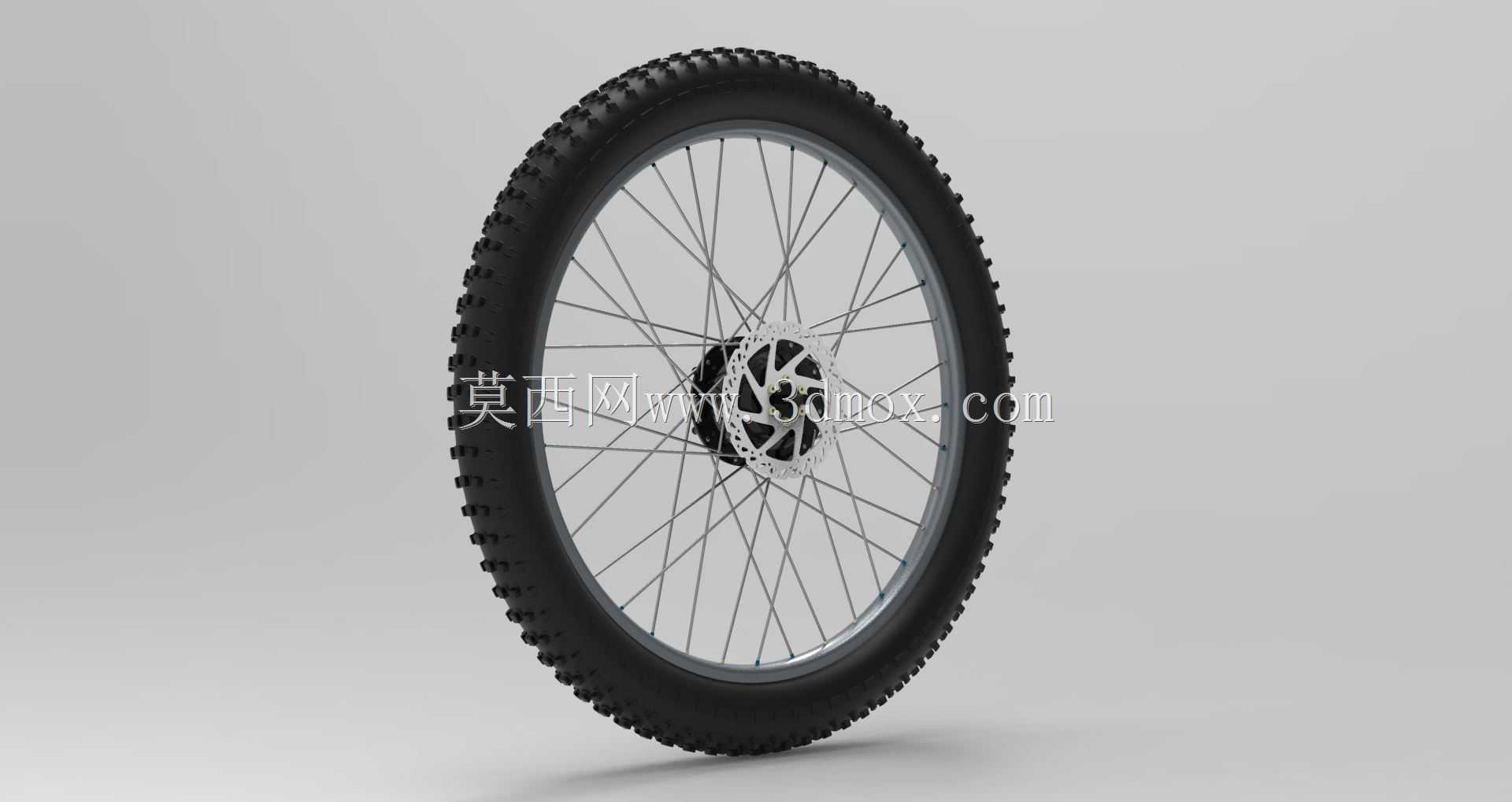

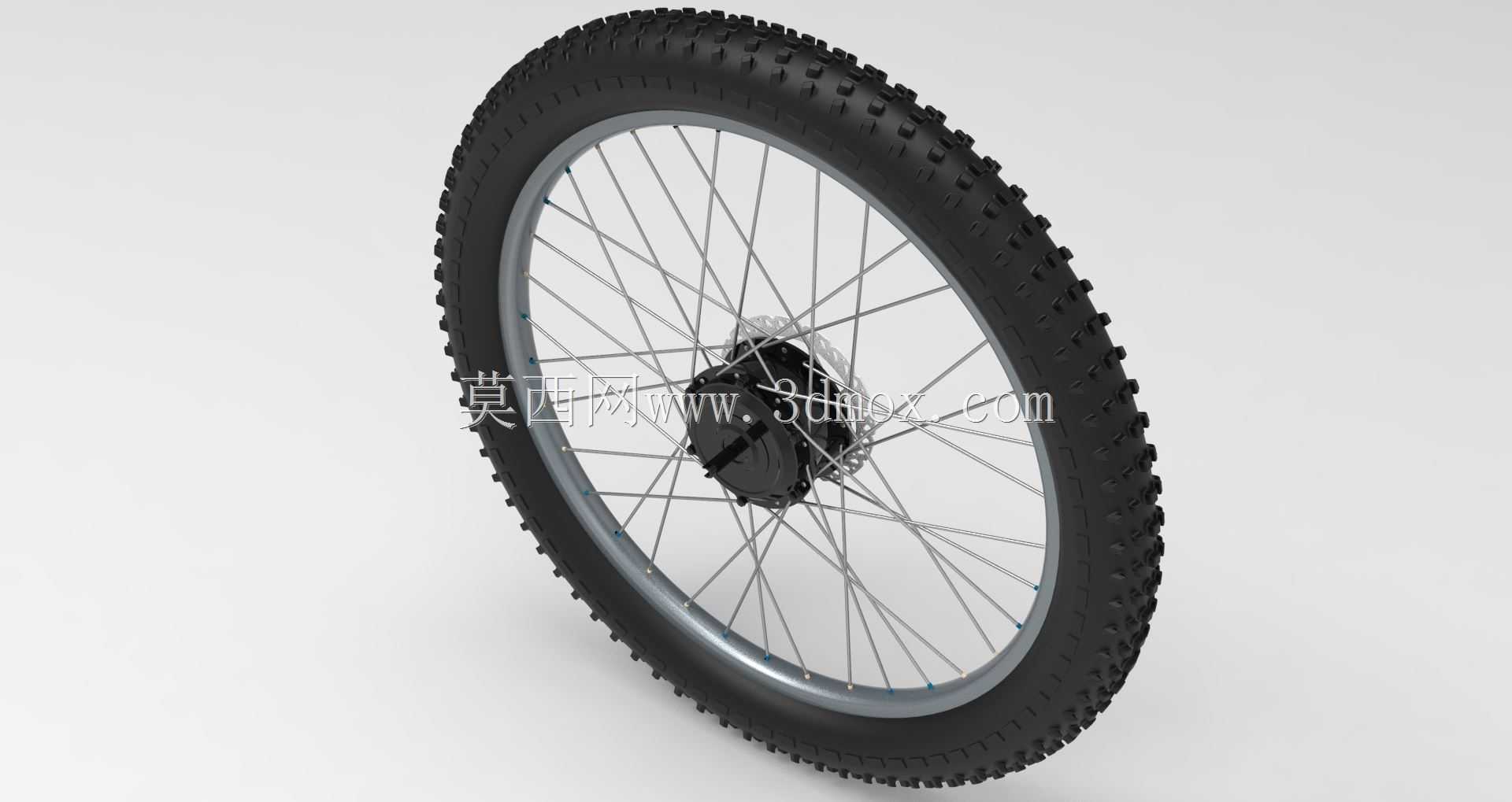

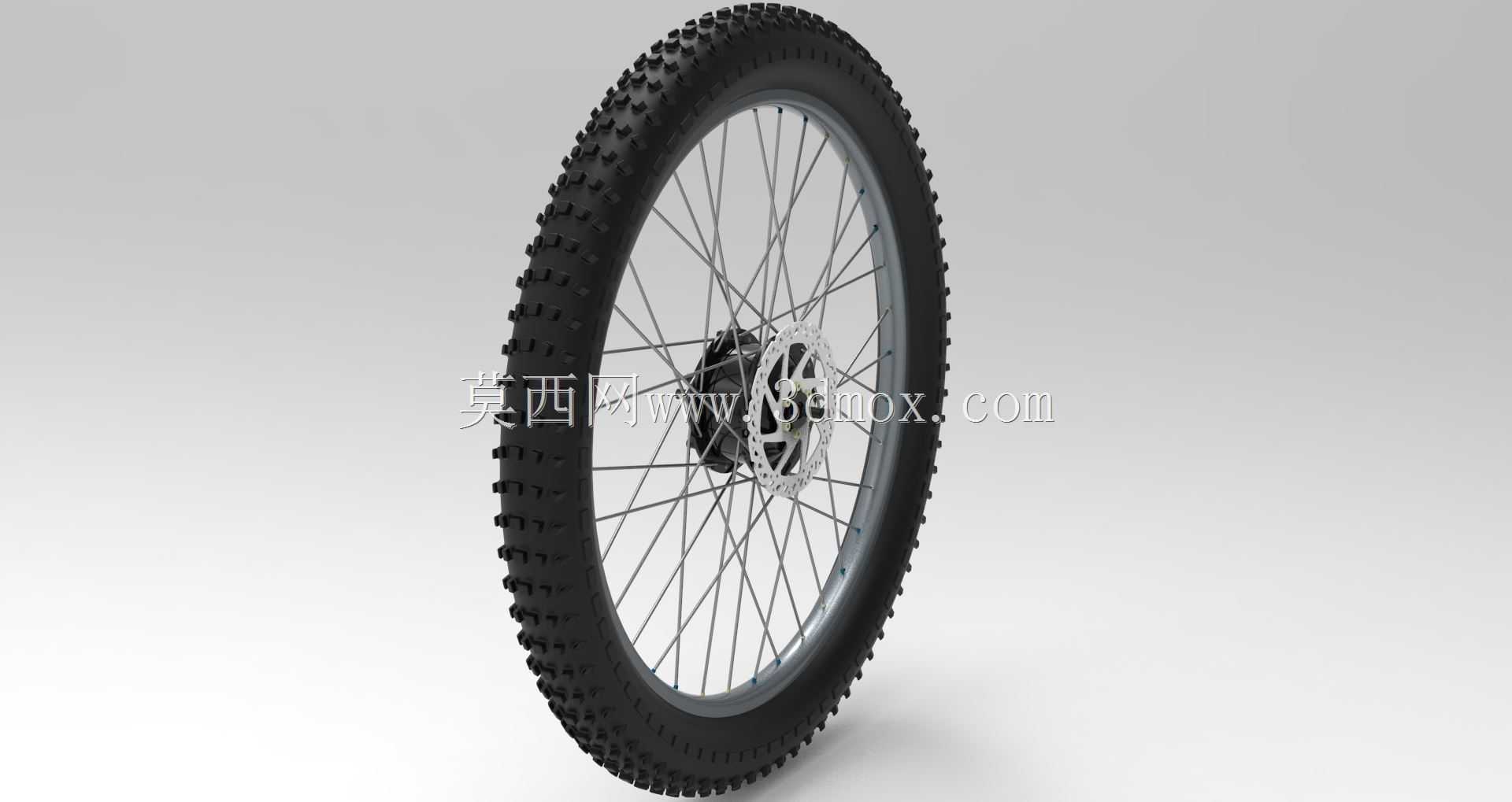

　　在功能特性层面，该轮组采用钢丝辐条搭配金属轮辋的结构，相比一体铸铝轮辋，辐条结构具备更好的路面冲击缓冲能力，在经过非平整路面时，辐条的微小形变可以吸收部分冲击能量，降低轮辋直接变形开裂的风险；外胎选用大颗粒块状花纹的越野取向橡胶胎，胎齿深度较常规城市通勤胎更大，不仅在干燥铺装路面具备足够抓地力，在雨天湿滑路面、轻度非铺装土路场景下也能提供可靠的摩擦力，减少侧滑风险。轮毂位置集成了电机安装位与碟刹盘安装法兰，法兰端面的平面度公差需要控制在0.1mm以内，才能保证制动盘安装后不会出现端面跳动，避免制动过程中出现异响、制动力不均的问题。

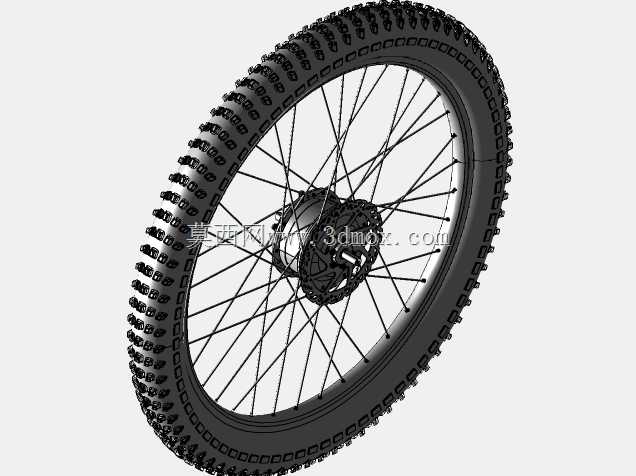

　　设计思路上，首先需要确定轮组的整体安装边界：轮辋的外径匹配对应尺寸的外胎规格，轮轴的轴心位置与后平叉的安装开档尺寸严格对应，保证轮组装入车架后不会出现左右偏移，轴心与车架中轴的平行度公差需要控制在合理范围，避免链条传动过程中出现偏磨、掉链的问题。辐条的排布采用交叉编法，每根辐条的张力需要保持均匀，驱动侧与非驱动侧的辐条张力差控制在合理区间，抵消轮毂电机单侧重量带来的轮组偏摆趋势，保证轮组在高速转动时的动平衡符合要求，减少骑行过程中的轮组晃动。轮胎与轮辋的配合位置设计有标准的胎唇卡槽，充气后胎唇可以紧密卡入轮辋卡槽，避免高胎压下出现轮胎脱圈的风险。

　　从安装适配的角度来看，该轮组的碟刹盘安装孔位采用标准六孔布局，适配市面主流的线拉碟刹与油压碟刹卡钳安装座，不需要额外加工转接座即可完成装配；轮轴的直径规格匹配常规电动自行车后平叉的轴槽尺寸，轴端预留有螺母锁紧的螺纹段，同时设计有防转卡槽，避免轮毂电机在大扭矩输出时出现轴芯跟转的问题。轮组整体的宽度边界需要控制在后平叉的开档范围内，轮胎外侧与车架后下叉、后上叉之间预留足够的安全间隙，即使在轮胎满载形变、轮组受侧向力出现小幅偏移时，也不会出现轮胎摩擦车架的问题。

　　在实际结构验证阶段，需要重点校核几个关键位置的强度：轮辋与辐条帽的接触位置，需要承受辐条的长期拉力以及路面冲击带来的交变载荷，材料选用足够厚度的铝合金型材，避免长期使用后出现辐条帽拉穿轮辋的问题；轮毂与辐条的连接法兰位置，需要承受动力输出时的扭矩以及制动时的反向制动力矩，法兰根部设计有圆角过渡，减少应力集中带来的断裂风险；轮胎的胎体帘线层设计足够的强度层级，应对日常骑行中的穿刺、冲击载荷，降低爆胎概率。整个轮组的装配过程中，需要在辐条螺纹位置涂抹少量润滑脂，方便后续调整辐条张力，同时避免长期使用后螺纹锈蚀导致无法调整轮圈偏摆。
