山地自行车前轮轮组带碟刹结构设计

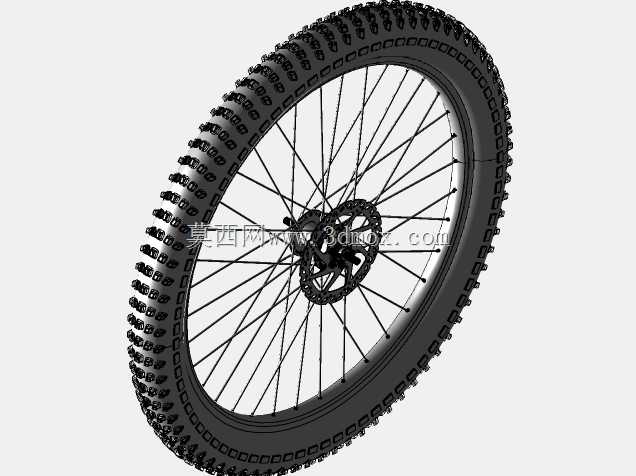

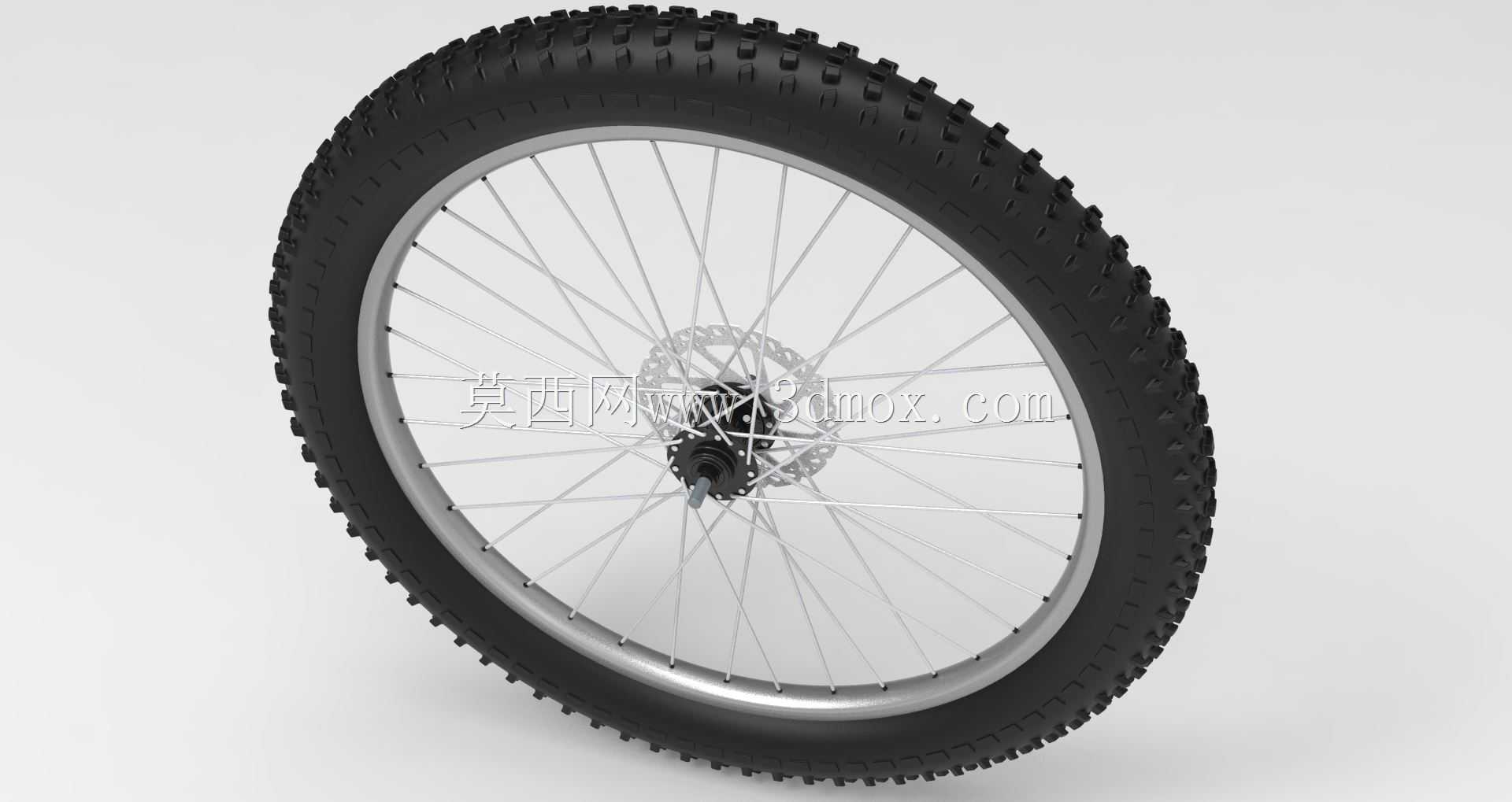

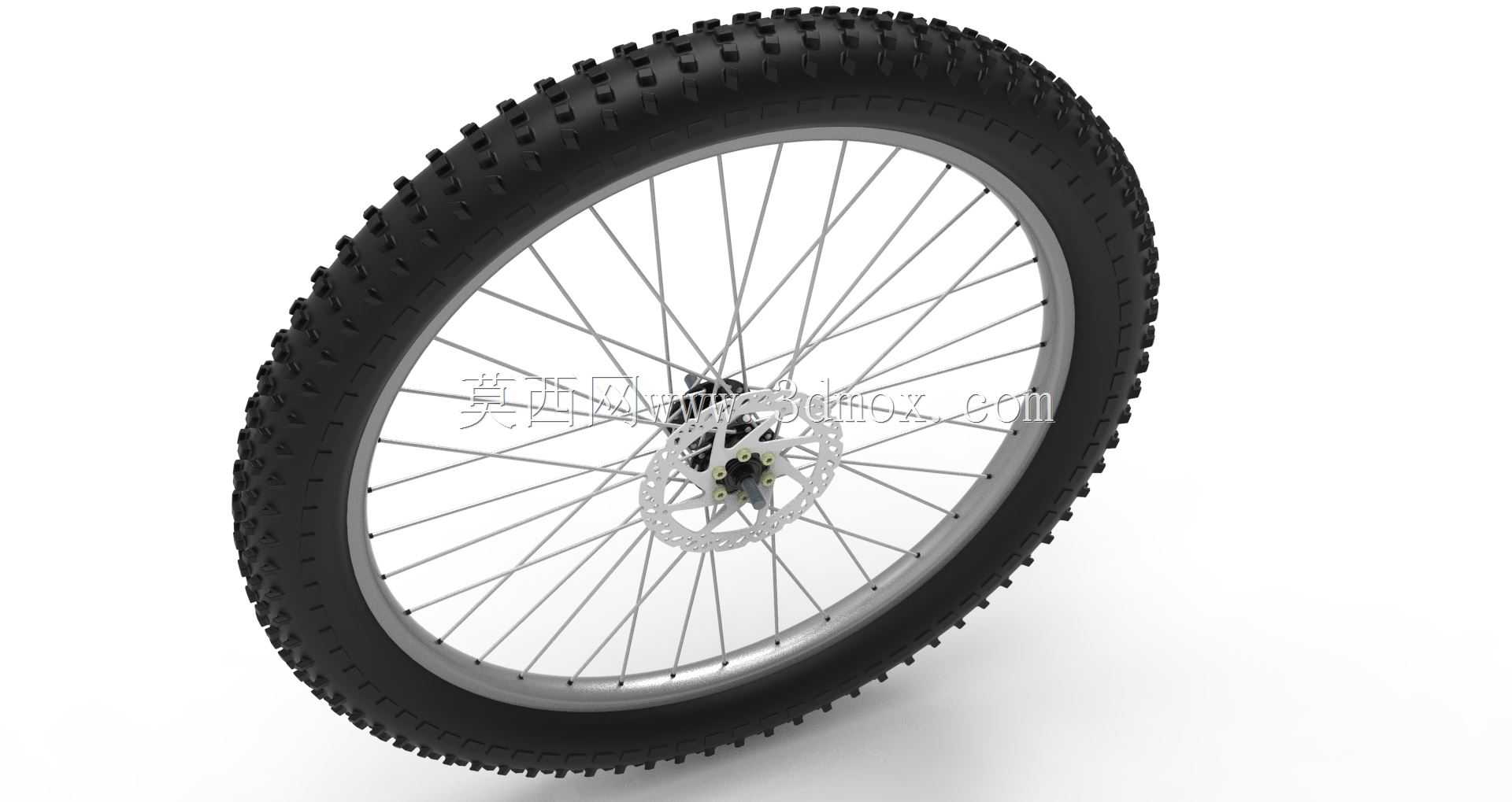

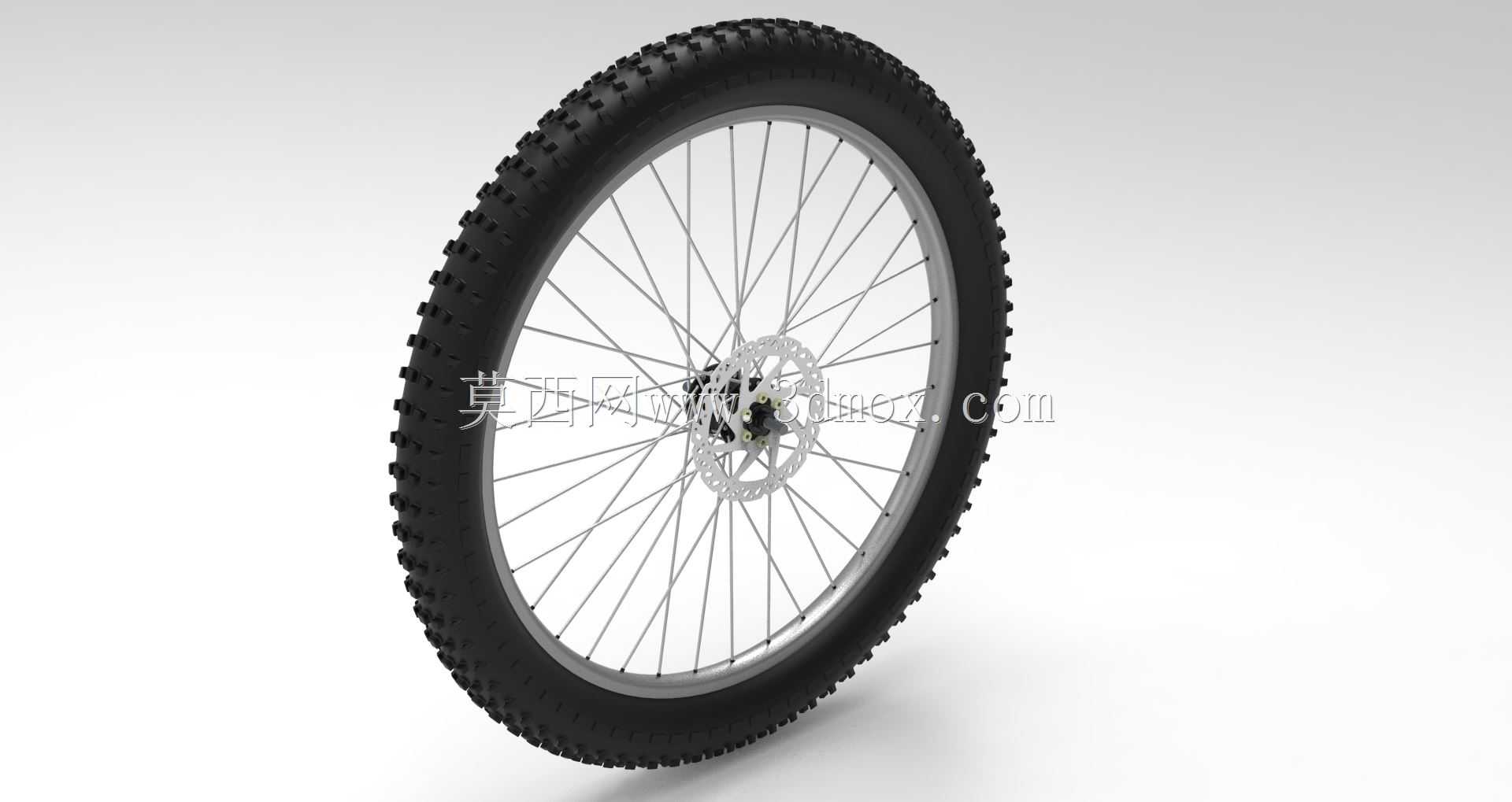

　　日常做非公路骑行类整车方案时，前轮轮组的匹配度直接决定非铺装路面的骑乘反馈，这套轮组的结构设计完全围绕山地骑行的复杂工况展开，没有照搬城市通勤车的轻量化思路，反而把抗冲击冗余放在了优先级靠前的位置。先从安装边界说起，轮组轴心采用标准快拆兼容规格，开档尺寸适配主流山地车前叉的100mm安装距，轴心同轴度公差控制在0.05mm以内，避免装配后出现轮组偏摆蹭碟的问题；碟刹安装座采用国际标准六孔布局，孔位位置度公差严格控制，适配160mm直径的标准碟刹盘片，不需要额外加装转换座就能完成装配，轮圈外侧的轮胎安装位设计了双层咬合棱，搭配大颗粒越野轮胎时，即使低胎压通过乱石路段，也不会出现轮胎脱圈的风险。

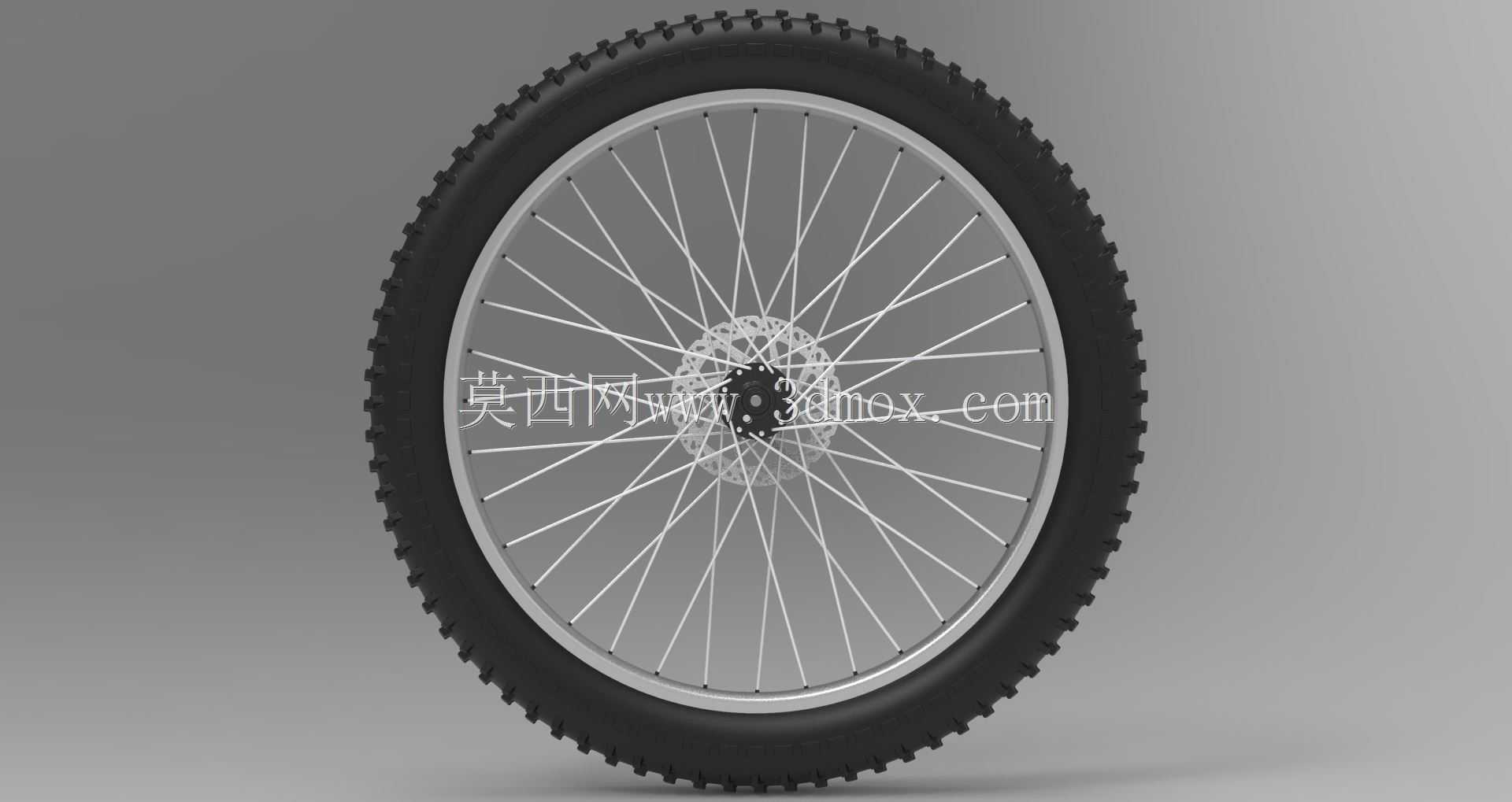

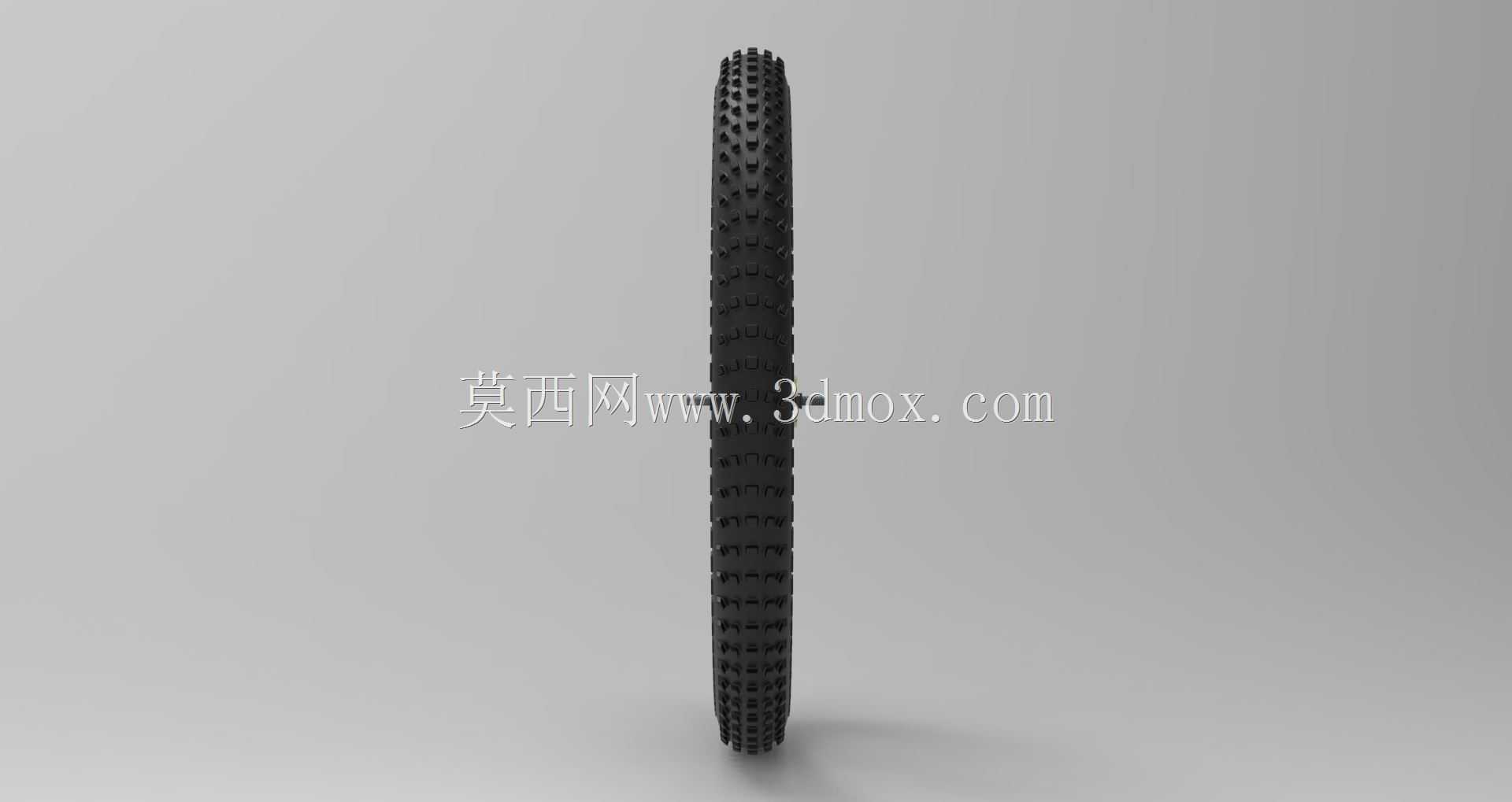

　　设计思路上没有盲目追求辐条数量的减少，而是采用了32根等径不锈钢辐条的交叉编法，每根辐条的张力差控制在5%以内，这种编法相比直拉编法虽然重量上略有增加，但侧向抗冲击能力提升明显，遇到路面凸起的侧向撞击时，辐条不会轻易出现应力断裂，轮辋采用铝合金挤压成型工艺，截面做了双层中空设计，既保证了径向的支撑强度，又能缓冲路面传递来的细碎震动，不会把所有震动直接传递到前叉和车把上。轮胎选用的是大颗粒块状越野胎纹，胎块边缘做了倒角处理，在松软泥土路面骑行时，胎块能切入土层提供足够的抓地力，在硬化路面骑行时，倒角设计又能减少胎块的异常磨损，兼顾不同路面的使用需求。

　　实际应用场景里，这套轮组可以适配硬尾山地车、全地形旅行车的前轮装配需求，不管是林间穿越、郊野非铺装路骑行，还是日常城市通勤遇到坑洼路面，都能保持稳定的行驶状态。功能特性上，轮组的花鼓内部采用双培林结构，转动阻力小，防水密封圈的设计能阻挡泥水进入花鼓内部，减少日常维护的频率，碟刹结构的配置相比传统圈刹，在雨天、泥泞路段的制动稳定性提升明显，不会因为轮圈沾附泥水出现制动打滑的问题。

　　做结构校核的时候，特意针对轮辋的径向载荷做了模拟测试，按照80kg的骑乘者体重加上15kg的负重工况，轮辋的最大变形量控制在0.3mm以内，完全满足长期使用的强度要求，辐条的帽部做了沉头设计，不会突出轮辋内壁，避免安装内胎时刮蹭内胎造成漏气。轮组整体的动平衡做了预校正，高速骑行时不会出现车把抖动的问题，轮胎的胎压适配范围在25-45PSI之间，用户可以根据不同的路面情况调整胎压，松软路面降低胎压增加接地面积，硬化路面提高胎压减少滚动阻力。很多新手做整车装配时容易忽略轮组和前叉的匹配公差，这套轮组在设计时就把安装位的配合公差做了适配，不需要额外打磨装配位就能顺利装入前叉叉脚，碟片的安装平面和花鼓轴心的垂直度公差控制在0.02mm以内，装配后不需要反复调整夹器位置就能避免蹭碟问题，对于DIY组装整车的用户来说，能减少很多装配调试的工作量。
