皇家恩菲尔德摩托后轮链轮轮毂结构

　　在两轮机车的行走传动系统里，后轮链轮轮毂是衔接驱动链轮与轮组辐条的核心承载构件，日常骑行过程中，发动机输出的扭矩经过链条传递到从动链轮，最终全部载荷都要通过这个轮毂传导至轮圈，再带动轮胎实现车辆行进，不管是日常通勤的铺装路面行驶，还是非铺装路面的颠簸冲击，这个部件都要同时承受扭矩传递的剪切力、路面颠簸带来的径向冲击，以及过弯时产生的侧向载荷，其结构合理性直接关系到骑行的可靠性与安全性。

　　从实际使用场景来看，这类适配复古巡航车型的链轮轮毂，需要匹配对应车型的后轮轴安装尺寸、链轮固定孔位以及辐条连接位，不能出现安装干涉。设计过程中首先要确定核心安装边界：中心轴承位需要匹配对应规格的后轮轴承，保证轮毂转动时的同轴度，避免行驶中出现轮组偏摆；周向分布的安装凸耳带有螺栓过孔，用于将从动链轮牢牢固定在轮毂端面上，孔位的位置度公差需要严格控制，否则会出现链轮安装偏斜，导致链条传动过程中出现异响、偏磨，甚至出现链条脱齿的风险。

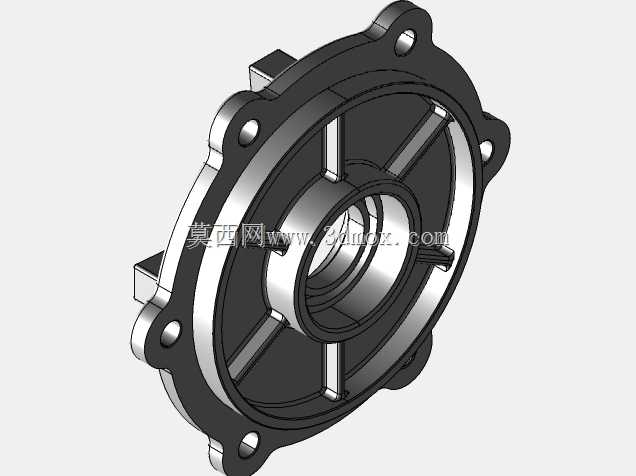

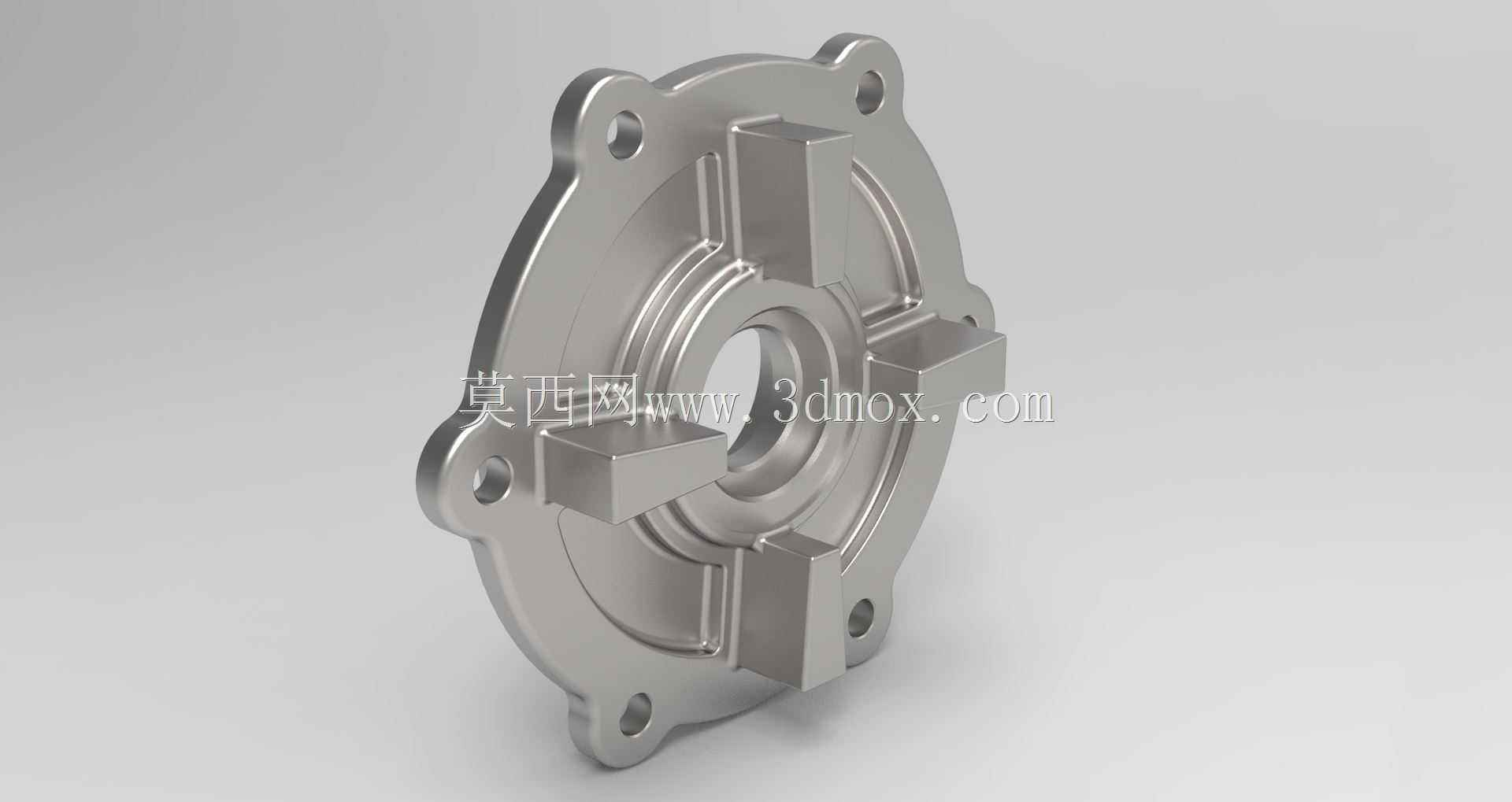

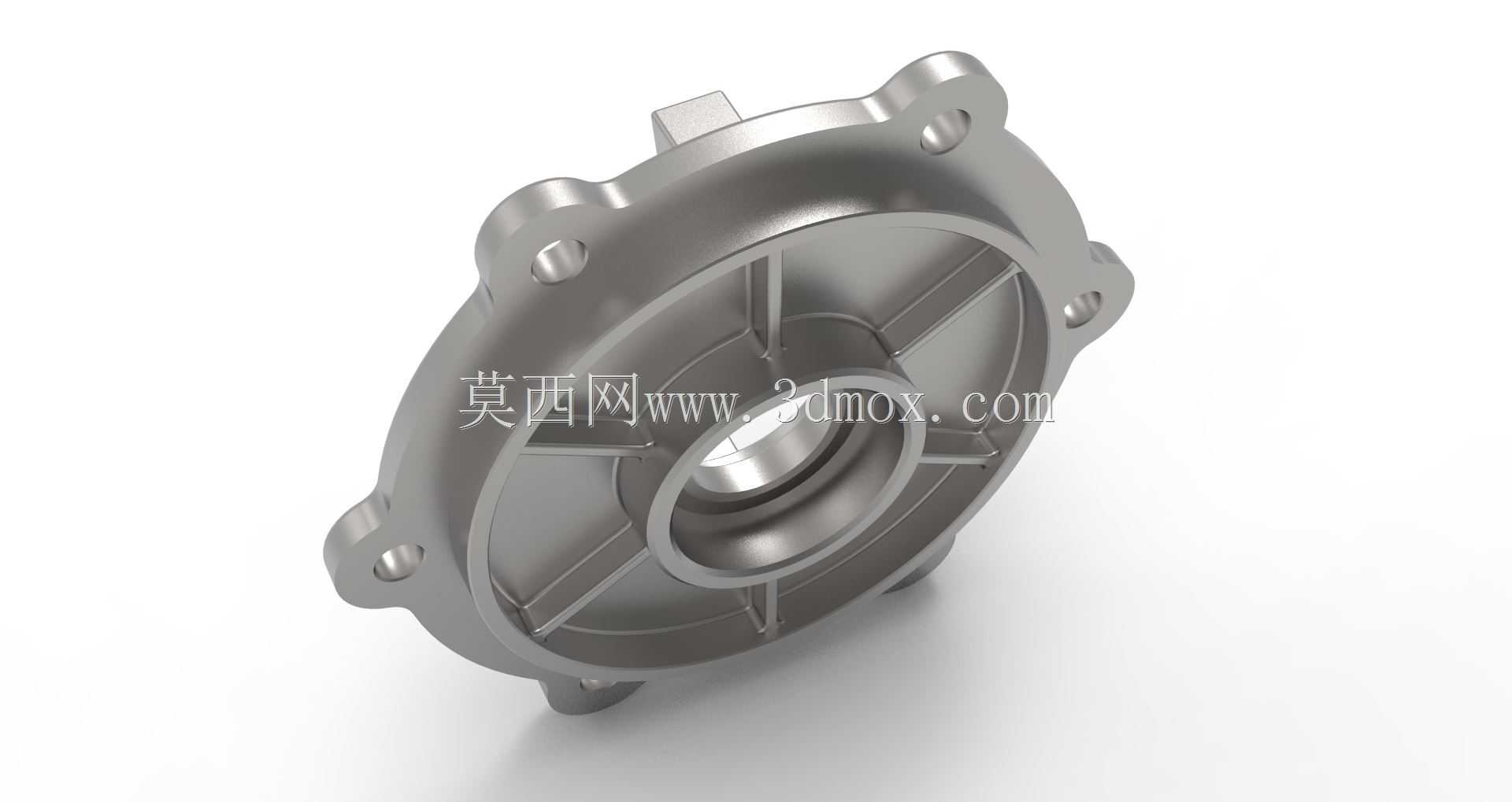

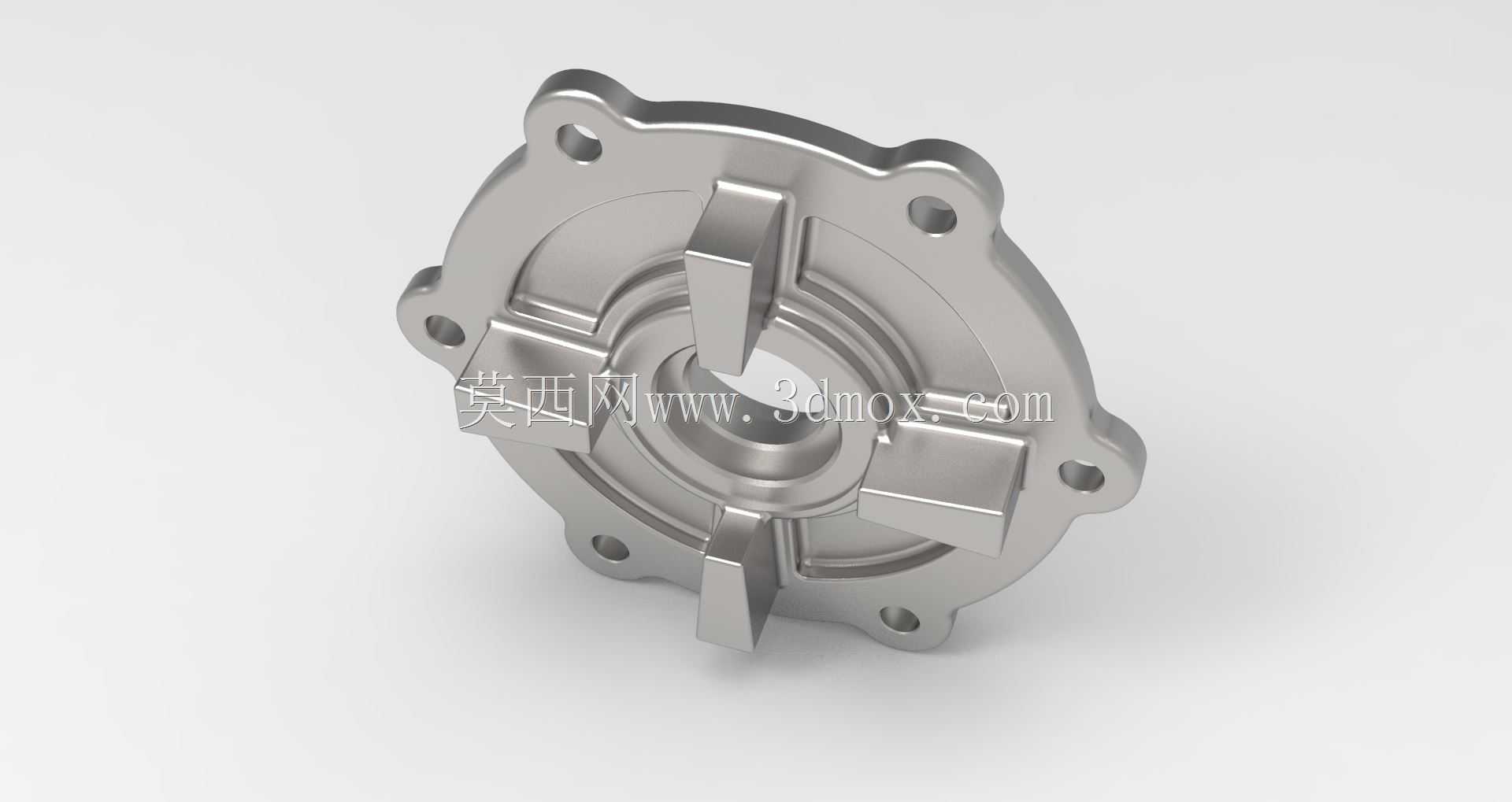

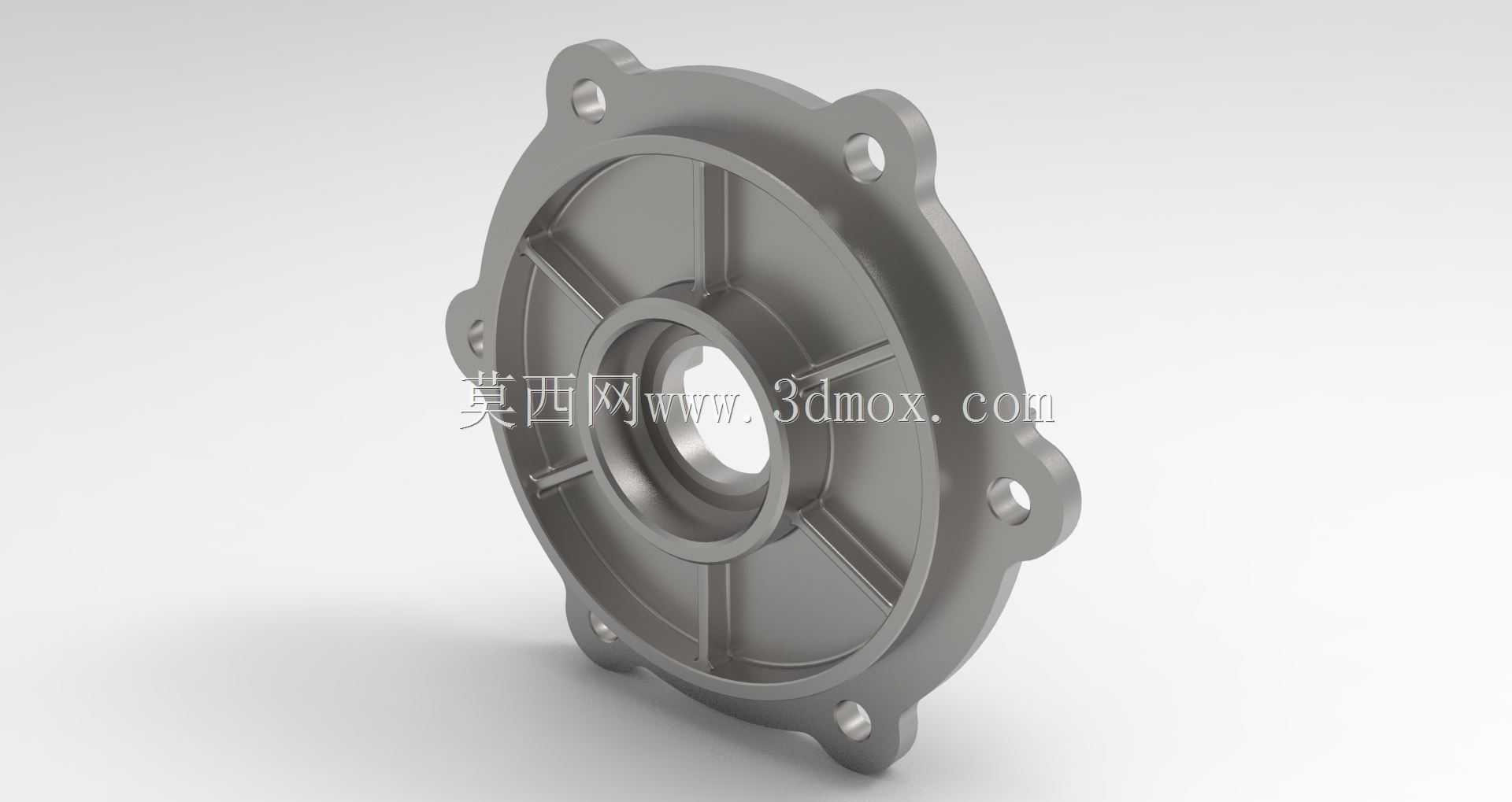

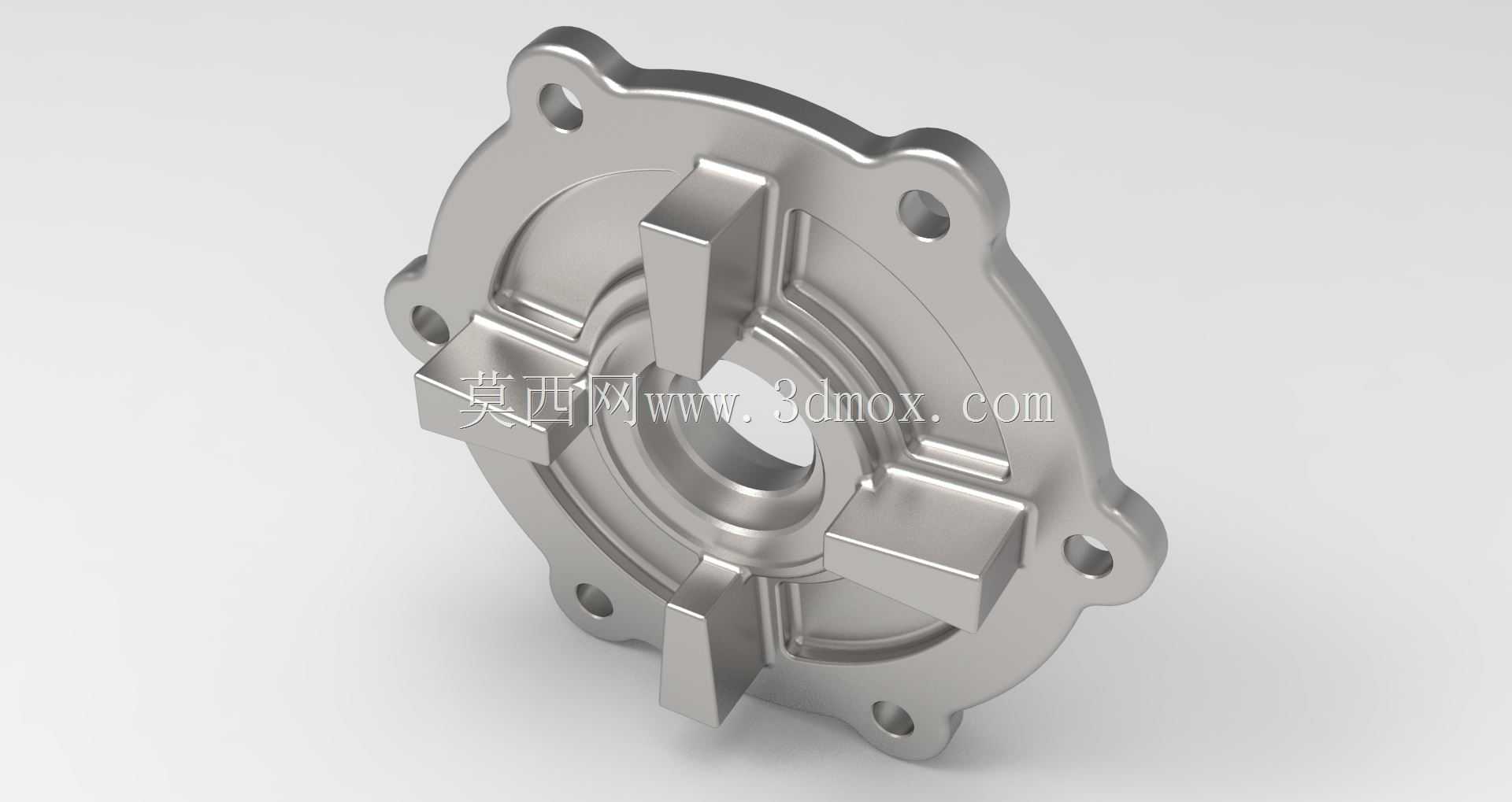

　　结构设计上，轮毂主体采用盘式承载结构，中心设置凸起的轴承安装座，提升轴承配合段的结构强度，避免长期受载出现轴承座变形；从中心座向外辐射的加强筋连接到外缘的链轮安装凸台，筋条的走向顺着载荷传递路径布置，既能在轻量化的前提下保证整体刚性，又能避免应力集中导致的部件开裂。周向均匀分布的六个带孔安装耳，每个耳位都做了圆角过渡处理，消除机加工和铸造过程中可能产生的应力集中点，对应螺栓的孔径要匹配标准紧固件的尺寸，保证装配时螺栓能够顺利穿入，同时控制配合间隙，避免长期受载后螺栓出现松动。

　　轮毂朝向轮圈的一侧设置有辐条连接结构，需要和后轮辐条的安装角度完全匹配，保证辐条装配后张紧力均匀，不会出现单根辐条受力过大断裂的情况。在尺寸链校核过程中，需要重点核对链轮安装面到后轮轴承定位面的距离，这个尺寸直接决定了链轮和前输出链轮的共面度，一旦尺寸偏差超出允许范围，会导致链条传动过程中持续受到侧向力，大幅缩短链条和链轮的使用寿命，同时还会增加行驶过程中的传动阻力。

　　材质选择上这类部件通常采用高强度铸铝或者锻造铝合金加工，在保证足够强度的前提下降低簧下质量，提升后轮的循迹性能，表面做硬质氧化或者喷涂处理，抵御日常骑行中泥水、砂石的侵蚀，避免长期使用后出现腐蚀生锈的问题。设计时还需要考虑拆装维护的便利性，链轮安装位的周边要预留足够的扳手操作空间，方便后期更换链轮或者维护轴承时，不需要完全拆解整个后轮组就能完成操作。

　　实际建模过程中，需要先确定中心轴线作为所有特征的基准，先绘制中心轴承座的内外径尺寸，确定轴承配合面的公差带，再根据载荷分布设计辐射状的加强筋结构，筋条的厚度要根据受力仿真结果调整，在受力较大的扭矩传递方向适当增加筋厚，受力较小的区域可以适当减薄来控制重量。之后绘制周向的安装凸耳，每个凸耳的孔位要和对应链轮的安装孔完全对应，凸耳的厚度要满足螺栓预紧力下的强度要求，避免螺栓拧紧后凸耳出现压溃变形。最后处理各个连接位置的圆角过渡，避免尖锐棱角导致的应力集中，同时兼顾部件的外观协调性，匹配复古车型的整体设计风格。

　　在安装边界校核时，还要考虑轮毂和后刹车组件、后轮轴螺母、链条护板等周边部件的间隙，保证车轮在全行程跳动、转向最大角度时，都不会出现部件之间的运动干涉，同时要预留出链条调整的余量空间，适配链条使用过程中磨损伸长后的张紧调整需求。对于长期受交变载荷的部位，比如中心轴承座和加强筋的衔接处、安装凸耳的根部，需要做局部的加厚处理，通过有限元仿真验证最大载荷下的应力分布，确保应力峰值低于材料的屈服强度，满足长期使用的疲劳强度要求，避免骑行过程中出现部件断裂的安全隐患。
