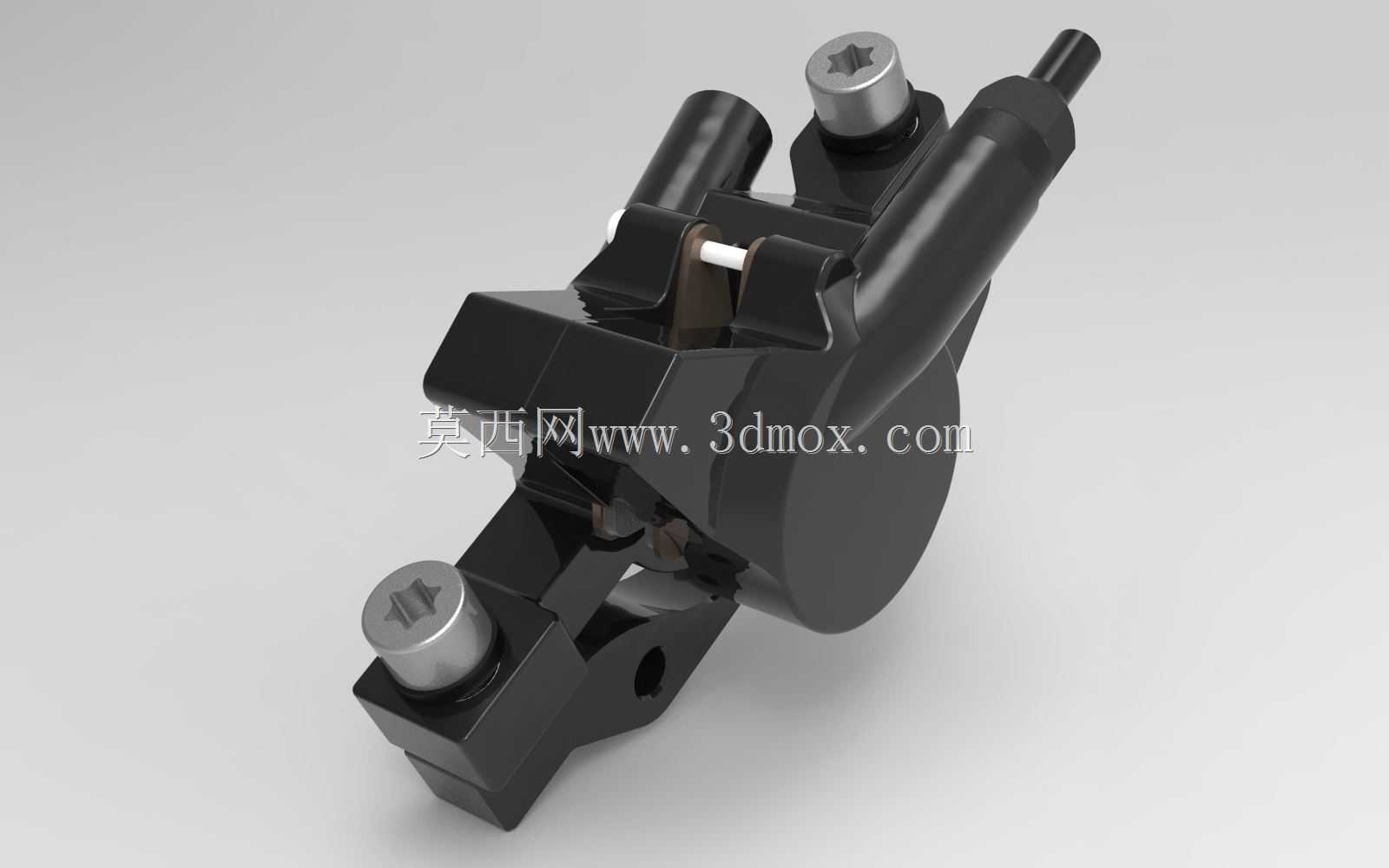

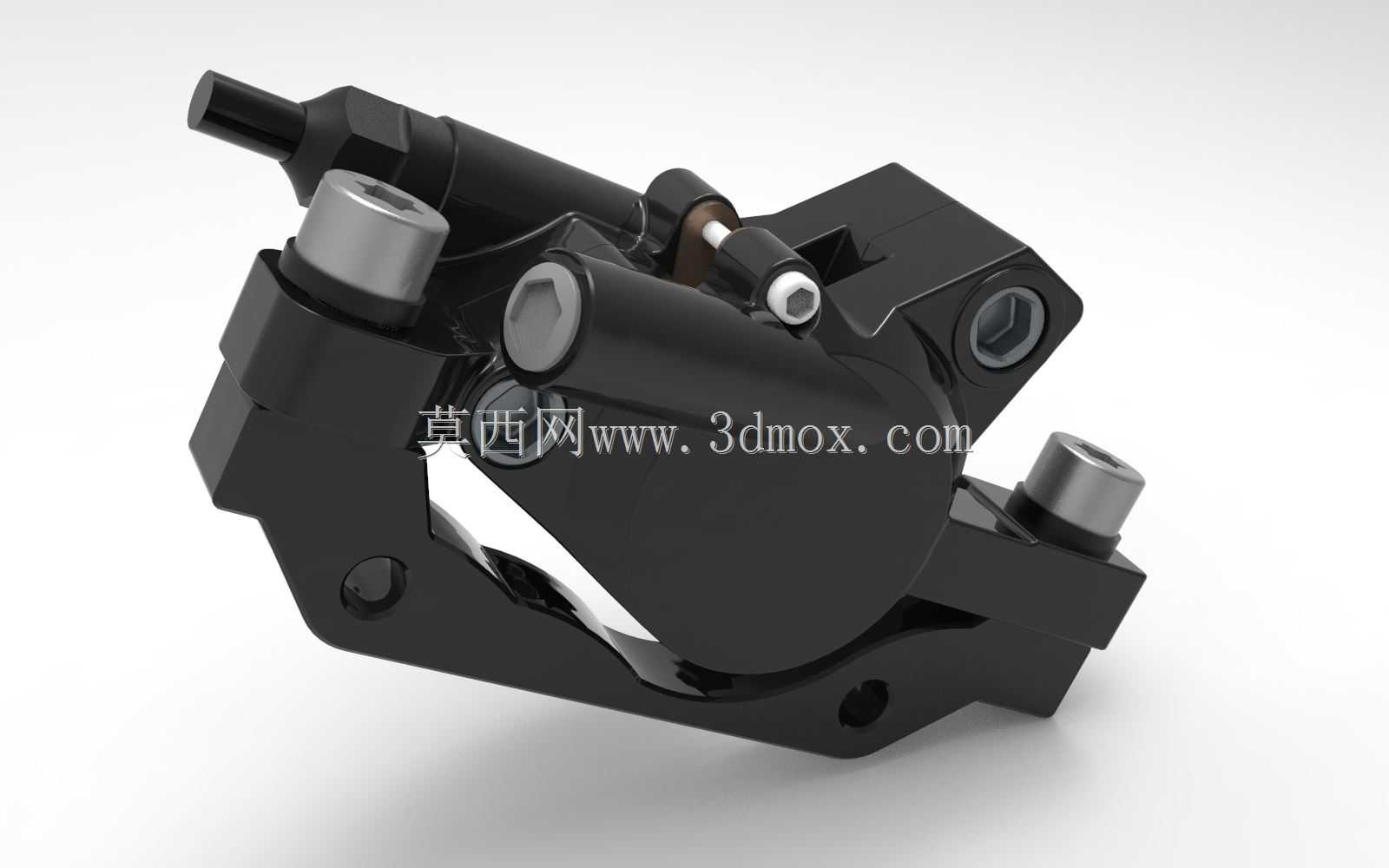

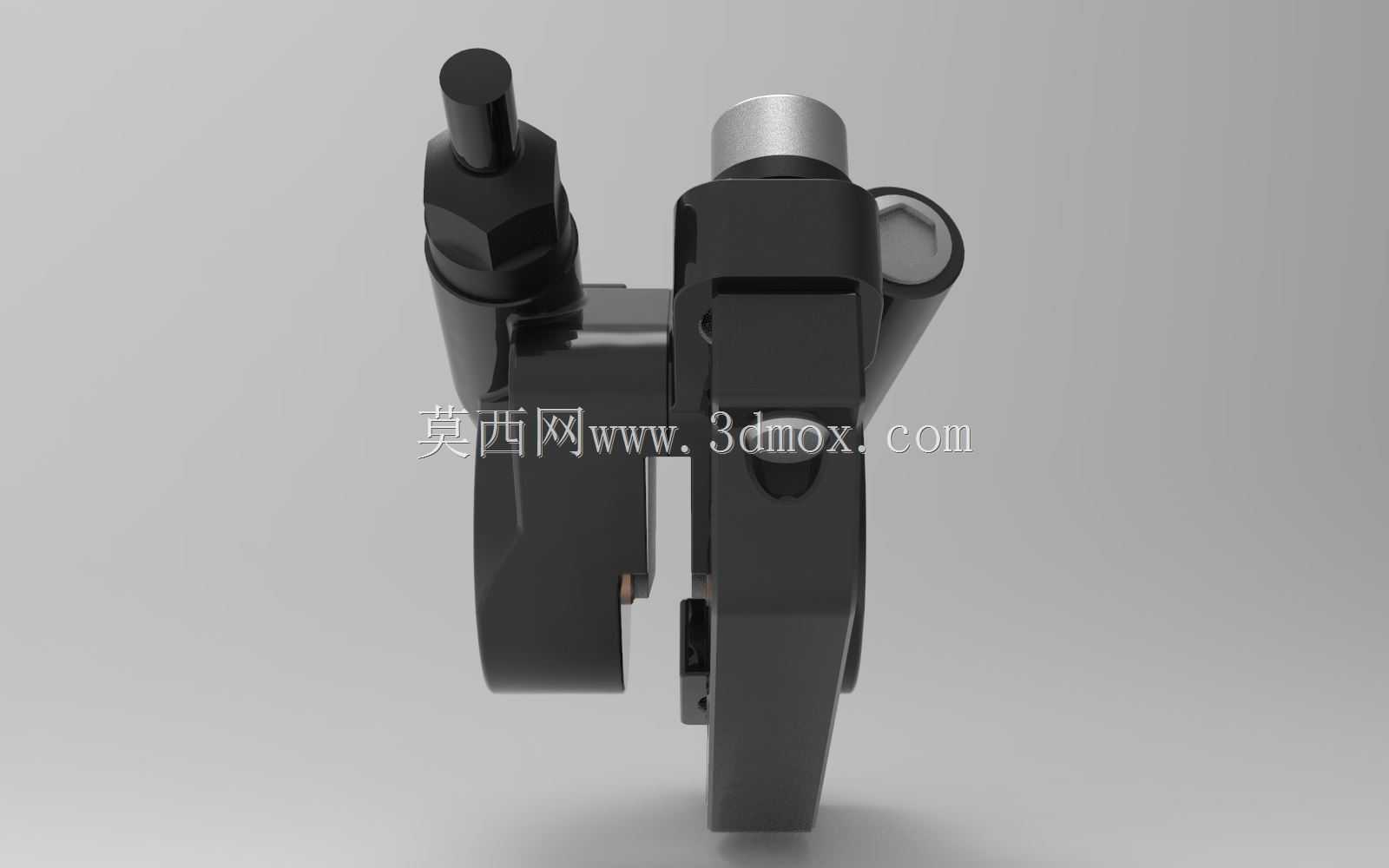

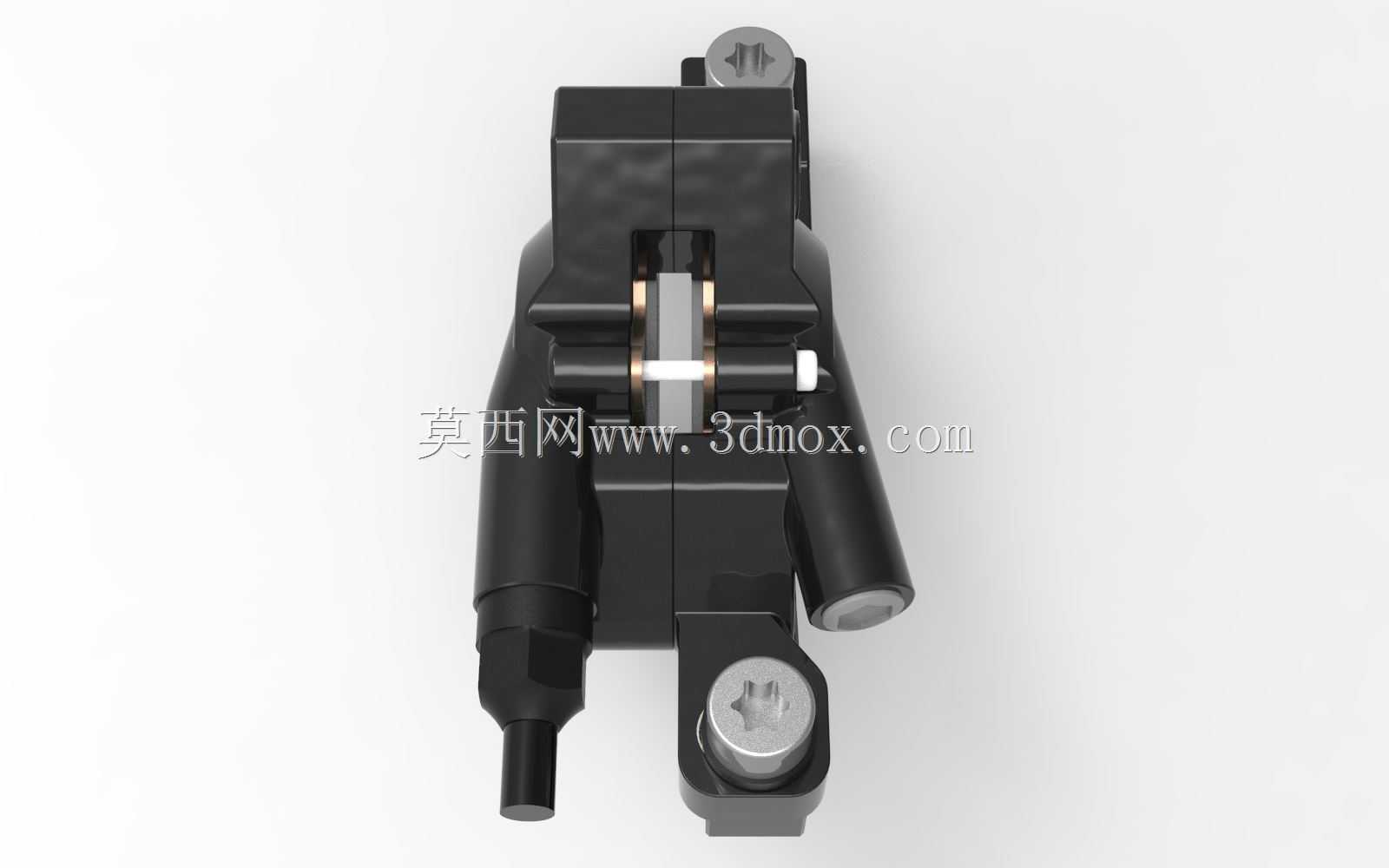

自行车液压制动卡钳结构设计

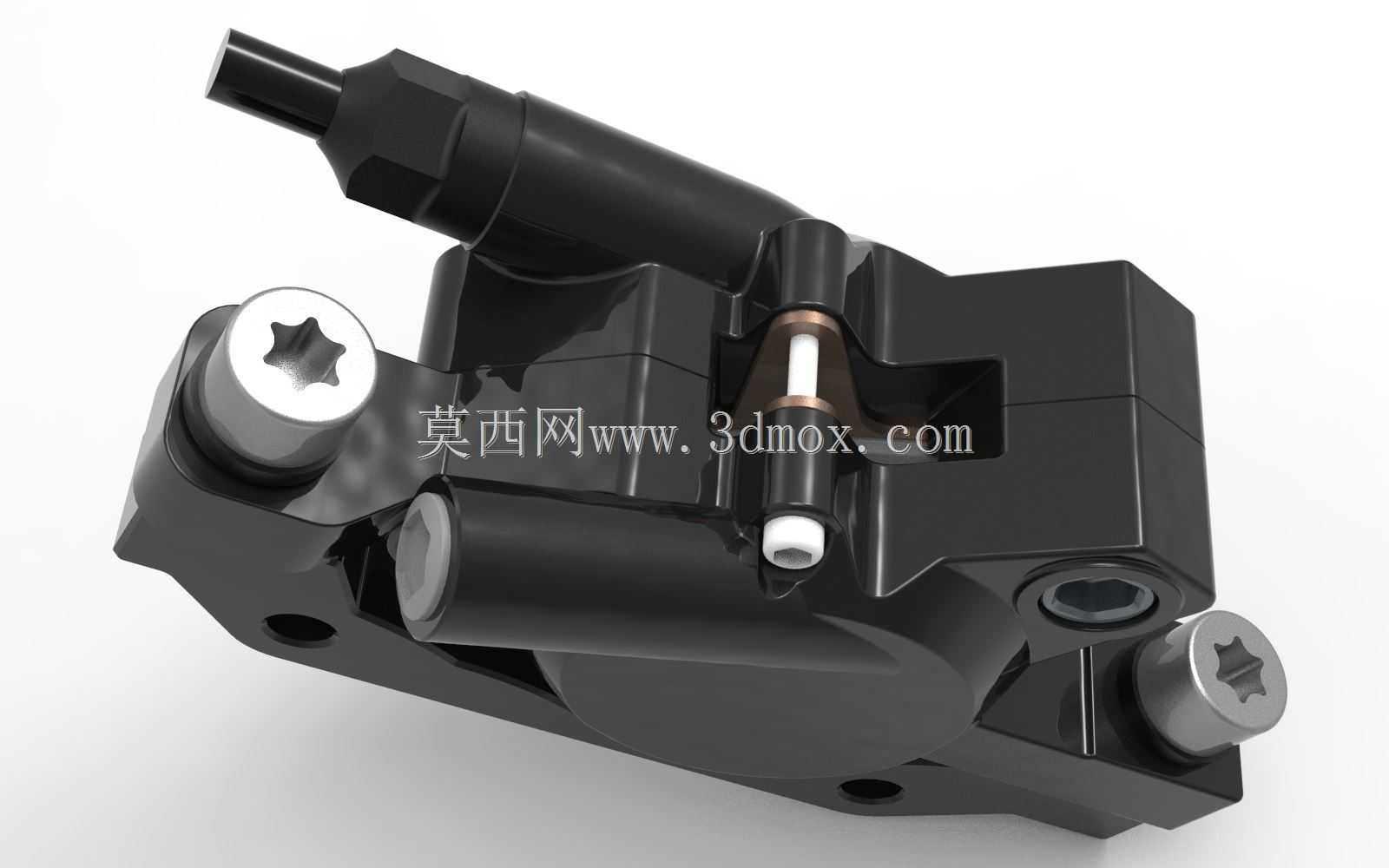

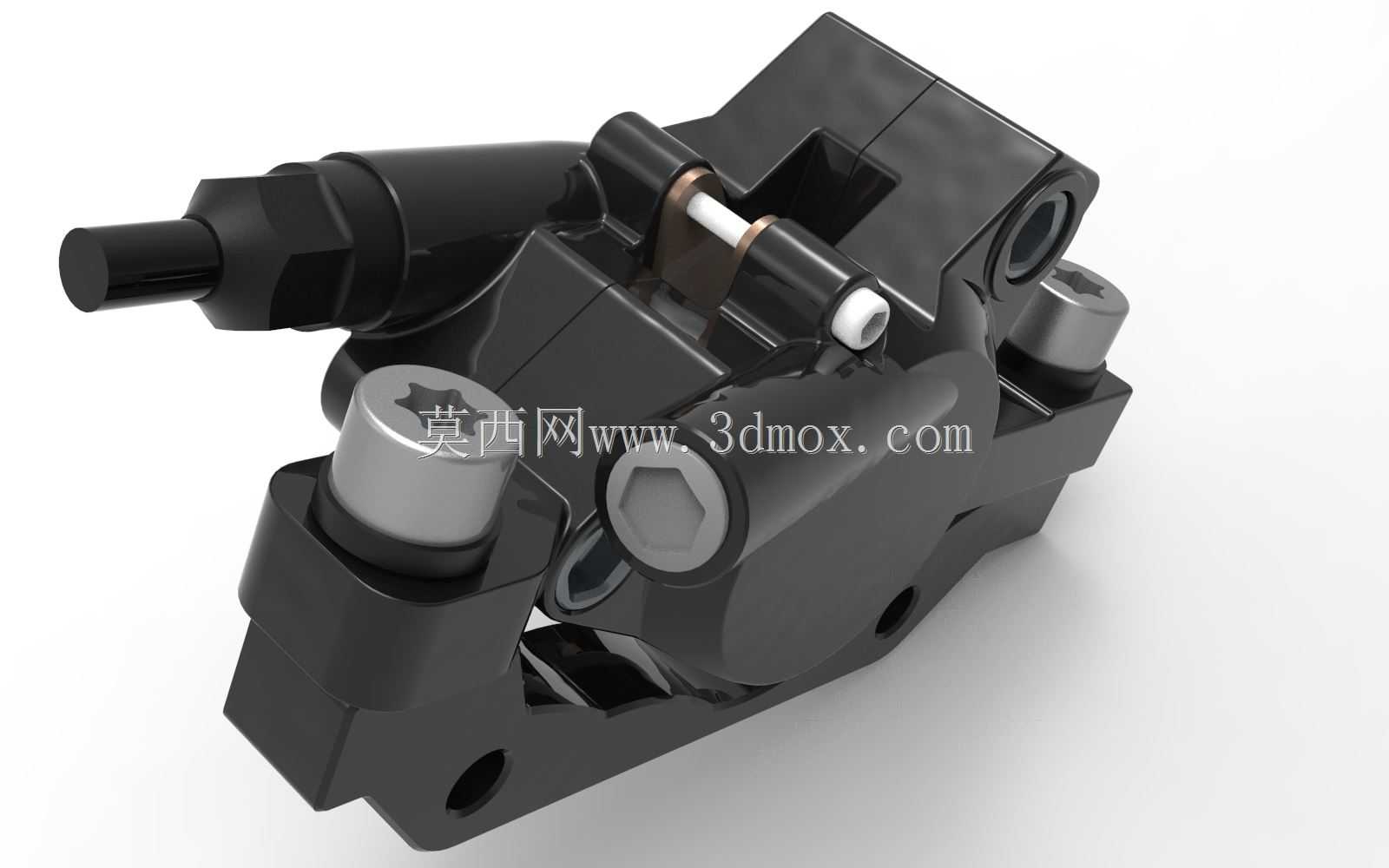

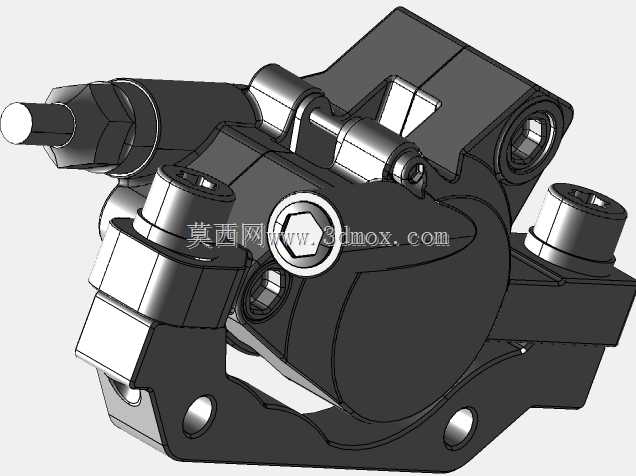

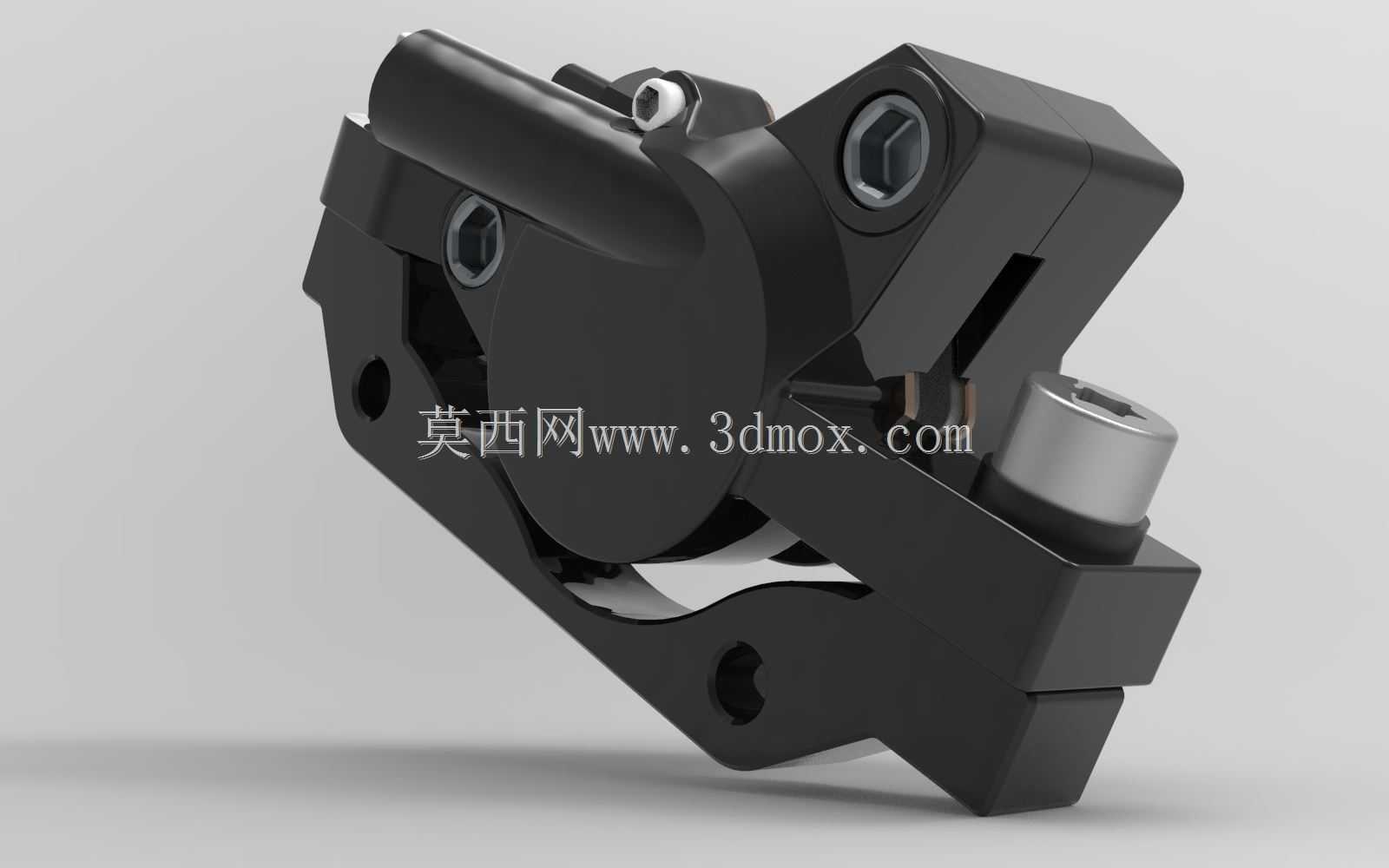

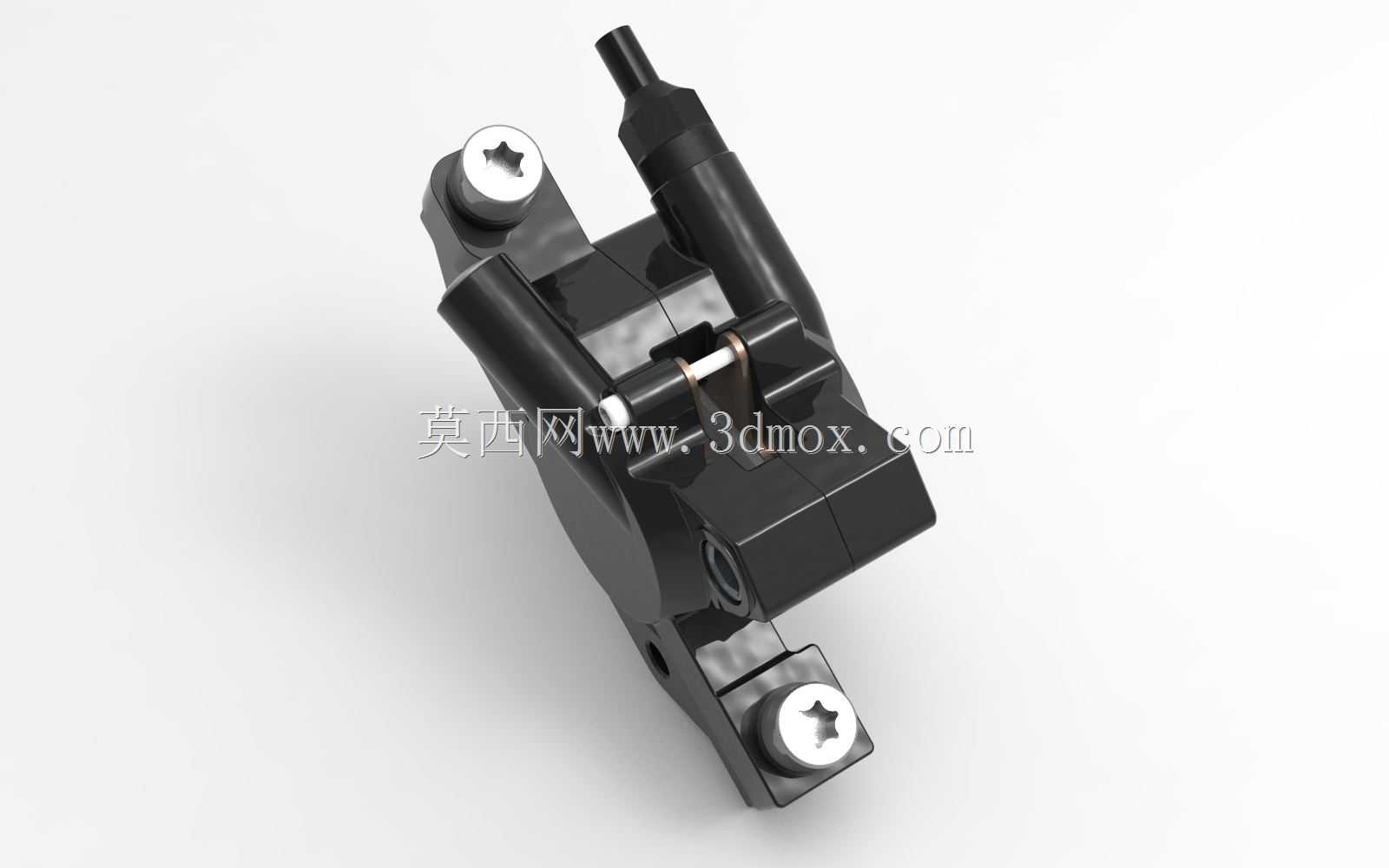

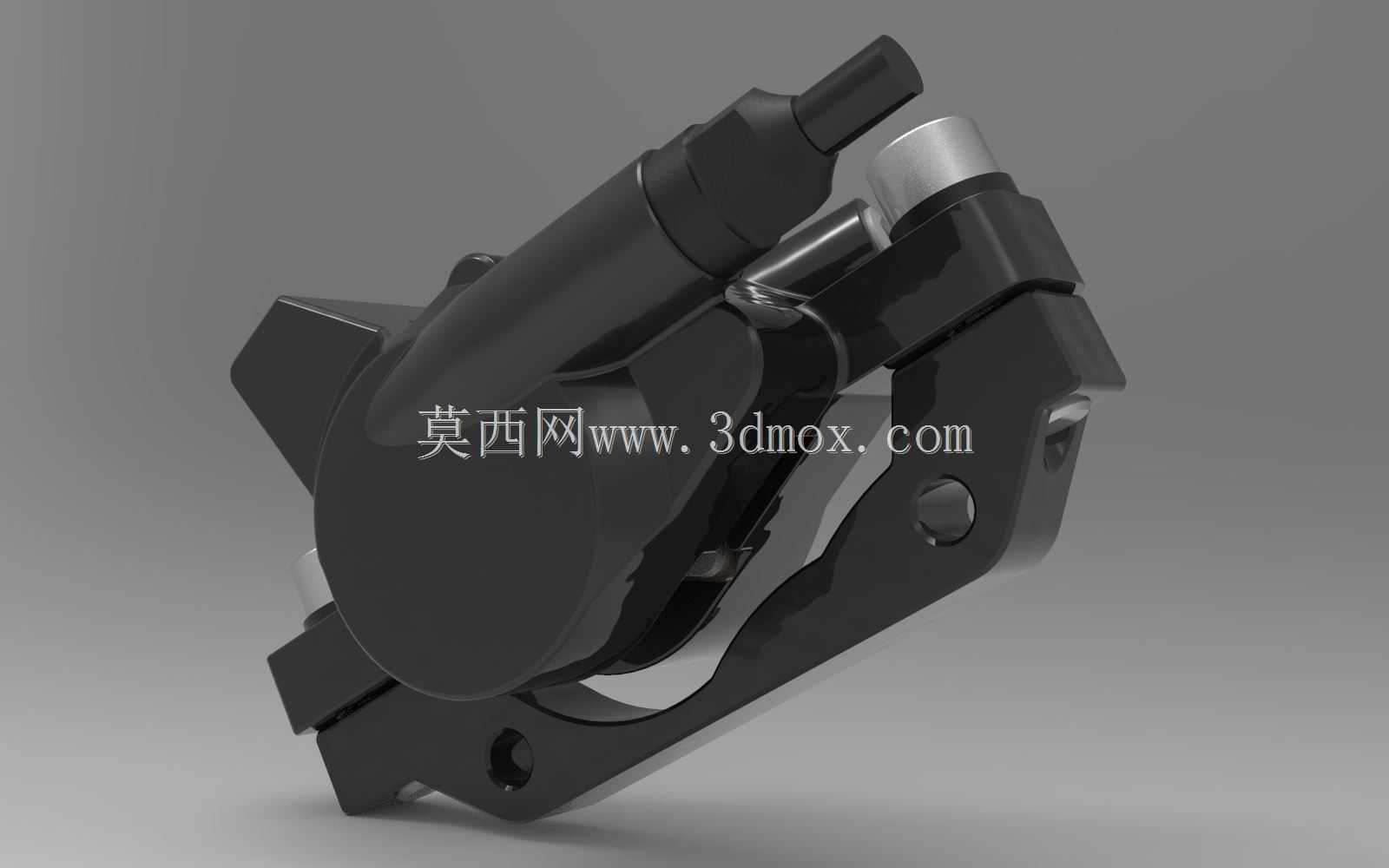

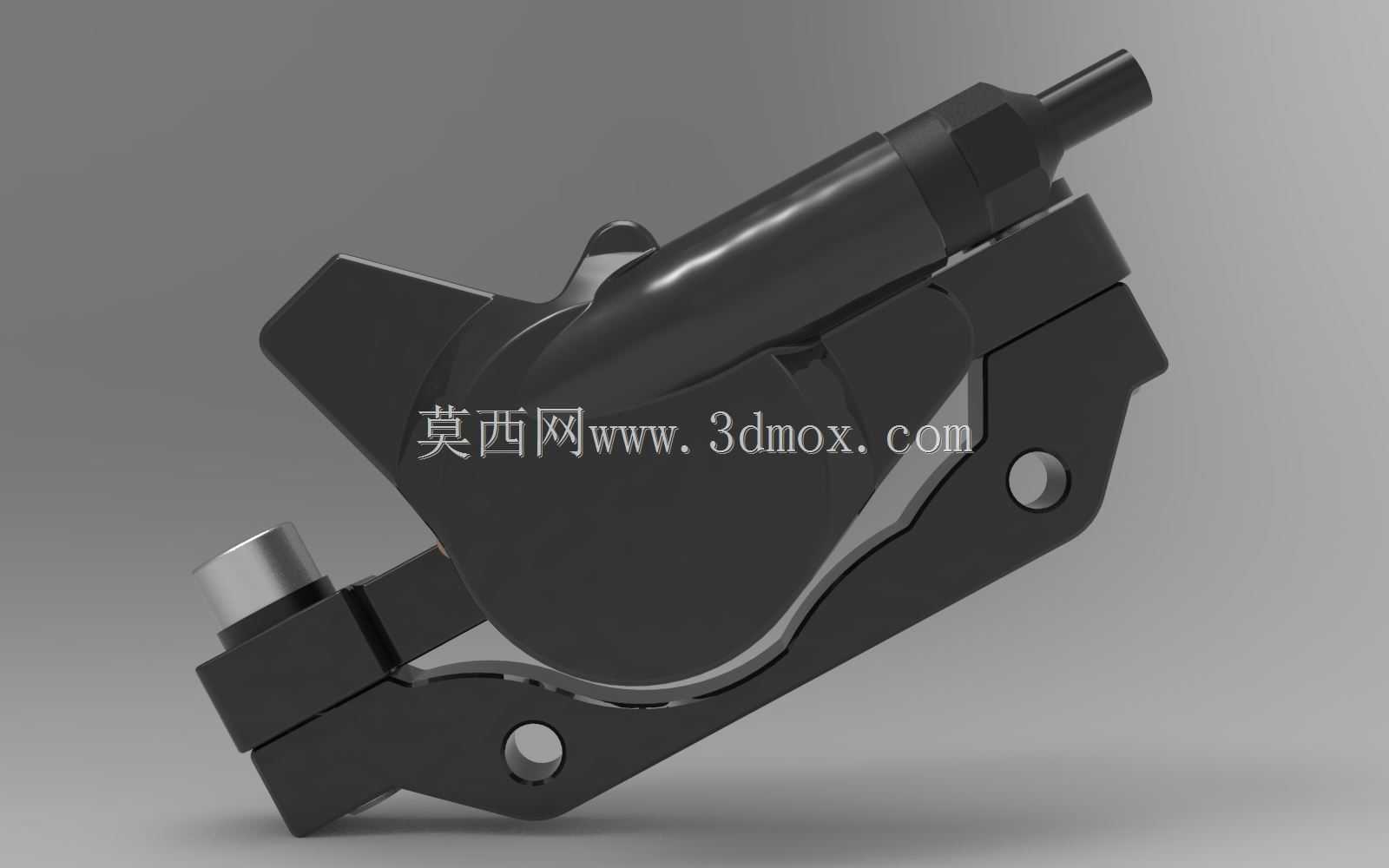

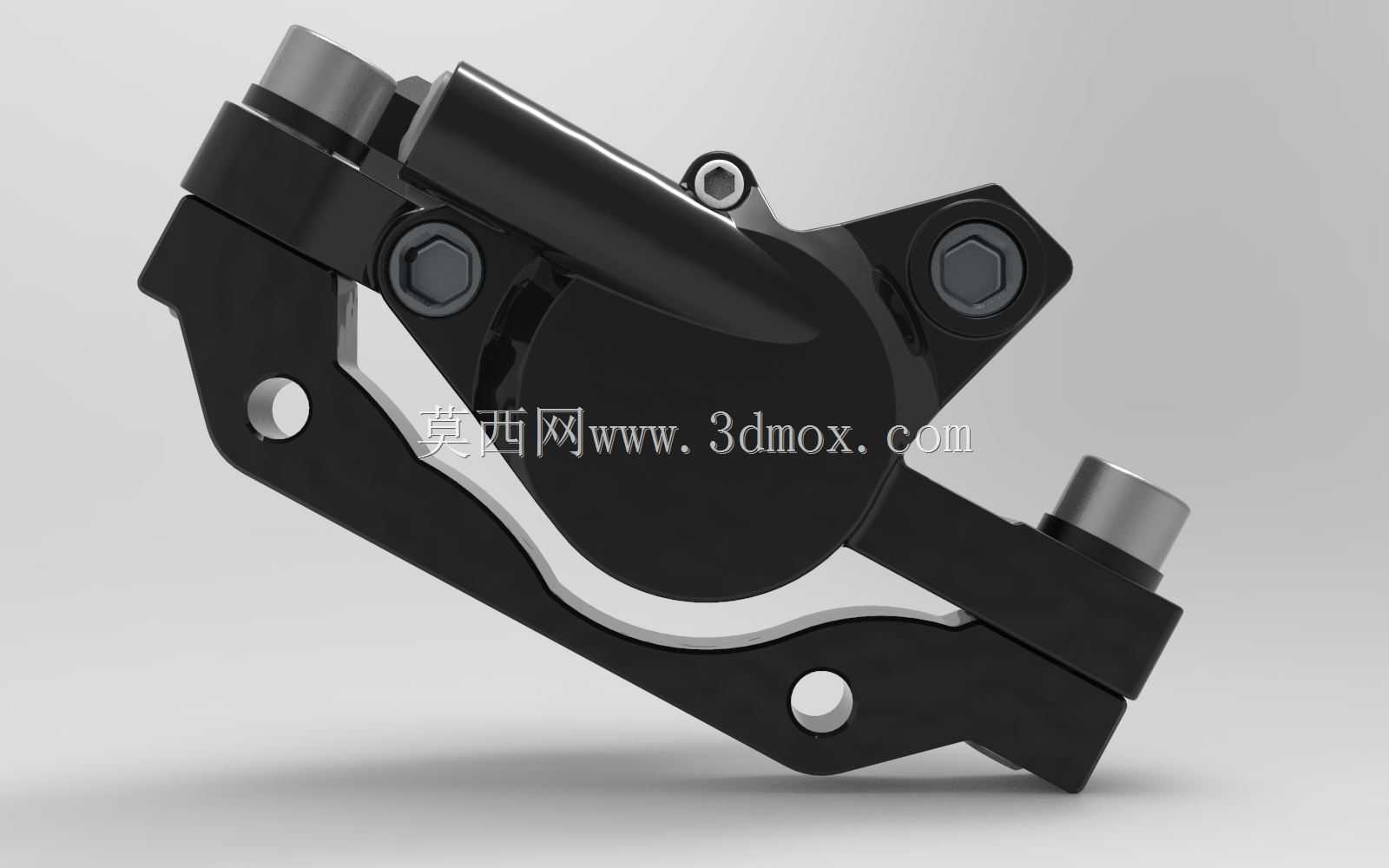

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动系统的可靠性直接决定骑行安全边界，液压制动卡钳作为碟刹系统的核心执行部件，其结构设计合理性直接影响制动响应速度、制动力矩输出稳定性以及长期使用的耐久表现。这款液压制动卡钳采用对置双活塞布局，相较于单活塞浮动卡钳，对置活塞结构在制动时两侧来令片可同步向刹车碟片施压，避免了浮动卡钳需要卡钳本体滑移带来的迟滞问题，制动响应速度更快，制动力输出线性度更优，能够适配从城市通勤到重度越野的多场景制动需求。卡钳本体采用一体化铣削成型的主体结构，油路内置在本体内部，避免了外接油管带来的渗漏风险，本体上预留的安装孔位采用标准自行车碟刹安装座间距设计，可兼容主流前叉、车架的平装或柱装安装接口，

　　安装时无需额外加工转接座，仅需匹配对应规格的安装螺栓即可完成固定，安装边界适配市面上绝大多数160mm、180mm直径的标准自行车刹车碟片，活塞行程预留了足够的来令片磨损补偿空间，从来令片全新状态到磨损极限状态，整个行程范围内无需频繁调整卡钳位置，即可保证来令片与碟片之间的间隙均匀，避免蹭碟问题。卡钳的进油口设置在本体侧上方，采用标准的液压油管接头接口，可兼容主流矿物油制动系统的油管连接，接头处设计有密封锥面，配合锁紧螺母可实现高压下的密封性能，避免制动过程中油压升高出现渗漏。活塞采用硬质阳极氧化铝合金材质，表面粗糙度控制在Ra0.8以下，与缸筒之间的配合间隙控制在0.02mm以内，既保证活塞滑动顺畅，又能避免制动液渗漏，

　　活塞与来令片接触的端面设计有隔热槽，可减少长时间制动时来令片产生的热量向制动液传递，避免制动液温度过高出现气阻，导致制动失效。来令片的安装采用插销式固定结构，插销端部设计有防脱卡簧，更换来令片时仅需拔出插销即可取出旧来令片，无需拆卸整个卡钳，日常维护便捷性大幅提升。卡钳本体上设计有排气螺钉，位于本体最高位置，加注制动液或更换制动液时，打开排气螺钉即可排出油路内的空气，保证油路内无残留气穴，确保制动手感一致。卡钳的外部轮廓做了圆角过渡处理，避免骑行过程中尖锐棱角剐蹭骑行者衣物或肢体，同时本体上的减重孔在保证结构强度的前提下降低了卡钳整体重量，减少了簧下质量，提升骑行时的操控灵活性。在结构强度设计上，卡钳本体的壁厚经过受力仿真优化，

　　在制动时最大油压作用下，本体的变形量控制在0.05mm以内，避免大制动力下卡钳变形导致来令片贴合不良，制动力衰减。卡钳的安装座位置做了加厚处理，承受制动时的反向力矩，避免长期制动冲击下安装座出现裂纹或断裂。这款卡钳的油路走向经过优化，从进油口到两个活塞缸的油路长度一致，保证制动时两侧活塞同步动作，不会出现单侧活塞先动作导致碟片偏磨的问题。来令片与卡钳本体之间设计有不锈钢减震弹片，可减少制动过程中来令片的震动，降低制动异响，提升骑行质感。
