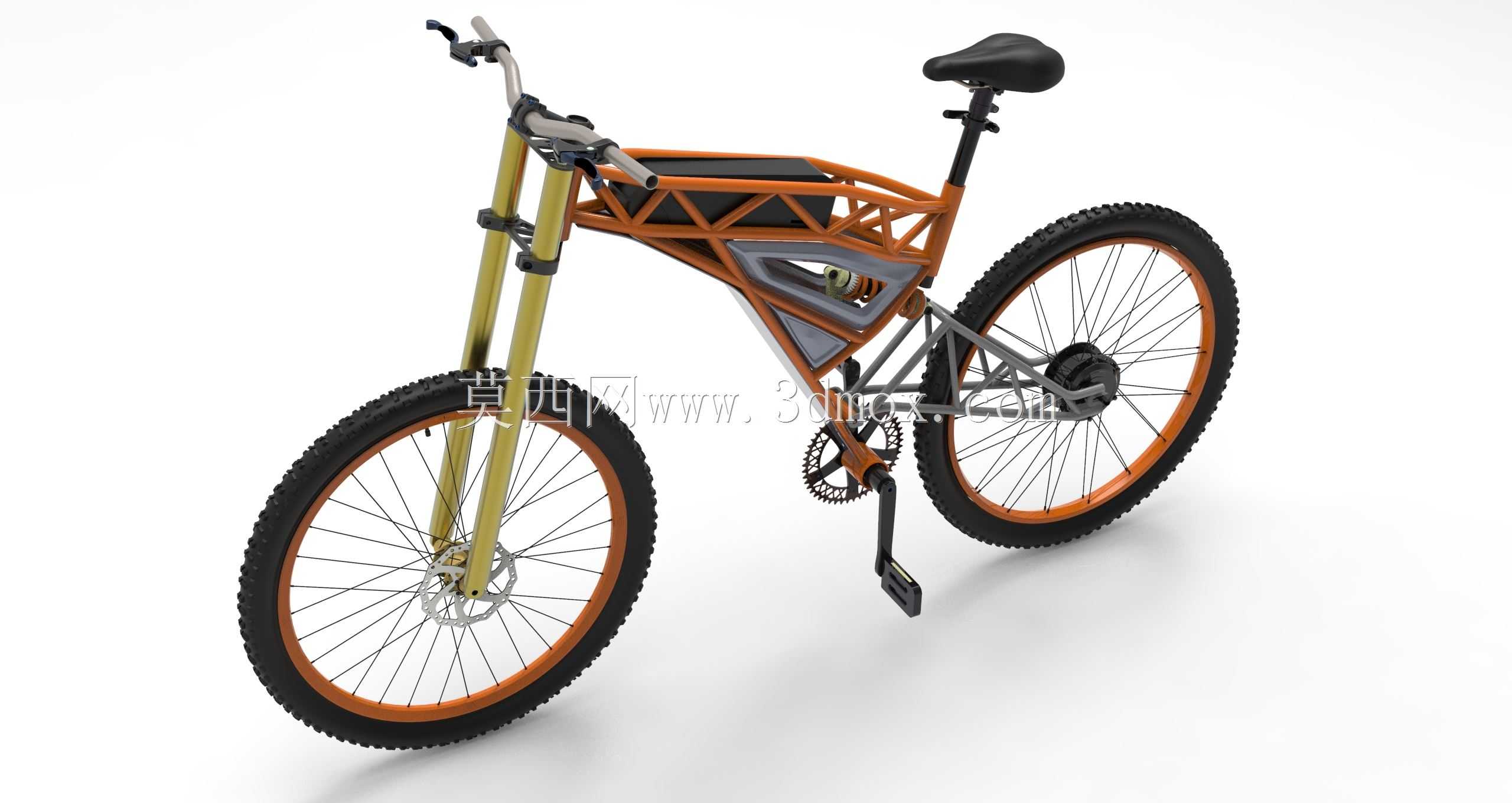

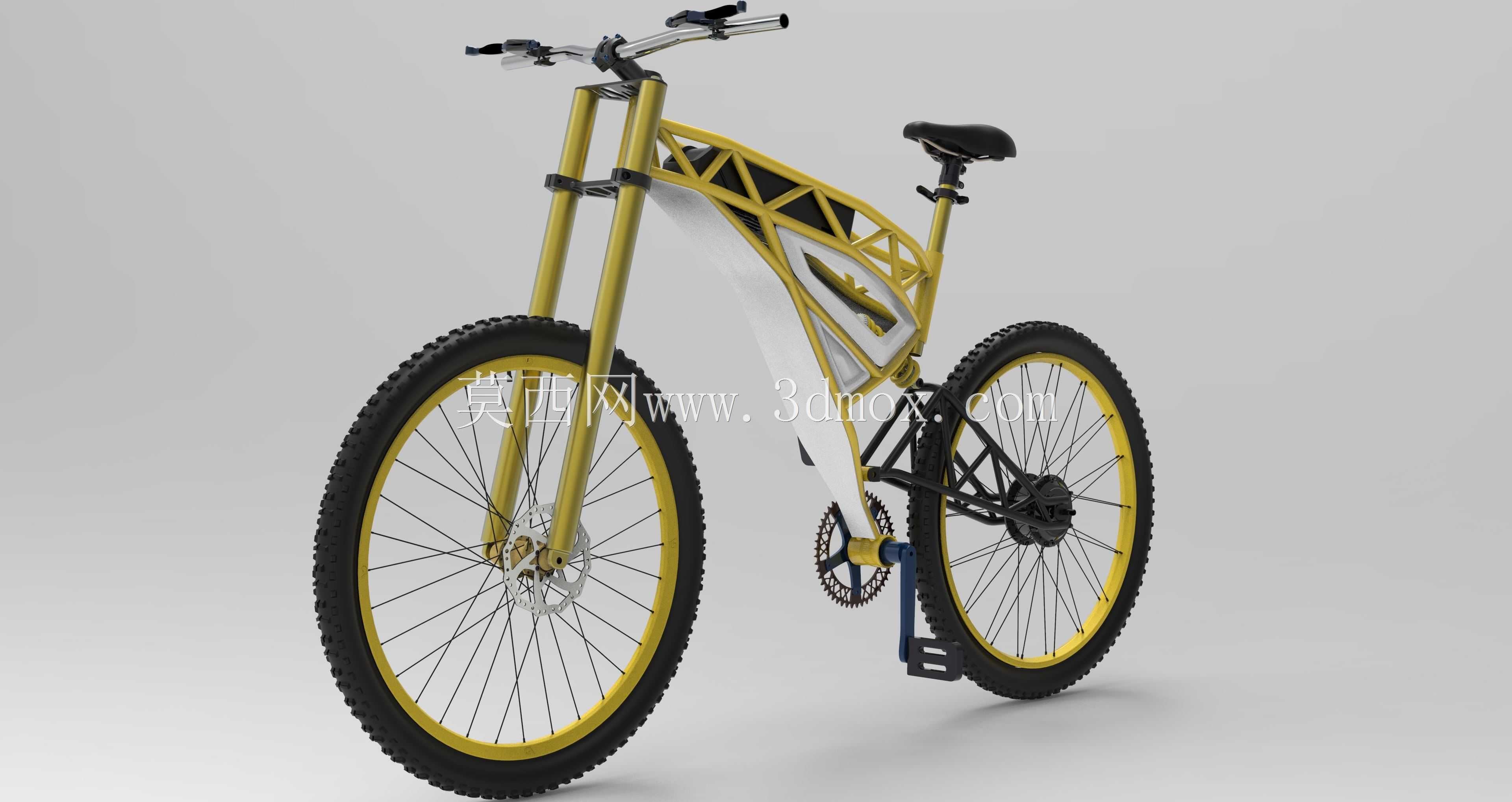

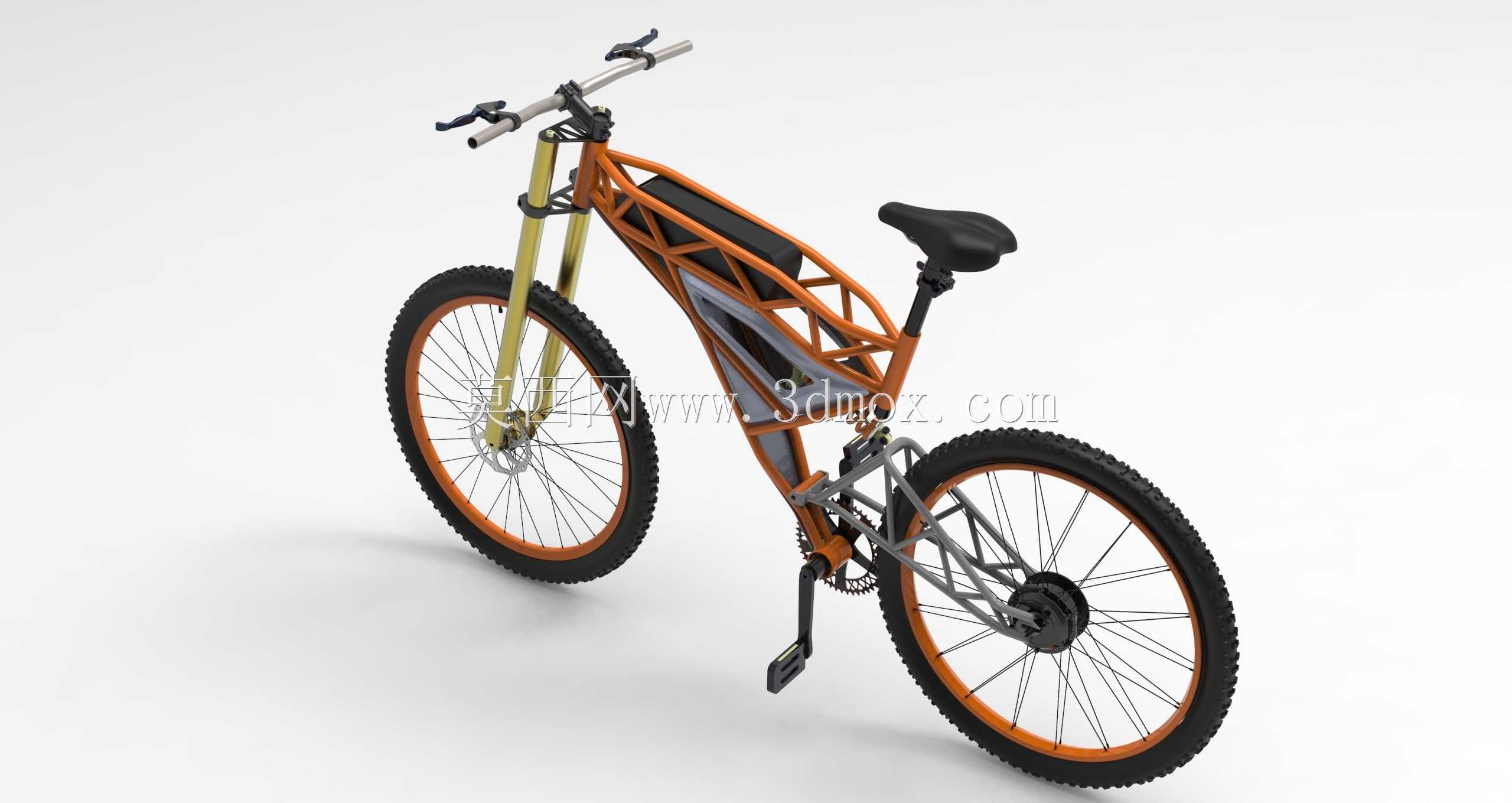

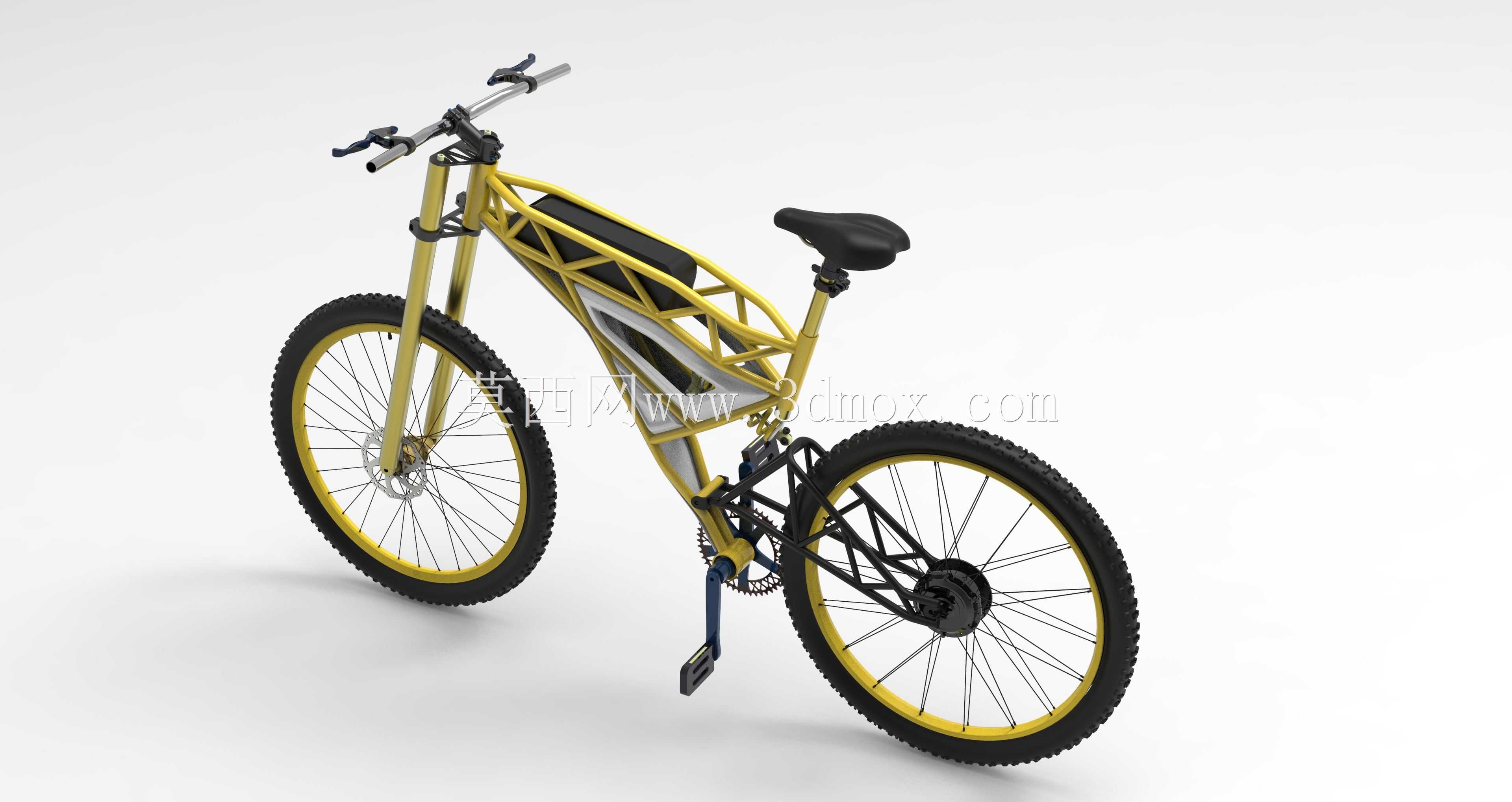

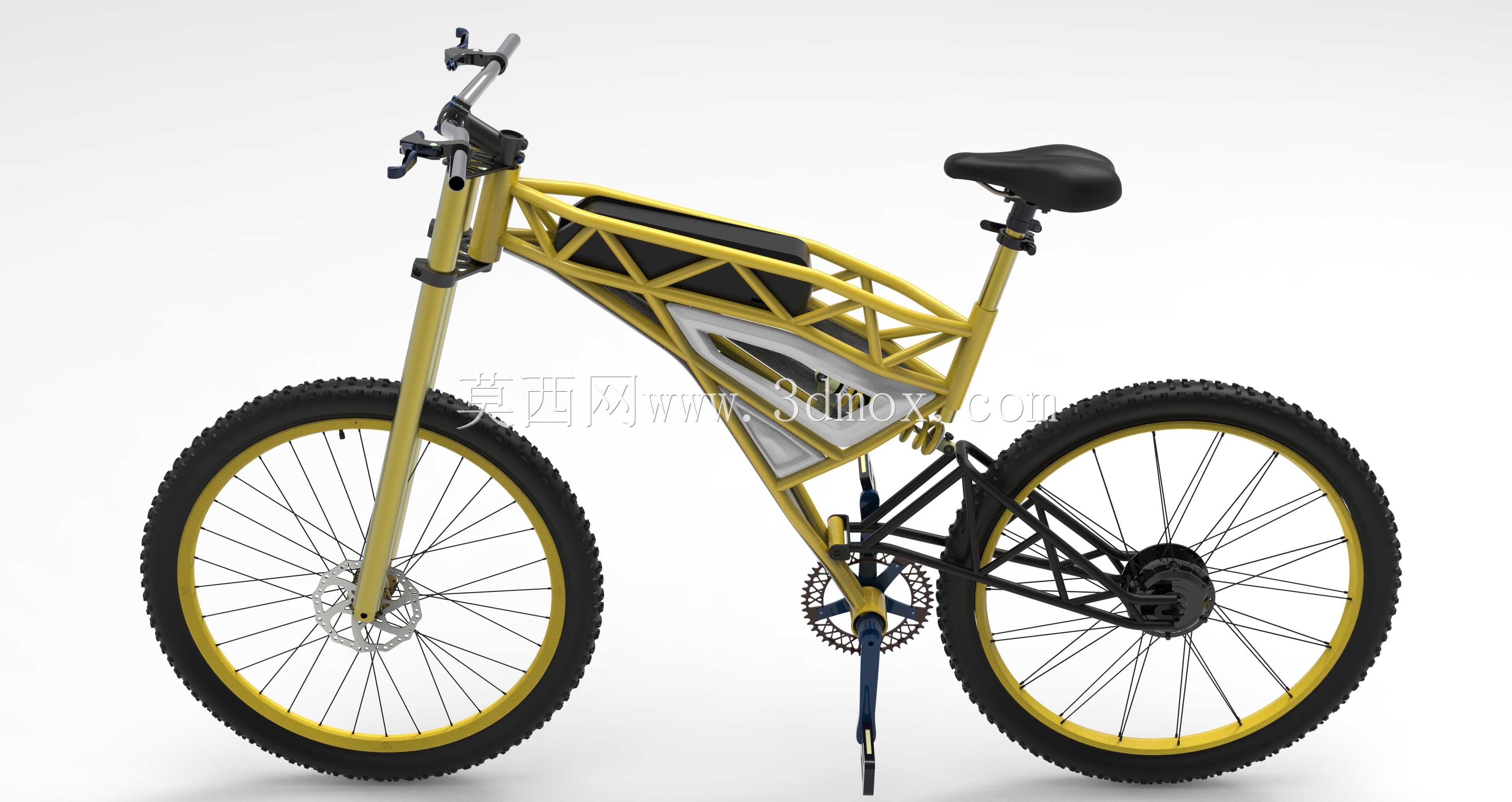

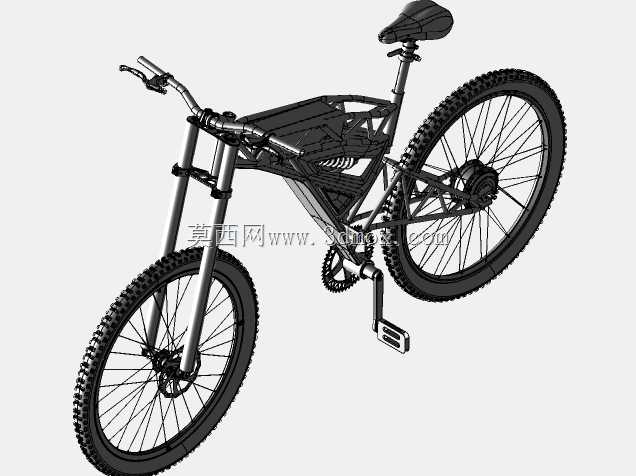

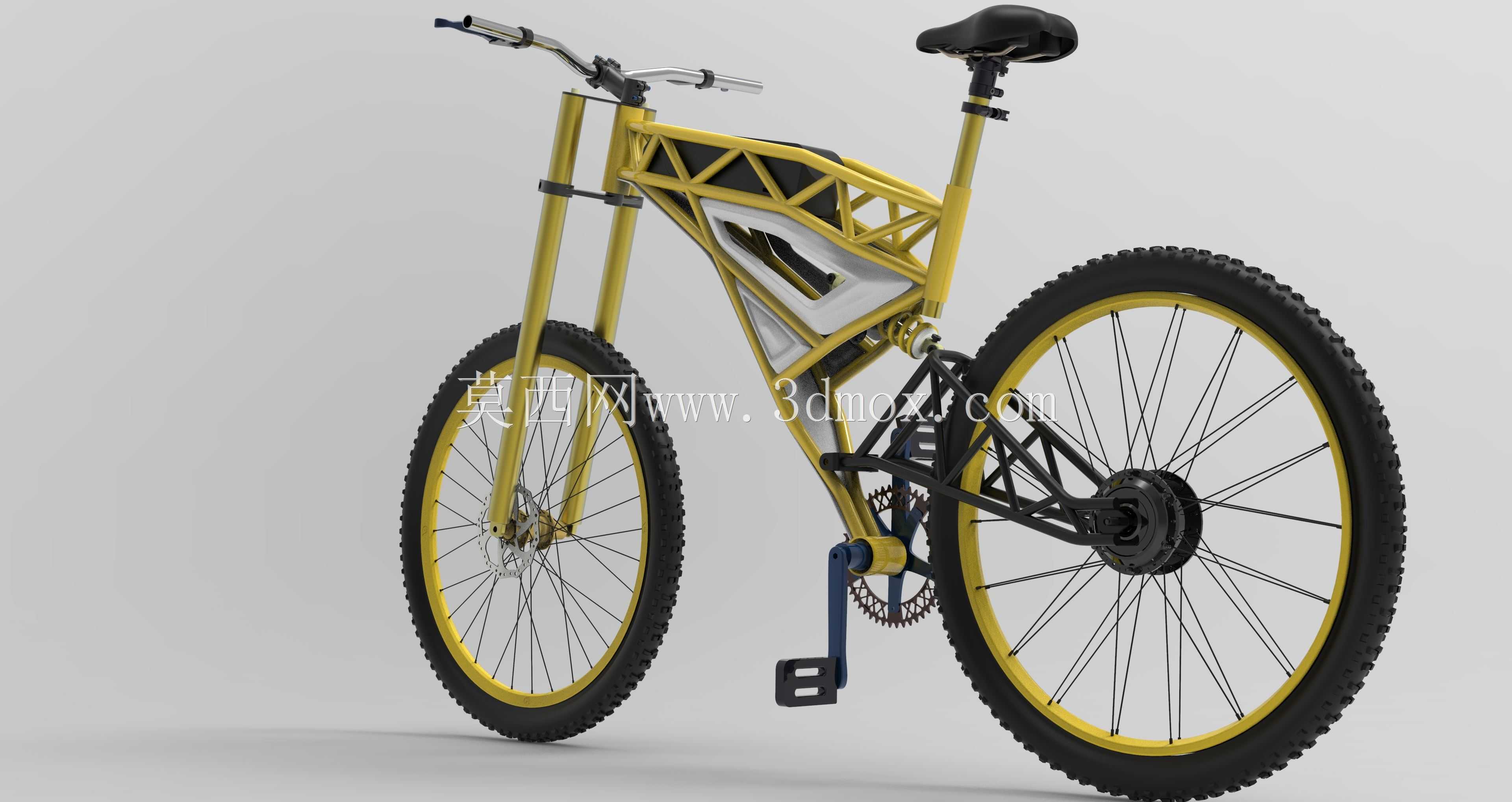

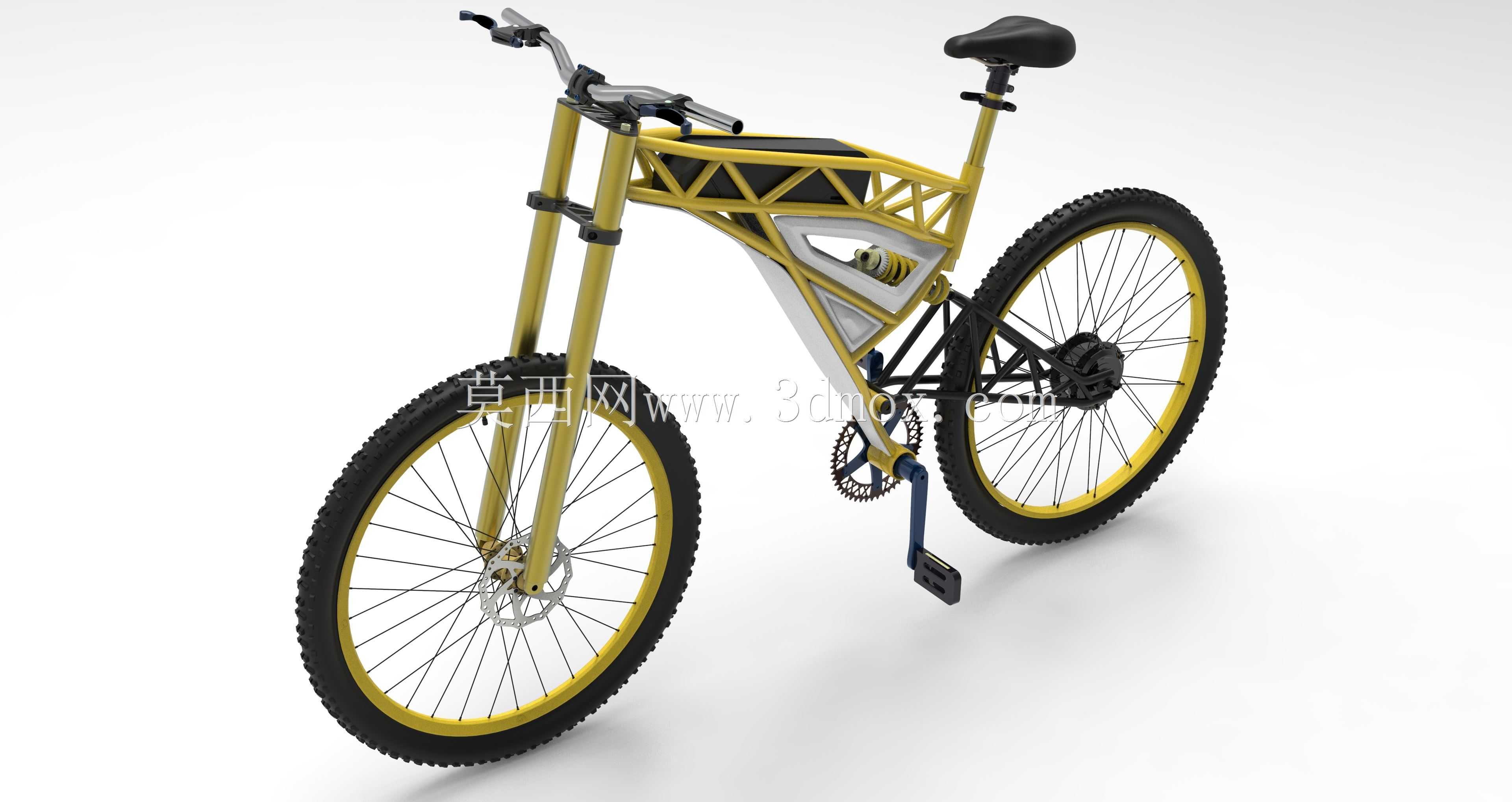

山地款电助力自行车整车结构三维数模

　　这款电助力山地自行车的三维结构设计，首先要兼顾非铺装路面骑行的通过性与电驱系统的集成合理性，区别于普通城市通勤电自，整车的结构强度冗余、重心分布、部件安装边界都围绕越野骑行的工况做了针对性调整。从实际应用场景来看，这类车型主要面向林道穿越、城郊山地骑行需求，既保留传统山地车的踩踏骑行功能，又能通过电驱系统降低长距离爬坡、复杂路况下的体力消耗，适配户外休闲骑行、短途非铺装路面通勤等多元使用场景。

　　从功能特性上看，整车采用长行程双肩前叉结构，前叉行程预留量适配100-140mm的减震行程需求，能够缓冲林道骑行时的路面冲击，前叉安装位采用标准山地车椎管口径，兼容同规格的减震前叉替换，轮组采用26寸山地车标准轮径，轮圈宽度适配2.1-2.4英寸的越野轮胎，碟刹安装座为国际标准六钉结构，可兼容160-180mm直径的刹车碟片，满足高速下坡时的制动需求。车架部分采用桁架式管梁结构，区别于传统圆管焊接车架，这种空间桁架结构在同等重量下能够获得更高的结构刚度，上管与下管之间的空腔预留了电池组的安装空间，电池仓的尺寸边界适配常规48V10-15Ah的硬壳锂电池组，安装位置处于整车前后轴之间的重心区域，能够避免电池后置带来的重心后移问题，提升越野骑行时的操控稳定性。

　　传动系统部分保留了传统山地车的牙盘、飞轮、链条结构，中轴位置预留了力矩传感器与中置电机的安装位，可根据配置需求选择不同功率的中置驱动单元，也可拆除电驱组件作为纯人力山地车使用，后下叉的开档尺寸为135mm快拆规格，兼容常规山地车花鼓与后置轮毂电机的安装需求，五通位置采用标准BSA螺纹口径，方便后期维护与部件替换。车把部分采用宽把设计，把横宽度预留720-760mm的安装空间，把立安装口径为标准31.8mm，可根据骑行者的身高与骑行习惯调整把立长度与车把角度，坐垫安装采用标准导轨结构，座管口径为31.6mm，兼容同规格的升降座管安装，适配越野骑行时的重心调整需求。

　　设计思路上，整车没有采用全包式的塑料外覆盖件，所有结构件都外露呈现，一方面能够降低整车重量，另一方面也方便户外骑行时的故障排查与部件维护，车架的管梁走线槽预留了变速线、刹车线、电机供电线的内置走线空间，能够避免线管外露被泥水侵蚀、被树枝剐蹭的问题，提升线管的使用寿命。脚踏位置的离地间隙预留了120mm以上的空间，能够避免越野骑行时脚踏磕碰地面石块，曲柄长度采用170mm的常规山地车规格，兼顾踩踏效率与通过性。整车的安装边界充分考虑了通用配件的兼容性，所有连接接口都采用山地车行业的通用标准尺寸，不需要定制特殊规格的配件，用户可根据自身需求更换减震、轮组、传动部件，降低后期维护与改装的成本。

　　从结构强度的设计逻辑来看，车架的桁架结构在头管、五通、后钩爪这几个应力集中区域都做了管梁加密处理，头管位置的上下管连接角度经过优化，能够分散前叉传递过来的路面冲击，避免头管位置出现应力断裂，后三角部分的管梁采用三角形稳定结构，后上叉与后下叉的连接点预留了碟刹卡钳的安装位，卡钳安装座的位置精度控制在0.1mm以内，能够避免刹车时出现蹭碟问题。电池仓的固定位置设计了快拆锁止结构，不需要额外工具即可完成电池的拆卸与安装，方便用户取下电池充电，同时锁止结构能够避免骑行过程中电池出现晃动、脱落的问题。整车的重心分布经过调整，电驱组件与电池的重量集中在整车中部，前后轴的载荷分配接近4:6，既保证前轮的转向抓地力，又能避免后轮载荷过大导致的操控灵活性下降，在爬坡时能够减少前轮抬头的概率，提升骑行安全性。
