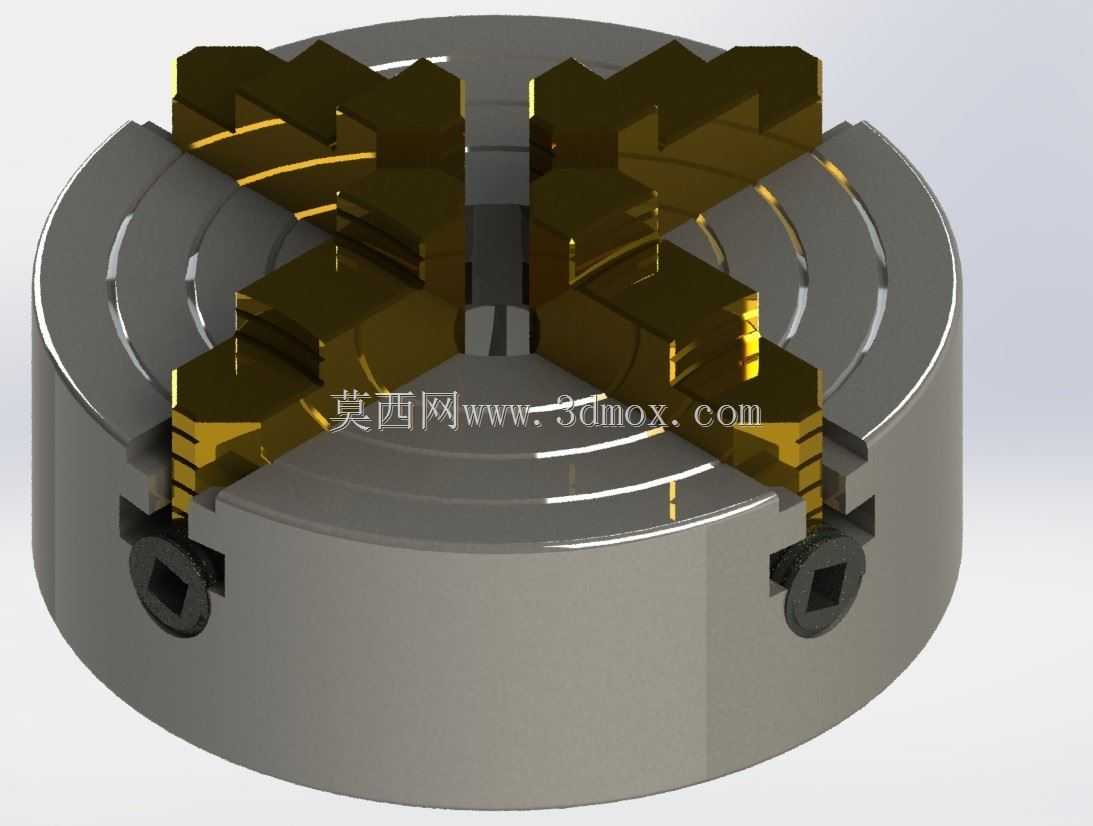

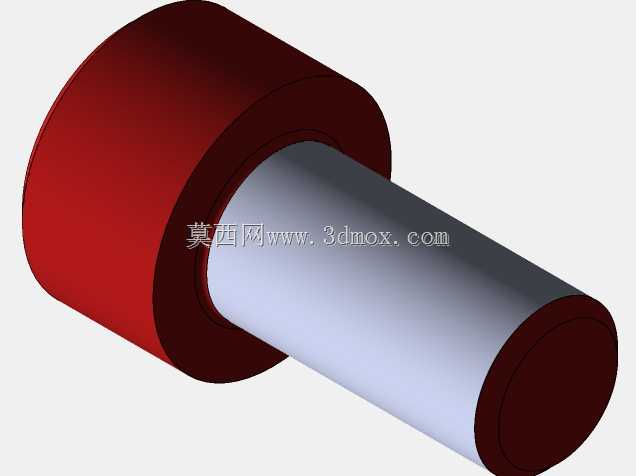

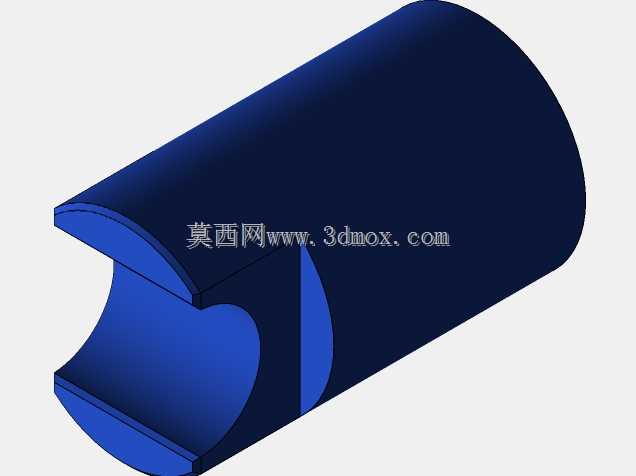

在普通车床、回转工作台、分度头以及专用焊接变位机的回转作业端,这类四爪卡盘是应用频次极高的工件夹持部件,和常见的三爪自定心卡盘不同,它的四个卡爪可通过各自独立的丝杠副实现单独位移调整,不需要依赖卡盘内部的盘丝结构实现同步联动,这一结构特性让它的夹持适配范围远大于三爪卡盘,不管是截面为方形、六边形的规则型材,还是轮廓偏心、外形不规则的异形铸件、锻件毛坯,都能通过逐个调整卡爪的位置,将工件的待加工回转中心调整到与主轴轴线重合的位置,完成装夹固定。

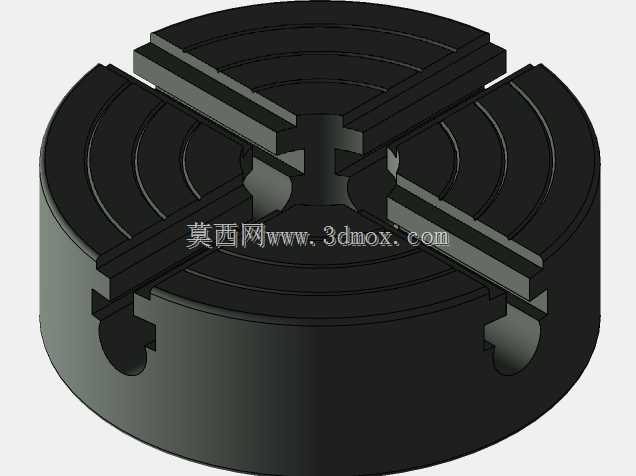

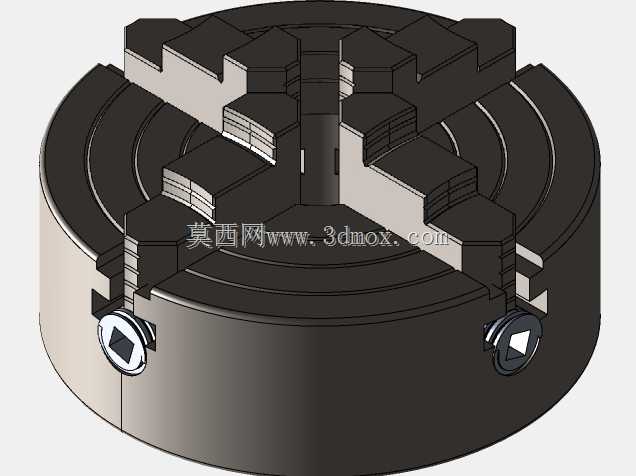

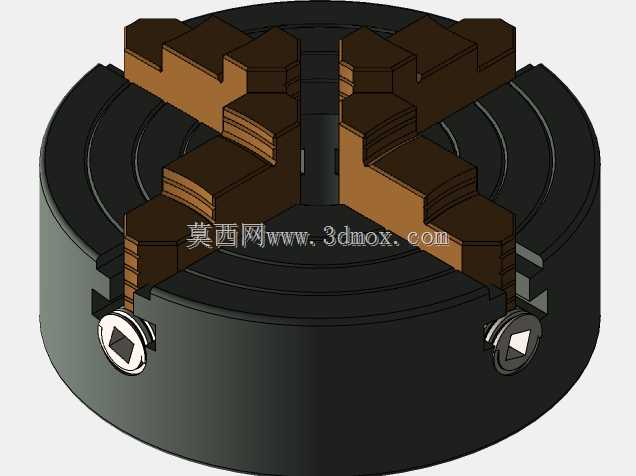

从结构设计逻辑来看,这款卡盘的盘体采用整体调质的中碳钢材质,盘体上开有四条呈十字交叉分布的径向导轨槽,每个导轨槽内装配一个可沿槽滑动的卡爪,卡爪的夹持面做了阶梯式的齿形防滑处理,针对不同直径的工件,可以选择不同阶梯的夹持面接触,避免大直径工件装夹时卡爪伸出过长导致刚性不足。每个卡爪的底部都和对应的调整丝杠啮合,盘体侧面均匀分布四个方头调整孔,使用配套的卡盘扳手插入方头转动,就能带动对应卡爪沿导轨槽做径向进给或后退,调整时可配合百分表打表找正工件外圆或端面,将工件的跳动误差控制在工艺要求范围内。
实际车间使用场景中,这类四爪卡盘常用来装夹三爪卡盘无法适配的非圆截面工件,比如方形的模具钢坯、偏心的曲轴类零件、外形不规则的焊接组件,在单件小批量的机加工、修配作业中优势明显。设计建模时需要重点关注几个安装边界尺寸:首先是卡盘的后端连接止口直径,这个尺寸需要和所配机床主轴的前端止口完全匹配,止口的配合公差一般选H7/h6的小间隙配合,保证卡盘安装后与主轴的同轴度;其次是卡盘的总厚度,也就是从后端安装面到卡爪最前端的轴向尺寸,这个尺寸会影响机床的加工行程范围,厚度过大会导致主轴的有效加工长度缩短;还有卡爪的最大张开直径和最小夹持直径,这两个参数决定了卡盘可装夹工件的尺寸范围,张开到最大位置时卡爪不能完全脱出导轨槽,必须保留足够的啮合长度防止卡爪受力脱落,最小夹持位置时四个卡爪不能发生干涉碰撞。

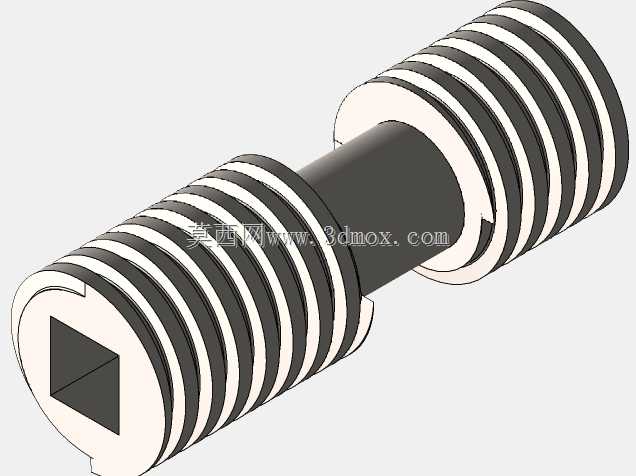

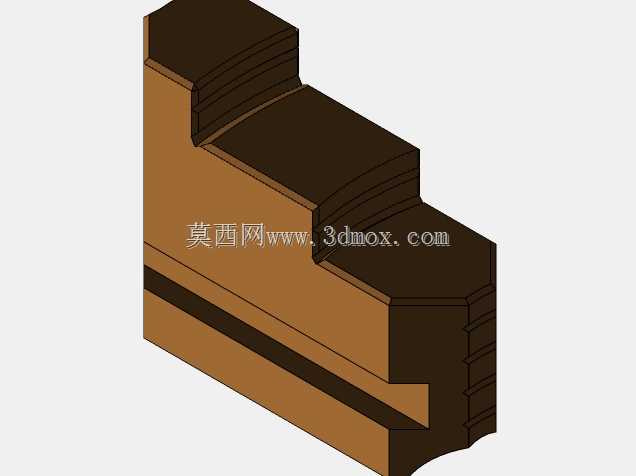

卡爪的设计也做了分体式的结构考量,上部的夹持爪块和下部的滑动基座通过螺栓连接,当夹持面磨损后可以单独更换爪块,不需要更换整个卡爪组件,降低后期维护成本。盘体上的导轨槽经过磨削加工,表面粗糙度控制在Ra1.6以内,保证卡爪滑动顺畅无卡滞,同时减少滑动间隙带来的装夹刚性损失。每个调整丝杠的端部都做了轴向限位结构,防止丝杠转动时从盘体中脱出,丝杠的螺纹采用梯形螺纹,传动效率适中,自锁性能好,装夹完成后不会因为切削受力导致卡爪自行松动。
在装夹作业时需要注意,四个卡爪的夹紧力要尽量均匀,避免单侧夹紧力过大导致工件变形,尤其是装夹薄壁类异形工件时,需要配合打表反复调整每个卡爪的进给量,既要保证工件夹紧不打滑,又要防止工件被夹变形。和花盘类夹具相比,四爪卡盘的调整效率更高,不需要额外制作专用的压块、螺栓,找正完成后即可开始加工,非常适合修配车间、工装制造部门这类加工工件种类杂、批量小的作业场景。建模过程中对卡爪的齿形、丝杠的螺纹副、盘体的安装孔位都做了等比例还原,可直接用于机床配套工装的选型校核、夹具结构的教学演示以及虚拟装配场景的搭建,能直观展示四爪卡盘的装夹原理和结构组成。
