自行车前叉转向立管连接构件结构设计

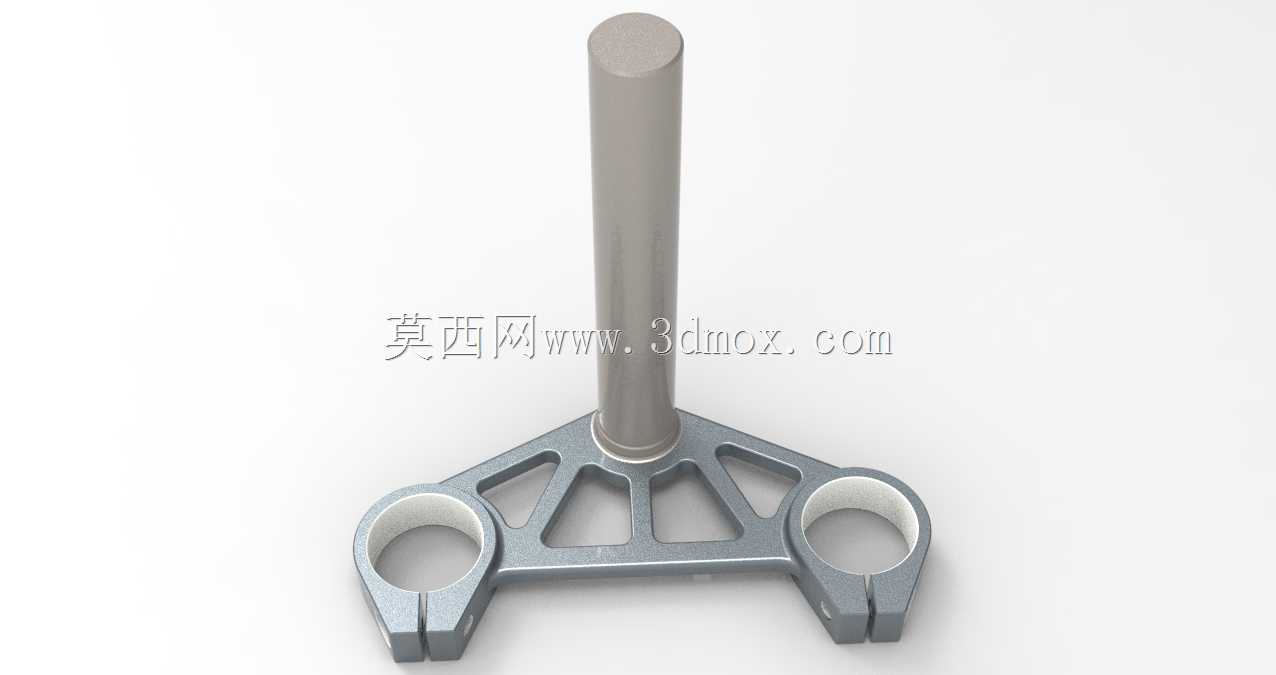

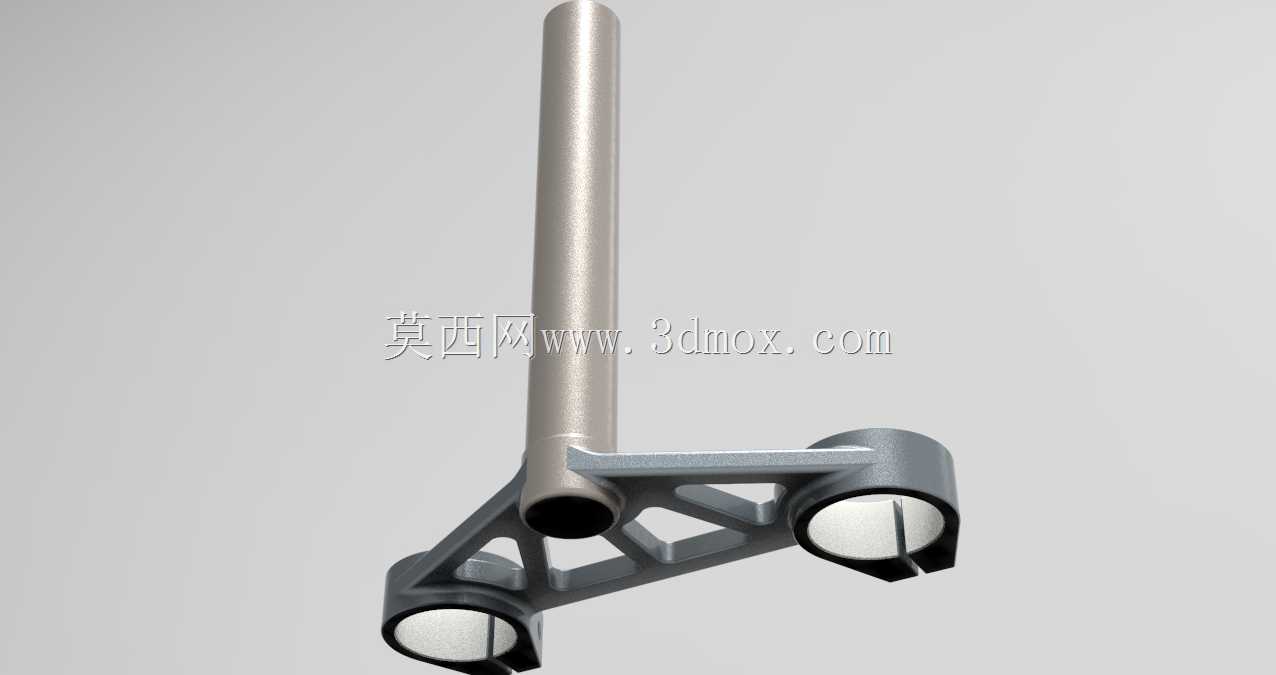

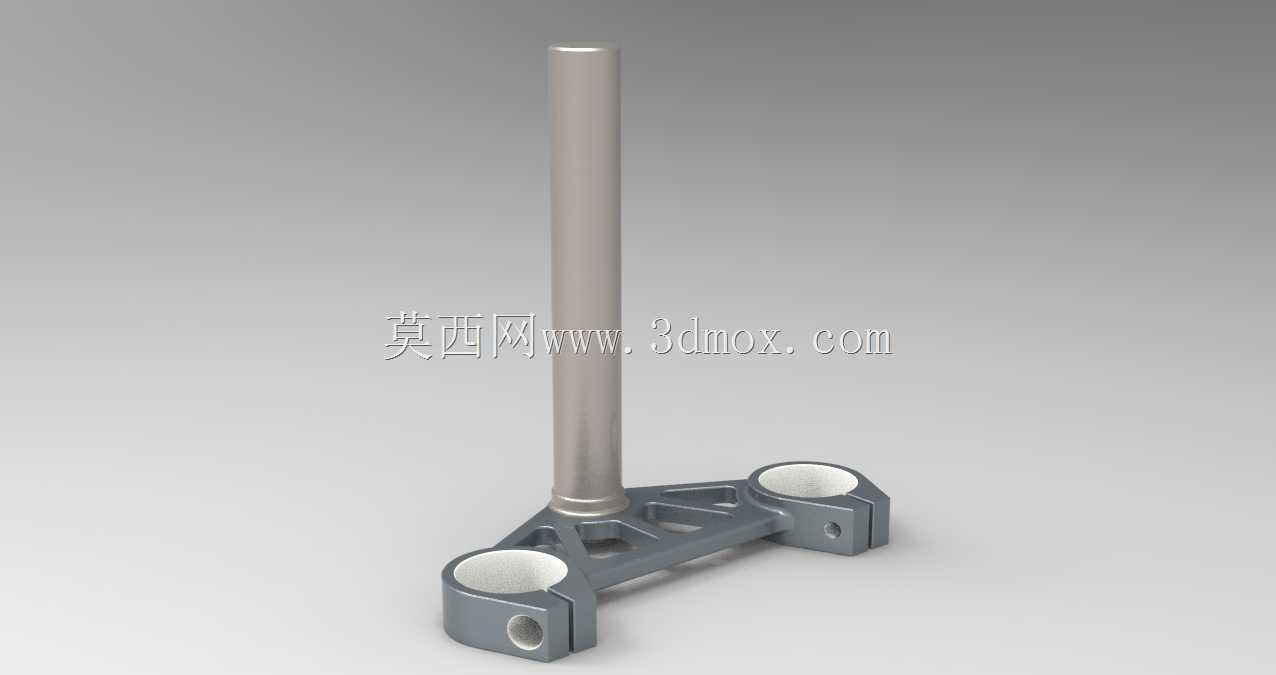

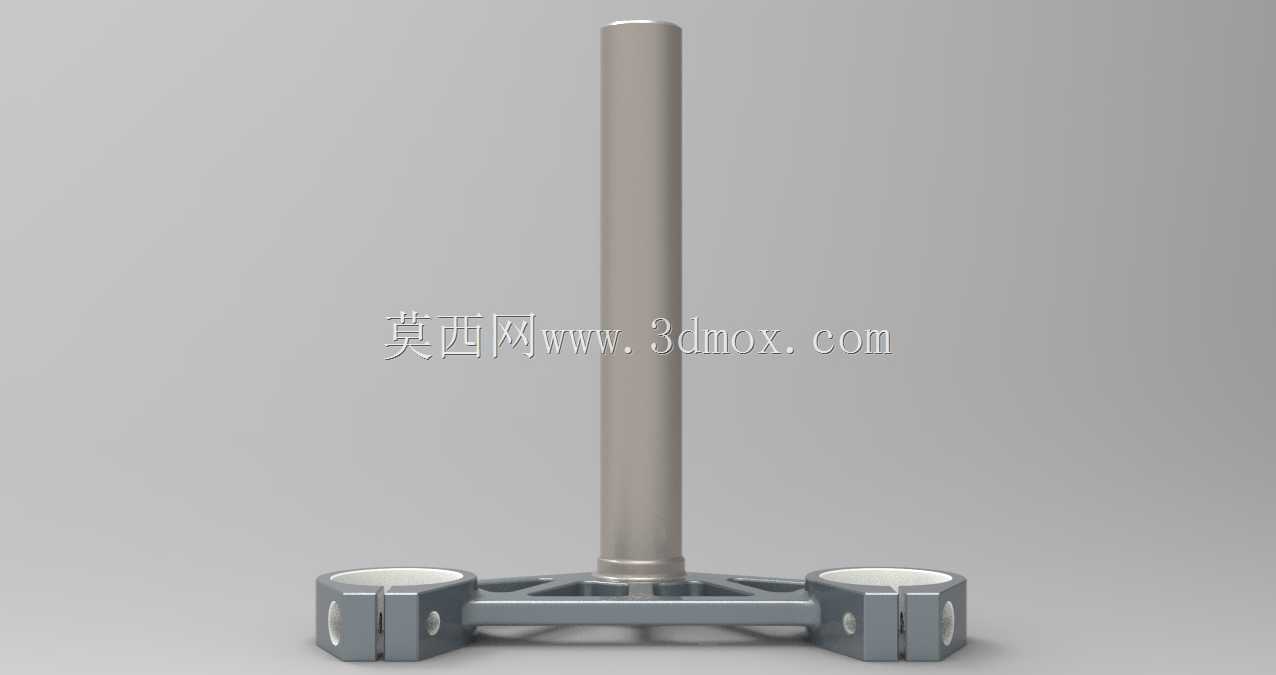

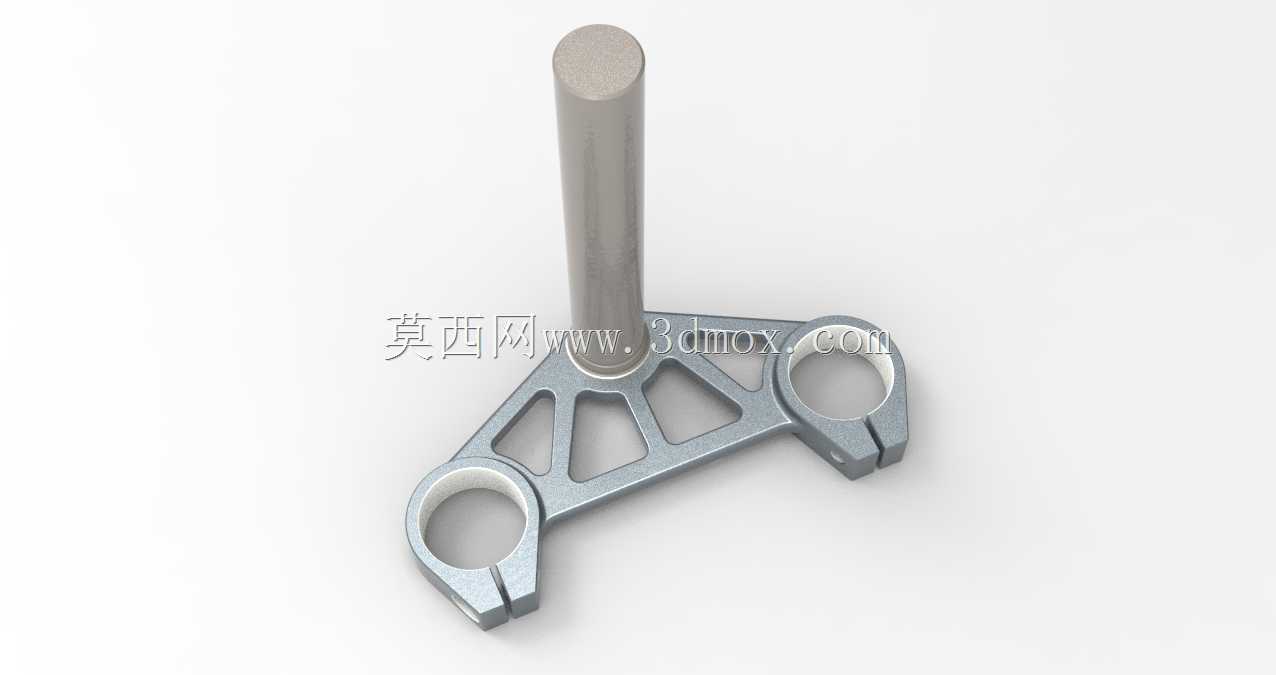

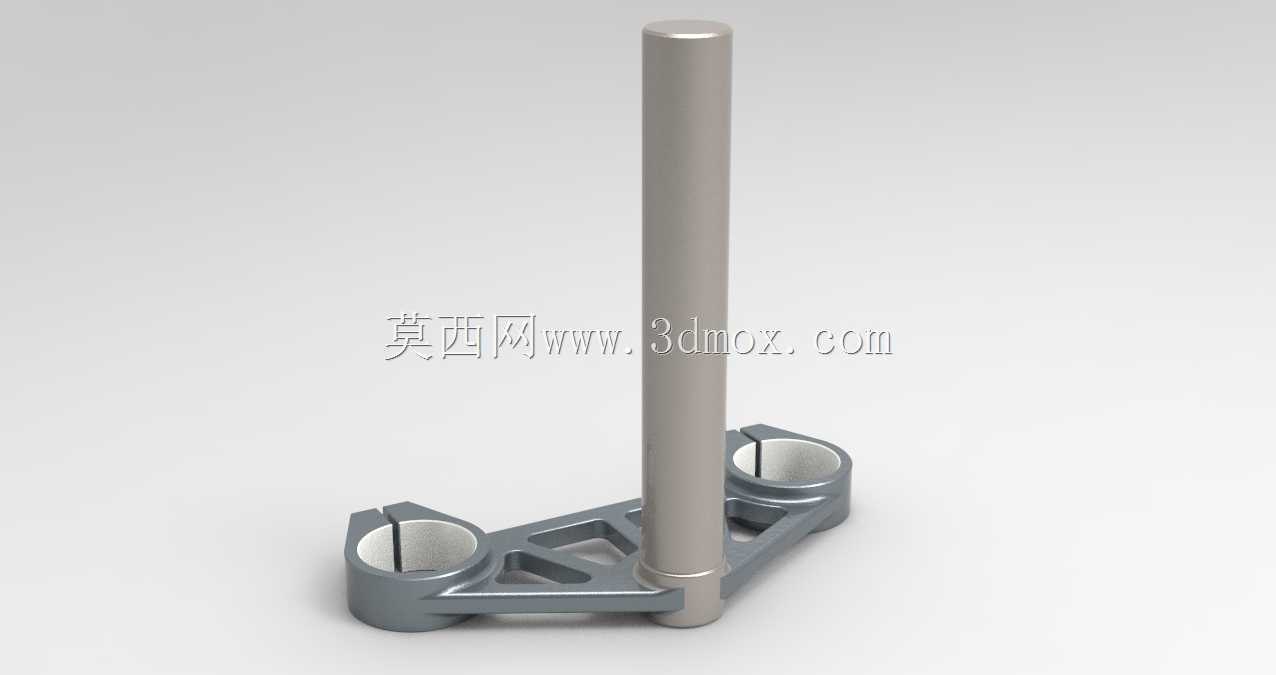

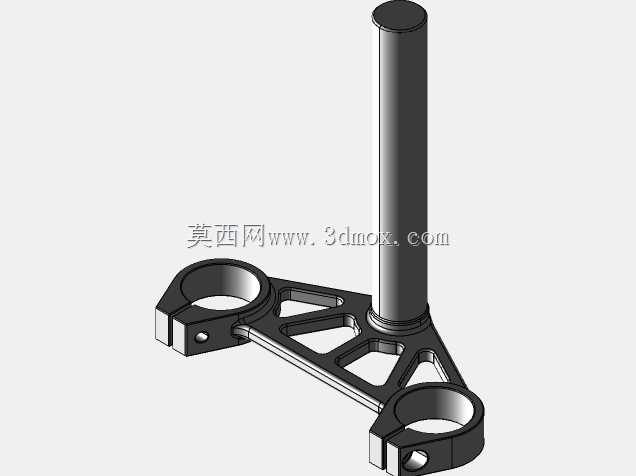

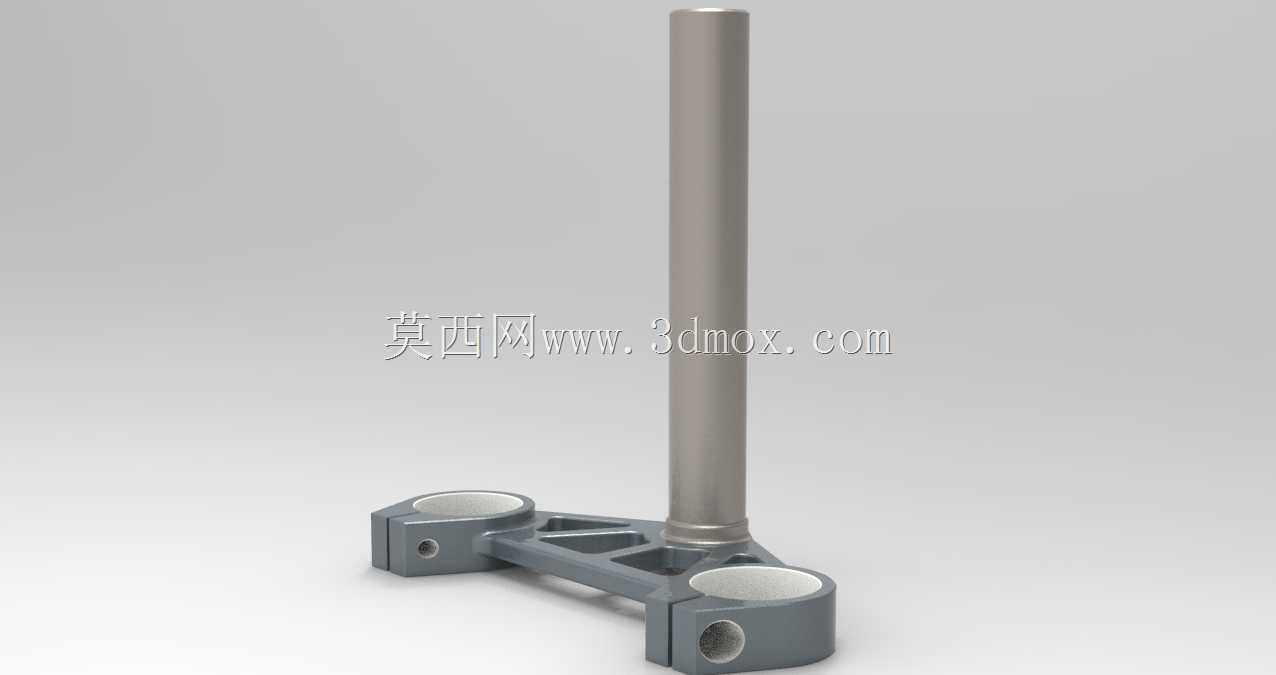

　　日常通勤、山地越野等不同场景下的自行车转向系统，核心受力路径始终围绕车把输入力矩到前轮转向动作的传递，这款连接构件正是衔接转向立管与前叉腿的关键承载件，替代传统一体式前叉的上部连接结构，可适配不同管径的前叉腿与上管规格，在定制改装、小批量自行车组装场景中具备较高的适配灵活性。从实际受力角度出发，骑行过程中转向操作带来的扭转力矩、路面颠簸传递的竖直冲击、过弯时产生的侧向载荷，都会集中作用在该构件的三个连接点位上，因此结构设计阶段首先对三个连接座做了加厚处理，立管插接座采用整段圆柱通孔结构，与转向立管配合的接触面预留了足够的压合长度，避免长期受冲击出现松旷问题；两侧的前叉腿连接座采用半开式抱箍结构，

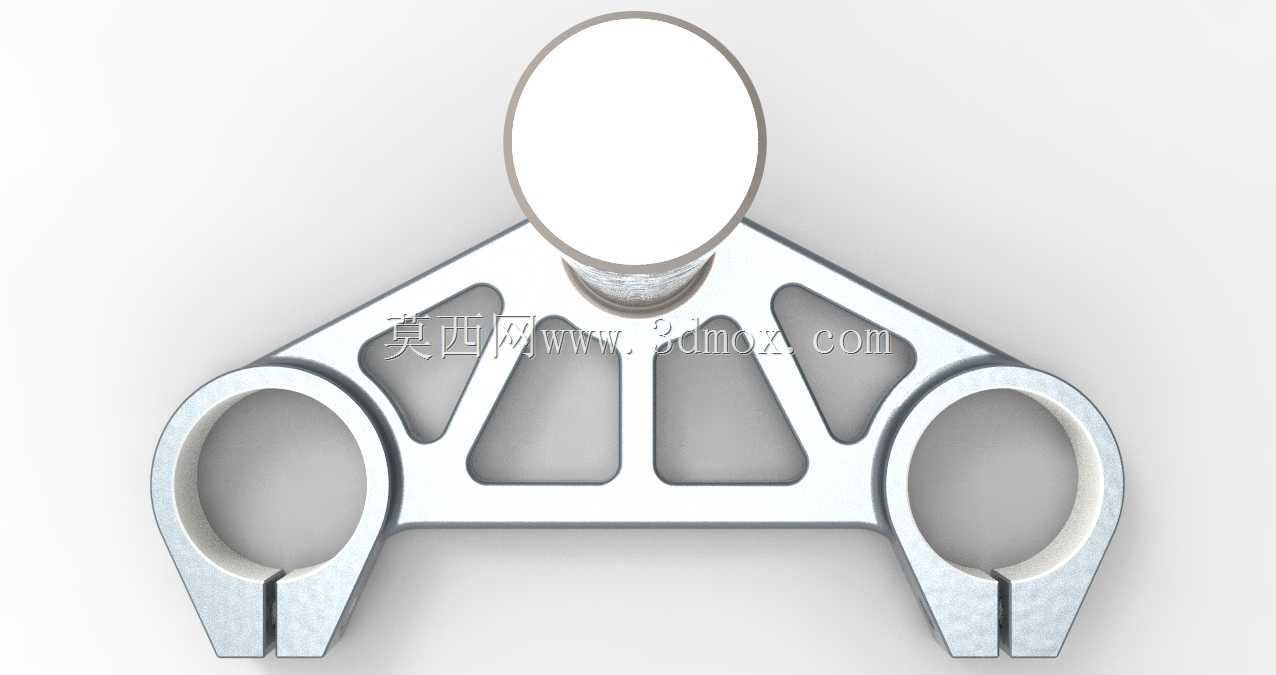

　　配合锁紧螺栓可实现与前叉上管的紧密抱合，抱箍内壁预留了粗糙度适配区间，既可以保证锁紧后的静摩擦力足够传递转向力矩，也不会因为过度挤压造成薄壁前叉管的形变。构件的主体连接臂采用了镂空式筋条布局，没有采用整块实体结构，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能削减了非受力区域的材料余量，既降低了构件自身重量，也减少了铸造或机加工过程中的材料消耗，筋条的走向完全顺着主应力迹线排布，从立管基座向两侧抱箍座呈放射状延伸，避免应力集中造成的结构断裂风险。安装边界层面，转向立管的插接段长度经过匹配计算，插入后与构件基座的贴合面完全重合，不会出现立管探出过长干涉碗组安装、或是插入深度不足造成连接强度不够的问题；

　　两侧抱箍的中心距严格匹配常规自行车前叉的开档尺寸，安装后两侧前叉腿保持平行，不会出现前轮偏摆的问题；抱箍上的螺栓孔位同轴度公差控制在合理区间，锁紧时螺栓不会出现别劲、滑牙的问题，适配标准规格的内六角锁紧螺栓，日常维护调整不需要特殊工具。实际使用场景中，这款构件既可以用于城市通勤车的前叉组装，也能适配轻度越野的山地车改装需求，镂空结构在雨天骑行时不会积存泥水，减少了构件锈蚀的风险，外露的安装面都做了倒角处理，没有尖锐棱角，避免组装或维护过程中划伤操作人员。不同于一体式压铸前叉的固定规格，这款分体式连接构件可以通过更换不同衬套的方式适配多种管径的转向立管与前叉腿，小批量定制车型生产时不需要单独开模制作整根前叉，

　　只需要调整对应衬套尺寸即可完成适配，大幅降低了定制车型的开发成本。结构建模过程中，对三个连接点位的载荷做了模拟校核，在超过常规骑行载荷3倍的冲击测试下，筋条交接位置的应力值仍低于材料屈服强度，抱箍结构在最大锁紧力矩下不会出现开裂变形，立管插接段的配合公差选择了过渡配合区间，组装时可以通过工装轻松压入，使用过程中不会出现立管转动、窜动的问题。构件的整体外形没有多余的装饰结构，所有曲面、棱角的设计都服务于受力需求与安装便利性，基座位置的过渡圆角半径经过优化，既避免了直角位置的应力集中，也不会因为圆角过大造成与碗组垫圈的安装干涉。
