摩托车尾部桁架式承载支撑构件

　　该构件属于两轮摩托车尾部承载系统的核心受力部件，主要应用于跨骑式越野摩托、定制改装摩托的尾部车架段，承担后座乘员重量、尾部附属件安装载荷以及行驶过程中传递的路面冲击载荷，是连接主车架与尾部挡泥板、后座垫、后转向灯等部件的关键过渡结构。从结构设计逻辑来看，整体采用空间桁架布局，全部构件选用圆形空心管材拼接成型，这种选型并非随意决定——圆管在承受多方向弯曲、扭转载荷时具备各向等强度的特性，相比同截面积的方管或型材，在应对越野路面非对称冲击时更不容易出现应力集中导致的开裂，同时空心结构能在保证强度的前提下尽可能降低构件自重，契合摩托车轻量化的设计需求。构件的前端设置两个同轴铰接安装孔，用于与主车架尾部的安装支座通过销轴连接，

　　这种铰接设计可以允许后桁架与主车架之间存在微小的相对转动余量，抵消行驶过程中车架受冲击产生的微变形，避免刚性连接带来的焊缝疲劳失效；构件的下端分布三个带通孔的安装吊耳，分别用于连接后减震器下支座、后挡泥板固定支架以及尾部线束固定卡扣，吊耳位置的布局经过受力校核，所有安装点的载荷传递路径都直接对接桁架的主受力管材，不会出现悬臂受力的薄弱点。从安装边界来看，构件整体沿摩托车纵向呈前低后高的倾斜布置，与水平面夹角约22度，总长度方向的安装跨距控制在380mm范围内，最大宽度尺寸为140mm，不会超出摩托车后轮两侧的轮廓边界，避免与后轮、后减震运动行程发生干涉；桁架内部的交叉腹杆采用三角形稳定布局，所有管材衔接处都采用相贯线切割后满焊处理，

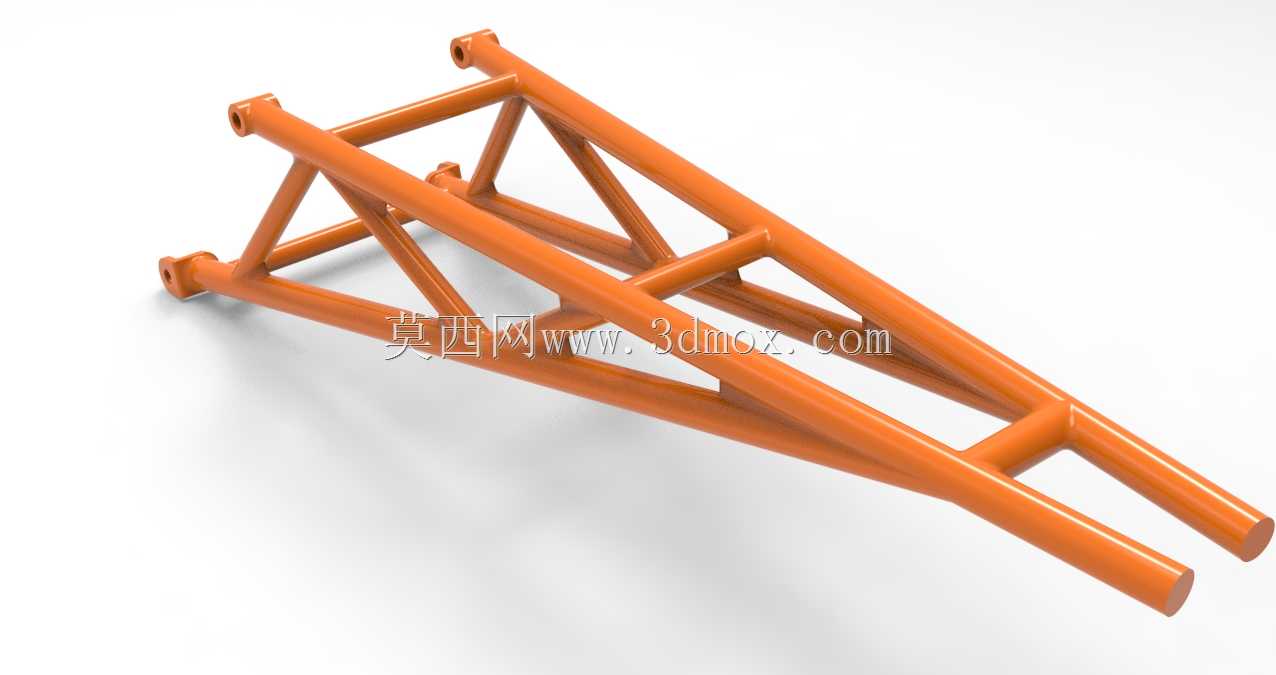

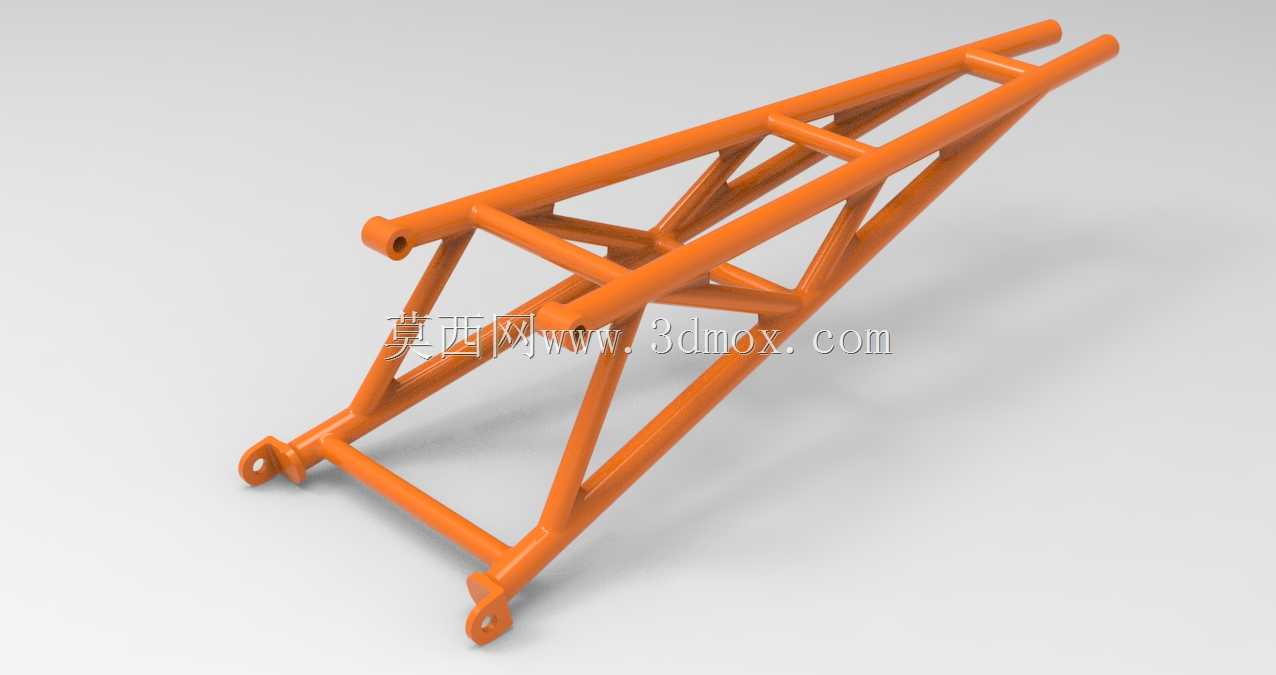

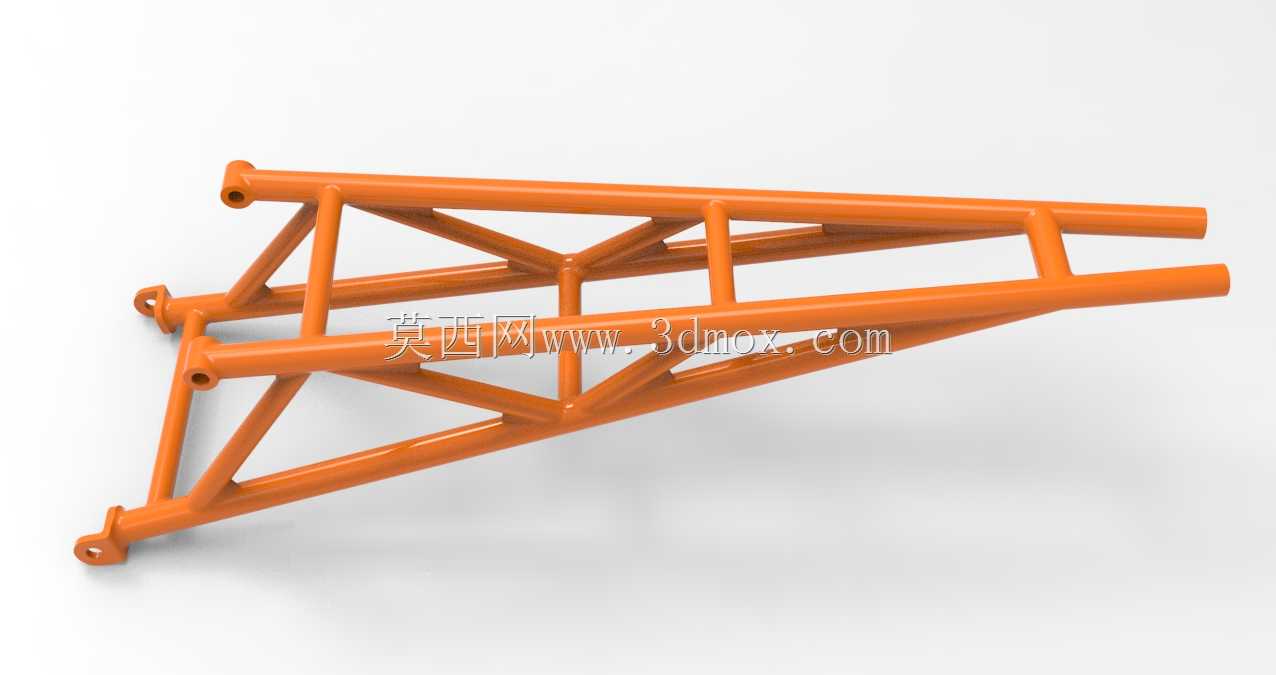

　　焊缝位置都做了圆弧过渡，避免应力集中，腹杆的排布特意避开了尾部线束、刹车油管的走线路径，预留了至少15mm的走线空间，防止车辆行驶过程中管线与桁架发生摩擦破损。在实际使用场景中，该构件不仅要承受静态下150kg以内的乘员及载物重量，还要应对越野工况下3倍以上的冲击载荷，因此在设计阶段就对管材壁厚做了差异化处理：主受力的上下弦杆选用2.5mm壁厚的无缝钢管，交叉腹杆选用1.5mm壁厚的同材质管材，在保证整体强度储备的前提下，将构件自重控制在1.8kg以内，不会给整车带来额外的重量负担。构件的表面采用喷塑处理，橘色涂层不仅具备防锈耐蚀的作用，也能在整车外观上形成视觉点缀，适配越野摩托的运动化外观风格。从建模逻辑来看，

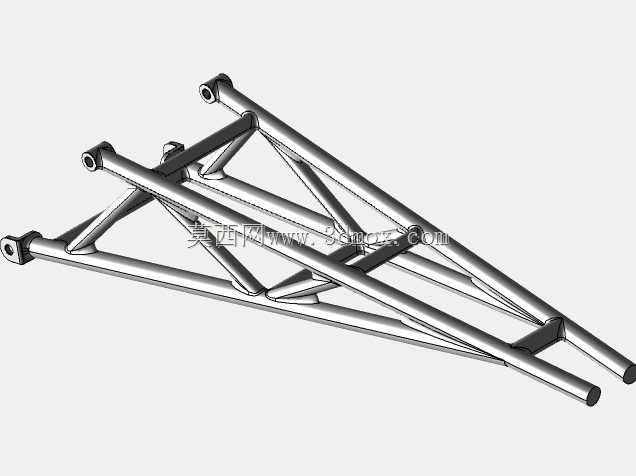

　　该模型完整还原了所有管材的相贯线衔接形态、安装孔的精确位置以及吊耳的折弯角度，结构工程师在做整车装配校核时，可以直接导入该模型进行运动干涉检查、受力仿真分析，也可以基于该模型快速调整管材角度、安装点位置，适配不同排量、不同轴距的摩托车型尾部结构设计需求，无需从零开始搭建桁架结构，能大幅缩短定制摩托、改装摩托的车架设计周期。需要注意的是，该桁架构件的安装同轴度要求较高，前端两个铰接孔的同轴度公差需要控制在0.1mm以内，否则安装后会出现销轴卡滞、行驶过程中异响的问题，下端吊耳的安装孔位置度公差控制在0.2mm范围内，保证附属件安装时无需额外扩孔或修正。
