高精度机械式游标卡尺结构设计

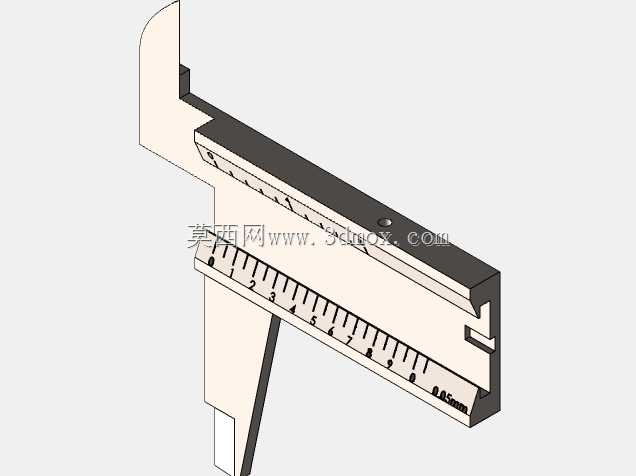

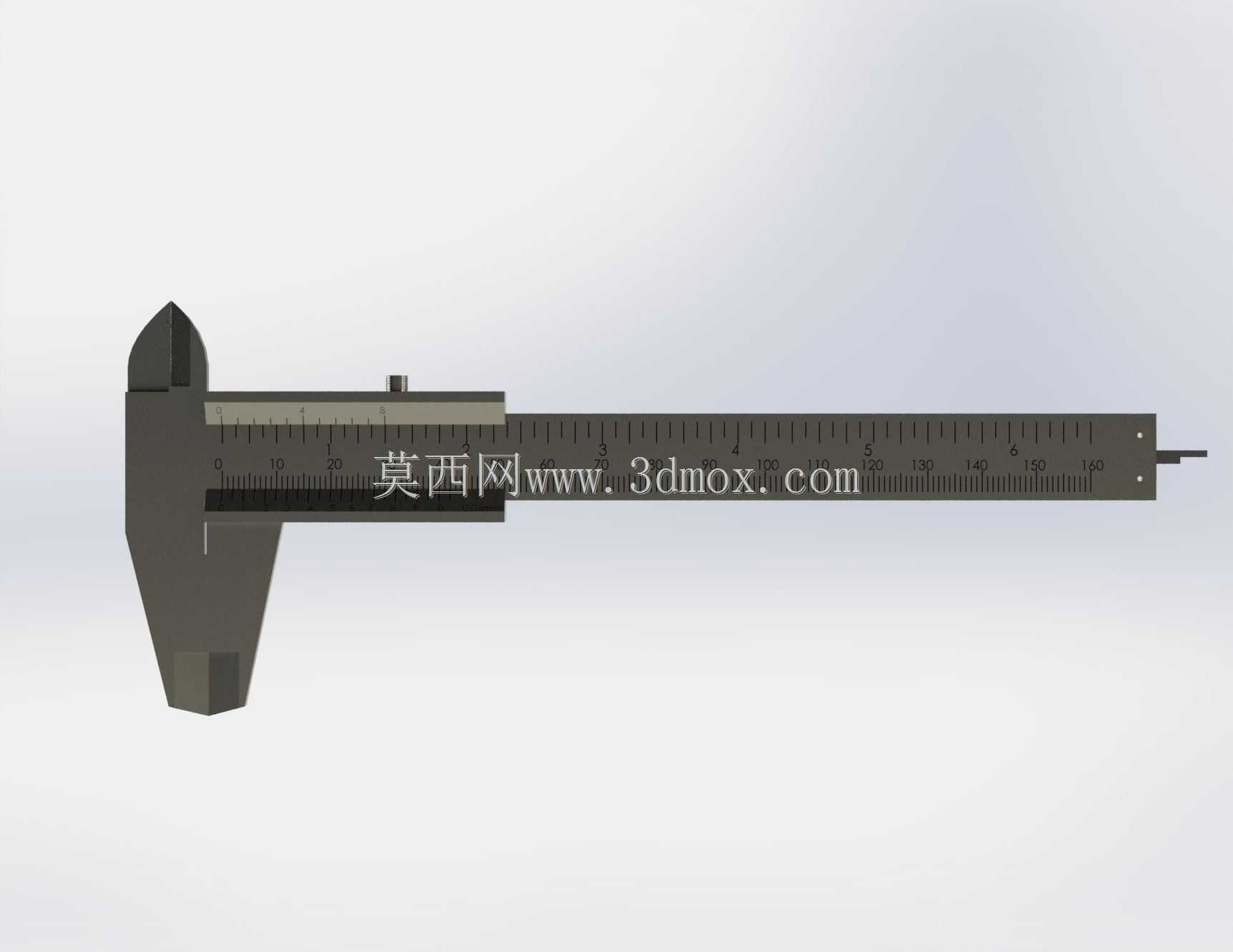

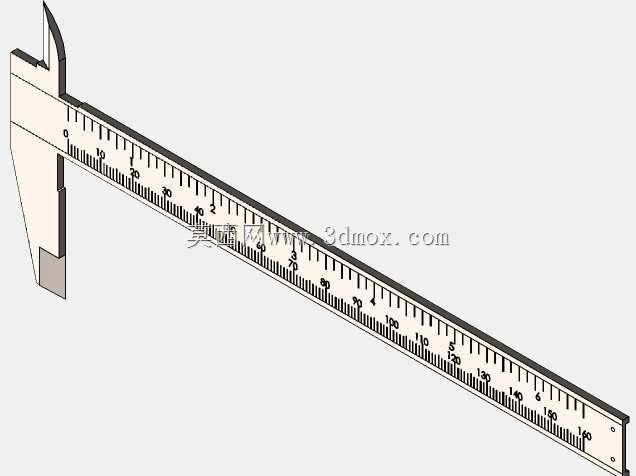

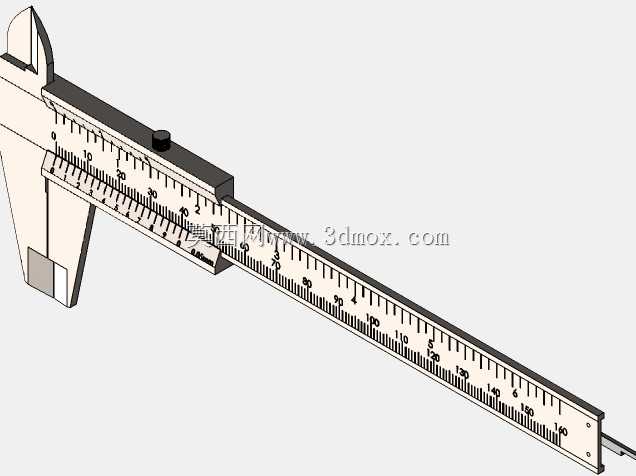

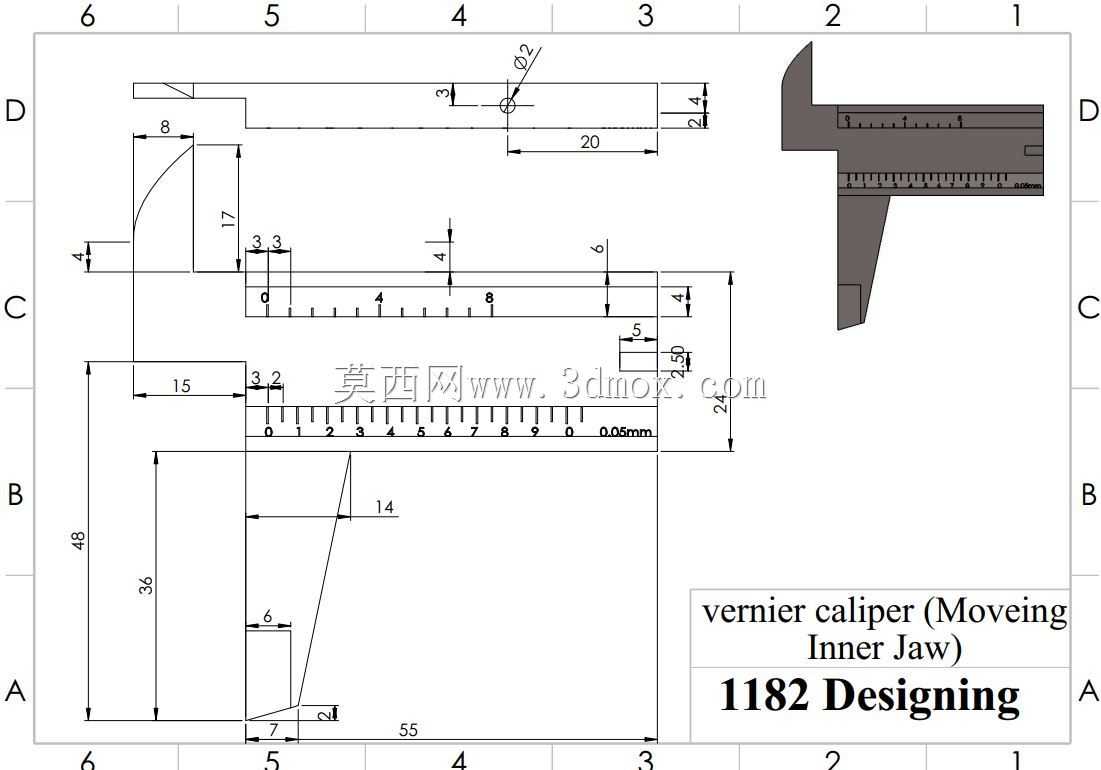

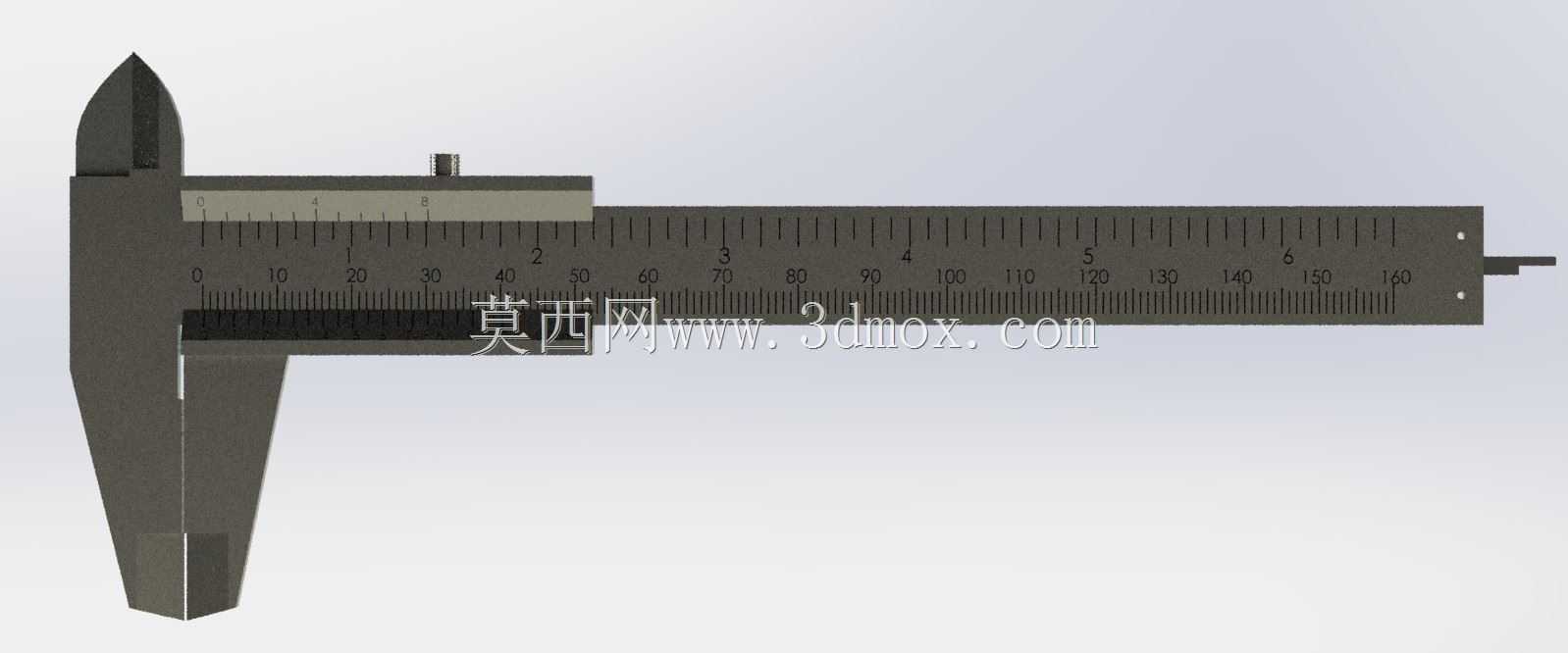

　　在机械加工现场的尺寸抽检环节、五金装配工位的零件核验场景、职业院校金工实习的实操教学场景里，机械式游标卡尺始终是普及率最高的接触式长度测量器具，不需要外接电源、不受现场油污与电磁环境干扰的特性，让它在各类工业现场始终保有不可替代的使用地位。这款游标卡尺的结构设计完全遵循阿贝测量原则，将主尺刻度基准与测量爪的测量面设置在同一条轴线上，尽可能降低测量过程中的阿贝误差，保障不同测量力度下的读数稳定性。整体结构分为主尺尺身、滑动游标组件、内外测量爪、深度测量杆、锁紧装置几个核心部分，主尺采用平直矩形截面结构，表面做哑光镀铬处理，既避免反光干扰刻度读数，也能提升尺身的耐磨性能，日常使用中不易被工件毛刺刮花刻度区域。主尺上的刻度采用蚀刻工艺填充黑色耐磨涂层，长期反复滑动游标也不会出现刻度磨损脱落的问题，刻度线的线宽严格控制在0.08mm以内，避免线宽过宽带来的读数视差。滑动游标与主尺的配合采用间隙适配设计，配合间隙控制在0.02mm以内，既保证滑动过程顺畅无卡滞，也不会因间隙过大导致游标倾斜带来测量误差，游标上的紧固螺钉可以在测量完成后锁定游标位置，方便操作者将卡尺从工件上取下后再进行读数，避免移动过程中游标移位造成读数偏差。外测量爪的两个测量面做了淬硬处理，表面粗糙度达到Ra0.8以下，两个测量面的平面度误差控制在0.003mm以内，闭合状态下两测量面完全贴合无透光间隙，用于测量工件的外径、长度、外形尺寸；

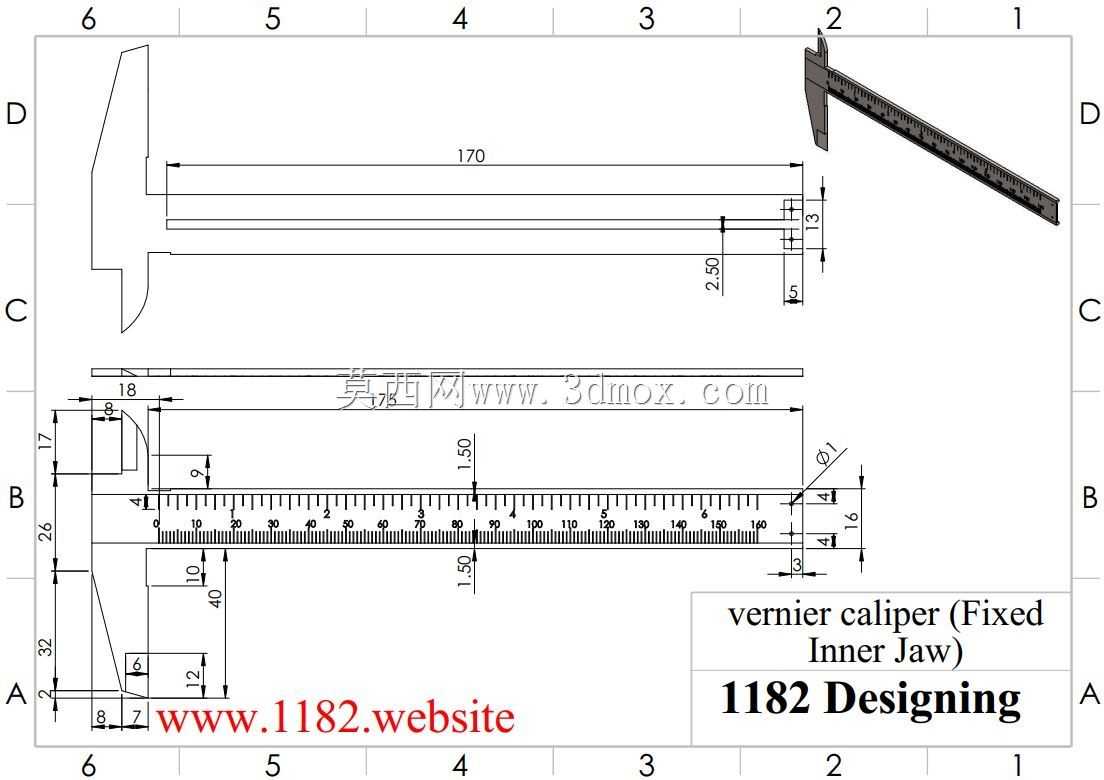

　　内测量爪的刃口型测量面同样做淬硬处理，用于测量工件的内径、槽宽等内形尺寸，测量时需要保证测量爪与被测孔的轴线垂直，避免斜向测量带来的尺寸偏差；尾部延伸的深度测量杆与主尺端面保持齐平，在游标滑动过程中始终与主尺保持平行，用于测量孔的深度、台阶高度尺寸，测量时需要将主尺尾端端面紧密贴合在被测工件的基准面上，再推动游标让深度杆接触到被测深度面，即可读取准确的深度尺寸。这款卡尺的测量范围覆盖0到150mm的常用测量区间，主尺整体长度控制在230mm以内，尺身宽度16mm，整体重量控制在200g左右，单手握持时重心落在虎口位置，长时间手持测量也不会产生明显的负重感，完全适配车间工位随身佩戴、工具箱收纳携带的使用需求。

　　建模过程中需要重点关注几个配合面的公差设定：游标与主尺的滑动配合面需要设定合理的形位公差，保证滑动过程中无偏摆；测量爪的测量面需要设定与尺身基准的垂直度、平行度公差，避免测量面倾斜带来系统误差；深度测量杆与主尺导向槽的配合需要保证同轴度，避免深度杆伸缩过程中出现卡滞。在实际使用场景中，这类机械式游标卡尺的测量精度可以达到0.02mm，完全满足常规机加工零件的工序检验、普通五金件的尺寸核验、教学演示的精度需求，相较于数显卡尺，它不存在电池耗尽、电子元件受油污损坏的问题，在多粉尘、多切削液的恶劣加工环境中适应性更强，日常维护只需要定期在滑动配合面涂抹少量轻质润滑油，避免铁屑进入配合间隙造成滑动卡滞即可，长期使用的维护成本极低。

　　在装配类工位中，工人可以快速用它核验轴类零件的外径、孔位的间距、钣金件的折弯尺寸，不需要复杂的校准操作，拿起即可完成测量；在来料检验环节，检验员可以用它完成冲压件、注塑件的关键尺寸抽检，测量效率足以满足批量零件的快速检验需求；在金工教学场景中，它可以帮助学员理解游标读数原理，掌握接触式测量的基本操作规范，建立尺寸公差的基础概念。建模时所有的刻度标识都按照实际产品的刻度间距做等比例还原，测量爪的倒角、锁紧螺钉的位置、游标上的防滑纹结构都完全参照实物结构设计，既可以作为机械原理教学的演示模型，也可以作为量具类产品结构设计的参考样本，帮助设计人员理解常规接触式量具的结构设计逻辑、公差配合设定思路，为同类测量工具的结构优化提供参考。
