斜上料式塑料袋自动包装设备结构

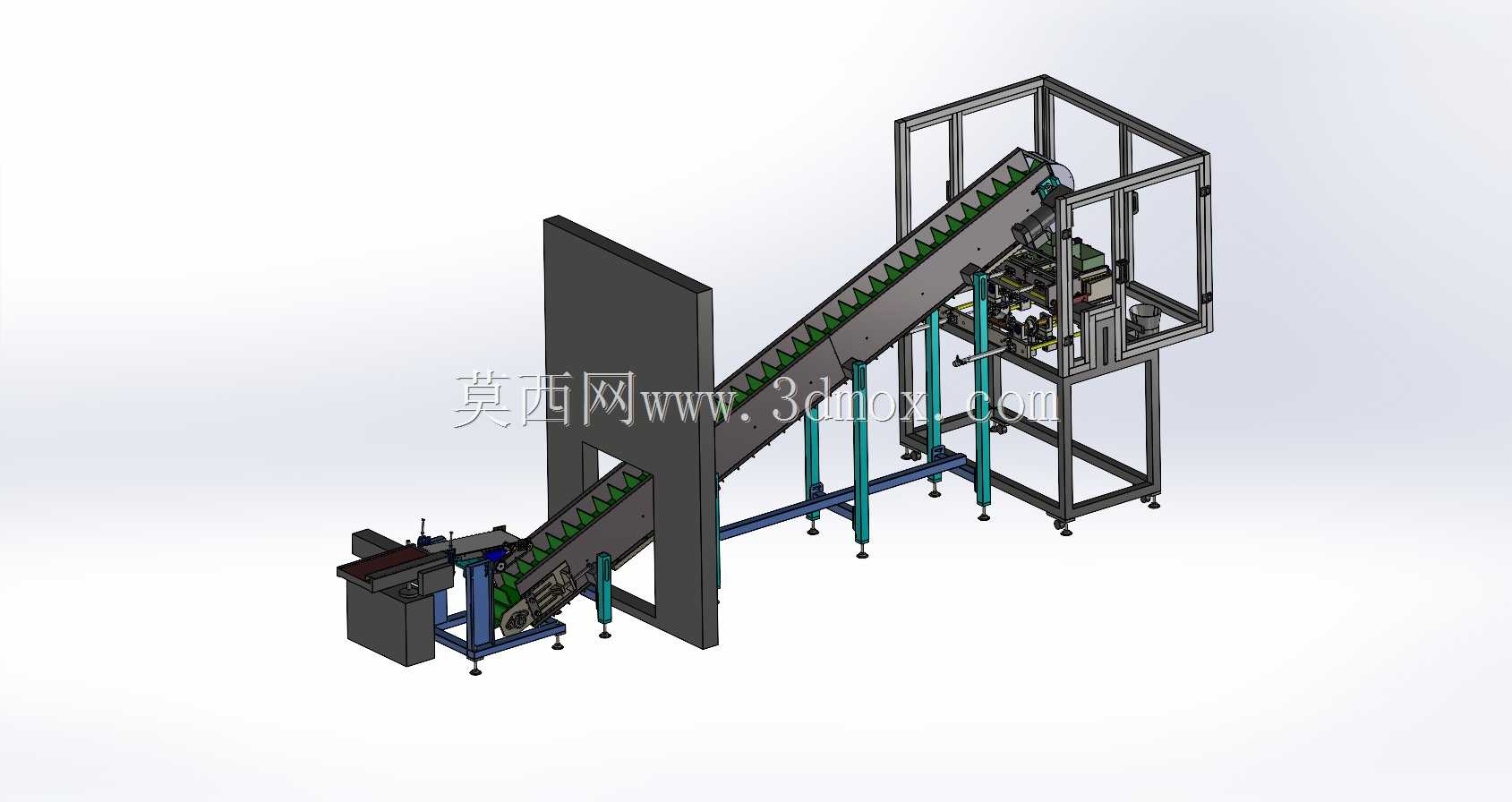

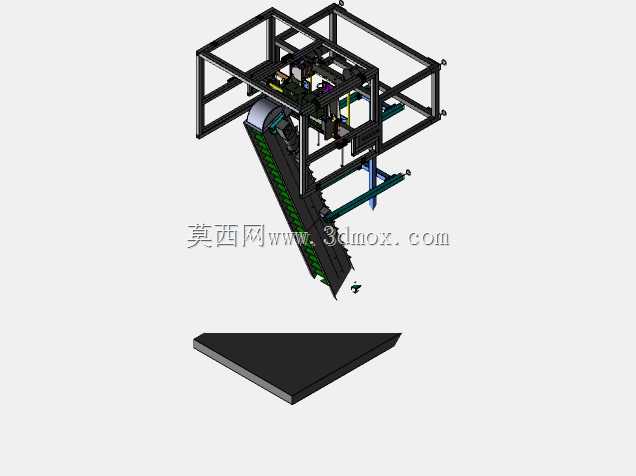

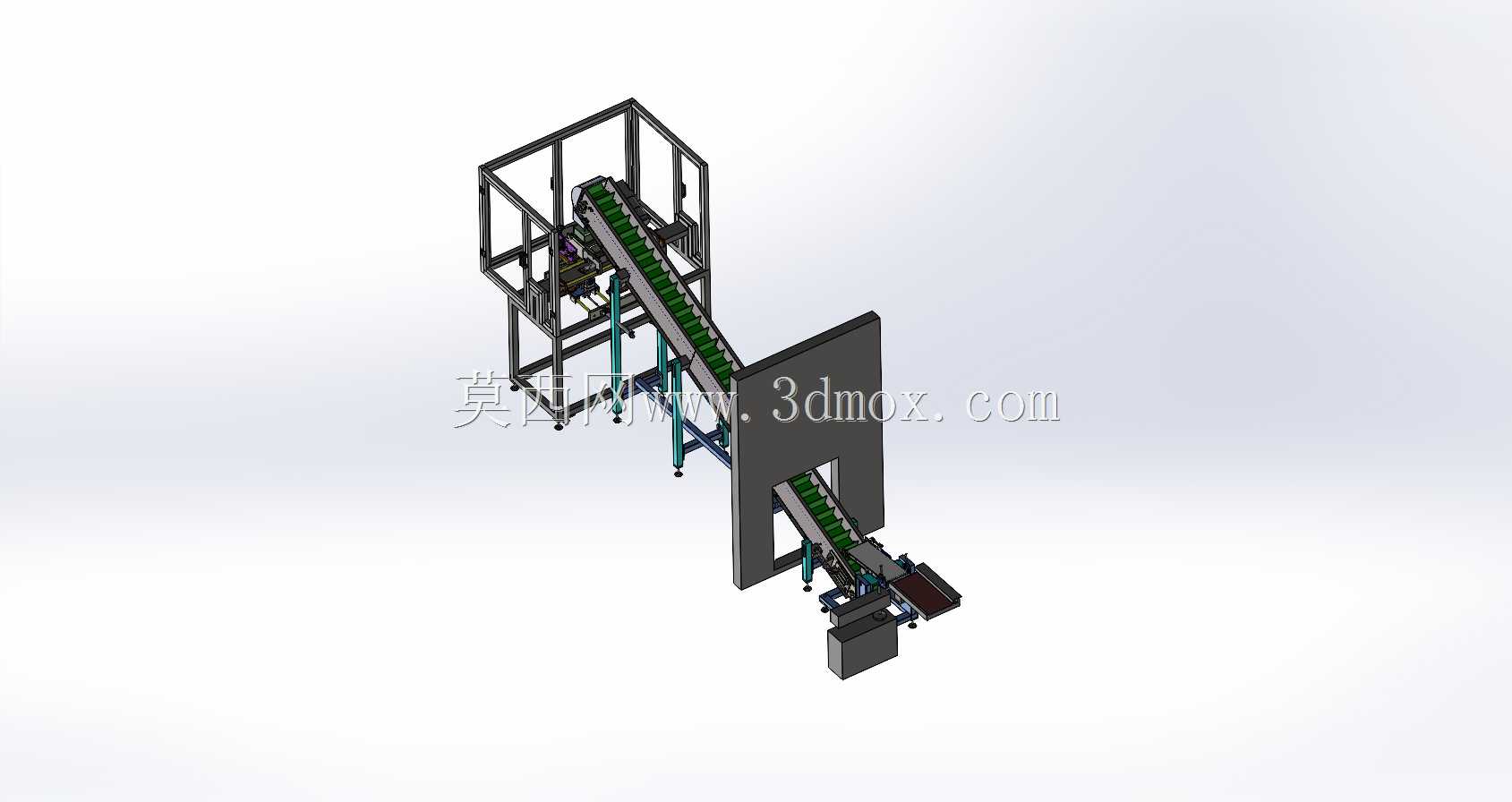

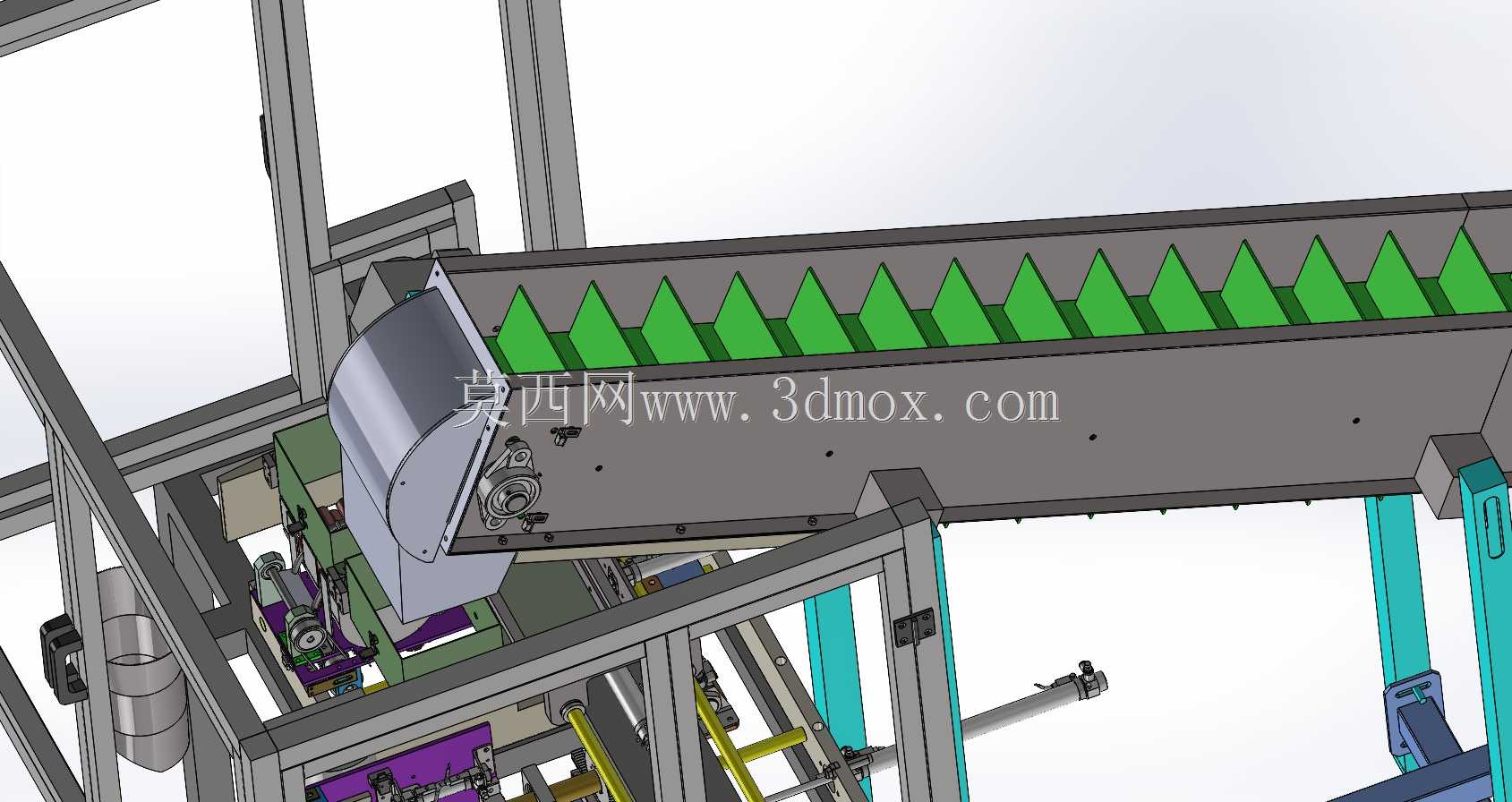

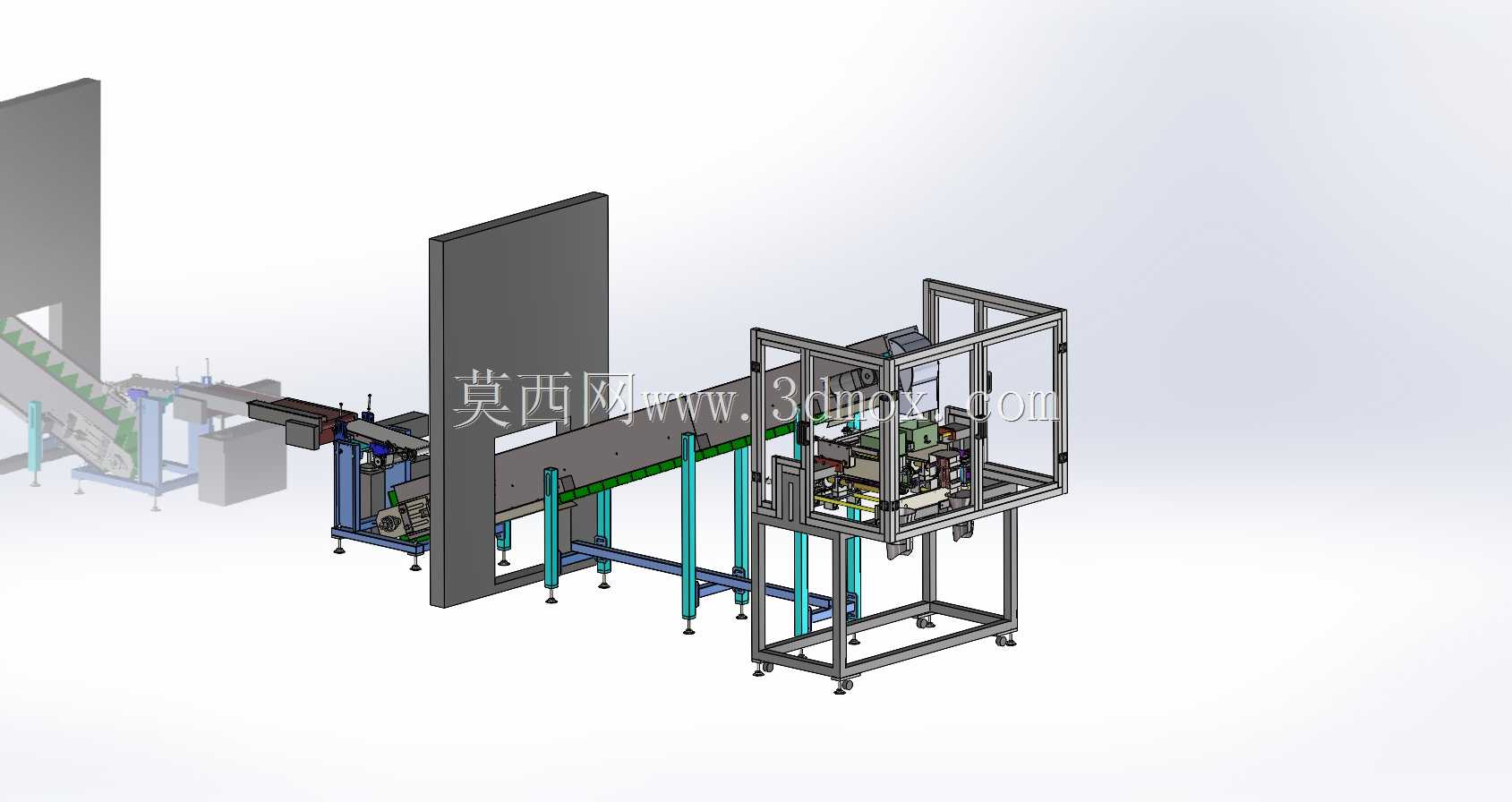

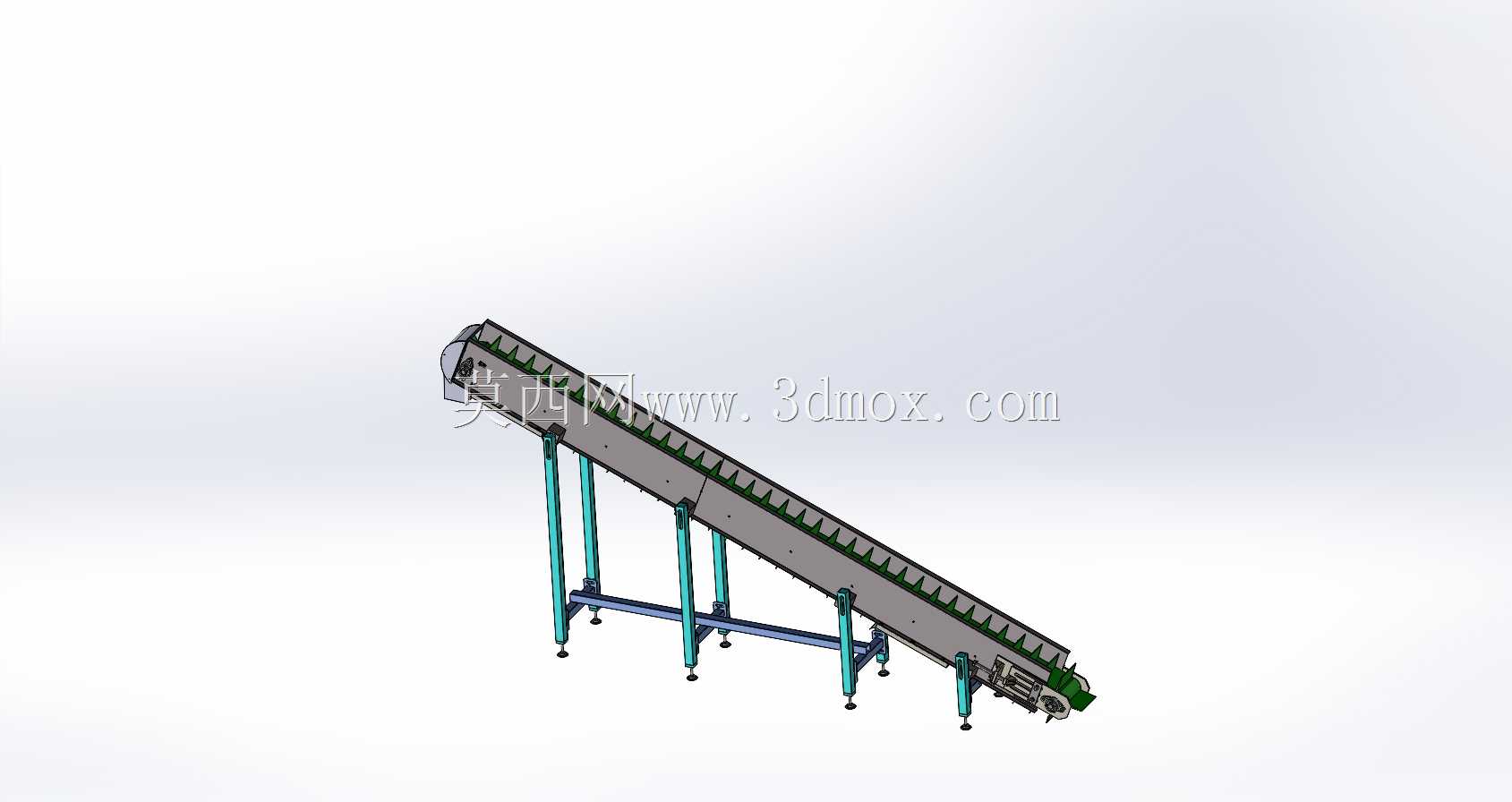

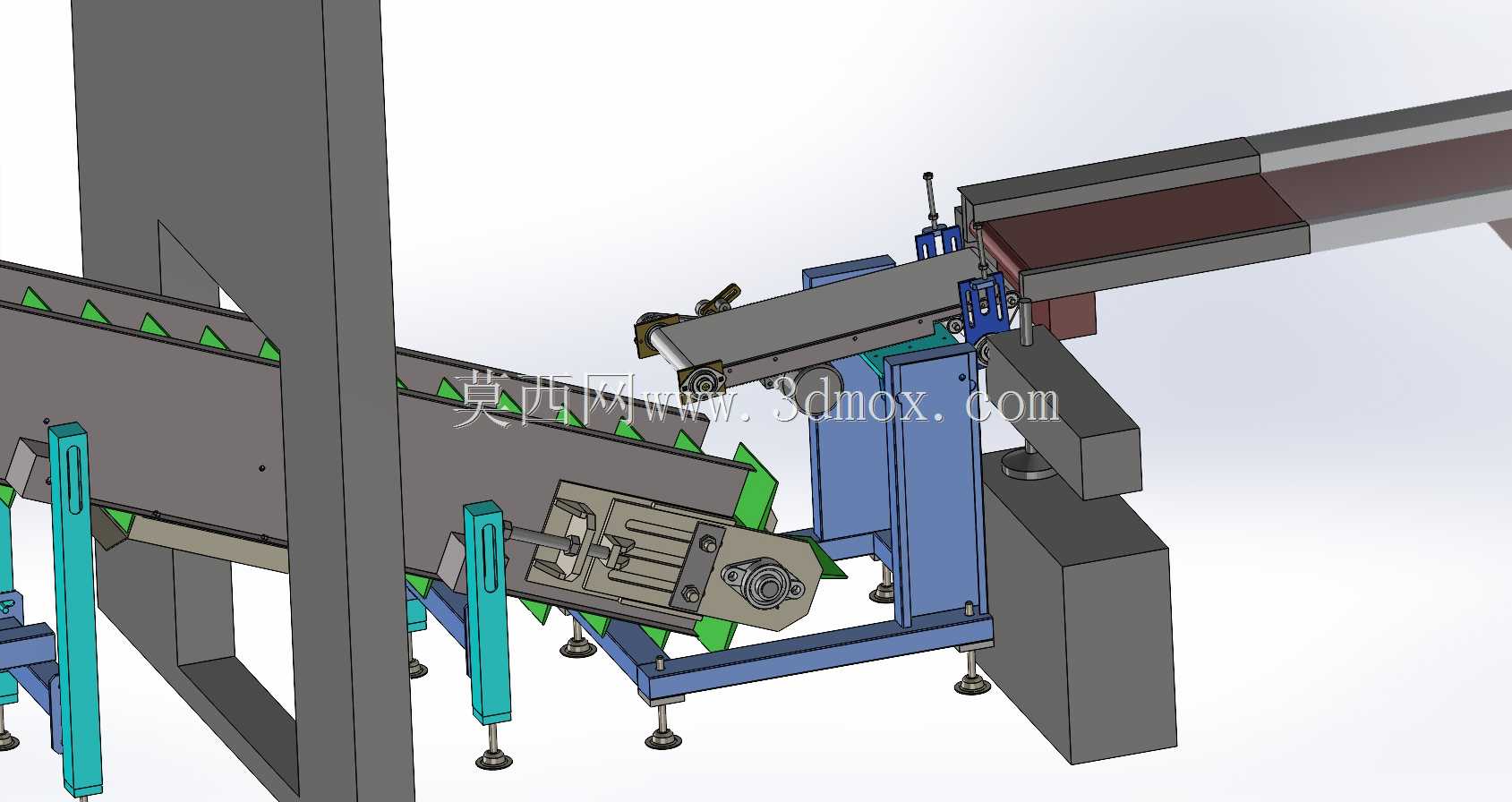

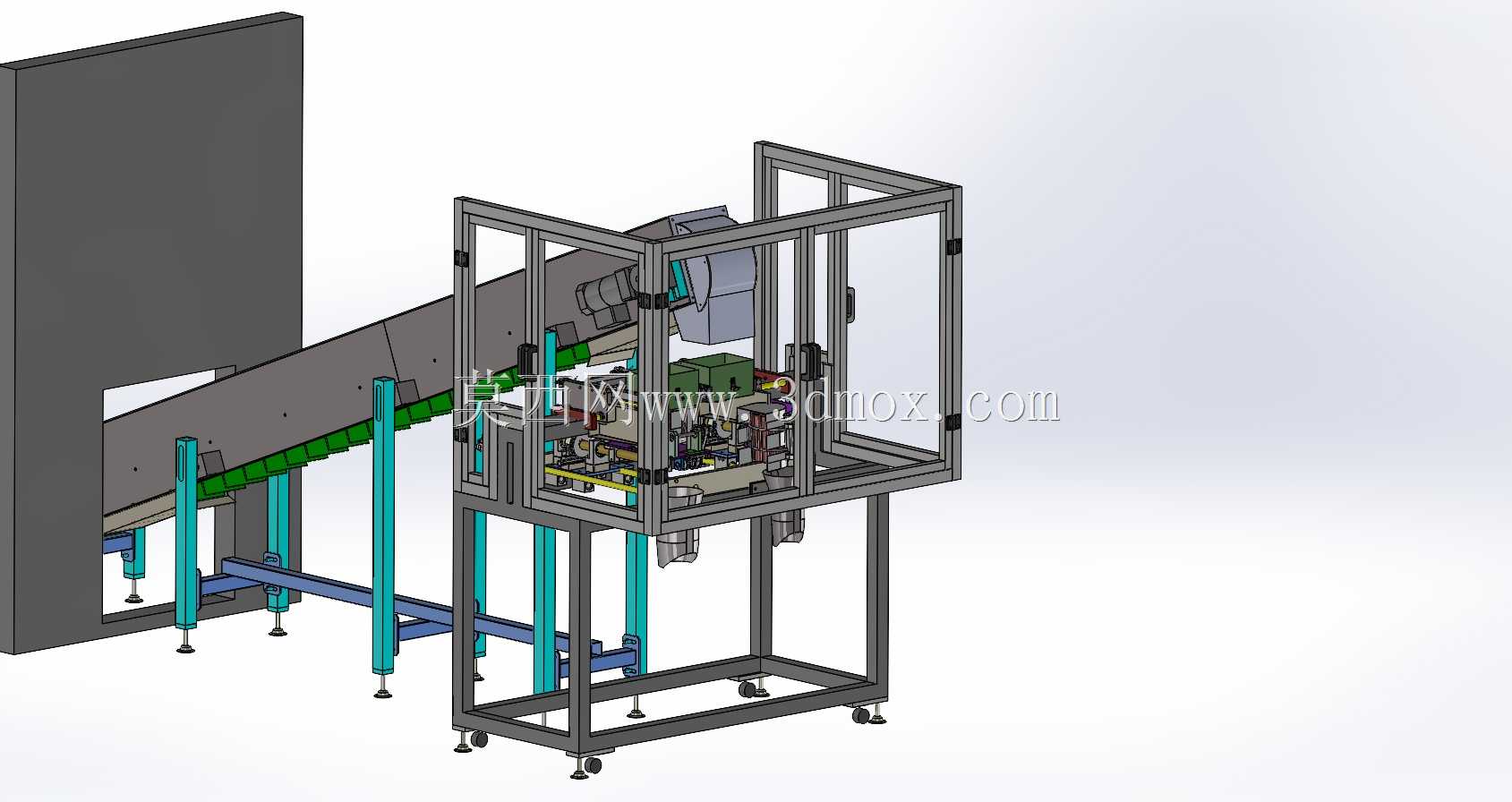

　　这套包装设备主要面向食品、日化、医药等行业的散料、小件成品的塑料袋封装作业场景，适配生产车间连续化包装工位的布局需求，可对接前端分拣、计数工序的出料端，完成待包装物料的提升、送袋、装填、封口全流程作业，替代传统人工套袋装填的低效作业模式，适配中小规格预制塑料袋的连续包装需求，单工位可匹配每分钟数十件的包装节拍，适配多品种小批量的柔性生产场景。设备整体采用分段式布局，低位进料端对接前端工序出料输送带，通过大倾角带挡边的爬坡输送机构将待包装物料提升至高位包装执行腔，爬坡段两侧设置可调式侧挡条，可根据物料外形尺寸调整挡边间距，避免物料在提升过程中滑落、卡滞，输送线的倾角经过反复校核，兼顾车间占地空间与物料提升的顺畅度，

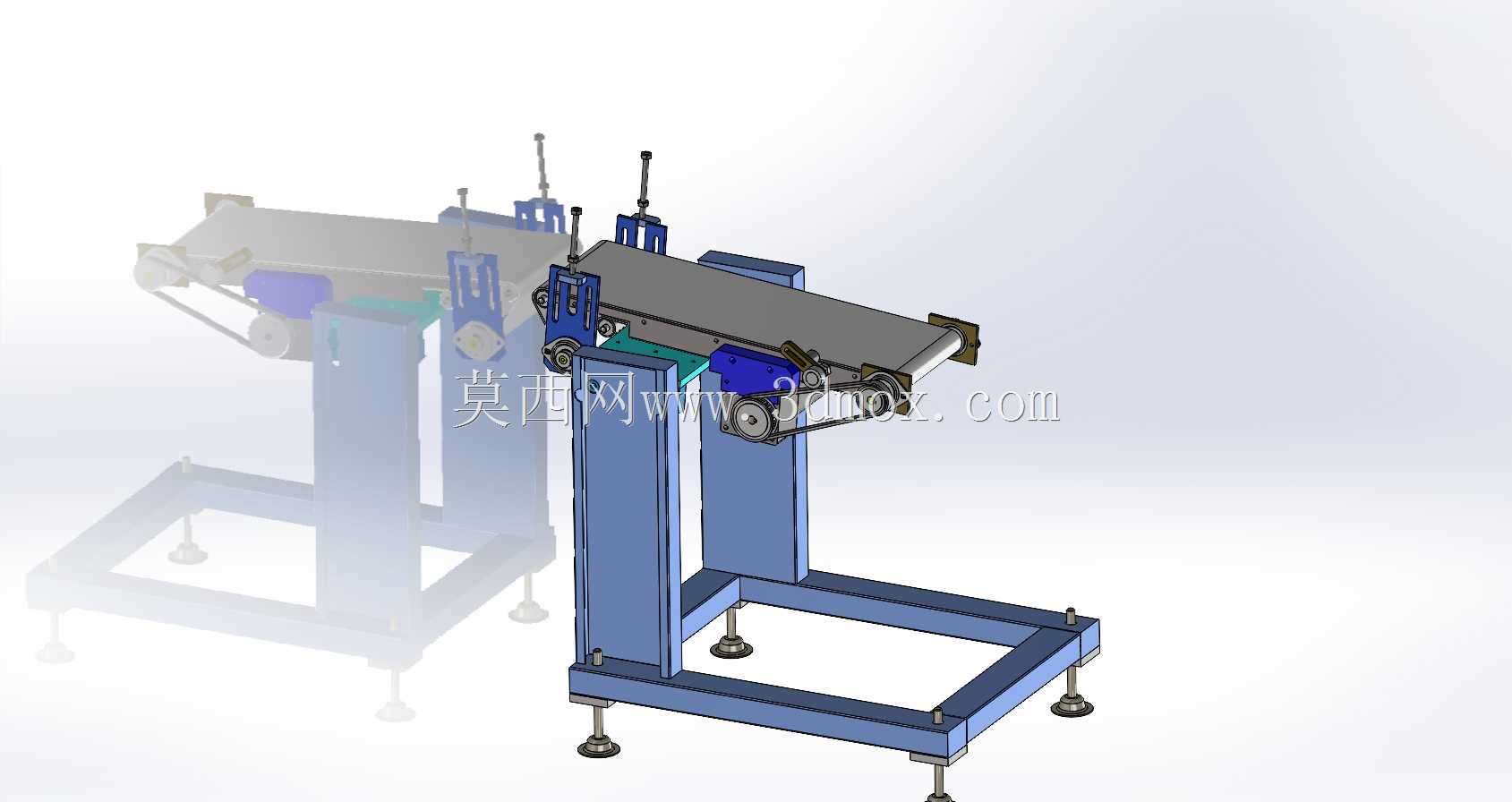

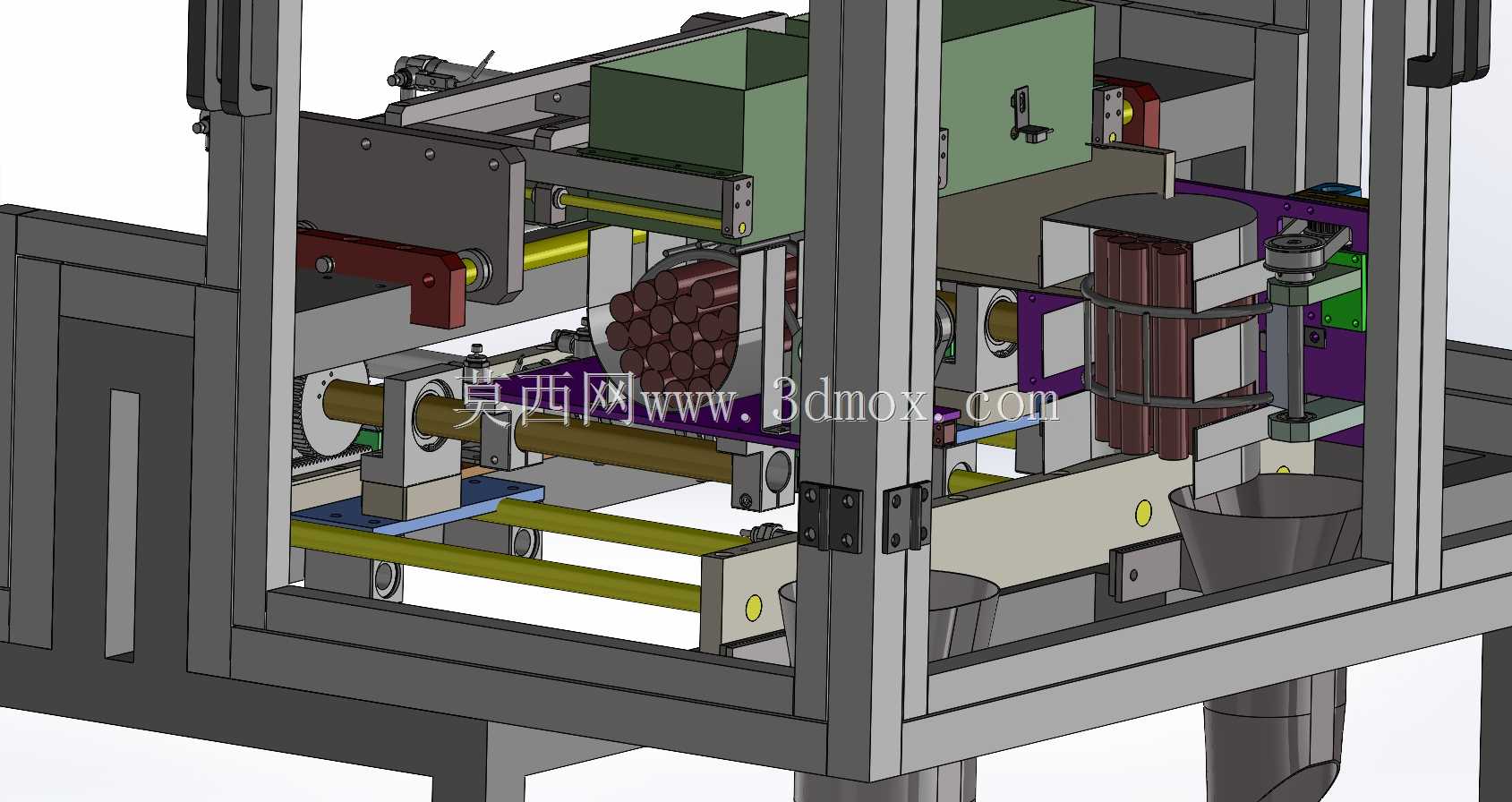

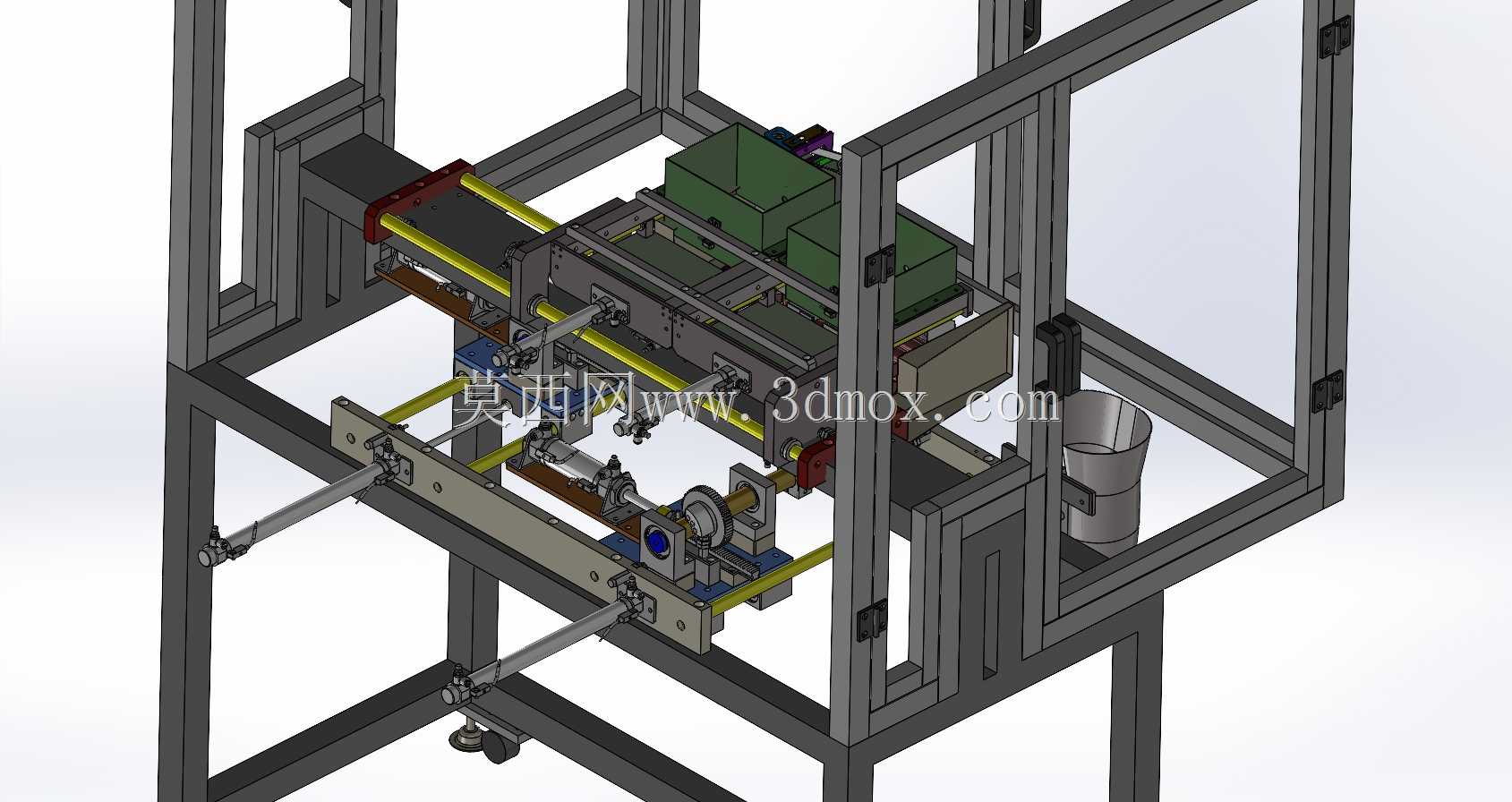

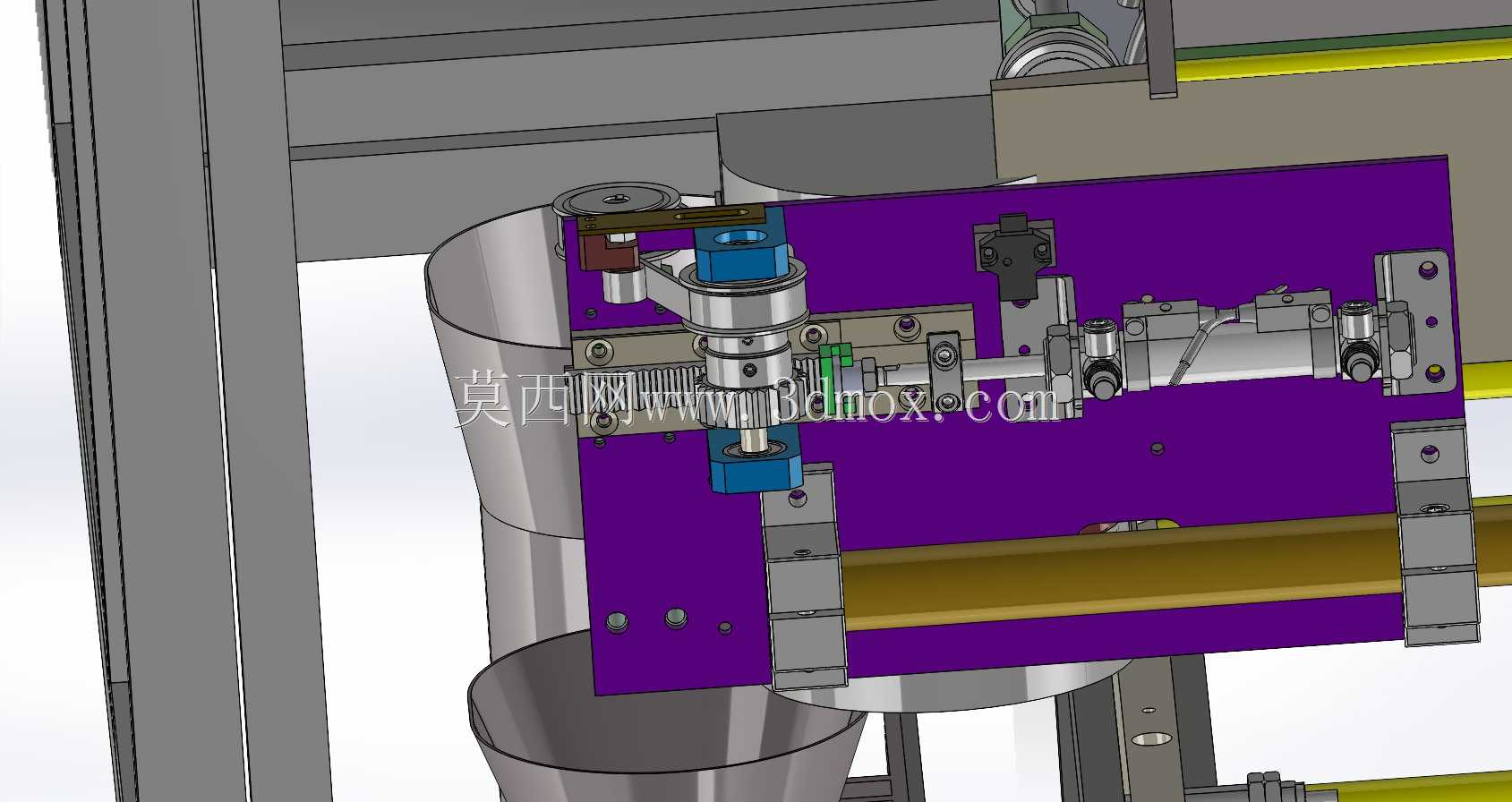

　　底部采用可调节脚杯支撑，可适配车间地面不平整的安装场景，调整整机水平度避免运行抖动。高位包装执行段采用铝型材框架搭配透明防护门的结构，既保证整体结构刚性，又可直观观察内部机构运行状态，防护门设置安全联锁触发位，开门状态下设备自动停机，避免调试、清料过程中的机械伤害风险。内部包装执行机构集成了袋库取袋、开袋、物料装填、热封、成品输出的整套动作模组，各动作轴采用模块化安装设计，可根据塑料袋规格、物料特性调整动作行程与开合角度，比如针对粉末类物料可在装填段增加除尘吸口，针对颗粒类物料可增加振动落料辅助结构，针对小件规整物料可增加定位导槽保证装填对位精度。设备的安装边界需预留进料端对接空间、出料端成品输送接驳空间，

　　以及侧面防护门的全开维护空间，整机底部的支撑脚排布避开车间地面预埋管线位置，电气走线沿机架型材内部线槽布设，避免外露线缆被物料剐蹭、积尘。设计过程中对爬坡段的输送速度与包装执行端的动作节拍做了匹配校核，通过同步轮传动比的调整保证物料输送与包装动作的时序匹配，避免出现物料堆积、待料空转的情况，机架的受力点做了加强筋补强，长时间运行不会出现框架变形、输送线跑偏的问题，各运动副位置预留了润滑注油点位，日常维护无需大范围拆解护罩即可完成保养作业。
