多爪式气动夹持执行组件结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:596410
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计
  • 多爪式气动夹持执行组件结构设计

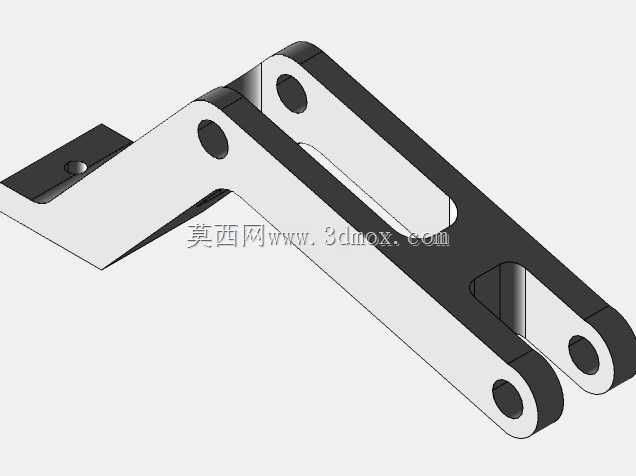

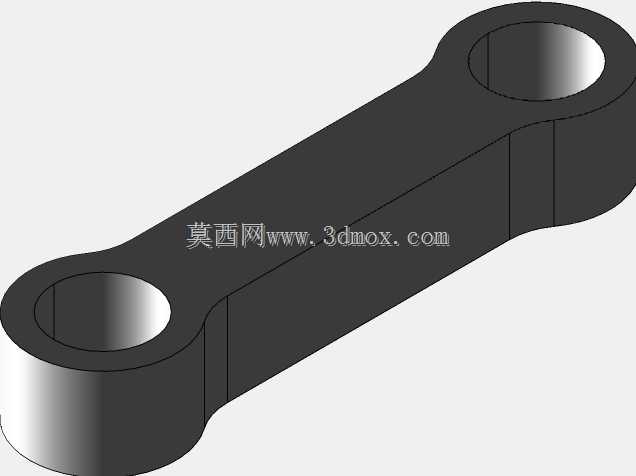

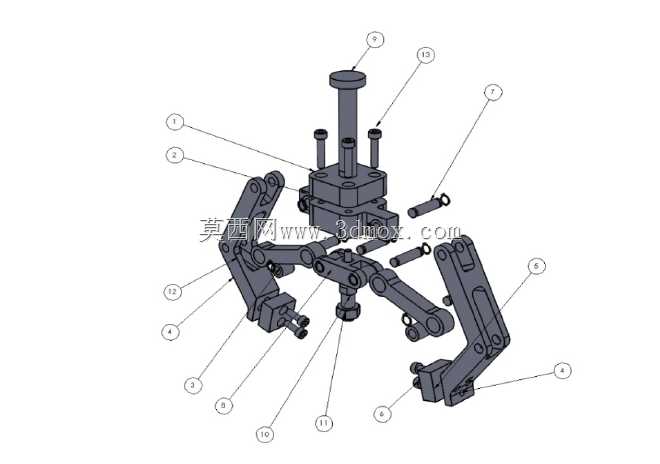

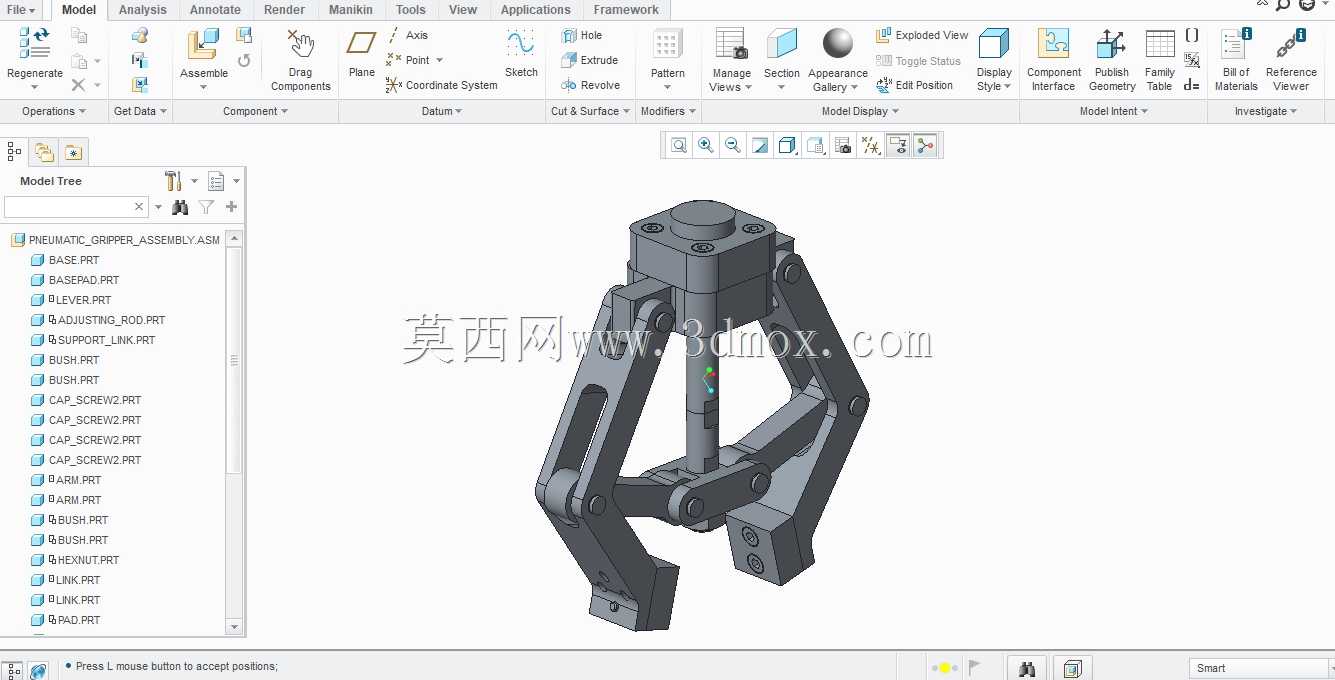

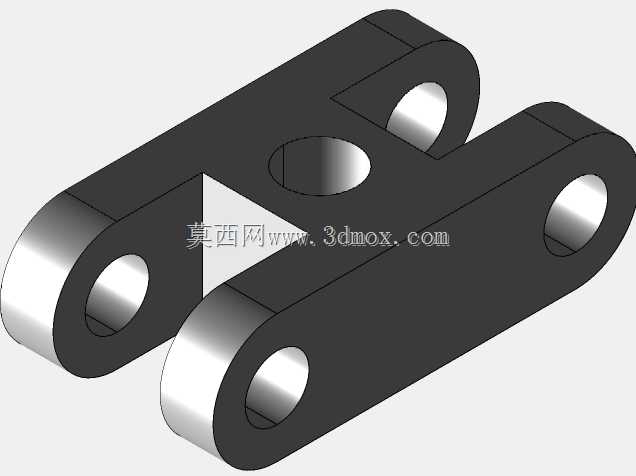

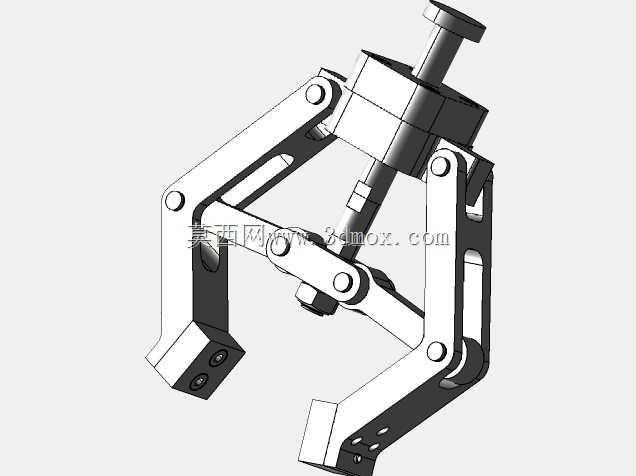

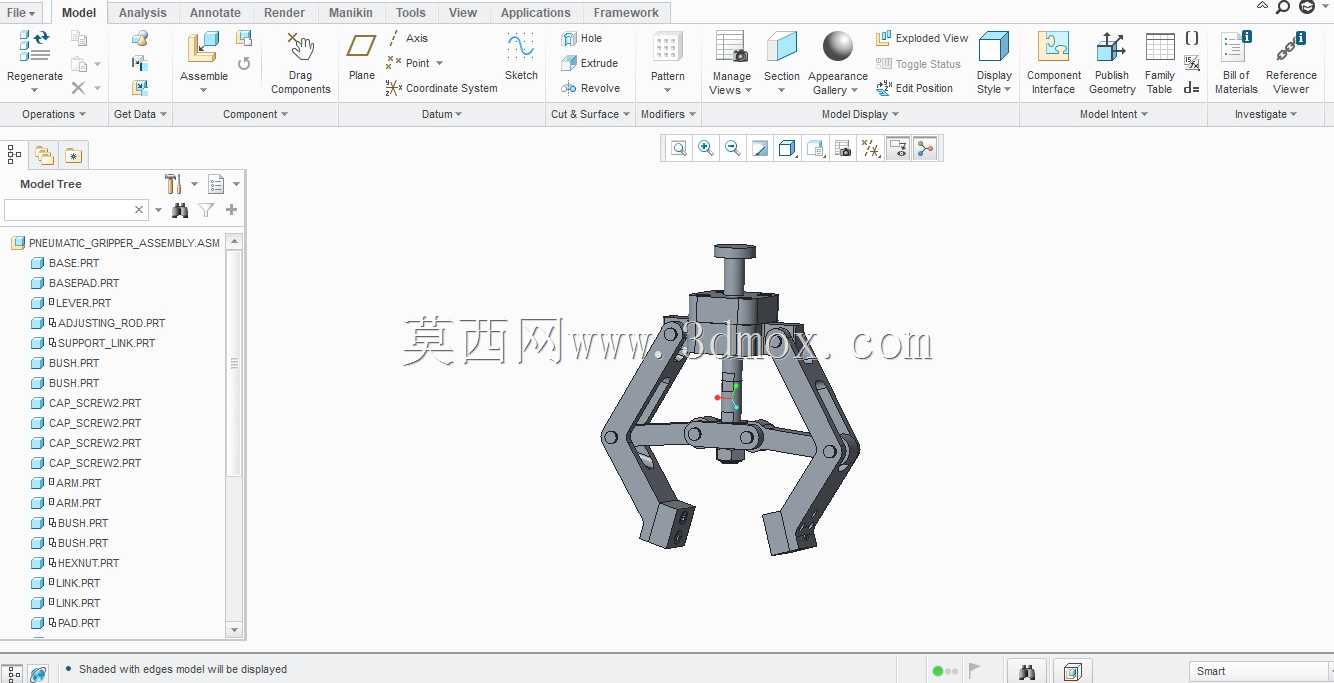

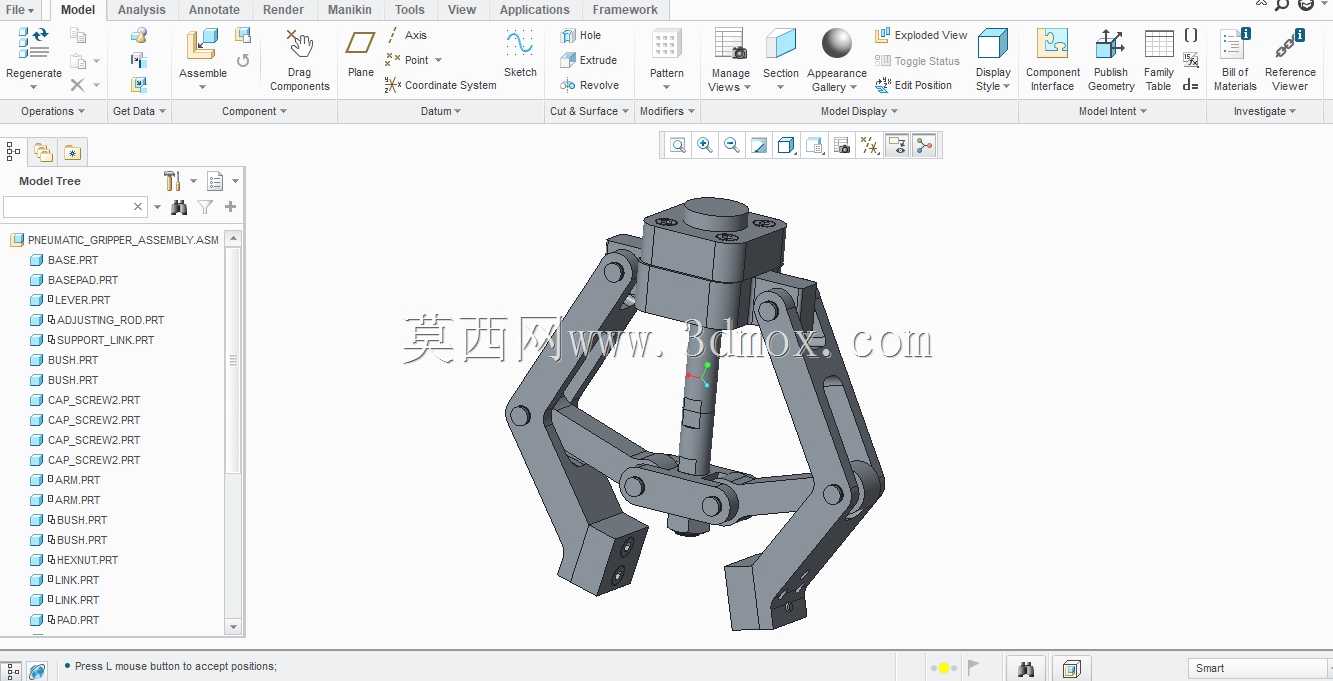

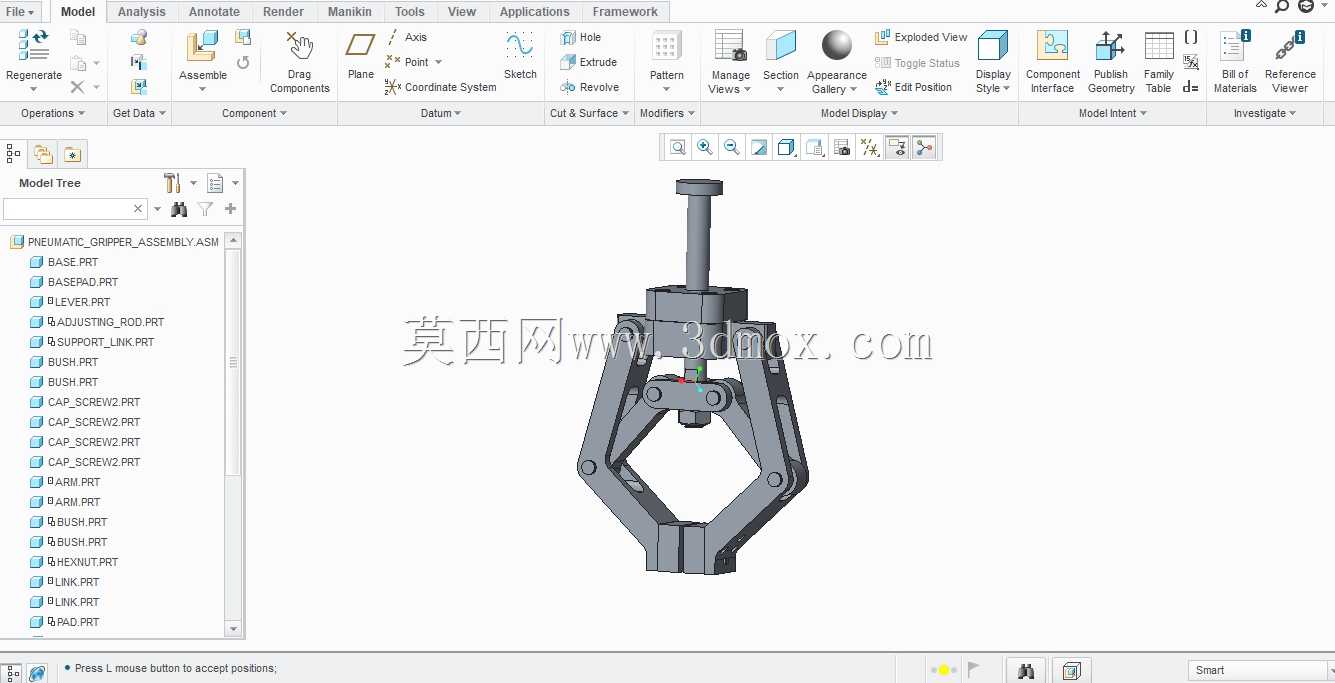

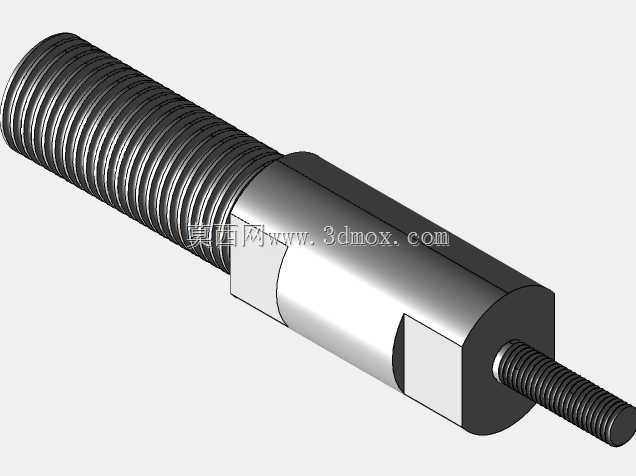

  这套多爪气动夹持组件,主要面向自动化产线中异形工件、轴类及盘类零件的抓取转运场景,在3C电子装配、小型五金件加工上下料、仪器仪表组装工位中适配性较强,可直接搭载于直线模组、多轴机械手末端,替代人工完成重复性取放作业,降低人工装夹的定位误差与劳动强度。从结构设计逻辑来看,组件采用中心进气驱动的同步连杆机构,顶部的柱状进气接头作为气源输入接口,压缩空气进入主体腔室后推动内部活塞做轴向直线运动,活塞通过铰接的连杆结构同步带动周向均匀分布的三个夹爪做开合动作,这种周向均布的夹爪布局,能保证夹持力沿工件中心均匀分布,避免偏心夹持带来的工件脱落、表面夹伤问题,针对薄壁类零件还可通过调整供气压力适配不同的夹持力需求,

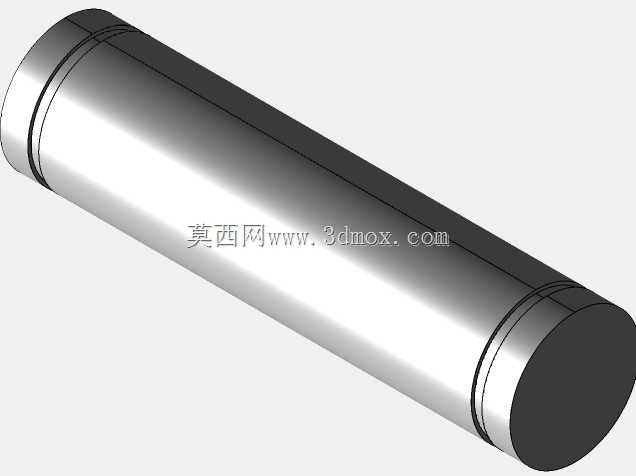

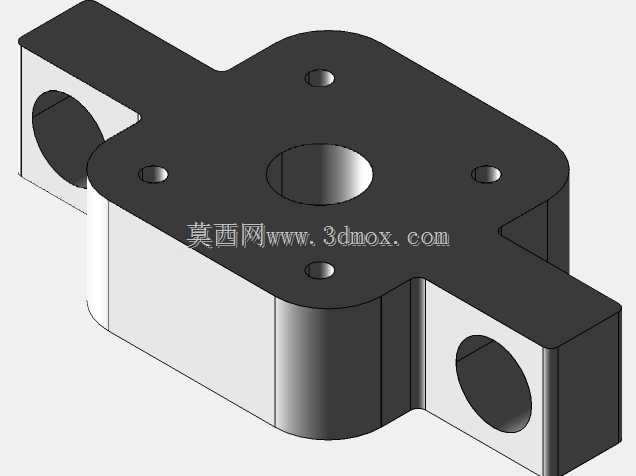

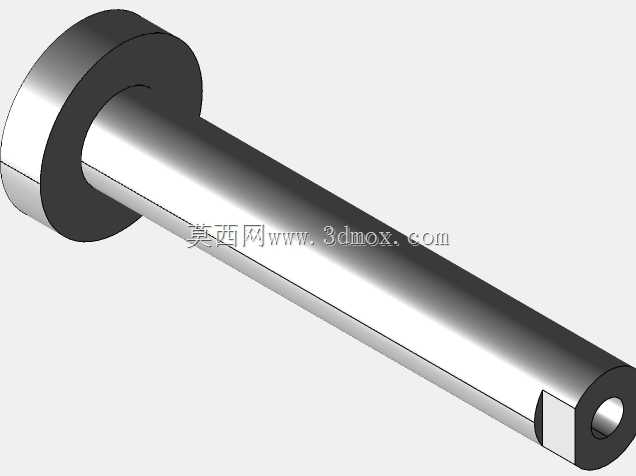

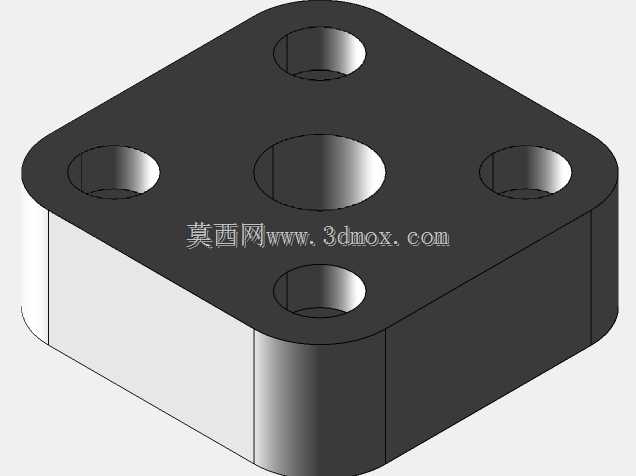

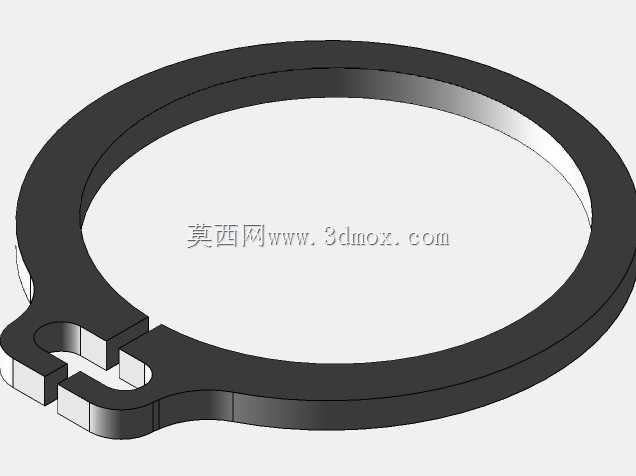

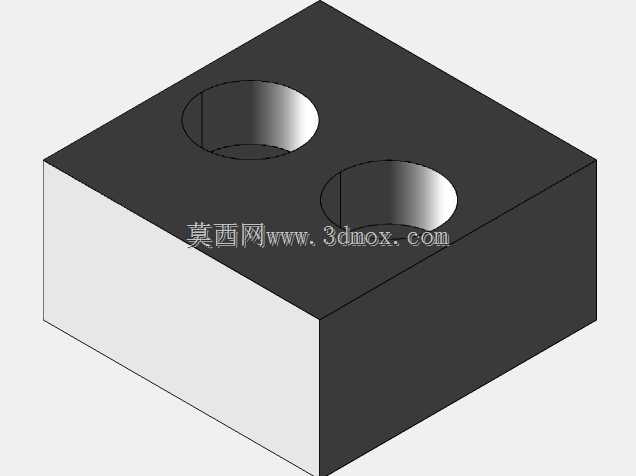

  无需更换夹爪结构即可覆盖一定尺寸范围的工件装夹。夹爪末端预留了标准的安装孔位,可根据被夹持工件的外形更换定制的夹头,比如适配圆弧面的V型夹头、适配平面的平夹头、适配异形轮廓的仿形夹头,拓展组件的适用场景。主体安装部分采用法兰式安装基准,顶部的安装柱与周边的定位销孔可实现与末端执行器安装板的快速定位,安装时需保证组件中心轴线与机械手末端的回转轴线重合,避免高速转运时出现动平衡偏差。夹爪的开合行程经过合理匹配,常规状态下可覆盖直径10mm至60mm范围内的圆柱类工件,夹爪完全张开时的外轮廓尺寸控制在120mm以内,可适配狭窄工位的作业需求,不会与周边工装、输送线结构产生运动干涉。整套组件的铰接点均采用耐磨销轴配合,运动副间隙控制在0.

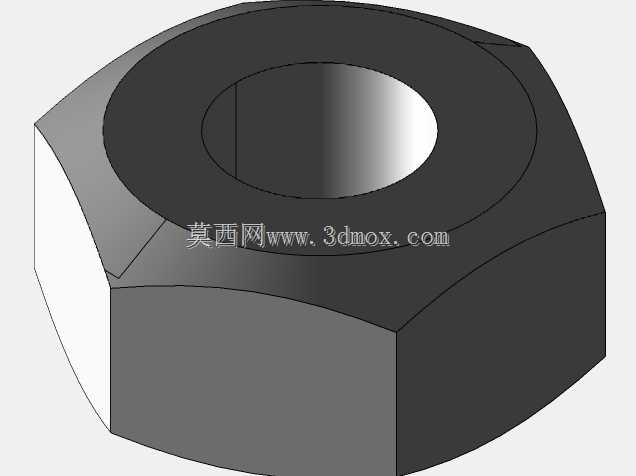

  02mm以内,长期往复运动下仍能保持较高的重复定位精度,夹爪闭合后的重复定位误差可控制在0.05mm以内,满足精密装配工位的精度要求。气路接口采用标准的快插接头规格,可直接对接工厂常规的6mm或8mm气动软管,无需额外配置转接头,现场部署效率较高。结构设计时充分考虑了维护便利性,主体的连接螺栓均采用外露式布局,拆解时无需专用工具即可完成内部密封件、易损销轴的更换,日常维护成本较低。在实际选型适配时,需根据被夹持工件的重量、表面摩擦系数匹配对应的供气压力,常规0.4-0.6MPa的供气压力下,单组组件可提供最大150N的加持力,满足多数小型工业零件的抓取需求,针对较重工件还可通过增加夹爪接触表面的防滑纹路、更换软质接触垫的方式提升夹持可靠性,避免工件转运过程中出现滑落问题。
