工业级泡罩包装设备整体结构方案

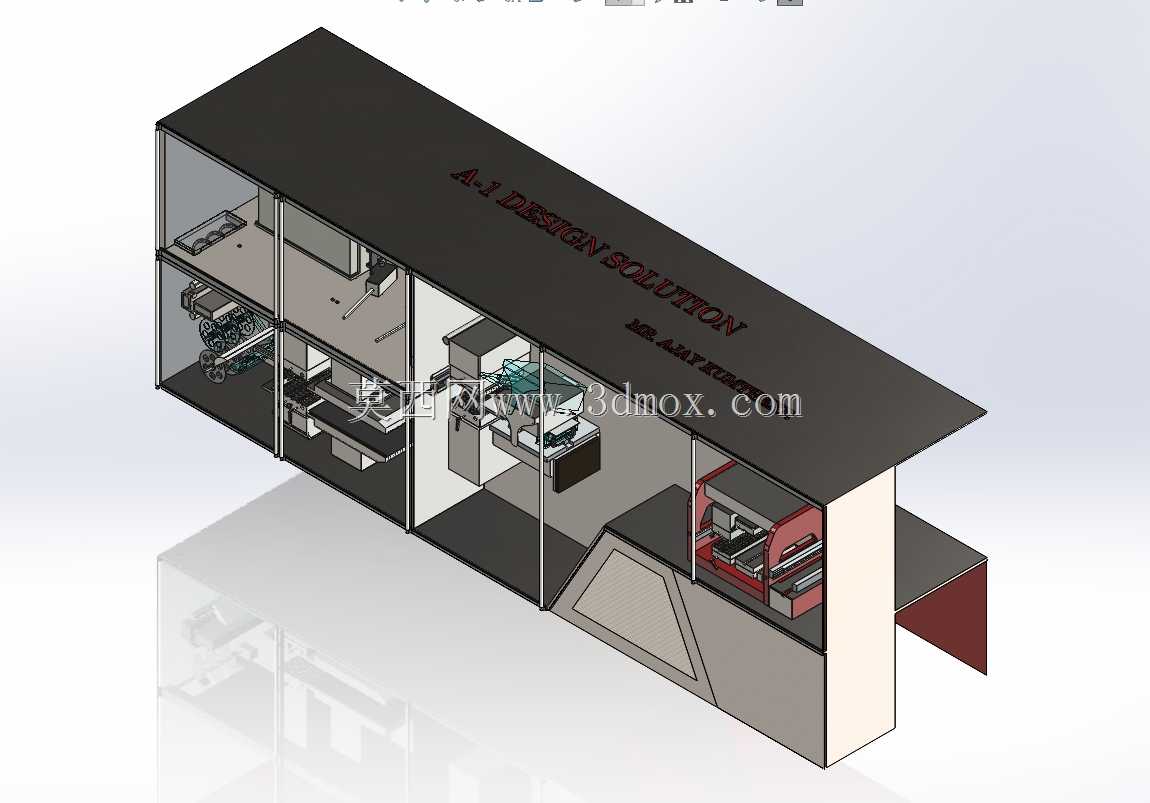

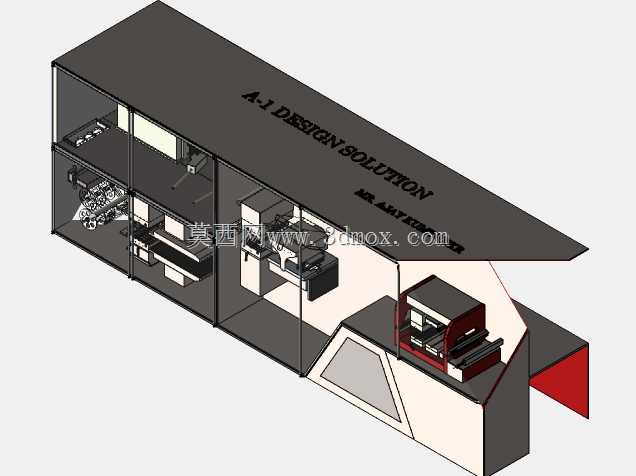

　　这套泡罩包装设备的三维结构，主要面向医药、食品、小五金零配件等行业的单件/多件规整物料封装场景，适配片剂、胶囊、小型电子元件、奶片、糖果这类需要密封防护、独立分格包装的产品生产环节，可对接前端物料排序上料工位与后端成品裁切、收集工位，组成连续化包装产线。从结构布局来看，设备采用长条形柜式集成设计，整体外框采用铝型材搭配钣金护板搭建封闭防护结构，操作侧设置透明可视防护门，既可以隔绝设备运行时的运动部件风险，也能方便运维人员实时观察内部工位运行状态，设备底部预留可调脚轮安装位，可适配车间地面不平整的安装场景，整体安装边界控制在长6米、宽1.8米、高2.2米范围内，不需要额外开挖地基，可直接放置在硬化车间地面完成固定调试。

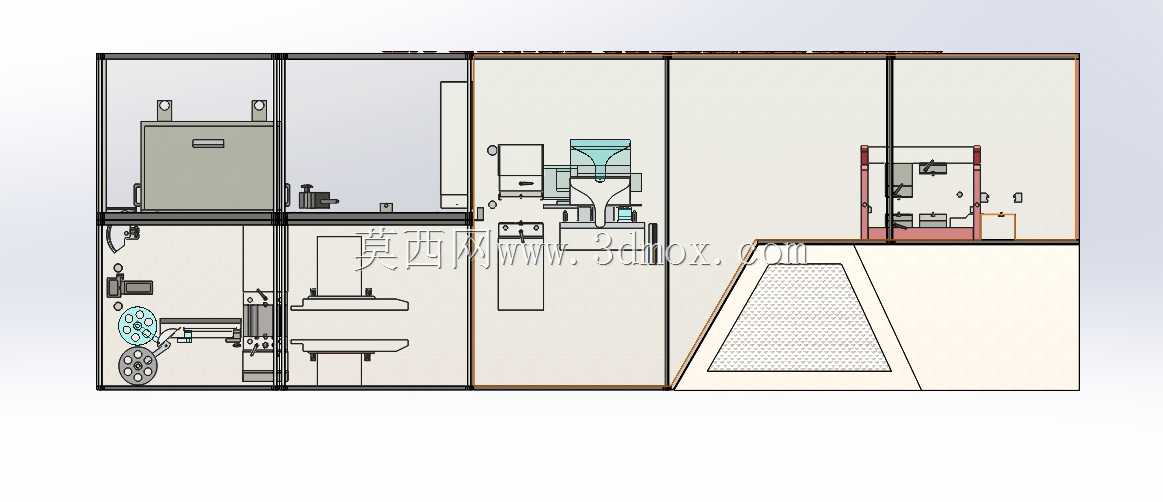

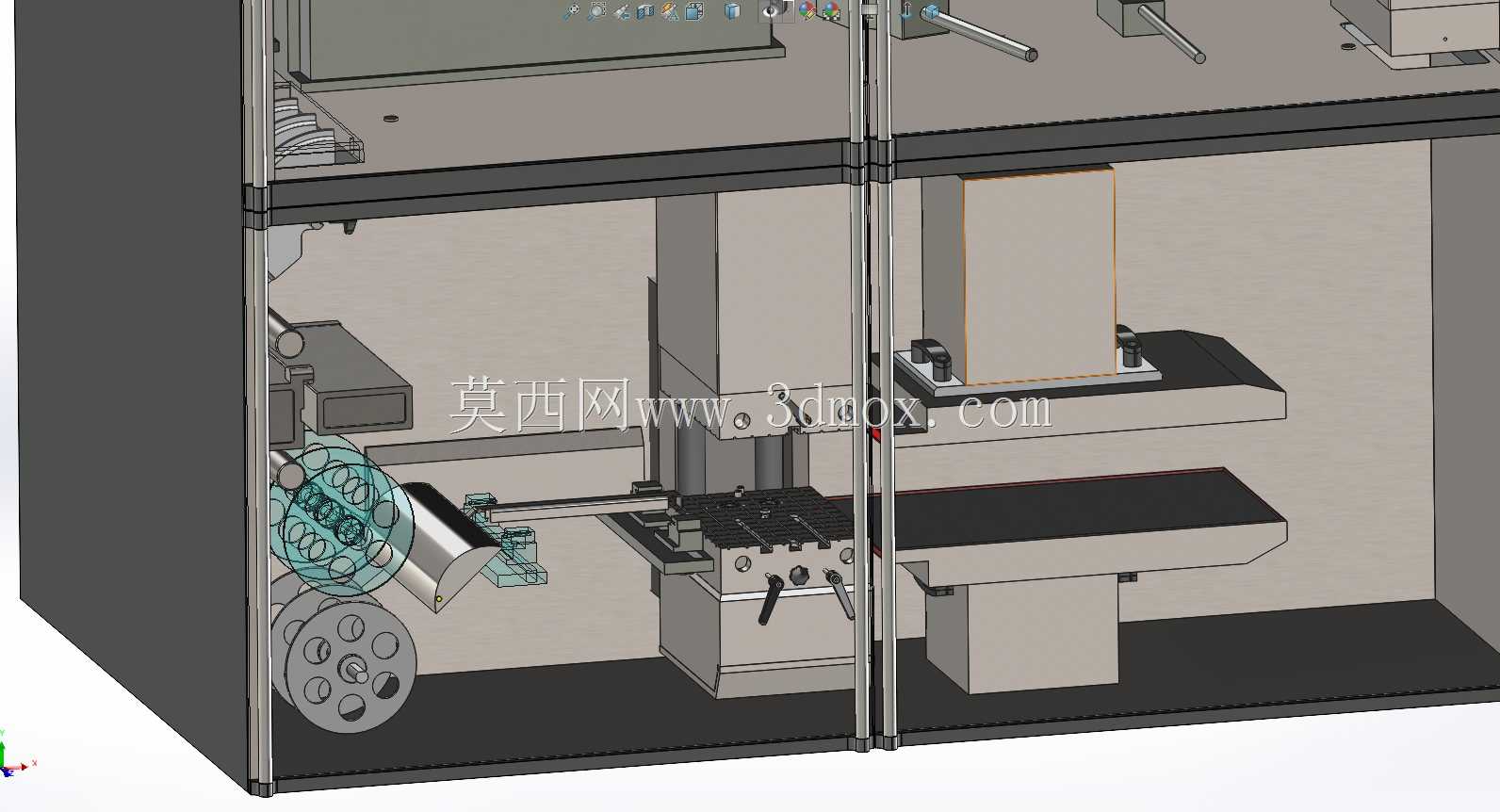

　　内部工位按照包装工艺流程依次排布：从入料端开始依次设置泡罩成型工位、物料填充工位、热封合工位、压痕打码工位、裁切输出工位，各工位之间通过同步齿形带输送链传递泡罩基材，传动系统集中布置在设备下层腔体，伺服驱动模块单独设置在通风散热区域，避免长期运行积热影响驱动精度。设计过程中重点考虑了不同规格产品的换型适配性，成型模具、热封模具、裁切模具都采用快装式定位结构，不需要复杂拆装工具即可完成不同尺寸泡罩规格的换型调整，设备侧面预留操作维护窗口，日常更换易损件、清理工位残留物料时不需要拆除整体护板，可直接从侧窗完成操作。设备顶部预留了除尘接口、气源接口与电气走线槽，可直接对接车间集中供气、除尘系统，

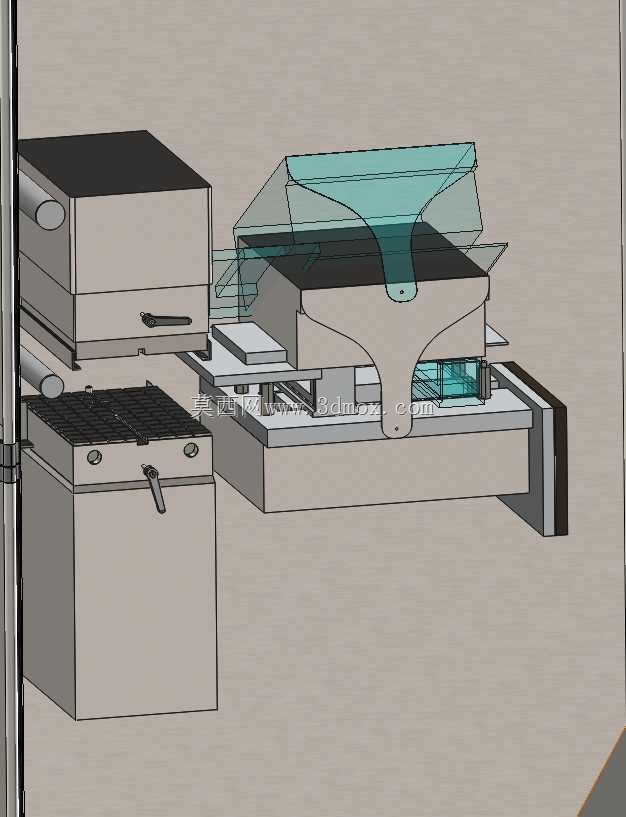

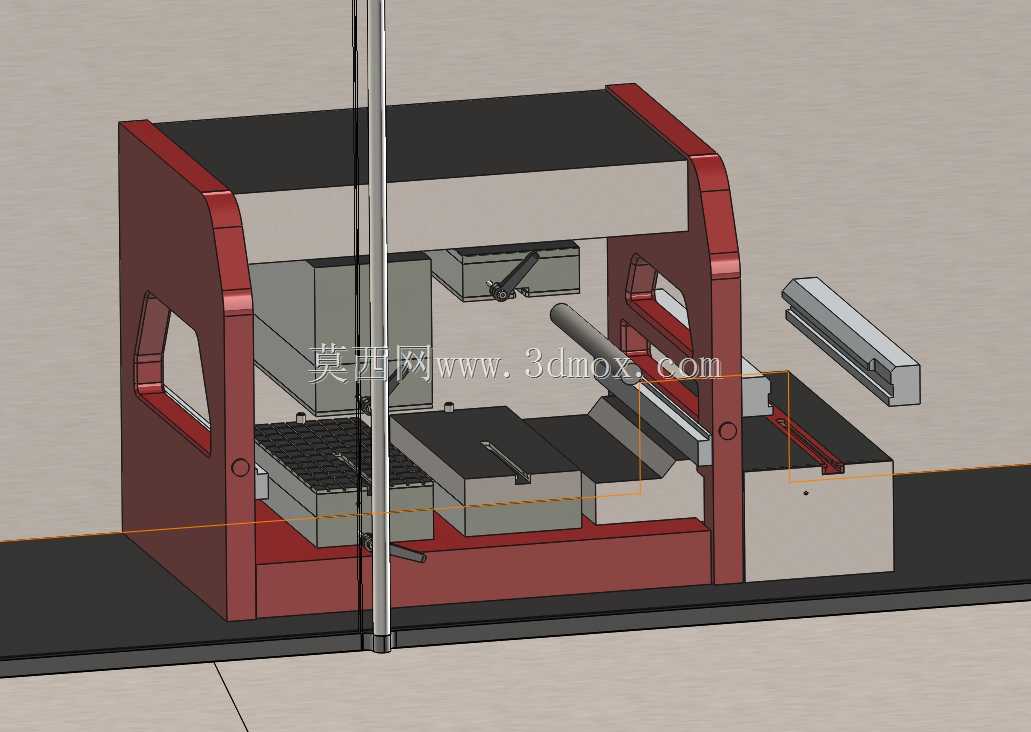

　　电气控制单元集中布置在设备一端的独立电控仓内，强弱电走线分离布置，避免信号干扰影响设备运行稳定性。从结构细节来看，各运动工位都设置了硬限位与软限位双重保护，热封工位单独设置温度传感模块，可实时监控热封辊温度波动，避免温度异常导致的封合不严或者基材烫损问题，泡罩成型工位采用负压吸塑配合模压定型的结构，可适配PVC、PVDC等多种常用泡罩包装基材，成型后的泡罩壁厚均匀度偏差控制在0.02mm范围内，能保证后续物料填充时不会出现泡罩破损、卡料的问题。
