紧凑型泡罩封装生产设备结构设计方案

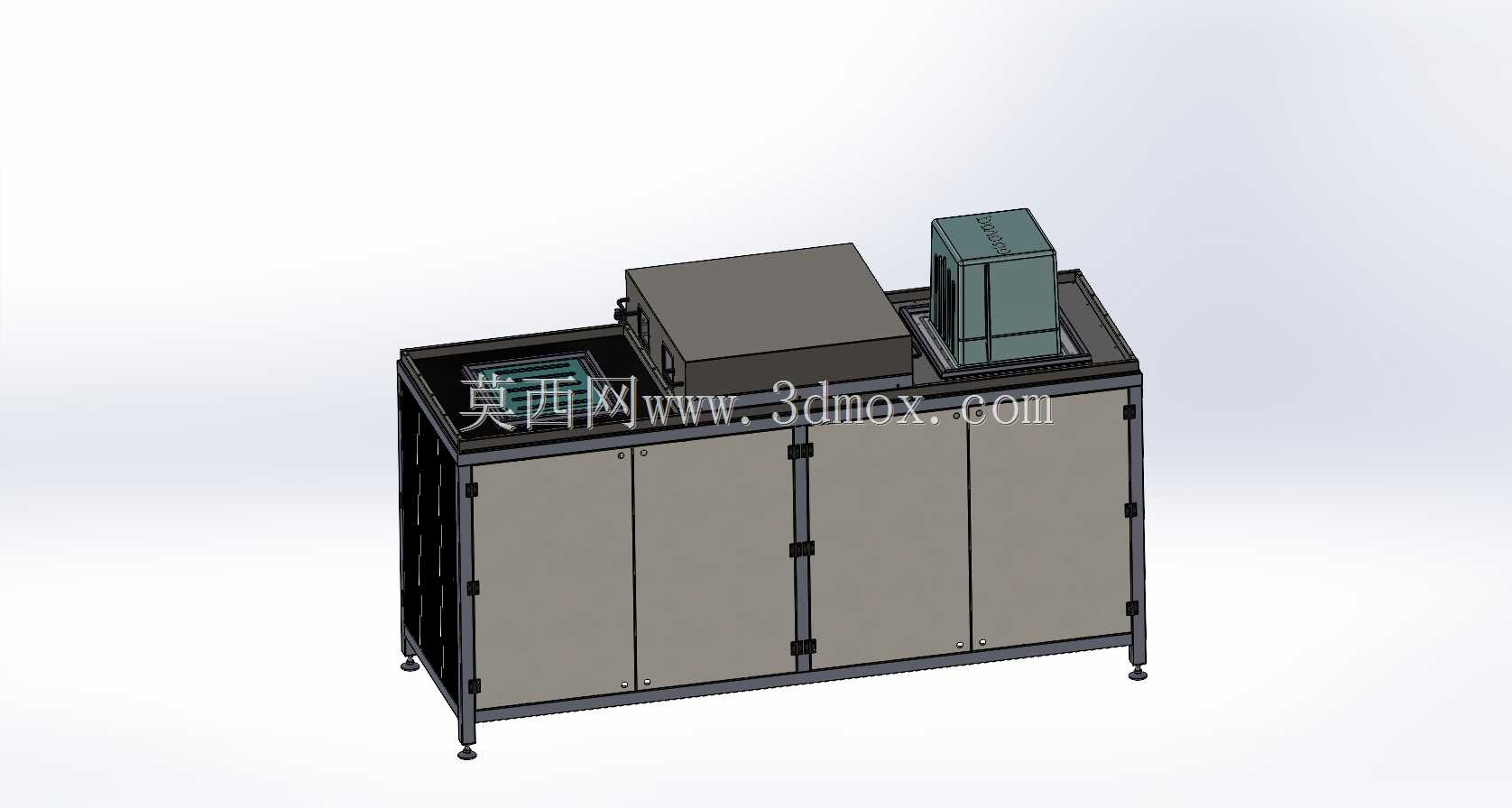

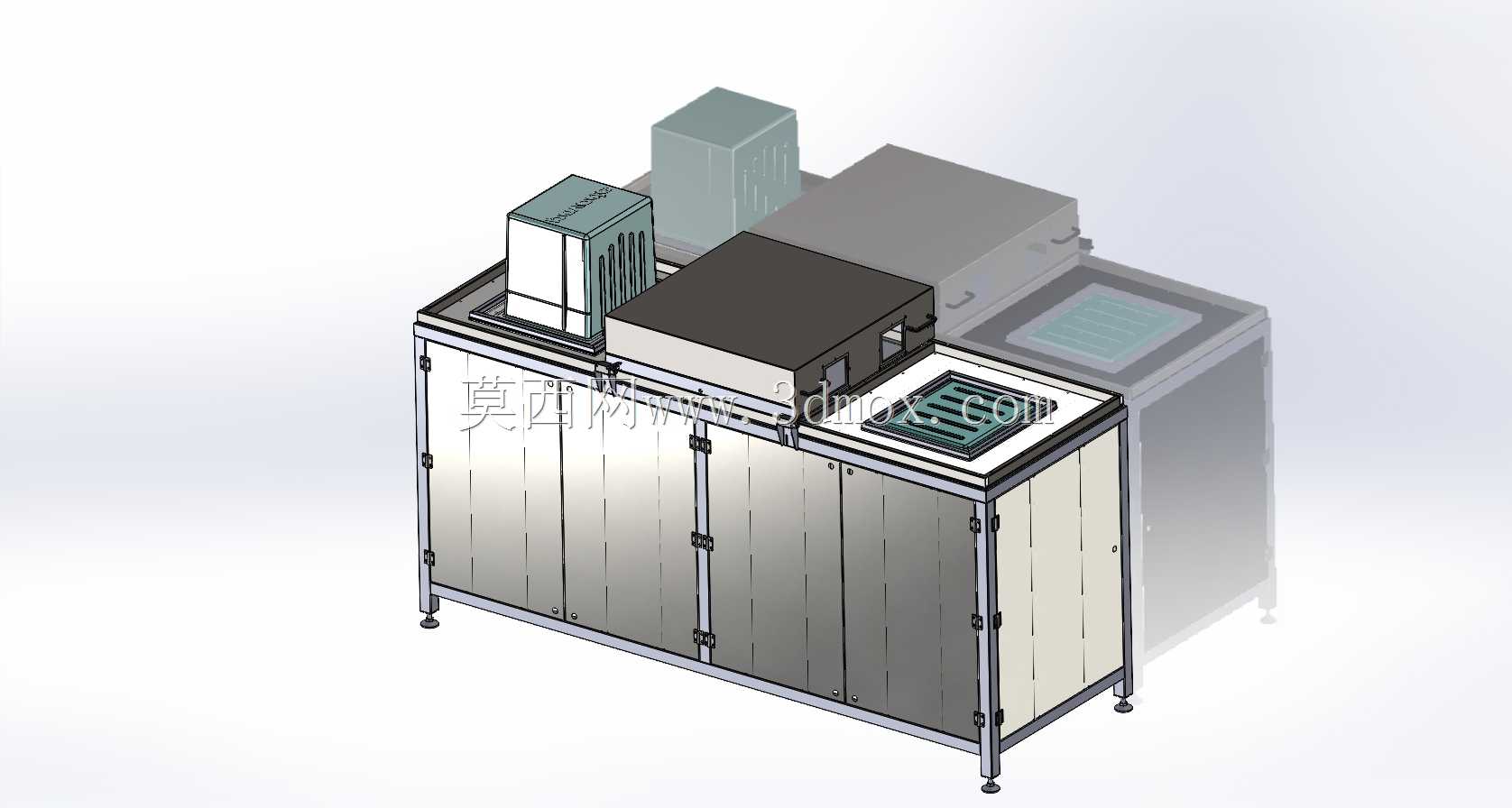

　　这款泡罩封装设备主要面向小批量制剂生产、实验室试样打样、小型加工工坊的泡罩包装作业场景，可适配片剂、胶囊、小型电子元器件、糖果颗粒等单件或多件规整小件的泡罩封装工序，替代传统大型泡罩包装线无法覆盖的小产能、多品类快速换型需求。设备整体采用立式集成布局，下部为全封闭钣金柜体结构，既作为整机承力基座，也可内置电气控制组件、气动管路与动力传动单元，柜体底部配置可调支撑脚，可适配车间不同平整度的地面安装需求，安装时仅需预留周边0.8米的操作维护空间即可完成部署，无需额外预埋固定构件。上部作业区采用模块化分区设计，依次排布泡罩上料工位、物料装填工位、热封压合工位、成品裁切输出工位，各工位之间通过同步带传动机构实现精准步距输送，

　　传动侧设置透明防护挡板，既可以观察工位运行状态，也能避免作业人员误触运动部件。设计过程中优先考虑小空间作业的操作便利性，所有操作按钮、参数调节旋钮均布置在设备正面操作人员抬手可及的高度区间，物料装填工位预留人工补料的操作空间，也可拓展适配小型振动盘自动上料组件，无需对主体框架做结构性改动即可完成功能升级。热封工位采用恒温加热压合结构，压合压力可通过调压阀线性调节，适配PVC、PVDC等不同材质泡罩与铝箔的热封需求，压合面做平面度精加工处理，保证封装后泡罩边缘密封均匀无漏封。设备整体框架采用工业铝型材与钣金件组合搭建，铝型材作为主体承力梁，兼顾结构强度与组装调试的便利性，外覆盖钣金件做折弯加强处理，表面做哑光喷塑处理，

　　减少车间光线反射对操作人员的视觉干扰。走料通道的导向件采用耐磨非金属材质制作，长期运行不会刮花泡罩表面，裁切工位采用间隙可调的切刀结构，可根据不同泡罩排版尺寸调整裁切位置，换型时仅需更换对应规格的成型模具与裁切刀模，单批次换型时间可控制在30分钟以内，适配小批量多品种的柔性生产需求。设备的电气走线全部内置在柜体与型材的走线槽内，外部无裸露线缆，既符合车间生产的安全规范，也能避免生产过程中粉尘、水汽对线路的侵蚀，提升长期运行的稳定性。
