无平衡块C型起重吊具结构设计

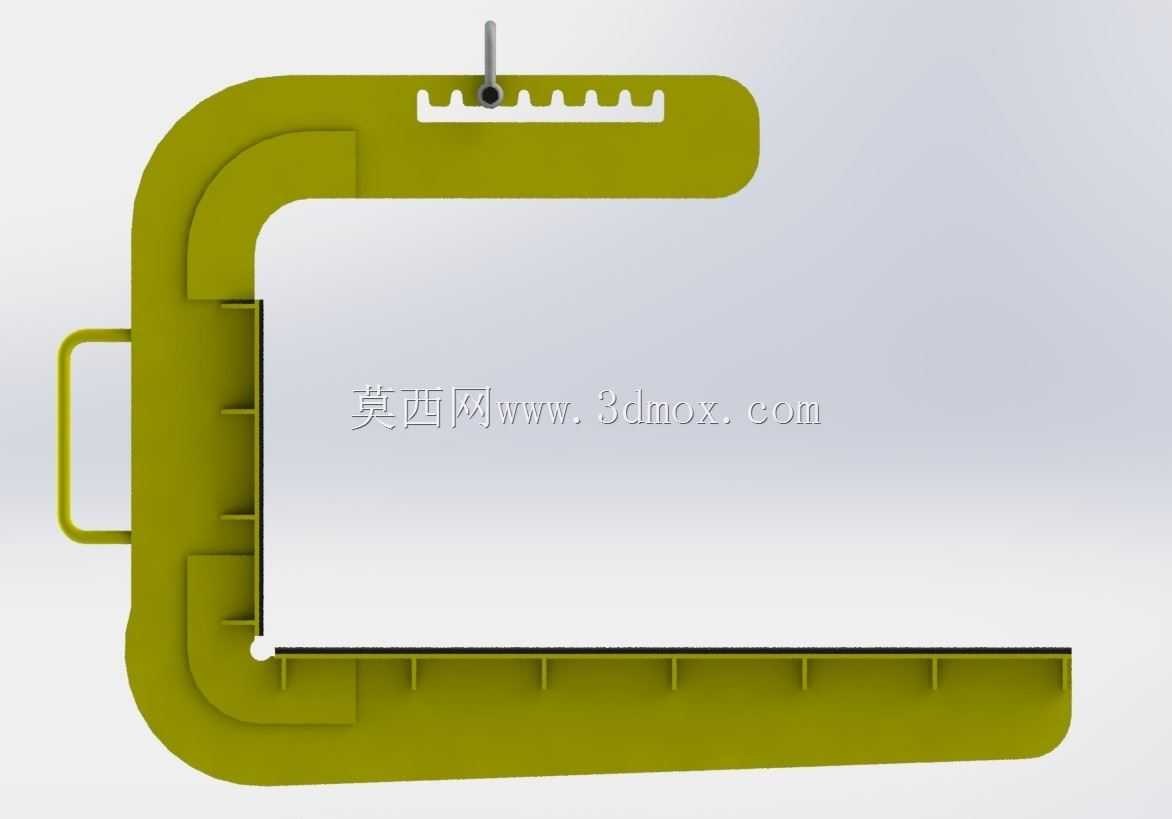

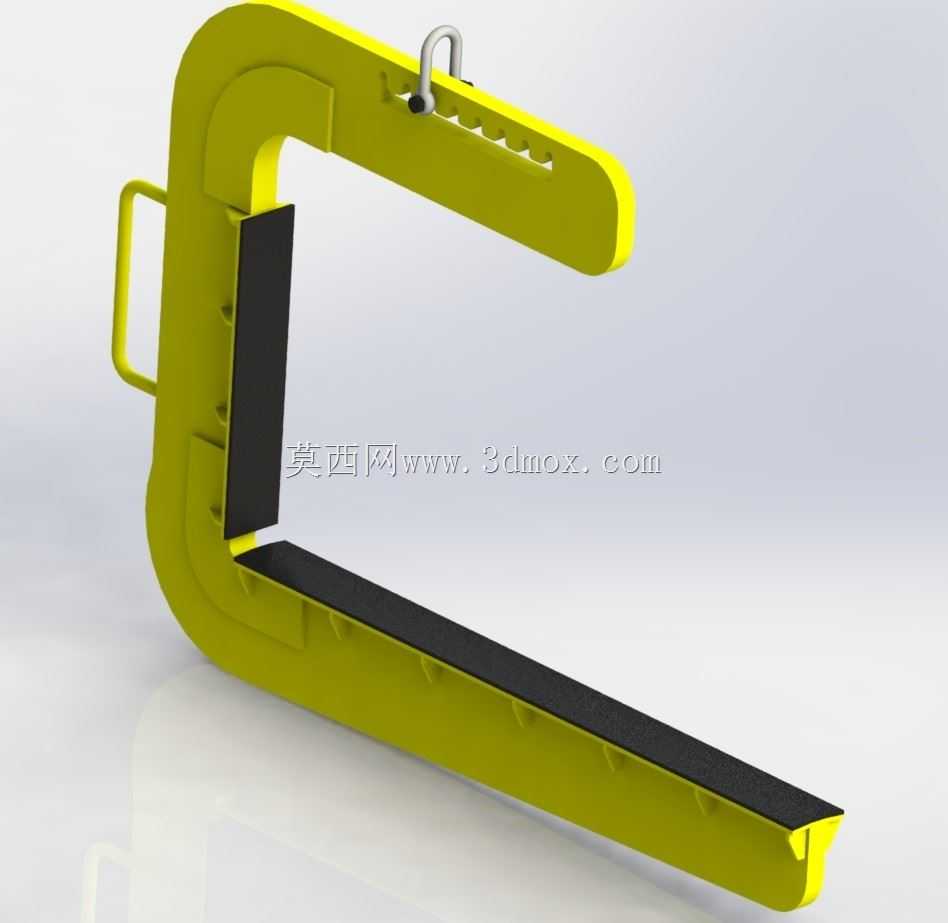

　　这款无平衡块C形钩主要面向卷材、盘类工件的水平吊装作业场景，在钢材仓储、卷材加工车间、金属材料周转库区的应用十分普遍，区别于带平衡配重的常规C型吊具，该结构通过自身截面的力学构型优化抵消吊装偏心载荷，省去了额外配重块的结构重量，能有效降低吊具自身净重，提升起重设备的有效载荷利用率。从结构设计逻辑来看，整体采用C型开放式框架构型，上横臂端部设置吊装挂接位，配套的吊环结构可直接与起重机吊钩、卸扣实现快速连接，挂接位沿上横臂设置多组调节孔位，可根据吊运物料的宽度、重心位置调整吊点位置，保证吊装过程中吊具下横臂保持水平状态，避免物料滑脱。内侧承载面贴附防滑耐磨衬层，一方面增大与被吊物料接触面的摩擦力，防止吊运过程中物料轴向窜动，

　　另一方面可避免金属基材直接接触划伤卷材、盘类工件的表面，针对表面质量要求高的有色金属卷材、成品钢带等物料的吊运适配性更好。侧面设置的辅助扶手结构，方便地面作业人员在挂接、脱钩作业时扶持调整吊具位置，规避作业人员直接接触吊具主体结构带来的挤压风险。从安装边界与尺寸适配角度，该C形钩的开口深度、开口高度可根据常规吊运卷材的幅宽、卷径范围做参数化调整，建模过程中对框架转角位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，整体框架采用变截面设计，在应力集中的转角区域适当增加截面厚度，在受力较小的臂段优化截面尺寸控制整体重量，在满足额定载荷下结构强度、刚度要求的前提下，尽可能压缩吊具自身重量占比。实际作业过程中，

　　该吊具无需额外搭配平衡梁等辅助工装，下横臂可直接穿入卷材内孔，起升后依靠结构自身的受力平衡保持姿态稳定，相比传统带配重的C型钩，作业准备时间更短，吊具回转半径更小，在车间内部有限空间内的吊装作业灵活性更强。建模过程中对各连接位置的焊缝、紧固件装配位都做了细节还原，防滑衬层的安装槽、吊环的铰接间隙都符合实际加工装配的公差要求，可直接作为同类型吊具设计的参考原型，也可用于吊装作业仿真、车间布局模拟的三维场景搭建。
